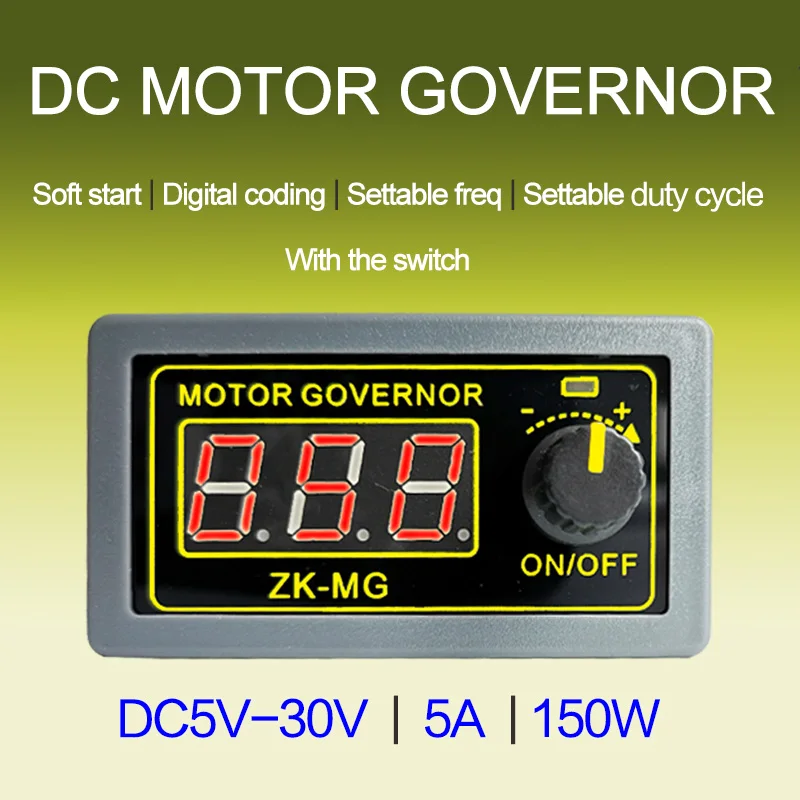

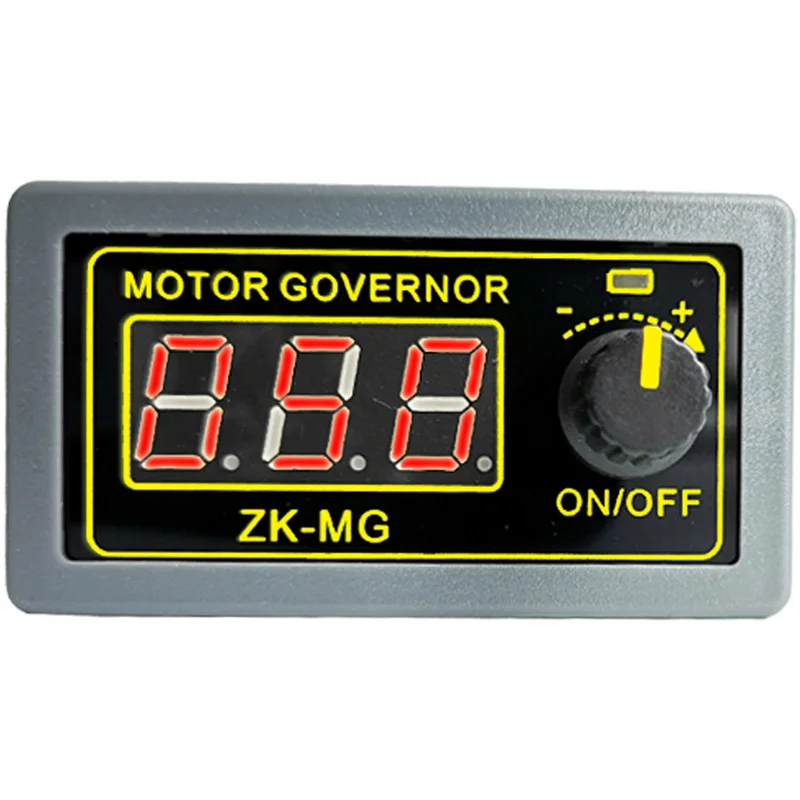

Контроллер двигателя постоянного тока ZK-MG, 5-30 в, 12 В, 24 В, 5 А, с регулируемой скоростью и цифровым дисплеем

Почему регулятор двигателя должен установить частоту?

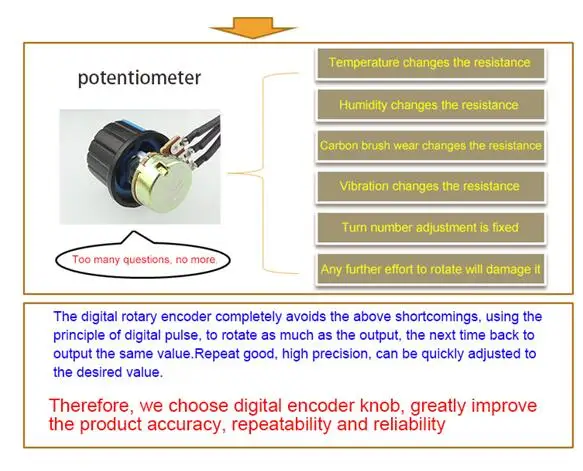

Частота регулятора двигателя слишком низкая, Пульсация мощности, вибрация двигателя; Частота слишком высокая, потеря переключателя большая, электромагнитный шум очевиден. Если частота выбрана неправильно, эффективная выходная мощность мотора будет значительно уменьшена. Заводская частота по умолчанию этого продукта-20 кГц, Которые могут удовлетворить большинство требований к двигателю. Проконсультируйтесь с производителем двигателя для выбора конкретной частоты. Почему регулятор двигателя использует ручку цифрового энкодера вместо нормального потенциометра?

1. Основные характеристики продукта:

1,1 оснащен кнопкой старт-стоп и может быть внешним переключателем управления для удовлетворения различных требований клиентского контроля

1,2 функция плавного пуска двигателя. При запуске двигателя ток медленно увеличивается и отсутствует ударный ток, что может эффективно защитить двигатель и продлить срок его службы

1,3 Рабочий цикл, верхний и нижний пределы рабочего цикла и рабочая частота могут быть установлены для облегчения работы и использования их двигателей в соответствии с их рабочими характеристиками.

Ручка цифрового энкодера 1,3 регулирует скорость двигателя, что является более точным и стабильным, чем у обычного потенциометра.

1,4 со стандартным корпусом прибора 5135, удобно для установки клиентом.

2. Технические параметры:

2,1 Рабочее напряжение: 5 В ~ 30 В постоянного тока, защита от обратного подключения на входе

2,2 Номинальный ток: 5А максимальный ток 15А

2,3 Максимальная мощность: 150 Вт

2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, шаг 1 кГц, частота по умолчанию 20 кГц, точность около 1%

2,3 Рабочий цикл: 0-100%, 1% шаг

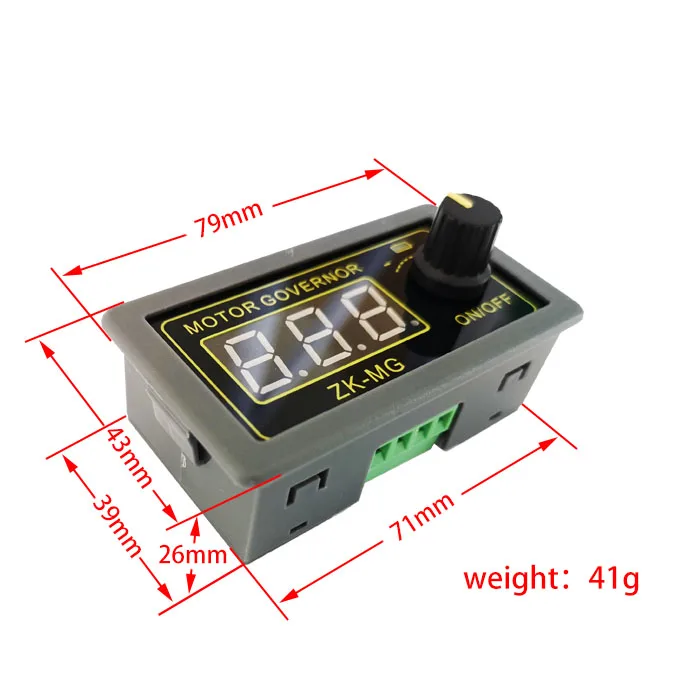

2,4 размер изделия: 79 мм * 43 мм * 26 мм

2,5 Вес изделия: 41 г

2,6 упаковка: картонная упаковка

Можно установить все параметры для отключения хранилища.

3. Инструкции по эксплуатации:

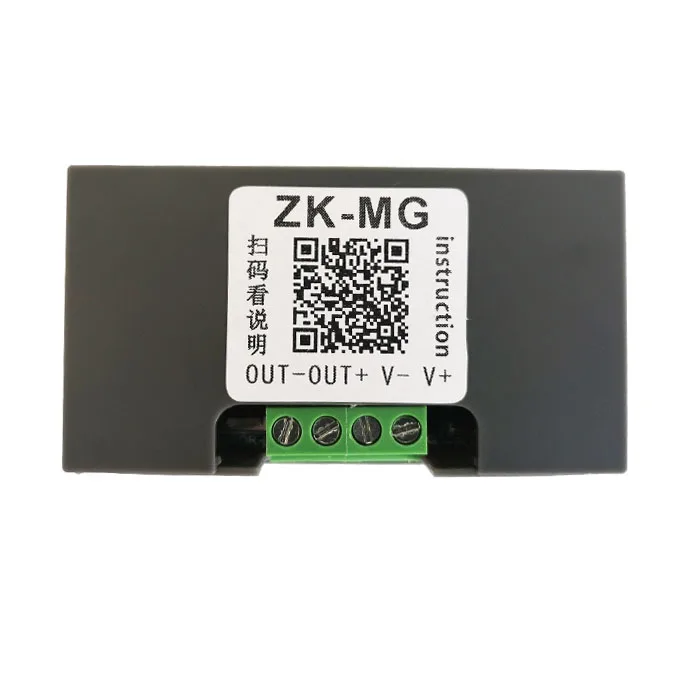

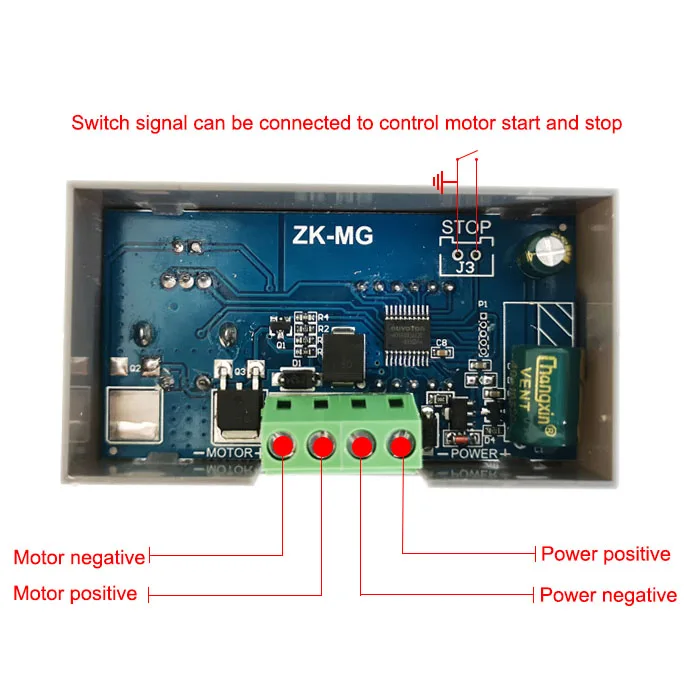

3,1 инструкции по подключению

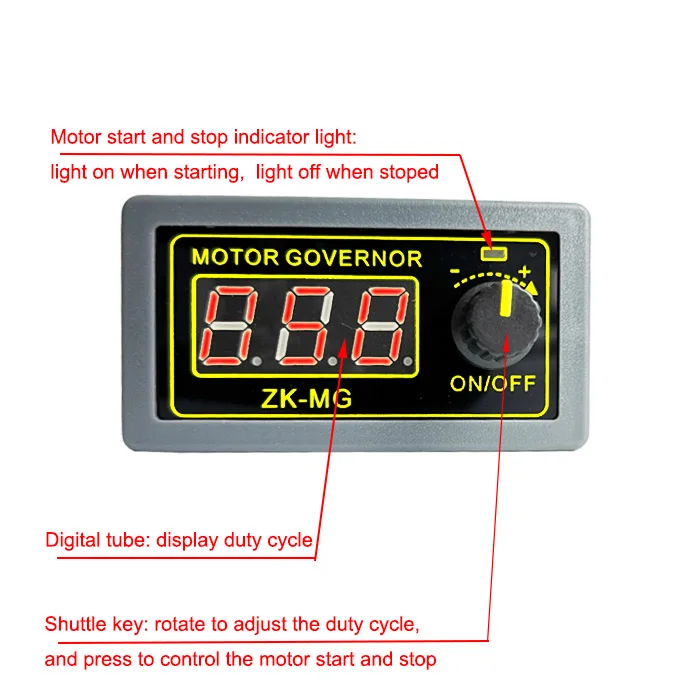

3,2 работа ручки цифрового кодировщика

В интерфейсе по умолчанию :( рабочий цикл отображается по умолчанию)

Запуск и остановка двигателя с коротким нажатием

Нажмите и удерживайте, чтобы войти в интерфейс настройки

Вращение против часовой стрелки-коэффициент нагрузки уменьшается

Вращение по часовой стрелке-увеличенный рабочий цикл

Под экраном настройки:

Короткое нажатие-Выберите параметры настройки и переключите между нижним ограничением рабочего цикла, верхним ограничением рабочего цикла и рабочим

Частота. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», А Форма дисплея рабочей частоты-"F" + две цифры.

Длительное нажатие-выход из интерфейса настройки

Вращение против часовой стрелки-сокращены соответствующие настройки

Вращение по часовой стрелке-параметры настройки соответственно увеличиваются

Порт задней остановки 3,3

Внешне можно подключить клавишу переключения или уровень 3,3 В. Переключение состояния запуска/остановки двигателя при закрытой клавише или понижении уровня 3,3 В.
