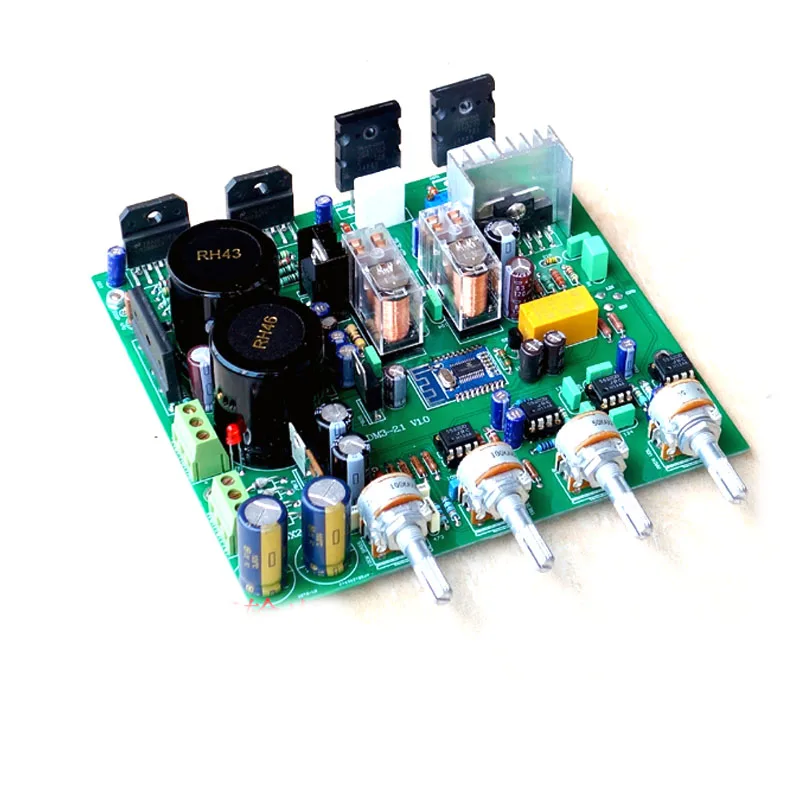

Детали платы усилителя DIY
Поскольку для настройки используются дорогие четыре японских потенциометра ALPS16, стоимость относительно высока.
Описание цены:
По умолчанию мы используем два основных конденсатора и готовую плату только для отображения.
Нет двух основных конденсаторов и готовых плат
Необходимо связаться с продавцом
LM3886-очень хороший блок усилителя для качества звука. Качество звука
Левый и правый динамики исправны и заполнены. Однако сабвуфер определенно является дискретным
Транзистор. Низкая частота потребляет много тока. Даже LM3886 под
BTL управляет большим сабвуфером. В то же время нога будет мягкой и прочной
Недостаточно. Здесь для высокой производительности Используется Toshiba classic tube 2SC5200 2SA1943.
Максимальный выходной ток превышает 15а. Большой динамик не имеет давления и может свободно убираться.
Не все 3 канала используют дискретные Транзисторы, использует только канал сабвуфера
Дискретные транзисторы. Первая стоимость высока, а вторая монтажная плата намного больше.
Дискретный сабвуфер LM3886 +, безусловно, Золотое сочетание.

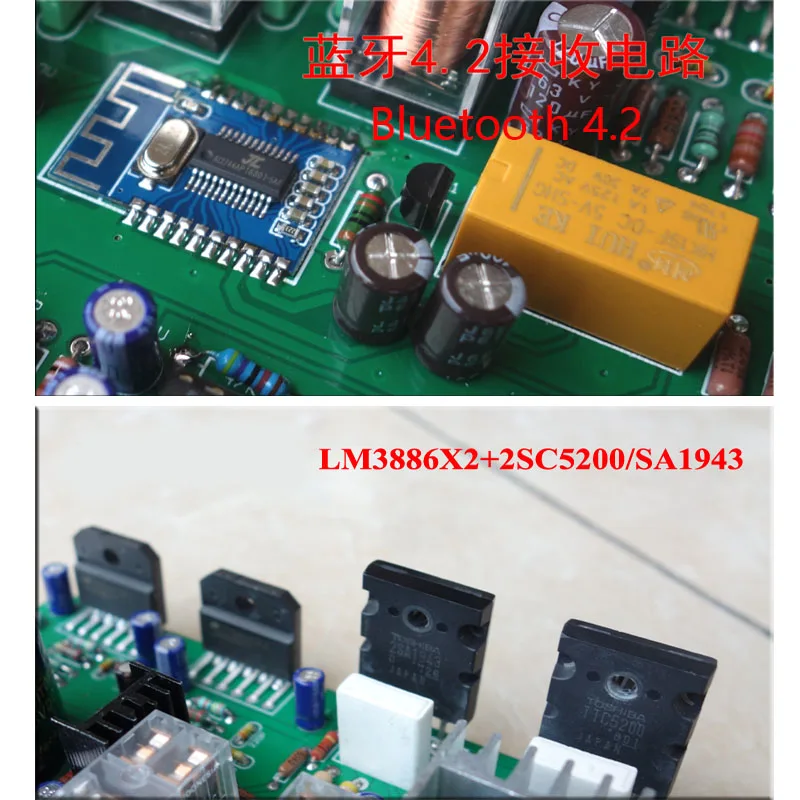

*** Использование 2 новых оригинальных чипов LM3886, 1 пара 2SC5200 SA1942, предоставление
Мощная мощность 200 Вт x 1, 68 Вт x 2, намного превышающая Вт цифрового усилителя.

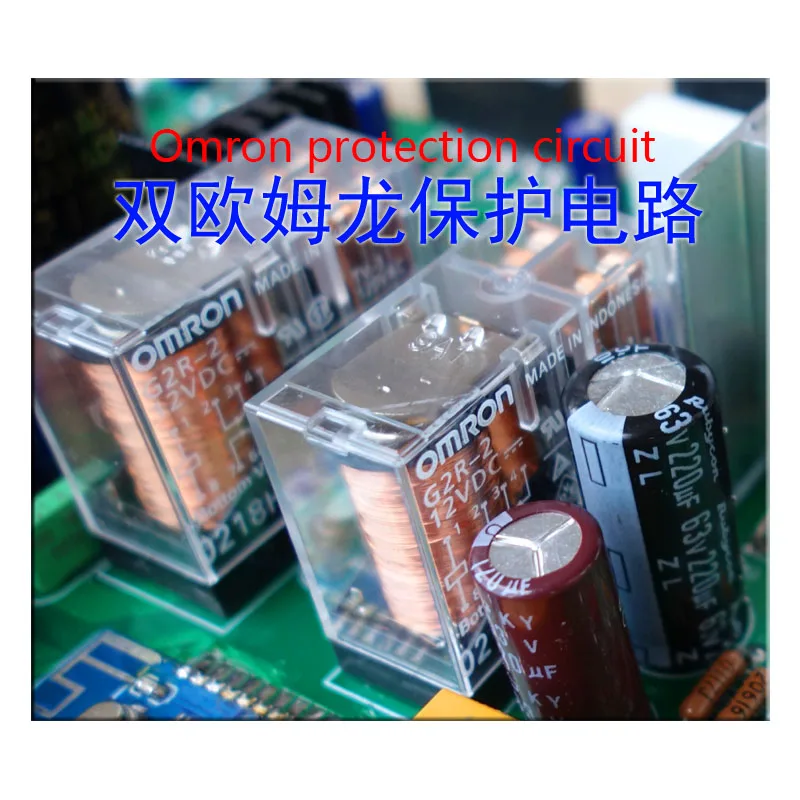

*** Использование двойной японской схемы защиты Omron, дорогой динамик
Работает в безопасном состоянии, выключатель не оказывает никакого воздействия.
*** Используя схему нижних частот операционного усилителя, операционный усилитель можно заменить носителем,
И низкочастотное затухание достигает 24 дБ, что очень специализировано.
*** Левый и правый каналы с предусилителем с независимой регулировкой высоких и низких звуков.
*** Широкое напряжение питания, от AC15 до AC28X2 может нормально работать, цепь без отладки
Предступенчатый источник питания 13-18VX2
Размер печатной платы: 130x100 мм
Выходная мощность: Сабвуфер: 150 Вт x 1 левый и правый каналы: 68 Вт x 2
Частота сабвуфера: 10-80 Гц Частота левого и правого каналов: 10-40 кГц
Фотография:
