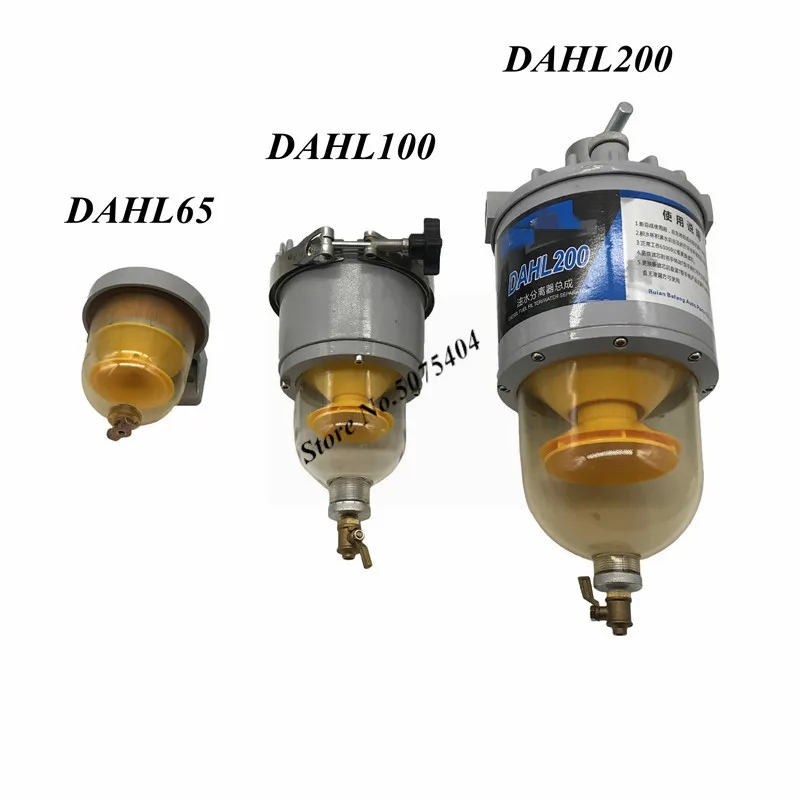

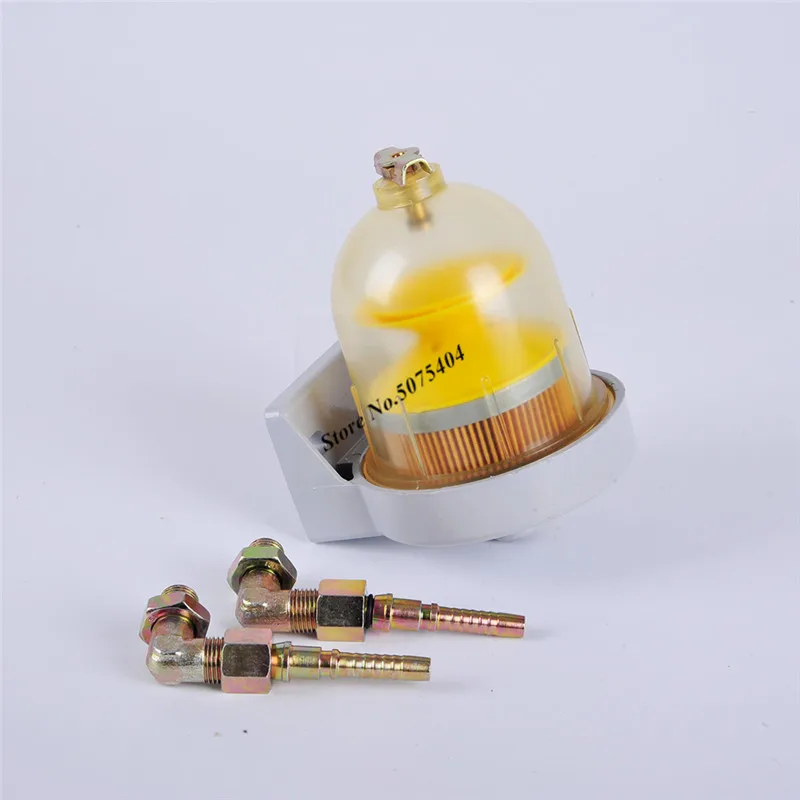

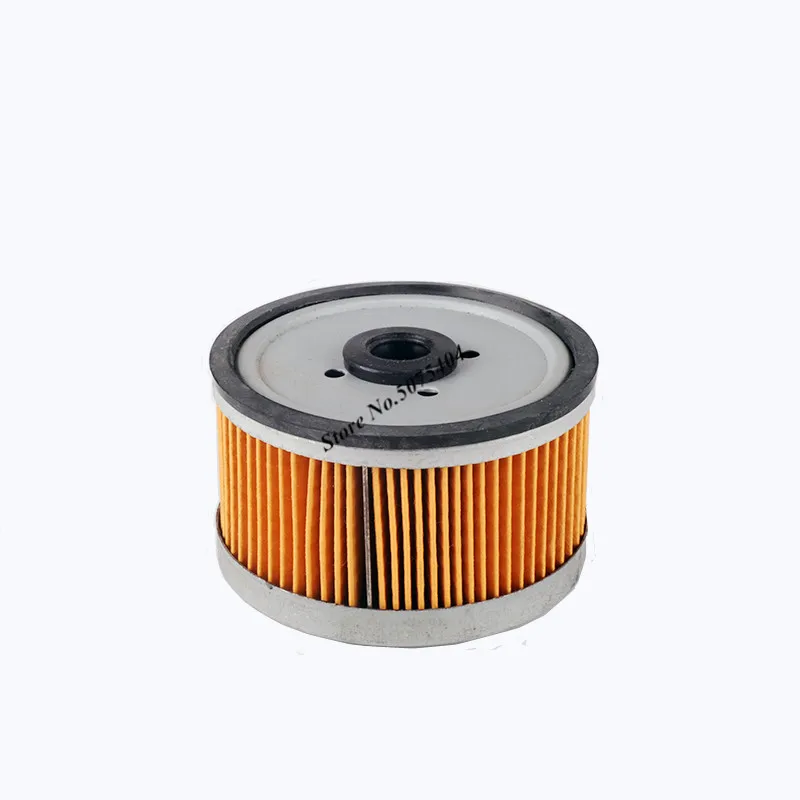

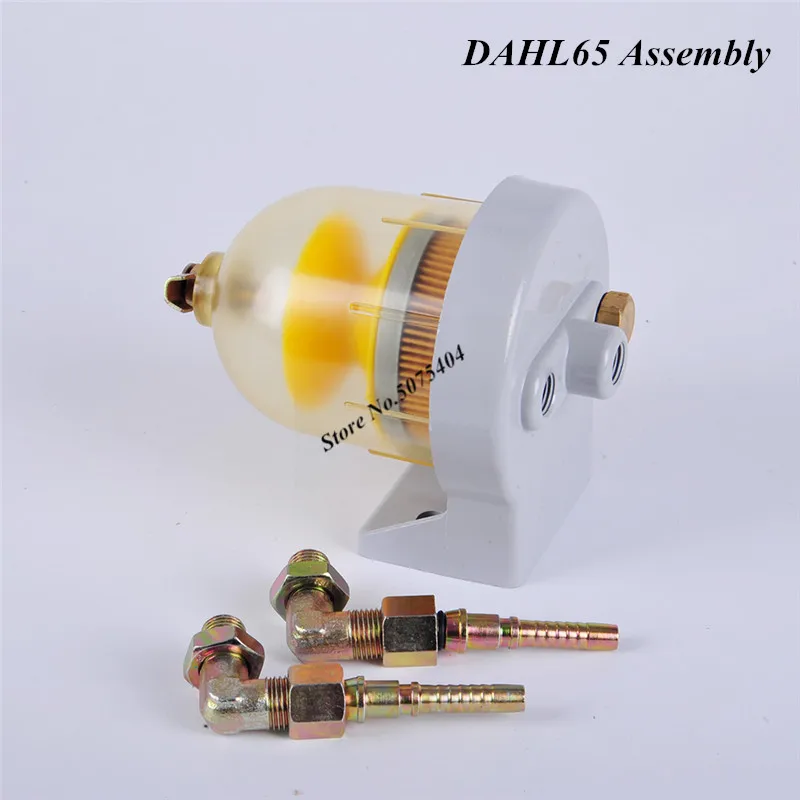

Универсальный сборный топливный фильтр DAHL65 для лодок и кораблей, сменный топливный водоотделитель DAHL65-w30, дизельный двигатель

Инструкция по эксплуатации

Рекомендуемый Расход: (для оптимального срока службы элемента и эффективности разделения) модели 65 и 75 серии ......................... 20 GPH (U.S.) (75,7 LPH) Максимальный расход: модели серии 65 и 75. ...................... 30 GPH (США) (113,5 LPH) сопротивление потока: ..................................................... 0,75 дюйма. Максимальное рабочее давление ртути:. .............................. 25 PSI (172 кПа) Диапазон температур:. ..................... От-50 ° до + 225 °F (от-45 ° до + 107 °C) порт резьбы: одиночные единицы ............................................. 9/16-18 Вт/уплотнительное кольцо босса Общая высота: модель 65 ....................................................... 6 3/8 дюйма (161,9 мм) модель 75 ....................................................... 6 1/8 дюйма (155,6 мм) Ширина:. ............................................................. 4 3/16 дюйма (106,4 мм) Глубина:. ............................................................... 4 3/4 дюйма (120,6 мм) Сухой вес:. ............................................................... 5 фунтов (2,27 кг) зазор для удаления элемента:. ........................... 3 1/2 дюйма (88,9 мм) емкость отстойника: ........................................................... 4 унции (118 мл) материал уплотнения: ......................................................................................... номер элемента Buna N: ......................................................... 66 (2 микрон). .......................................................................... 66-вт (10 микрон). ......................................................................... 66-30 (30 микрон) материал элемента: ................................ Смола пропитанная целлюлоза А. Фильтр, установленный над топливным баком, встроенные процедуры установки аналогичны вышеуказанным, плюс дополнение к шагу 3: перед входом блока DAHL должен быть установлен запорный клапан шарового или бабочного типа. См. Рис. 2. Этот клапан необходим для отключения топлива при замене элемента. Клапаны доступны у вашего дилера или свяжитесь с фильтрами Болдуин. Установка 1. Выберите место в топливной магистрали между топливным баком и топливным насосом впереди вакуумных боковых фильтров. Все вторичные или напорные боковые фильтры, расположенные между насосом и двигателем, должны быть обслужены и оставлены на месте. 2. Установите блок DAHL вертикально на вакуумной (всасывающей) стороне всех топливных насосов в удобном месте для обслуживания и проверки загрязнений в чаше. Установите высоту блока между дном топливного бака и входным отверстием топливного насоса, если это возможно. См. Рис. 1. Примечание: для обслуживания элемента и удаления загрязнений допускается вертикальный зазор на 3 1/2 дюйма. 3. Установите топливную магистраль от топливного бака до входного отверстия фильтра DAHL с использованием соответствующего номера оцинкованные Фитинги. См. Таблицу фитингов DAHL ниже. 4. Установите Топливопровод от выходного отверстия фильтра DAHL на вход перекачки или топливного насоса. Примечание: чтобы получить максимальный срок службы элемента, удалите из системы как можно больше механических ограничений, выполнив следующее: a. Снимите первичный фильтр (если это не влияет на гарантию). B. Используйте практичную Топливопровод самого большого диаметра. С. Установите блок как можно ближе к уровню насоса. D. По возможности устраните острые изгибы топливных магистралей. Наилучшим показателем состояния топливного элемента является Вакуумный датчик. (См. Серию 85-V в форме 4005.) Резьбовой фитинг рекомендуется для установки манометра на выходном отверстии фильтрующего блока DAHL. (Коллекторы уже подключены и подключены.) Снимите вилку 1/8 дюйма и установите там вакуумный манометр. Фитинги и датчики доступны у вашего дилера или свяжитесь с фильтрами Болдуин. Установите фильтр, как указано в разделе замены элемента. Б. Фильтр, установленный под баком для хранения топлива _

Магазин фабрики Nick Autoparts

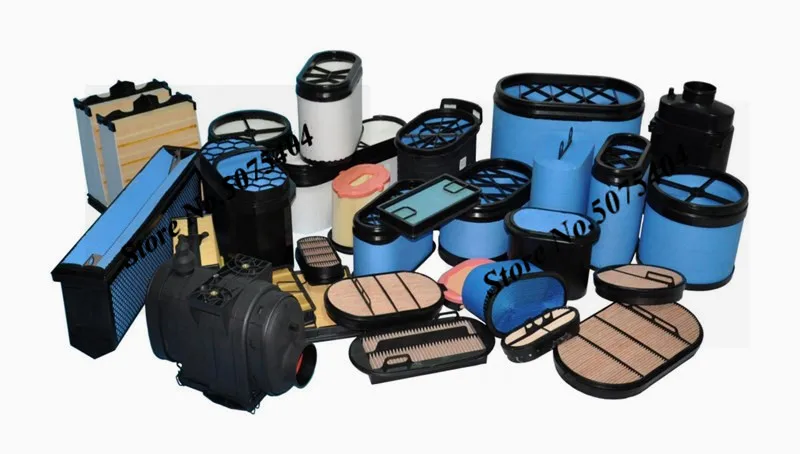

Основной бизнес компании: топливный фильтр, масляный фильтр, дизельный фильтр, воздушный фильтр, сепаратор топливной воды, сепаратор масла и газа, формообразные изделия, фильтр для установки, полиуретановый фильтр, сборка фильтра, стакан для воды, алюминиевое сиденье фильтра, гидравлический фильтр, фильтр коробки передач и т. д. Приглашаем всех основных дистрибьюторов в стране и за рубежом к сотрудничеству
