2-осевой контроллер SF-2100C с ЧПУ, система станок плазменной резки с ЧПУ, запчасти для станков с ЧПУ
18 230,50₽
В наличии!
Последнее обновление: 15.09.2024
2-осевой контроллер SF-2100C с ЧПУ, система станок плазменной резки...
0 Отзывов
2 Заказов
19 284,05₽
2-осевой режущий станок с ЧПУ, SF-2100C, SF2100C + беспроводной пул...
0 Отзывов
2 Заказов
18 004,40₽
Пожалуйста, оставьте свой адрес электронной почты, чтобы мы могли отправить вам руководство на английском языке.
2-осевой SF-2100C числового программного управления станок плазменной резки с ЧПУ станок с ЧПУ для резки части тормозной системы
* Пожалуйста, внимательно прочитайте это руководство перед использованием системы.
Меры предосторожности для использования:
1. После открытия посылка, пожалуйста, проверьте, повреждена ли система во время транспортировки. Содержимое, указанное в упаковочный лист, соответствует содержанию коробки.
2. Это руководство применимо к системе ЧПУ SF-2100C-QG режущего станка производства Beijing Star Peak Control Technology Co., Ltd.
3. Пожалуйста, проверьте правильность напряжения сетки. Изолирующий трансформатор ac220в используется между сеткой и системой для обеспечения надежной работы системы и безопасности персонала.
4. Система числового управления требует, чтобы температура рабочей среды была 0 °C ~ + 40 °C, а относительная влажность 0-85%.
Требуется специальная защита при работе в условиях высоких температур, высокой влажности и коррозионных газов.
5. Проводка каждой части системы CNC должна быть правильной и заземляющий провод должен быть в хорошем контакте.
6. Система ЧПУ не позволяет подключать и отключать все кабельные вилки на задней части шасси. В результате компания отказывается от гарантии.
7. Линия заднего выходного порта Системы CNC не может быть коротко замыкана с другими линиями питания; В противном случае, CNC будет гореть.
8. В условиях высокой пыли вся машина должна быть пыленепроницаемой, и необходимо регулярно чистить пыль, чтобы обеспечить очистку Системы CNC.
9. Система ЧПУ должна управляться специальным лицом, и оператор должен быть обучен.
10. Не допускается подключение источника питания переменного/постоянного тока, используемого внутри системы ЧПУ, к другим устройствам.
11. В чехол проблем, просьа связаться с нами. Не разбирайте и не модифицируйте систему самостоятельно, не ознакомившись с ней.
12. Обслуживание системы и станка, выполнение планового технического обслуживания и проверки каждый раз; Выполнение вторичного обслуживания один раз в месяц; Выполнение первичного обслуживания каждые шесть месяцев.
13. Параметры, установленные системой CNC, должны быть установлены строго в соответствии с инструкциями в настоящей инструкции или дополнительными инструкциями во время заказа; Если установленные параметры находятся вне указанного диапазона, система ЧПУ будет работать нормально или даже быть повреждена.
14. ЖК-экран системы хрупкий, и ЖК-дисплей должен быть защищен во время использования.
15. Технические характеристики этой системы могут быть изменены без предварительного уведомления.
16. Примечание:
Выходная мощность usb-порта системы очень мала, и она может использоваться только на U-диске. Он не может быть подключен к другим usb-устройствам, чтобы предотвратить повреждение.
Системные функции
SF-2100C-QG станок для резки с ЧПУ подходит для всех видов пламени/плазмы, струи воды высокого давления, станок для лазерной резки, широко используется в металлообработке, рекламе, камне и других отраслях промышленности.
Система очень надежна и обладает способностью противостоять плазменным помехам, ударам и скачкам молнии.
Практичный процесс резки пламени/плазмы, автоматический угловой контроль вращения и контроль высоты во время плазменной обработки; Дистанционное управление с беспроводным пультом дистанционного управления.
Он имеет функцию компенсации kerf, и является ли компенсация в программе разумной, и соответствующий отчет сделан для пользователя на выбор;
Восстановление точки останова, автоматическая функция восстановления отключения питания, автоматические точки останова памяти;
Произвольный выбор и выбор функций обработки точек перфорации;
Имеет эпитаксиальную функцию перфорации для толстых пластин и функцию мостика для тонких пластин;
Отвод, выбор, восстановление точки останова, дополнительное положение перфорации и другие функции, значительно облегчают управление пользователем;
Передача резки в любое время;
Он принимает специальную функцию обработки небольших сегментов, которая позволяет легко ходить и может широко использоваться в металле резки и рекламы, кованого железа и т. Д.
Библиотека из 24 графических (расширяемых и настраиваемых), содержащая общие основные обрабатывающие детали;
Полностью совместим с программным обеспечением StarCAM, совместимым с IBE (Германия), FASTCAM и другим основным программным обеспечением вложения;

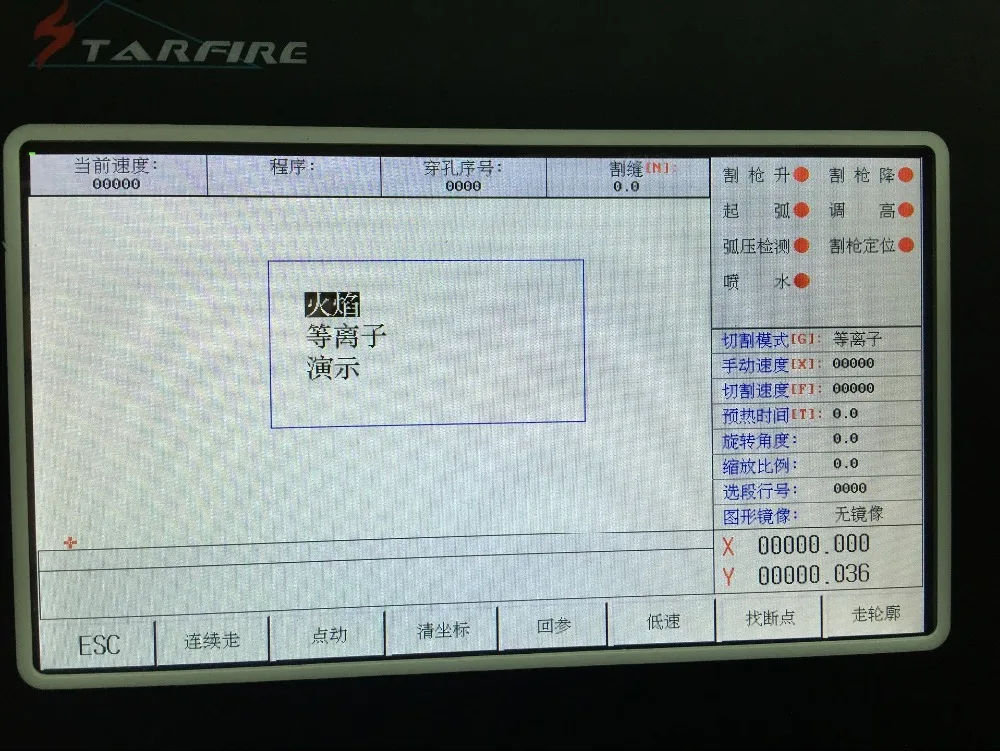

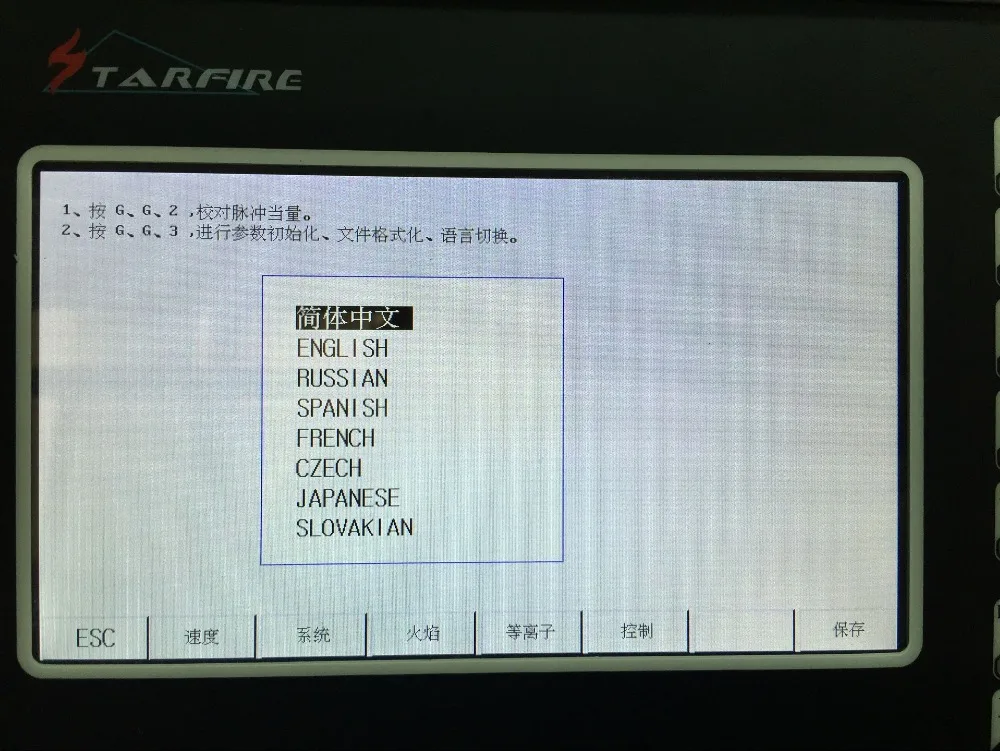

Преобразование интерфейса управления на китайском и английском языках, динамический графический дисплей, 1-8 раз графического увеличения, автоматическое отслеживание движущихся точек, Программа чтения на u-диске и своевременное обновление программного обеспечения.
1,2 технические индикаторы
Процессор: с использованием промышленного класса ARM чип обработки;
Дисплей: 7-дюймовый цвет ЖК-дисплей Дисплей;
Вход \ выход: система обеспечивает 16 оптически изолированных входов s и 16 оптически изолированных выходов s.
Количество осей связи: 2 оси (могут управляться по оси X на двусторонней основе или по оси Y на двусторонней основе)
Максимальная скорость: не менее 24 м/мин;
Импульсный эквивалент: Гибкая регулировка;
Пространство для хранения: 4G большой объем памяти программы пользователя, процедуры обработки не ограничены;
Размер шасси: 298 × 202 × 65 (мм);
Рабочая температура: 0 ° C ~ + 40 ° C; Температура хранения: -40 ° C ~ + 60 ° C;
Функция определения слова:
Номер командного сегмента N
G Функция подготовки
Вспомогательная функция M
Функция Т-инструмента (в этой системе ширина пламени)
Номер цикла L, время задержки
X оси (диаметр) абсолютные координаты
Абсолютные координаты оси Y
I когда дуга обрабатывается, значение Центральной координаты уменьшается на значение оси X.
Когда дуга обрабатывается, значение Центральной координаты уменьшается на значение исходной точки оси Y.
Спецификация радиуса R arc
H Спецификация высоты дуги
Вспомогательная переменная
Спецификация скорости обработки для G01, G02, G03
Описание параметра:
Параметр скорости
Начальная скорость, время регулировки и максимальный предел скорости каждой оси;
Параметры системы
Электронное Передаточное отношение каждой оси, машинное происхождение, точка отсчета, люфт, линия смещения, мягкий положительный/отрицательный предел;
Параметры резки пламени
Задержка зажигания, задержка предварительного нагрева, задержка резки пистолета вверх/вниз, перфорационный фонарь вверх/вниз, задержка пирсинга и т. д.
Плазменный параметр
Задержка позиционирования режущего пистолета, M команда для дуги, M команда для разрыва дуги, выбор определения давления дуги, выбор определения позиционирования, задержка пирсинга;
Контрольный параметр
Выбор пламени/плазмы, ограничение скорости обработки, выбор перфорации края, выбор метрических/имперских и т. Д.
Функция хранения
Измененные параметры хранятся в области параметров.
Нажмите клавишу S непрерывно, чтобы выбрать внешнюю ручную кнопку управления, чтобы выбрать, является ли она действительной или недействительной.
Инструкции по обновлению программного обеспечения (бесплатное обновление программного обеспечения)
Во-первых, шаги операции
1. Отформатируйте usb-накопитель в формате FAT или FAT32. Рекомендуется использовать формат FAT.
2. Скопируйте обновленный файл в флеш-накопитель USB. Имя обновленного файла должно быть STARTCNC.EXE.
3. Нажмите и удерживайте кнопку со стрелкой на левой стороне usb-порта для питания системы, питания системы и подключите usb-диск к usb-порту системы.
4. Система автоматически входит в интерфейс обновления, нажмите кнопку F1 на панели (т. Е. Соответствующую кнопку для обновления);
5. Если обновление является нормальным, после завершения обновления система будет отображать «Обновление успешно!».
6. Выключите питание, вытащите usb-флешку, и процесс обновления завершен.
Во-вторых, процесс исключений в процессе обновления
Проверьте, что имя обновленного файла должно бытьSTARTCNC.EXE.
Если этот фактор был устранен, вы можете повторно работать в соответствии с этапами операции. В случае, если все еще не выполнено несколько действий, вы можете позвонить в службу поддержки клиентов.

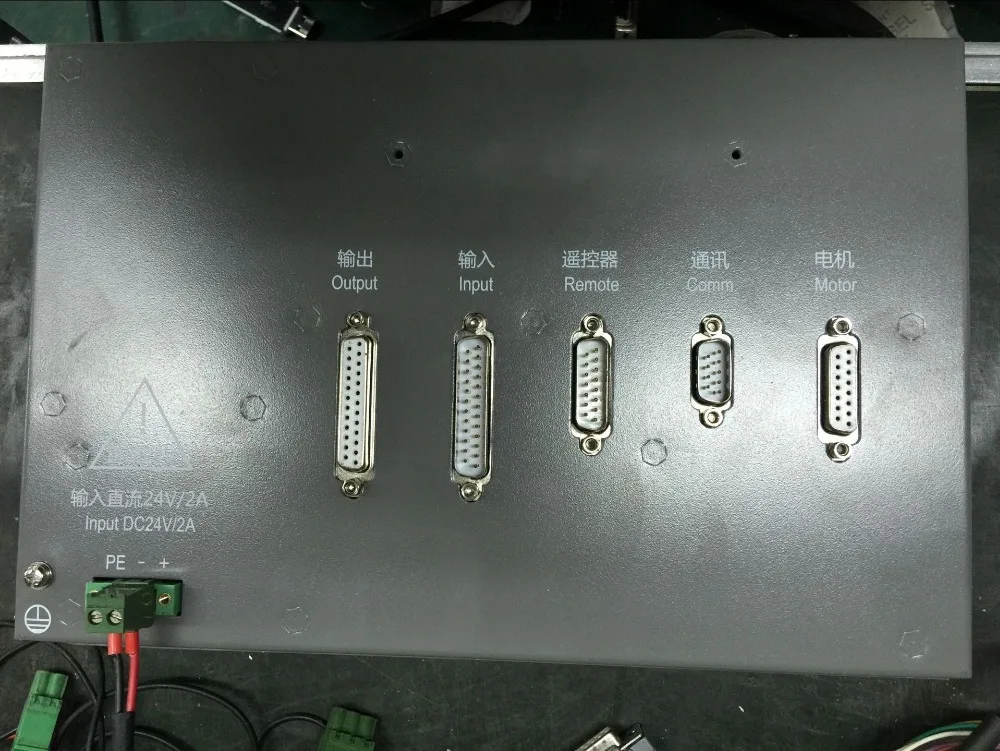

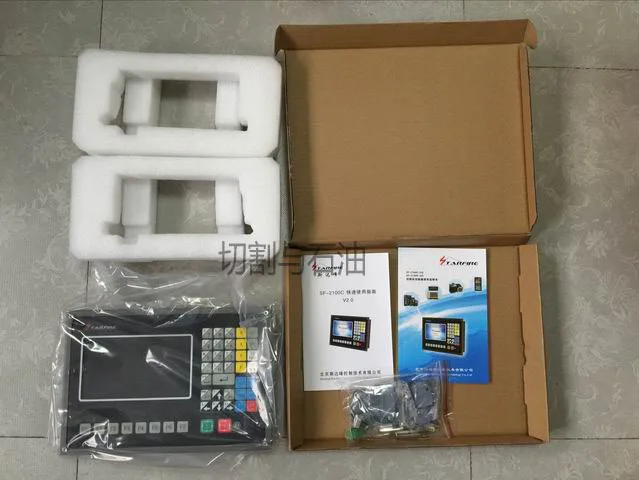

Детали системы ЧПУ следующие:
1 шт. система SF-2100C
1 шт. 25 ядро отверстие входной разъем (включая оболочку)
1 шт 25-pin иглы выходной вилкой (с оболочкой)
1 шт 15 жил отверстие дистанционный пульт вилка американского стандарта (в том числе оболочка)
1 шт 15-контактный штекер двигателя (с оболочкой)
1 шт. 9-ти жильная отверстие связи вилка американского стандарта (в том числе оболочка)
1 шт. 3P Зеленый терминал DC24V разъем питания
1 шт. руководство по эксплуатации (китайский)
1 шт. Руководство пользователя (китайский)
Размер упаковочной коробки:Длина 400 мм ширина 220 мм Высота 340 мм;

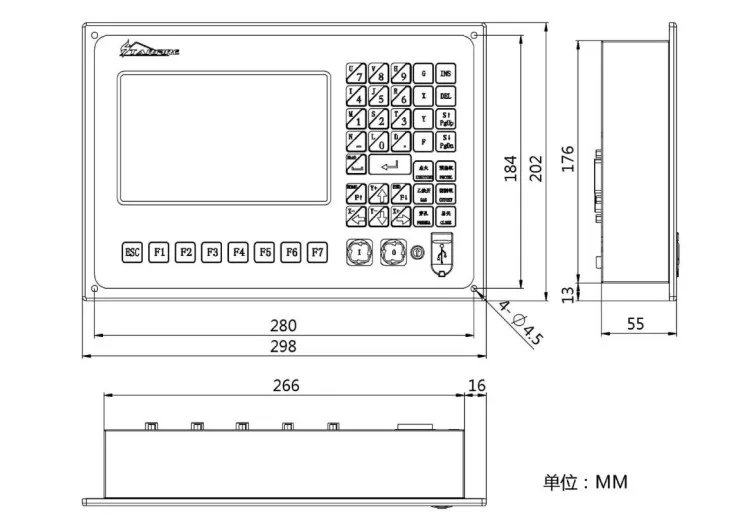

SF-2100C чертеж размера установки: (единица измерения: мм)
