Последнее обновление: 02.10.2024

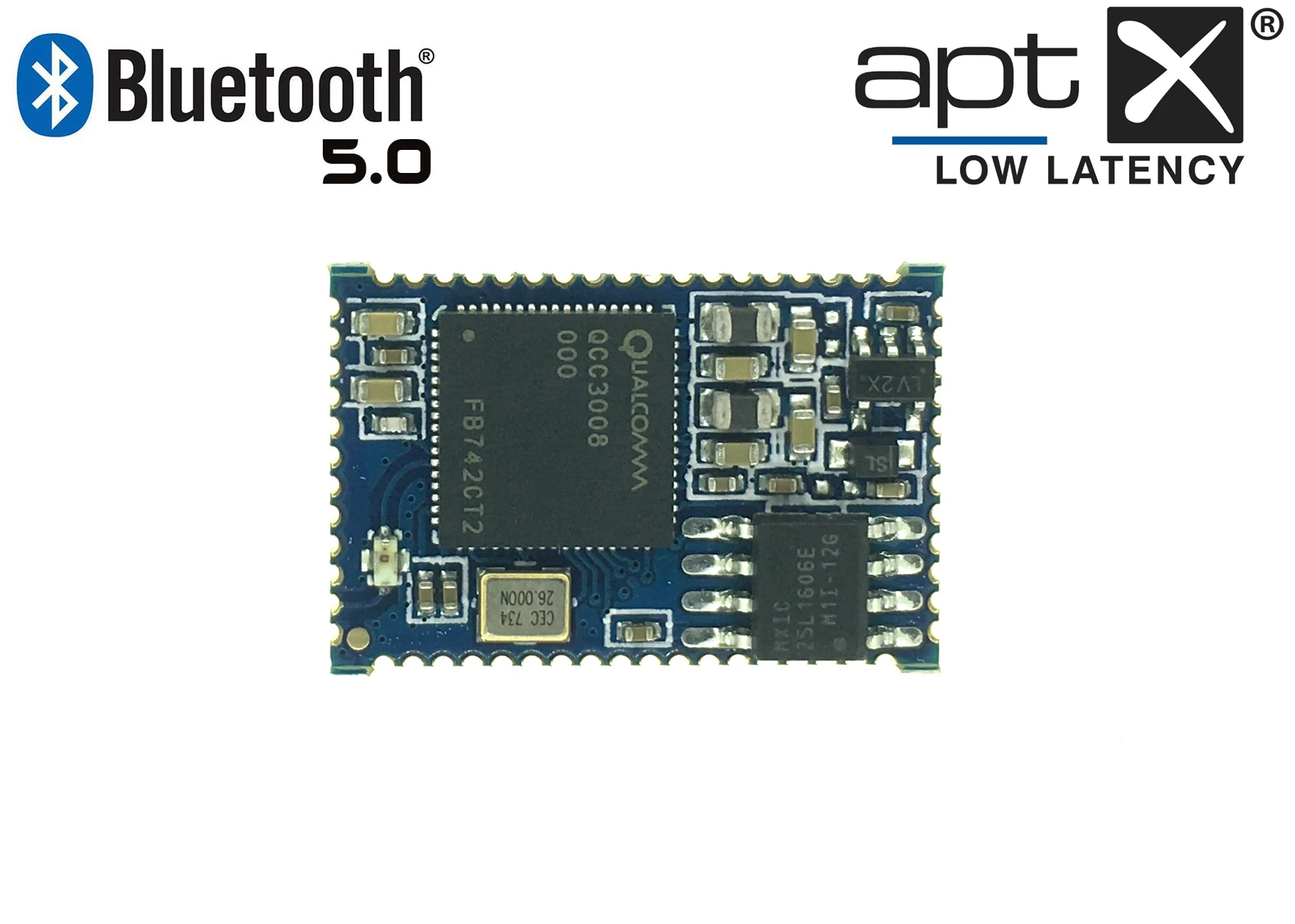

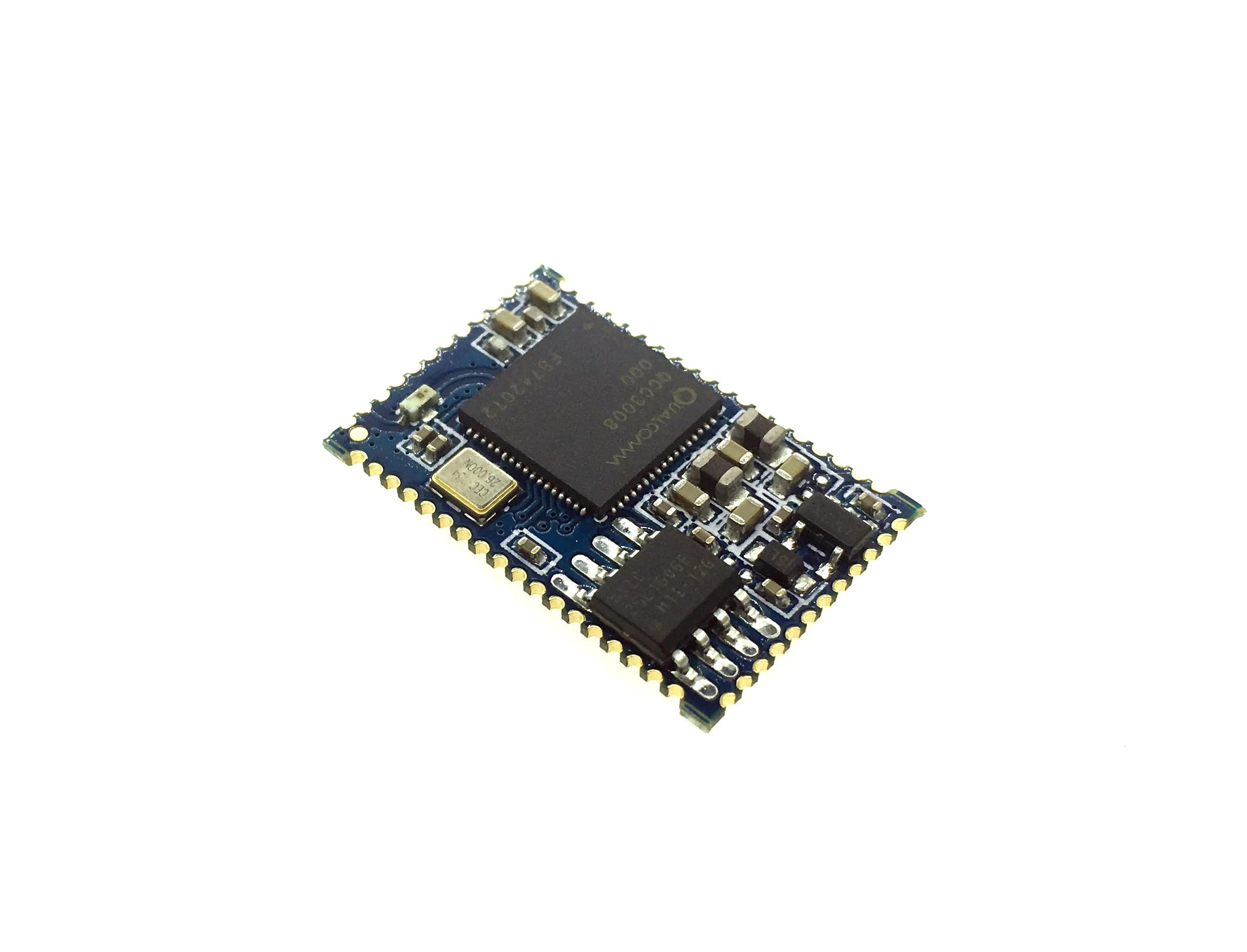

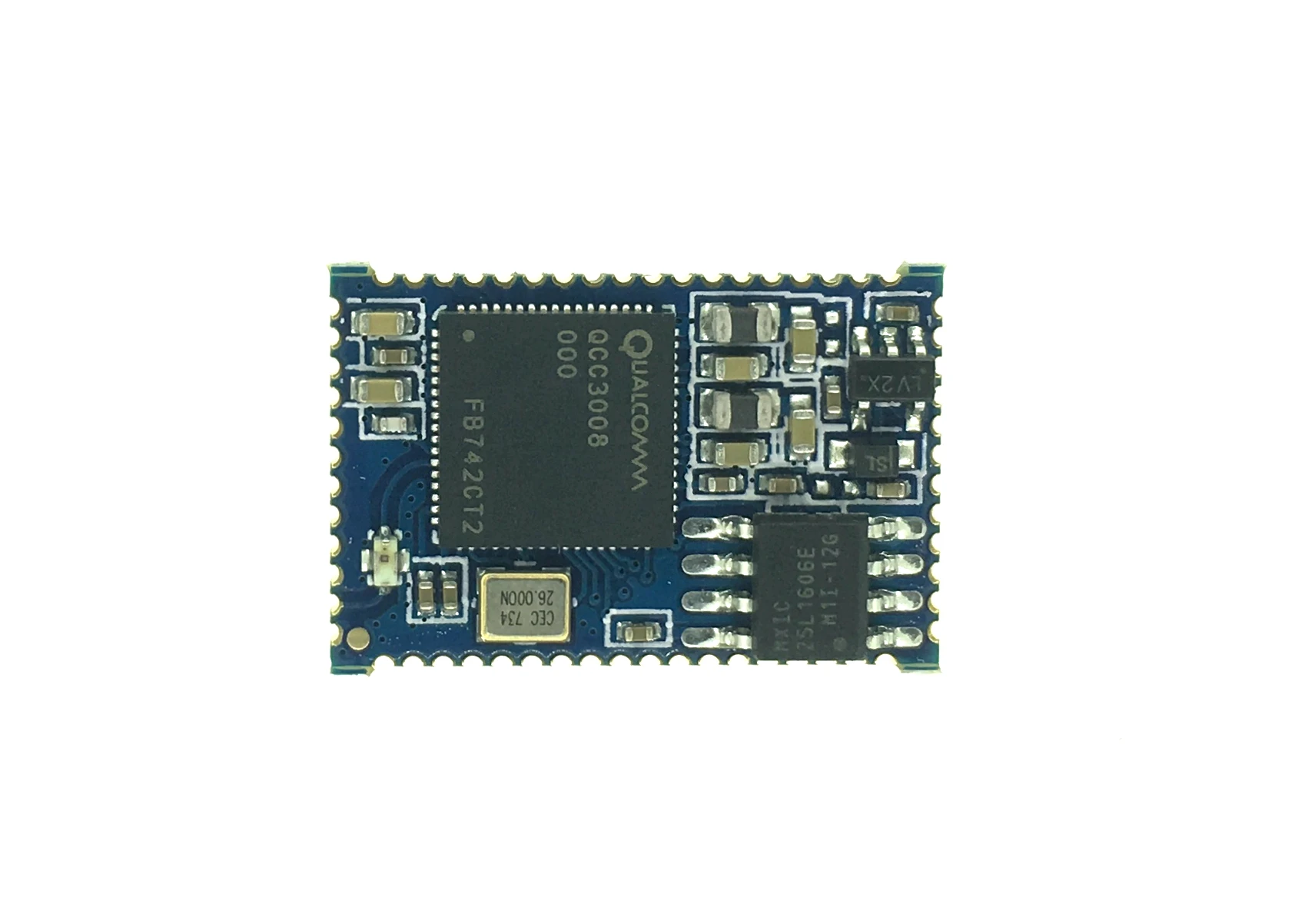

BTM308-CBluetooth аудио модуль, с помощью чипа QCC3008, поддержка A2DP, AVRCP, HFP, TWS, AAC, I2S, APTX, aptx-ll, и с помощью чипа флэш-памяти 16M SPI.
2019.06.04: обновление прошивки поддерживает цифровой и дифференциальный аналоговый аудиовыход I2S, отменяя при этом различные подсказки, которые большинство клиентов не любят.
Примечания:
1. Модульные ножки относительно плотные, что требует хорошей сварочной основы. Модуль перед проверкой доставки, олово после не возврата денег!
Для удобства сварки может купить адаптер пластина для подавления массовых беспорядков (стандартный 2,54 интервал) : https://item.taobao.com/item.htm? Id = 565036956894
2. Аудио модуля CSR bluetooth дифференциальный выход, который должен быть преобразован в один конец выхода (левый канал, правый канал и аудио общий терминал), добавив операционный усилитель или аудио усилитель цепи.
3. Предоставляются только данные приложения модуля, а именно спецификация модуля bluetooth и схема ссылки на модуль bluetooth.
4. Поддержка управления приложением, можно увидеть информацию по bluetooth и изменить эквалайзер (больше функций для изучения) : http://www.cisdo.cn/post/43.html
Примечание: bluetooth модуль расширения, штыревая панель позиции относительно плотный, нужна поддержка подключено к сети, чтобы работать должным образом, таким образом, необходим определенный цепи и Предпочтительная сварочная технология!
Btm308-c спецификации модуля bluetooth адрес загрузки:
Http://www.tianjiarun.com/down/down_1/2018-02-01/53.html (скопируйте ссылку, чтобы открыть новое окно)
Btm308-c ссылка на модуль bluetooth схема адрес загрузки:
Http://www.tianjiarun.com/down/down_11/2019-03-05/63.html (скопируйте ссылку, чтобы открыть новое окно)
Описание программного обеспечения:
Название Bluetooth: BT динамик
Примечание: ключ высокого уровня является эффективным (MFB высокого уровня-3,3 v, PIO высокого уровня-1,8 v)! Кроме того: это порт PIO, а не фактический PIN-код, вам нужно проверить спецификацию, чтобы увидеть фактический PIN-код!
Основные инструкции:
MFB: высокий уровень начинается вверх, низкий уровень отключается (когда модуль включен, PIN30 требует низкого уровня, задержка цепи должна быть сделана, когда модуль включен, не может быть непосредственно вытянут, и автоматически входит в режим сопряжения, когда модуль включен)
PIO6: усилитель мощности управления позволяют стопы (с аудио выход, высокий уровень выхода 1,8 v)
PIO8: короткое нажатие для воспроизведения/паузы/ответа/зависания, длительное нажатие в течение 1 секунды, чтобы отклонить вызов
PIO1: короткое нажатие одной песни, длительное нажатие уменьшения громкости
PIO0: короткое нажатие одной песни, длительное нажатие громкости плюс
Специальная функция Описание:
PIO8: Нажмите 3 секунды, чтобы включить режим сопряжения, нажмите 6 секунд, чтобы очистить список сопряжения
PIO8 + PIO1: нажмите 1 секунду, чтобы войти в режим поиска TWS (только CSRA64xxx/QCC300x bluetooth)
PIO8 + PIO0: нажмите 1 секунду, чтобы войти в режим поиска TWS (только CSRA64xxx/QCC300x bluetooth)
PIO1 + PIO0: нажмите 1 секунду, чтобы отключить TWS (только CSRA64xxx/QCC300x bluetooth)
Отгрузочная ведомость:
BTM308-C/QCC3008 bluetooth * 1 шт.
