15 мм-220 В, 20 мм-380 В

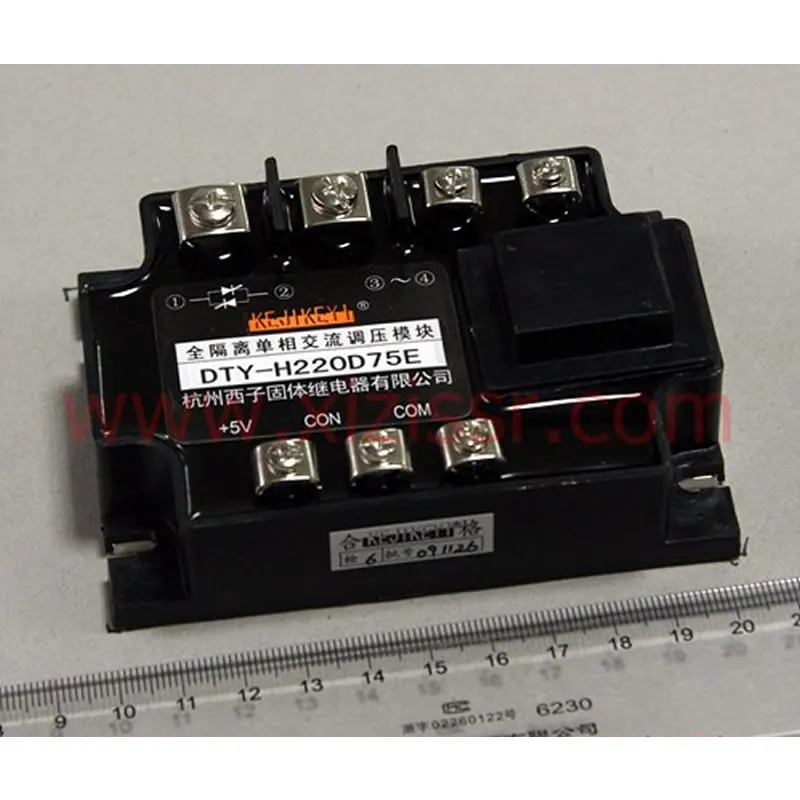

Однофазный модуль регулировки напряжения переменного тока
DTY-H220D75E DTY-H220D75F DTY-H220D75G DTY-H220D75H
DTY-H380D75E DTY-H380D75F DTY-H380D75G DTY-H380D75H
Последняя цифра модели-Тип входного управляющего сигнала, E означает 0-5 В, F-0-10 В, G-4-20 мА, H-1-5 В.
Описание продукта:
Полностью изолированный однофазный модуль регулирования напряжения переменного тока (далее именуемый однофазным модулем регулирования напряжения DTY) представляет собой синхронный трансформатор, схему определения фазы, цепь фазы триггер переключения и выходной Тиристор. При изменении управляющего напряжения выход можно изменить. Фазовый угол запуска тиристора-это регулирование напряжения однофазного переменного тока. Согласно выходному тиристорному устройству, общий тип двустороннего тиристора, два однонаправленных тиристора антипараллельного усиления и один однонаправленный тиристорный полуволновый Тип подразделяются на три типа. Согласно номинальному напряжению однофазной нагрузки переменного тока, он делится на 220 В и 380 В. Согласно различным управляющим сигналам, он делится на четыре категории: E, F, G, H и т. Д. Ниже приведена таблица модели спецификации: (Примечание: Текущий уровень-это внутренний Тиристор модуля. Максимальный ток RMS)
2 список моделей
Тип
Ток
Нагрузка 220 В
E F G H необязательно
Нагрузка 380 В
E F G H необязательно
Улучшенный
15а
DTY-H220D15E
DTY-H380D15E
35а
DTY-H220D35E
DTY-H380D35E
55а
DTY-H220D55E
DTY-H380D55E
75А
DTY-H220D75E
DTY-H380D75E
120А
DTY-H220D120E
DTY-H380D120E
150А
DTY-H220D150E
DTY-H380D150E
190а
DTY-H220D190E
DTY-H380D190E
240А
DTY-H220D240E
DTY-H380D240E
290A
DTY-H220D290E
DTY-H380D290E
350A
DTY-H220D350E
DTY-H380D350E
Нормальный тип
10А
DTY-220D10E
DTY-380D10E
25А
DTY-220D25E
DTY-380D25E
40А
DTY-220D40E
DTY-380D40E
Тип полуволны
10А
DTY-220D10XE
DTY-380D10XE
25А
DTY-220D25XE
DTY-380D25XE
50А
DTY-220D50XE
DTY-380D50XE
Примечание: Последняя цифра модели-это тип входного управляющего сигнала, E означает 0-5 в; F означает 0-10 В; G означает 4-20 мА; H означает 1-5 В.
Размер: 104*74*32 мм
Параметры производительности:
E серийный FСерийный GСерийный HСерийный Входной диапазон 0 ~ 5 В 0 ~ 10 в 4 ~ 20 мА 1 ~ 5 В Входное сопротивление > 30 кОм > 30 кОм 250Ω > 30 кОм Допустимый диапазон ввода 0,75 ~ 4,75 в 1,5 ~ 9,5 в 5 ~ 19 мА 1,25 ~ 4,75 в Диапазон углов сдвига фазы 150 ° ~ 0 ° 150 ° ~ 0 ° 150 ° ~ 0 ° 150 ° ~ 0 °
Применение:

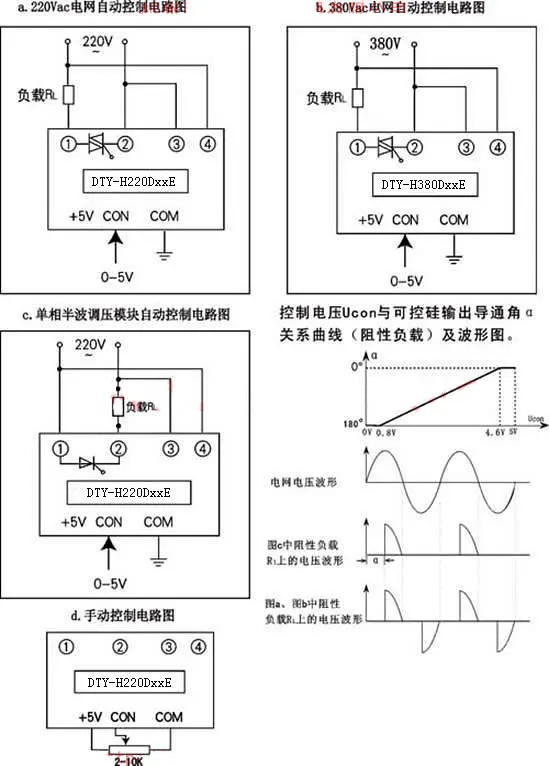

12-это выход, соответствующий случайному твердотельному выходу реле, уровень напряжения 380 В переменного тока, может использоваться на сетке менее 420 В переменного тока. В соответствии с различным внутренним контролируемым кремнием модуля, он также делится на общий тип, улучшенный тип и полуволновый тип. Полуволновый Тип-односторонний Тиристор в качестве выходного контакта, который регулирует только положительный полуцикл напряжения переменного тока (анод однонаправленного тиристора модуля подключен к 1-му концу, а катод подключен к 2-му концу).
34-это внутренний синхронный трансформатор модуля, разделенный на 220 В переменного тока и 380 В переменного тока, две характеристики: модуль 220 В переменного тока позволяет использовать сетку в диапазоне 165-240 В переменного тока, модуль 380 В переменного тока позволяет использовать сетку на-В переменного тока, 34 не имеют одинаковых названий.
COM-это внутренняя земля, CON-конец управления, а конец + 5 В-внутренний, и только блок питания используется для ручного управления. Сильная часть 1234 и слабая часть + 5 В, CON и COM полностью изолированы.
Руководство по выбору:
Тип полуволны Для электрошока аэропорта Высокое качество Низкоточный модуль или dv/dt требования для более низких случаев НОрмальный Тип Высокоточный модуль или dv/dt требуют больших случаев 220 В 220V петля нагрузки 380 В Нагрузка на цикл 380 В (т. Е. Для загрузки используются два провода под напряжением) Выбор текущей емкости ①Для Резистивной нагрузки Номинальный ток SSR должен быть больше или равно в 2 раза номинальному току нагрузки. ②Когда нагрузка является двигателем переменного тока, номинальный ток SSR должен быть больше или равно 6-7 номинальному току двигателя. ③Когда загружены электромагнит переменного тока, промежуточная защита релейной линии и катушка индуктора, номинальный ток SSR должен быть больше или равно в 4 раза номинальному току нагрузки. ④Для конденсаторов компенсации мощности Номинальный ток SSR должен быть в 5 раз больше номинального тока нагрузки. ⑤Трансформатор должен быть больше или равно 5 раз первичного номинального тока трансформатора. Для особых индуктивных и емкостных нагрузок, сила тока SSR должна быть увеличена в соответствии с фактическим опытом.Меры предосторожности:
1. Если напряжение приложено к нагрузке①②Не соответствует напряжению③④, Пожалуйста, декларируйте напряжение двух, наша компания может настроить для пользователя, но фаза должна быть такой же, а 34 должны быть 220VAC или 380VAC, 50HZ Уровень напряжения. Нет полярности в①②Или③④Номера. Например, номинальное напряжение нагрузки составляет 36 В переменного тока (Силовая сеть 220 В уменьшается трансформатором). Если выбран однофазный модуль регулятора напряжения 75 а, модуль модели TY-H36D75P-220 можно настроить в соответствии с нашей компанией,①②Из которых подключаются последовательно с нагрузкой. Получена сетка 36 В,③④Ножки подключены к сети 220 В.
2. Кон должен быть положительным для COM. Если полярность противоположная, выход выходит из-под контроля (полностью открытый или полностью закрытый). Когда клемма управления изменяется от 0 до 5 В, напряжение на нагрузке переменного тока регулируется от 0 вольт до максимального значения (для резистивных нагрузок). Если CON находится в полностью закрытом регионе при 0-0,75 в, выход модуля надежно отключается; CON регулируется в диапазоне от 0,75 до 4,75 в, то есть, угол проводимости α составляет от 150 по мере увеличения управляющего напряжения. Линейность снижается С ° до 0 °, а напряжение на нагрузке переменного тока увеличивается с десятков вольт до максимального значения; Когда CON составляет около 4,75-5 В, это полностью Открытая область, максимальное значение-напряжение на нагрузке переменного тока.
3. Входное сопротивление Серии E, F и H CON to COM превышает 30 кОм, а входное сопротивление серии G CON to COM составляет 250 Ом. Сигнал напряжения + 5 В доступен только ручному потенциометру. Не используется для этого. Используемый потенциометр составляет от 2 до 10 Ом.
4. При регулировании скорости однофазного асинхронного двигателя переменного тока обычно используется преобразователь частоты. Регулировка напряжения позволяет регулировать только мягкую характерную нагрузку, такую как двигатель вентилятора и насоса или крутящий момент.
5. Три однофазных модуля регулятора напряжения не могут использоваться для регулирования трехфазной нагрузки на трехфазной электросети (см. Трехфазное регулирование напряжения).
6. Напряжение изоляции между слабой токовой частью, сильной электрической частью и нижней пластиной модуля больше 2000 В переменного тока.
7. Выходная мощность всего модуля рассчитывается по фактическому току нагрузки на 1,5 Вт/Ампер. Радиатор можно выбрать с сериями E-40, F-70, F-100 и G.
8. Для выбора и защиты уровня тока обратитесь к однофазному твердотельному реле переменного тока.
9. Если нагрузка имеет высокую линейность и требования регулирования напряжения, пожалуйста, увеличьте модуль отрицательотзывы с напряжением.
