Примечание: пористая структура нашего продукта AAO заказана на короткий диапазон, заказанная площадь составляет микронный уровень, а не такой большой диапазон, как указано в ссылках. Пожалуйста, узнайте перед покупкой. На поверхности симметричного двухпроходного шаблона AAO нет PMMA.

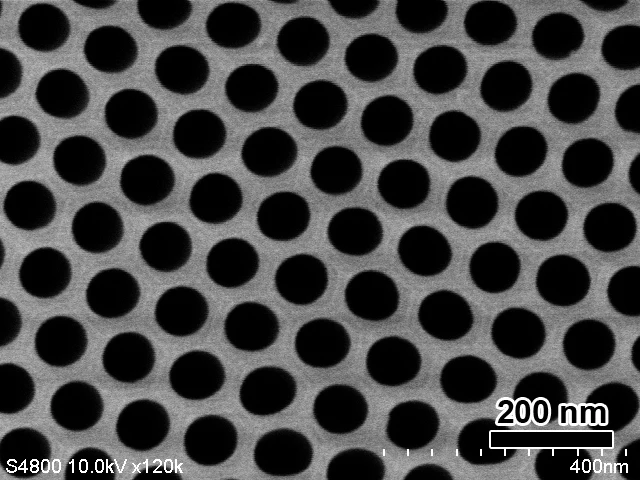

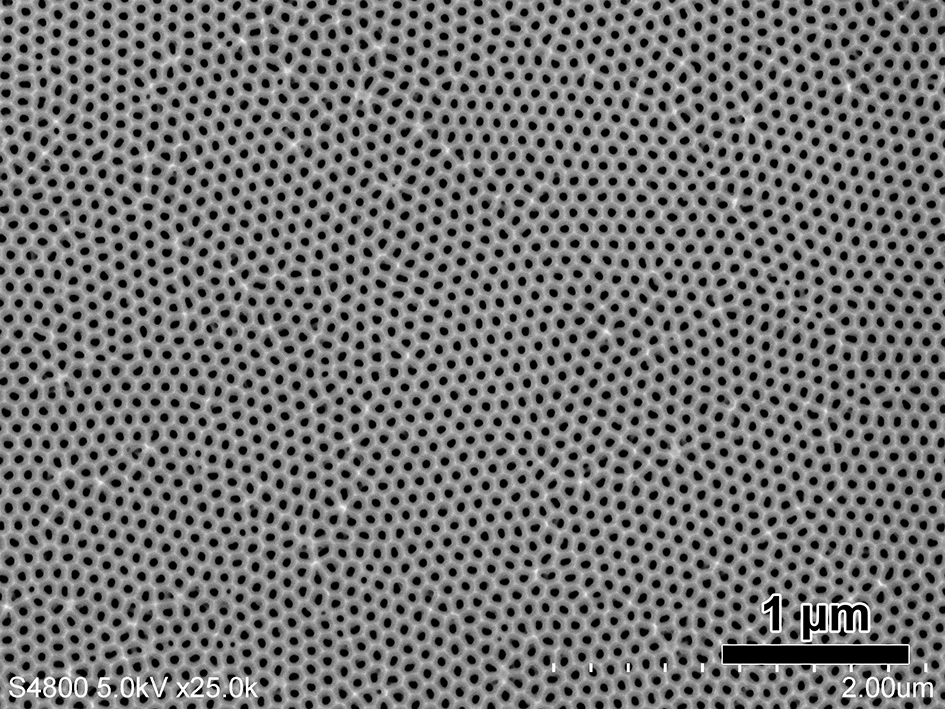

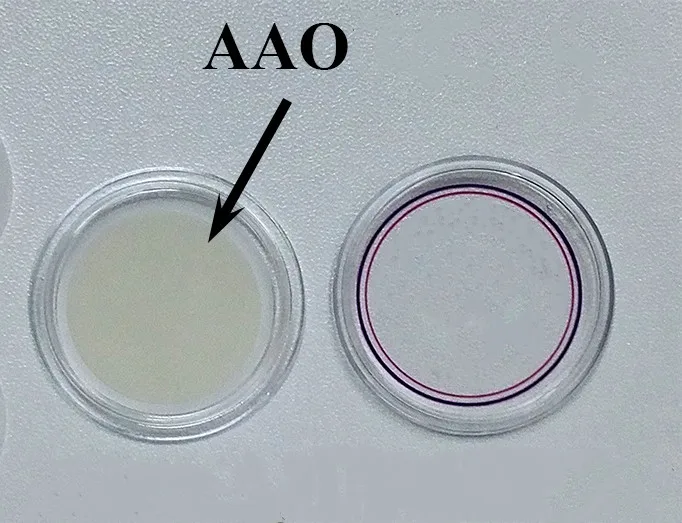

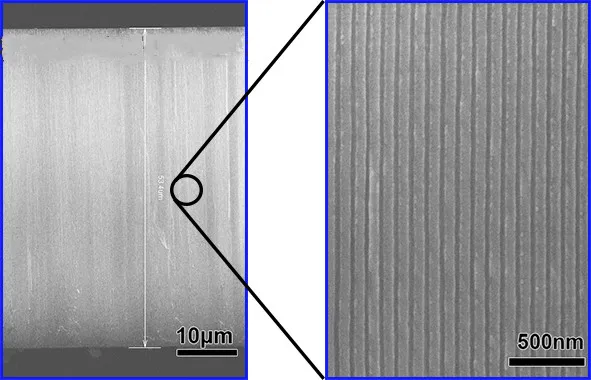

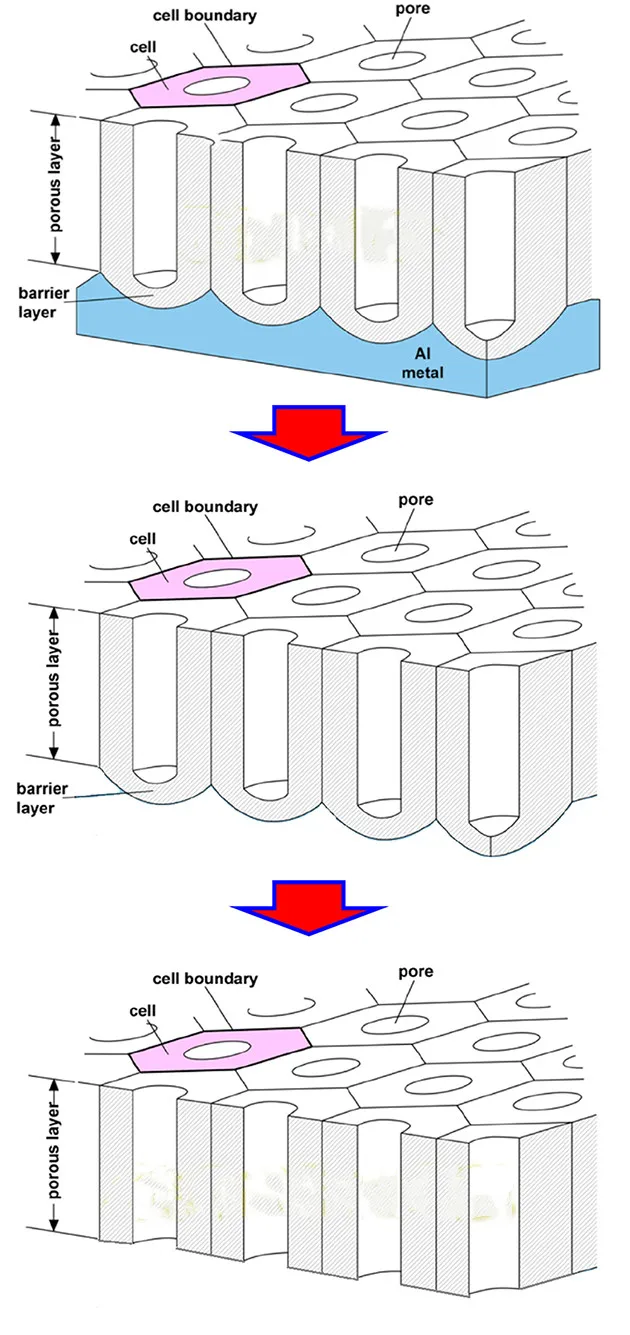

Симметричный двухсторонний наношаблон AAO, наш двухсторонний AAO представляет собой двухсторонний заказанный шаблон, положительные и отрицательные отверстия мембраны расположены в коротком диапазоне, как показано на рис. 1. Все отверстия имеют конструкцию со сквозными отверстиями, а формы двух граней приблизительно круглые, расположенные в небольшом диапазоне. Расположение шестигранное, равномерная апертура, регулируемая апертура от десятков до сотен нанометров, внутренние каналы прямые, параллельные и нескрещенные, как показано на рисунке 2. Если толщина двухпроходного AAO менее 1 микрон, его называют ультратонким шаблоном AAO (см. Веб-сайт компании: Топологическая семенная мембрана). Она нуждается в дополнительной поддержке. Когда толщина мембраны составляет десятки микрон, она может поддерживать себя независимо, обладает определенной прочностью и эластичностью. Его можно закрепить пинцетом. Материал шаблона AAO-Al2O3, поэтому выдерживает высокие температуры. Помимо использования в качестве фильтрующей мембраны, его также можно использовать в качестве шаблона для подготовки одномерных наноматериалов.
История бренда
Примеры применения симметричного двухпроходного шаблона AAO
1. Подготовка одномерных наноматериалов металла Двухпроходные фильтрующие мембраны AAO представляют собой наношаблоны при использовании при подготовке одномерных наноматериалов, в которых используются параллельные каналы с высоким соотношением сторон. Электрохимическое осаждение постоянного тока является наиболее широко используемым методом изготовления металлических нанопроводов с помощью наношаблонов AAO. Базовый процесс показан на следующем рисунке.

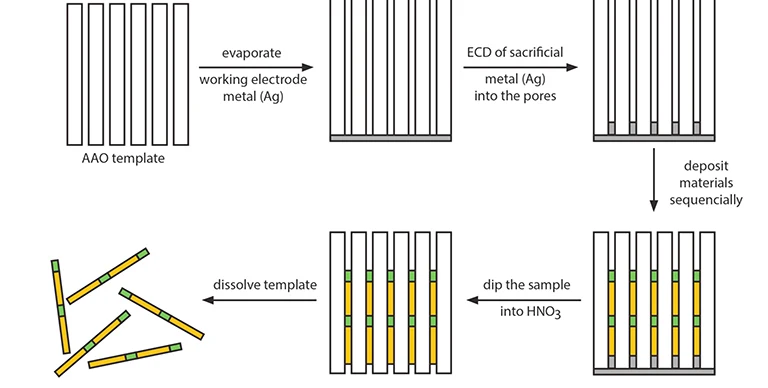

Блок-схема нанопроводов, подготовленная электрохимическим осаждением постоянного тока с использованием шаблона AAO Сначала слой электрода Ag депонируется на стороне шаблона AAO, а затем откладывается Жертвенный слой (Ag или Ni). С помощью электроосаждения постоянного тока нанопровода с необходимыми материалами и структурами могут быть подготовлены в наноканалах AAO. После электроосаждения слой электрода и Жертвенный слой растворяются азотной кислотой, а затем шаблон AAO растворяется щелочным раствором (например, KOH) или кислотным раствором (например, фосфорной кислотой) для подготовки нанопроводов. Диаметр нанопроводов, приготовленный этим методом, всегда напрямую пропорциональен внутреннему диаметру каналов AAO, а длина нанопроводов пропорциональна электрическому количеству, который может эффективно контролировать структуру нанопроводов. С помощью этого метода были успешно подготовлены нанопровода Au, Ag, Pt, Ni, Pb, Cu, Zn, Co, Sb.

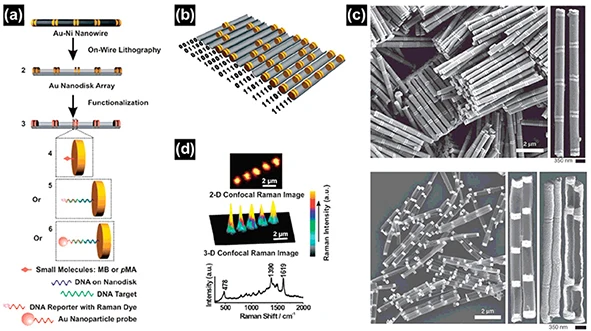

Подготовка кодированного нанодиска. a) подготовка и функциональность. b) тринадцать двоичных кодов, состоящих из пяти пар нанодисков. c) SEM многосегментных нанородов Au/Ni. (d) двумерные и трехмерные раманские спектры 11111 закодированных нанодисков. В дополнение к подготовке однокомпонентных металлических нанопроводов, многосегментные металлические нанопровода могут быть легко изготовлены путем электрохимического осаждения постоянного тока с помощью шаблона AAO путем замены электролита. Основываясь на этой технологии, команда Чада а миркина в северо-западном университете подготовила нанопровода, состоящие из нескольких пар золотых нанодисков, которые были функциональны молекулярной адсорбцией Рамана. Таким образом, каждая пара нанодисковых массивов может быть закодирована. Кроме того, с этой структурой они успешно получили молекулярное Обнаружение ДНК при концентрации всего 100 fM. Ссылка: Chem.Eur.J. 2002, 8, 4355. Наука 2001, 294, 137. Хим. Матер. 2003, 15, 776. Хим. ФИС. Летт. 2004, 388, 406. Adv. Матер. 2000, 12, 582. Применение. ФИС. Летт. 2005, 86, 152510. Нано Летт. 2005, 5, 1247. J.Magn. Магн. Матер. 2005, 290 − 291, 1210. Jpn. J. Применение. Phys. 2005, 44, L469. Матер. Летт. 2006, 60, 2069. Adv.Mater. 2002, 14, 1227 Нано Летт. 2007, 7, 3849. Нат. Проток. 2009, 4, 838. 2. Материалы с отрицательным коэффициентом преломления

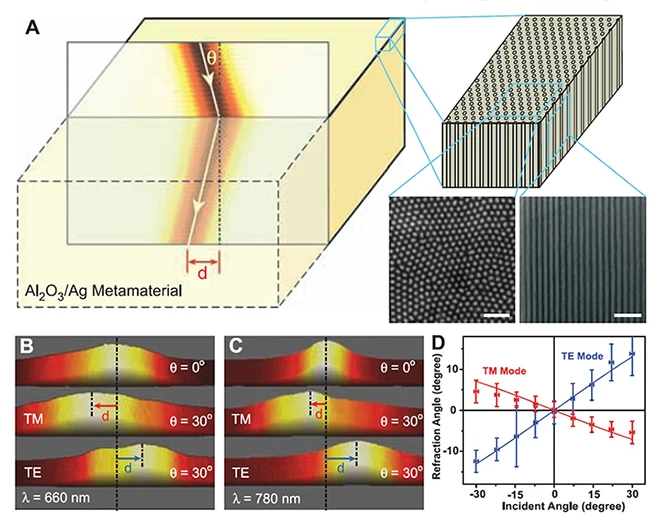

Объемные материалы с отрицательным коэффициентом преломления в видимой полосе. (A) (слева) свет, попадающий из воздуха на серебряные нанопровода, показывает отрицательный показатель преломления. (Справа) схемы и фотографии серебряных нанопроводов, заполненные двойными сквозными мембранными отверстиями AAO. Нанопровода имеют диаметр около 60 нм, расстояние между линиями-110 нм и длину-500 нм. Длина волны светильник лазерного источника составляет (B) 660 нм и (c) 780 нм соответственно. Поперечное отклонение (d) режима TM отражает отрицательные характеристики коэффициента преломления материала. Режим TE-Это положительное преломление индекса преломления. Размер (B) и (c) образцов составлял 1 Х5 и 1 х12 мкм, а толщина пленки AAO составляла 4,5 и 11 мкм соответственно. (D) угол преломления длины волны 780 нм зависит от угла падения. Отрицательный показатель преломления показан в широком диапазоне углов падения.
В 2008 году команда профессора Чжан Сян из Калифорнийского университета в Беркли внесла серебряные нанопровода в шаблоны AAO с двойными проходами. Было установлено, что композиционные материалы, заполненные серебром в каналах, демонстрируют отрицательные показатели преломления в видимой полосе. Когда лазер 660 или 780 нм наружу падает на поверхность материала (как показано на рисунке. 1), коническая волоконная головка используется для обнаружения излучасветильник в различных положениях на задней панели. Установлено, что режим TM света обладает отрицательными характеристиками коэффициента преломления, в то время как режим TE по-прежнему имеет положительные характеристики коэффициента преломления. Результаты публикуются в известном журнале Science. Эти метаматериалы будут иметь потенциальное применение в оптическом волноводе, визуализации и оптической связи.
Ссылка:
Наука, 2008, 321, 930. Фил. Транс. Р. Soc. A, 2011, 369,3434-3446. Оптика экспресс, 2009, 17, 22380-22385. Кастрюли, 2011, 108, 11327-11331.

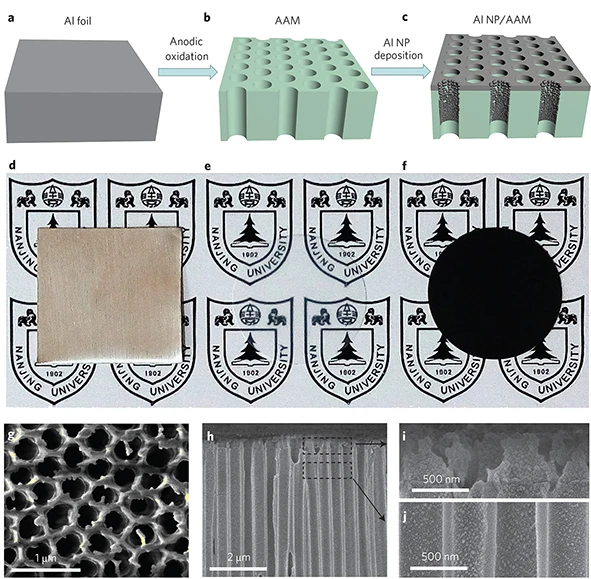

Высокоэффективный материал для черного тела Шаблоны AAO и материалы AAO также появились новые инновационные приложения в области опреснения морской воды и еще одно научно-техническое новшество в области наноматериалов. AAO technology является одним из лучших молодых технологических инноваторов в TR35, опубликованных MIT Science and Technology Review. Чжу Цзя, профессор современного инженерного колледжа Нанкинского университета, добился значительного прогресса в эффективном опреснении солнечной энергии. Соответствующие результаты исследований публикуются в природной фотоники и Science Advance.

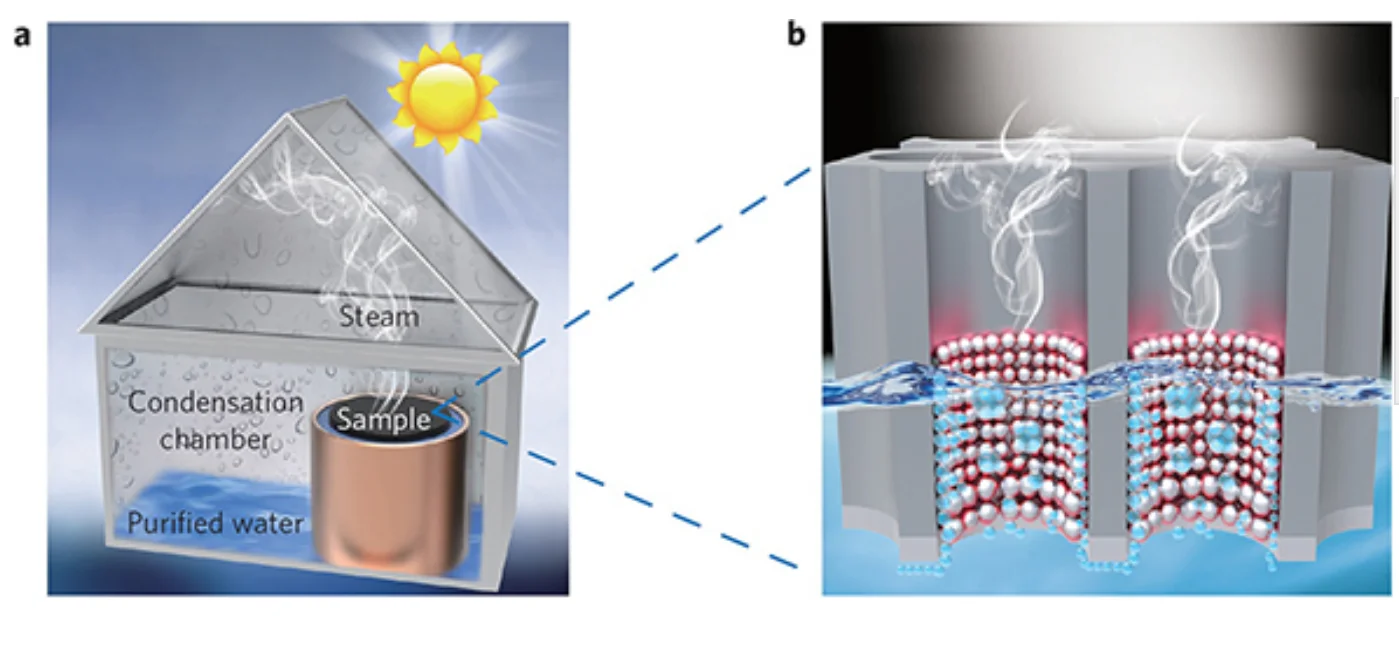

Технология опреснения морской воды с использованием солнечной фотодистилляции низкоуглеродистая и экологически чистая. Тем не менее, на протяжении многих лет он ограничивается низкой эффективностью фототермического преобразования (около 30-45%) и не может быть широко использован. Впервые команда Zhu Jia реализовала высокоэффективное опреснение солнечной энергии (эффективность передачи энергии составляет около 90%, соленость уменьшается на четыре порядка до и после опреснения) использование в мире эффекта улучшения плазмы. Установлено, что трехмерная плазменная частица алюминия polariton blackbody material является лучшей системой для достижения высокой эффективности опреснения солнечной энергии. Рис. 10-эскиз дизайна. Алюминиевые материалы для черного тела с плазменными поляритонами имеют широкий Солнечный спектр и сверхвысокую эффективность поглощения светильник (средняя эффективность поглощения> 96% в широком диапазоне солнечного спектра 400-2500 нм), что обеспечивает значительное повышение эффективности фототеплового преобразования в процессе Опреснения. Локальный пластиковый оптически-резонансный эффект наночастиц алюминия делает алюминий плавающим по поверхности воды плотно выровненным. Высокая местная температура вблизи частиц очень полезна для быстрого и эффективного образования пресного водяного пара, а пористая структура двухпроходной мембраны AAO обеспечивает эффективный канал выхода пара. Алюминий частиц плазмы polariton черный материал тела получают с низкой стоимости металла алюминия в качестве единственного сырья, и используется простой метод самосборки для крупномасштабного производства (рис. 11). Измерения показывают, что качество воды после опреснения лучше, чем у питьевой воды в соответствии со стандартами ВОЗ, а характеристики опреснения материала показывают хорошую стабильность и долговечность. Это будет иметь большое значение для практического применения высокоэффективной технологии опреснения солнечной энергии.
