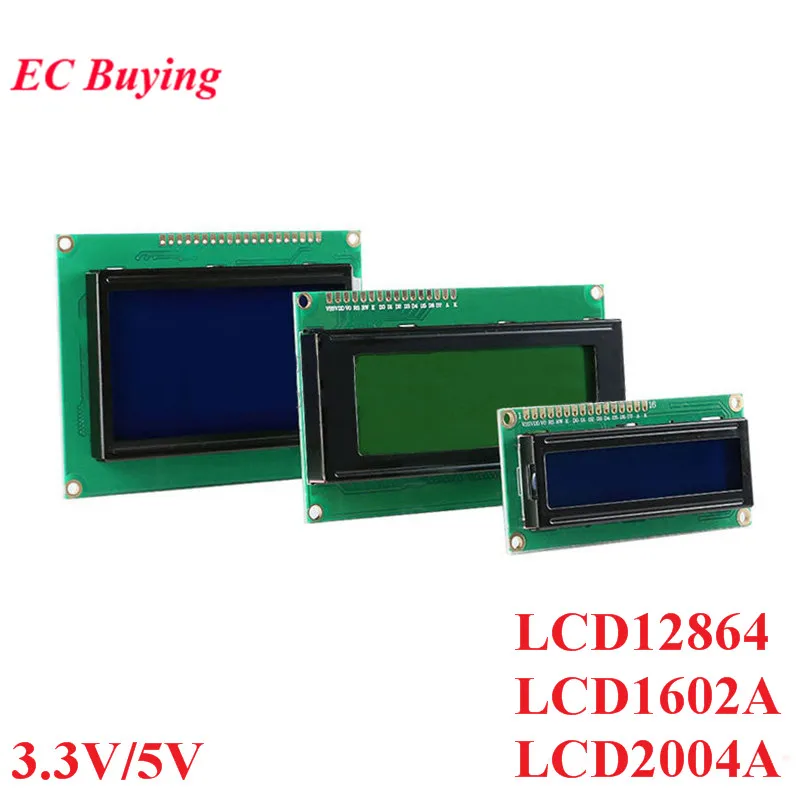

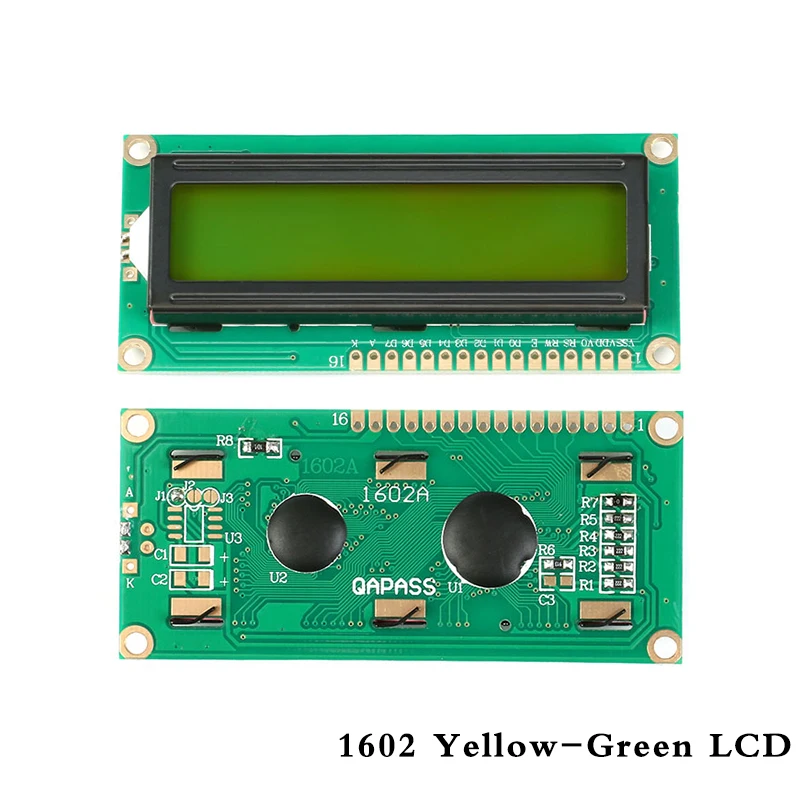

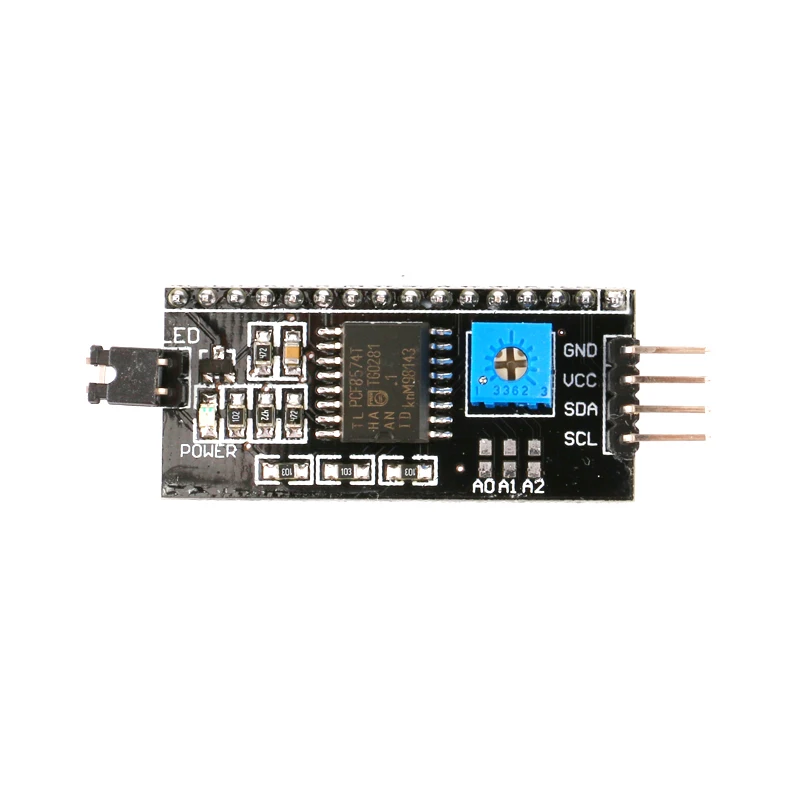

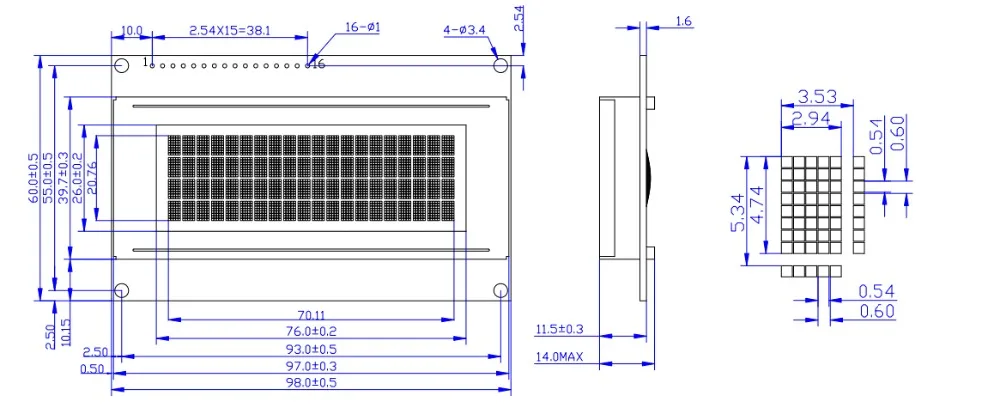

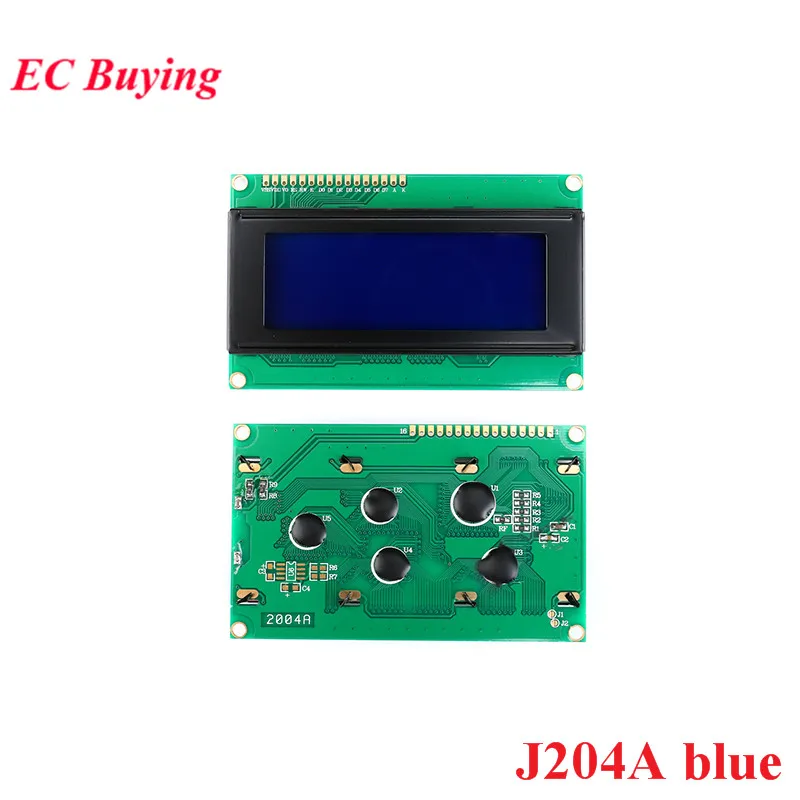

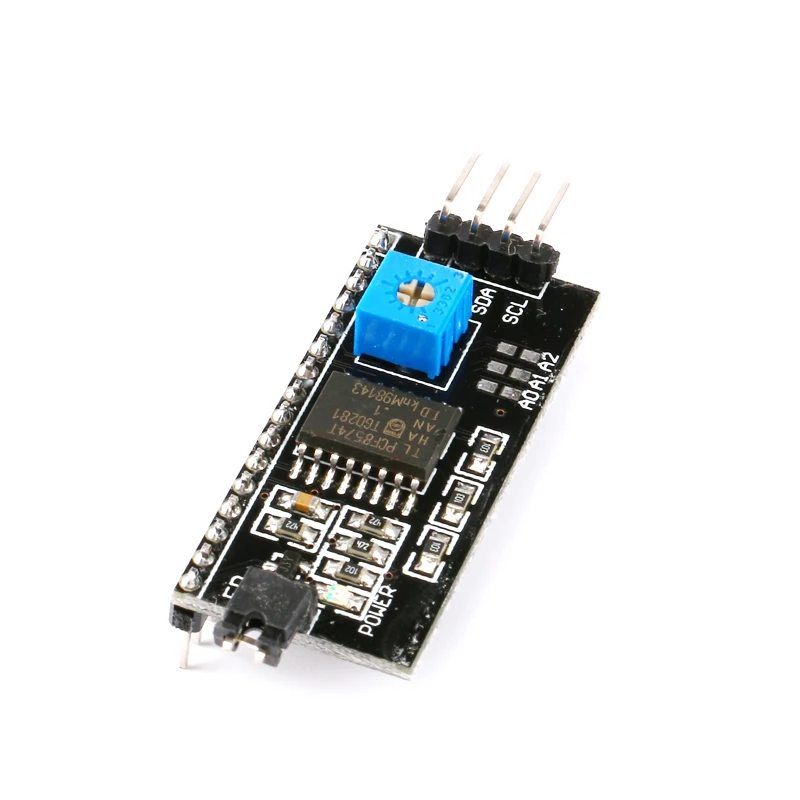

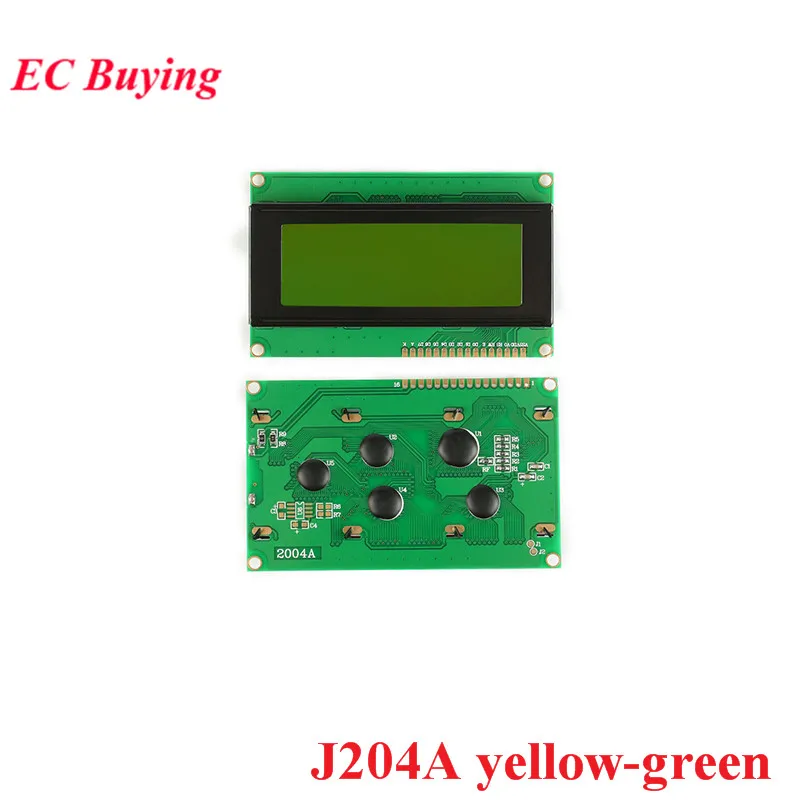

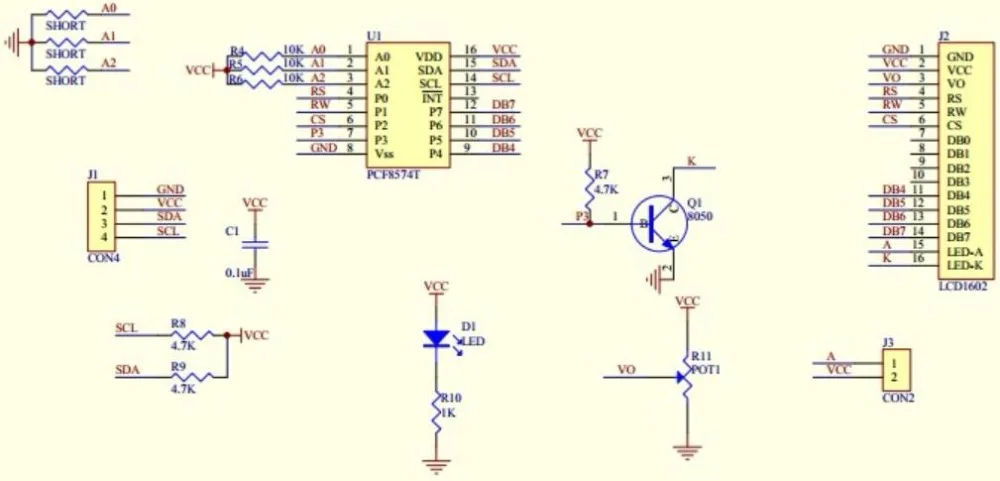

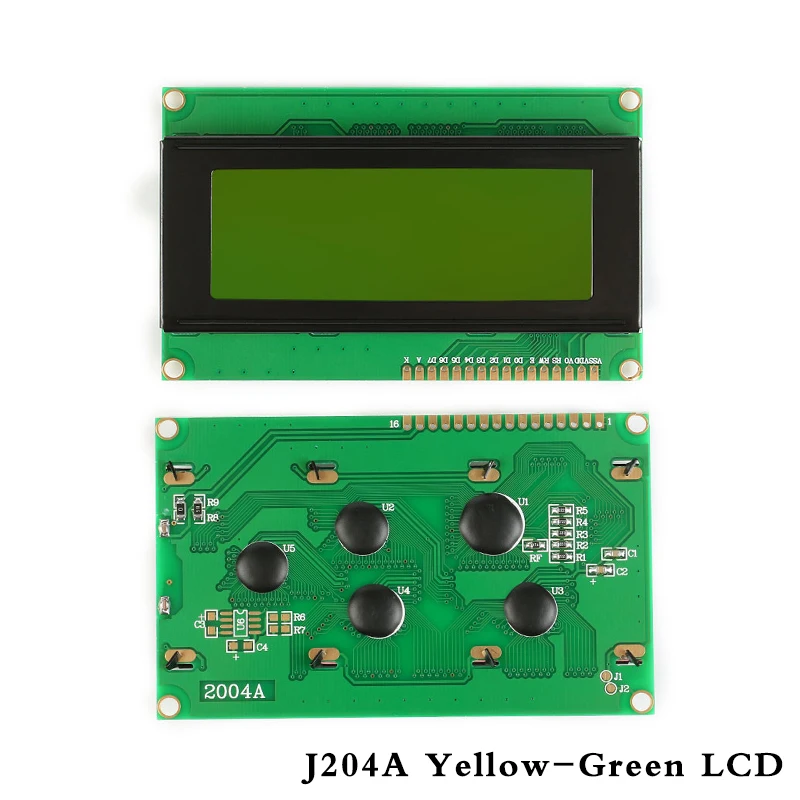

ЖК-модуль 1602 1602A J204A 2004A 12864 LCD 1602 дисплей модуль IIC I2C 3,3 В5 В для Arduino синий желто-зеленый экран

Источник питания: VDD 5 В

Цвет дисплея: желтый, зеленый/синий экран

Угол отображения: часов прямой ЖК-дисплей Тип: STN

Интерфейс с MCU: 8-битная или 4-битная параллельная/3-битная последовательная конфигурация светодиодная подсветка

Различные функции программного обеспечения: отображение курсора, сдвиг экрана, пользовательские символы, спящий режим и т. д.

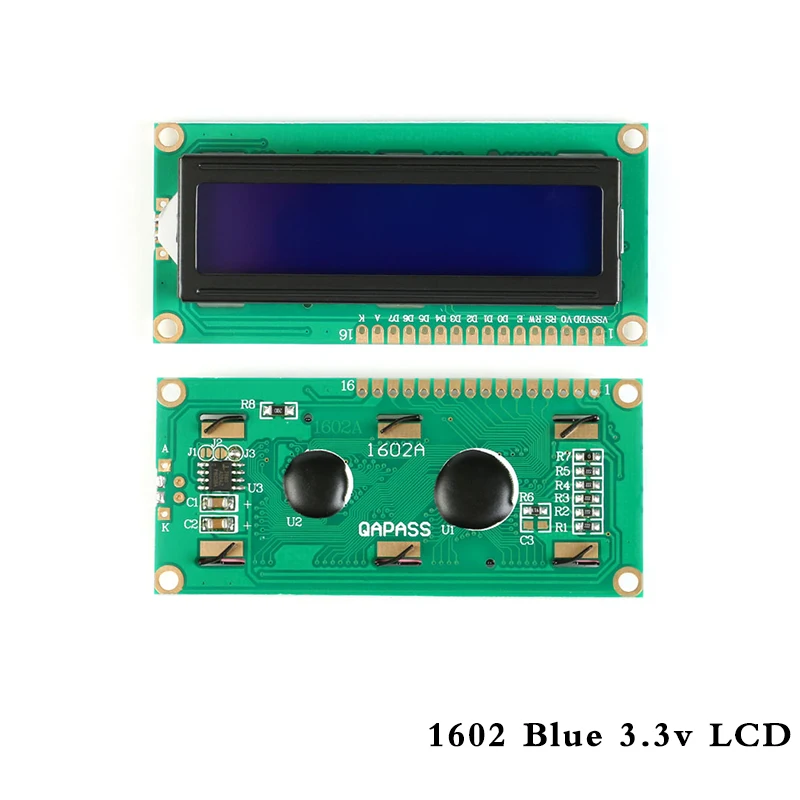

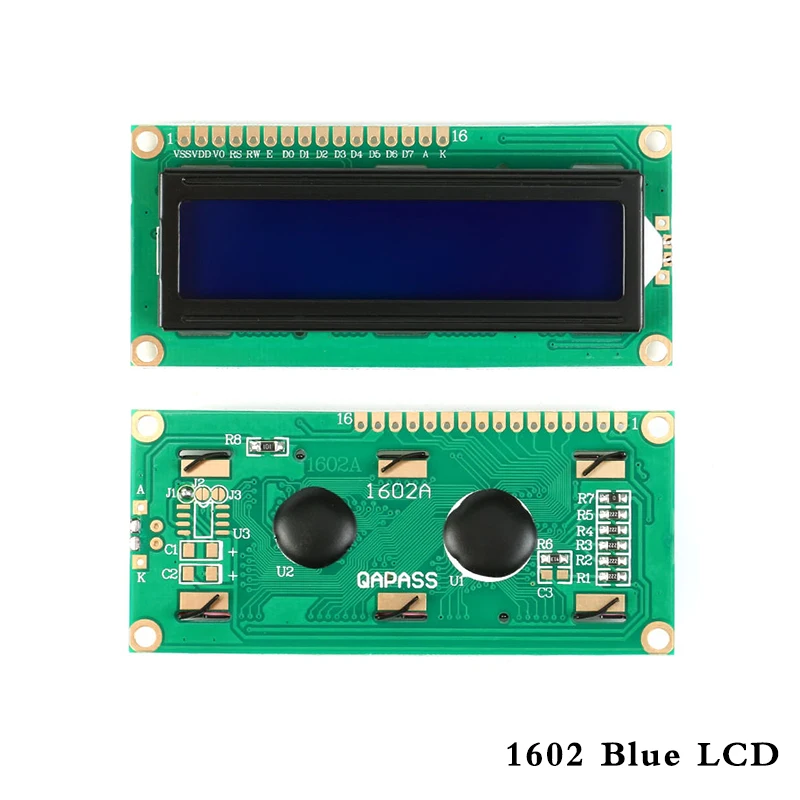

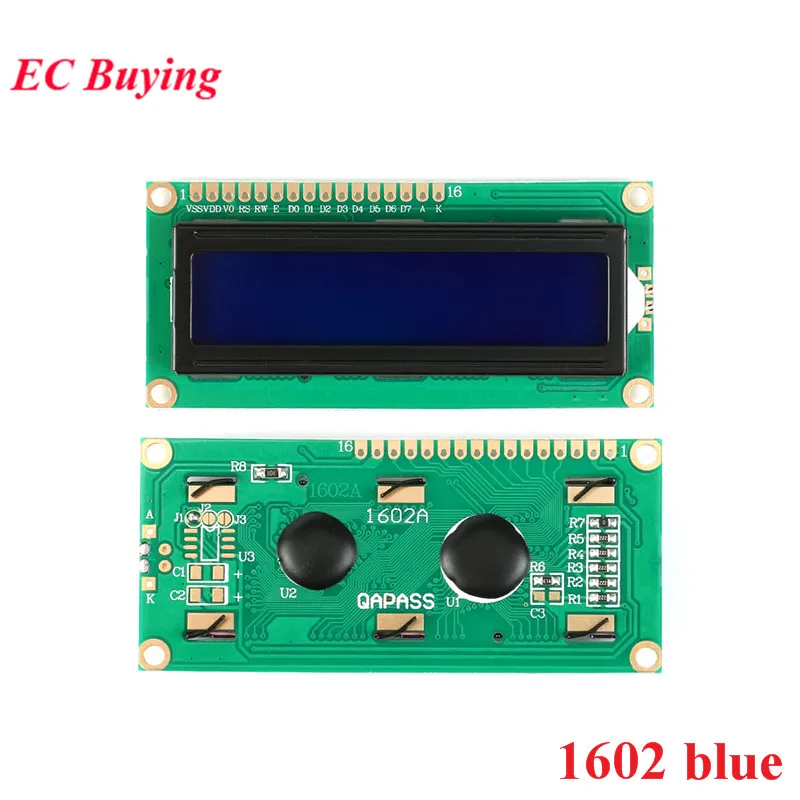

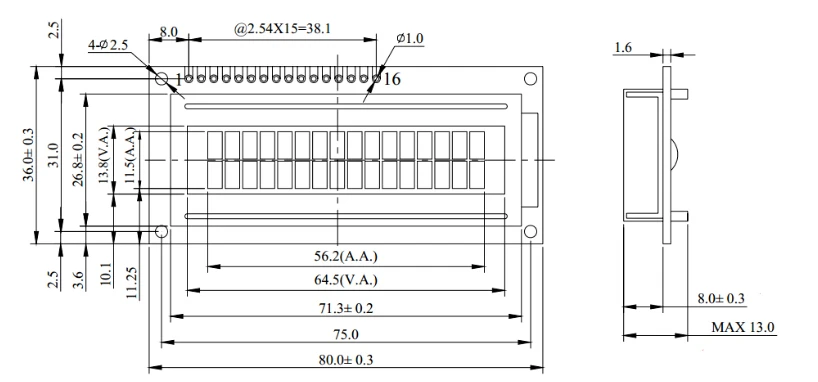

1602 синий 3,3 В

Жидкий кристалл 3,3 В и жидкий кристалл 5 В имеют разное входное напряжение, а остальные варианты использования такие же, как и 5 В. Подсветка 220В или 5В также может отображаться как обычно.

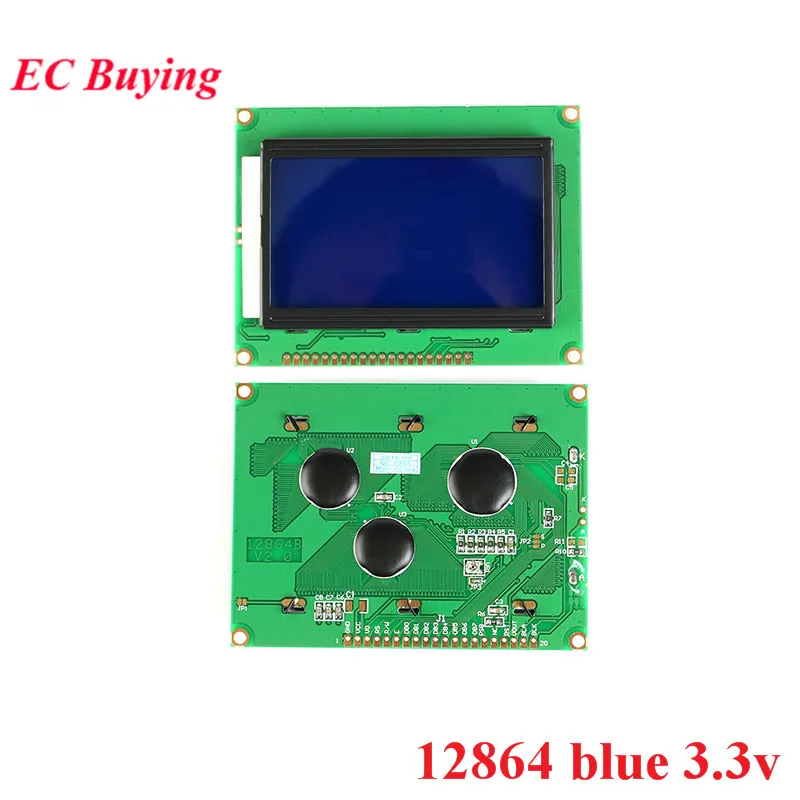

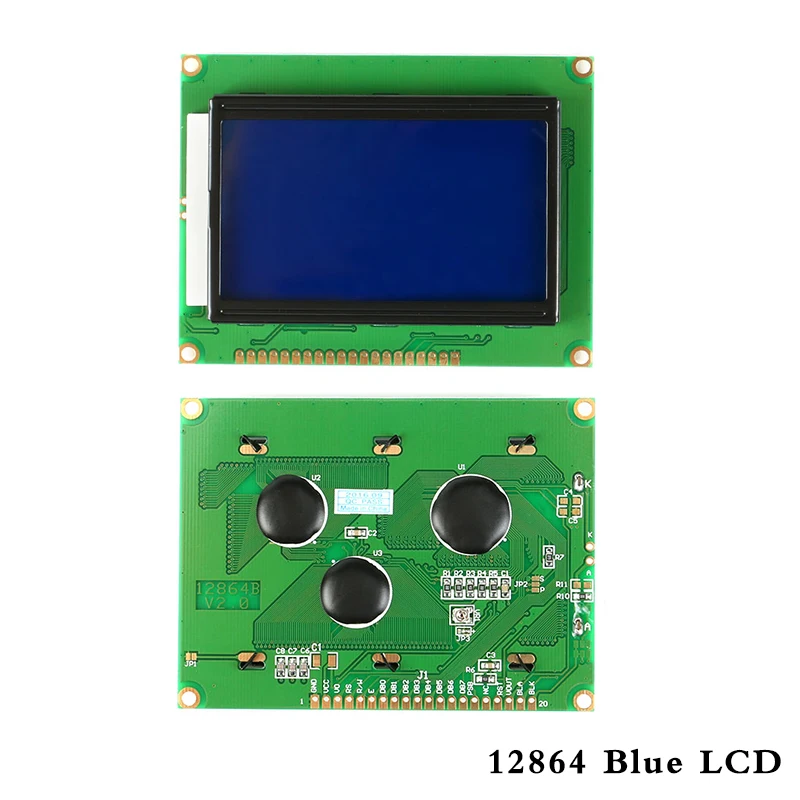

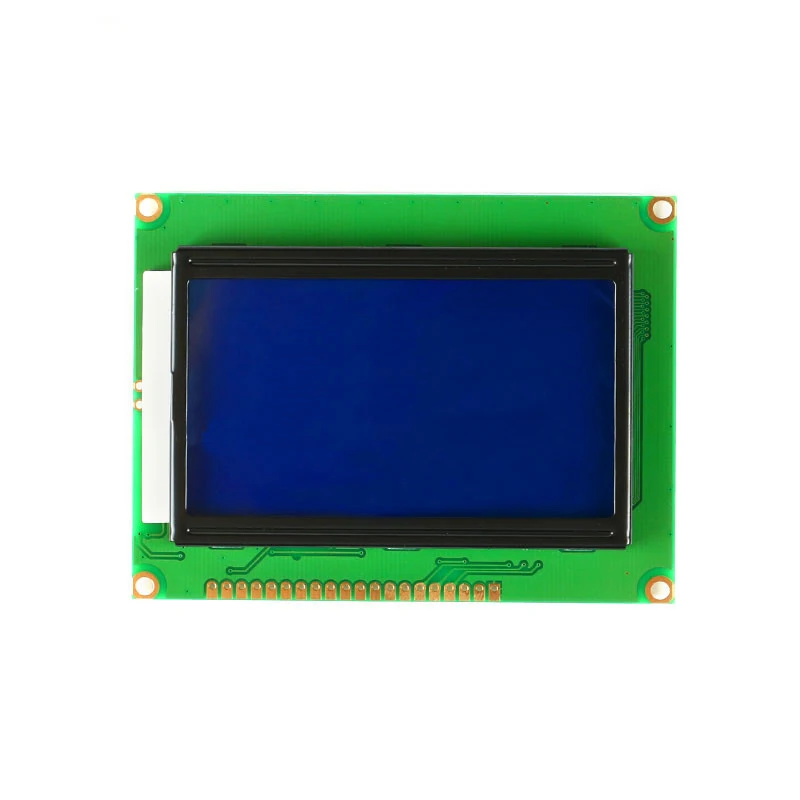

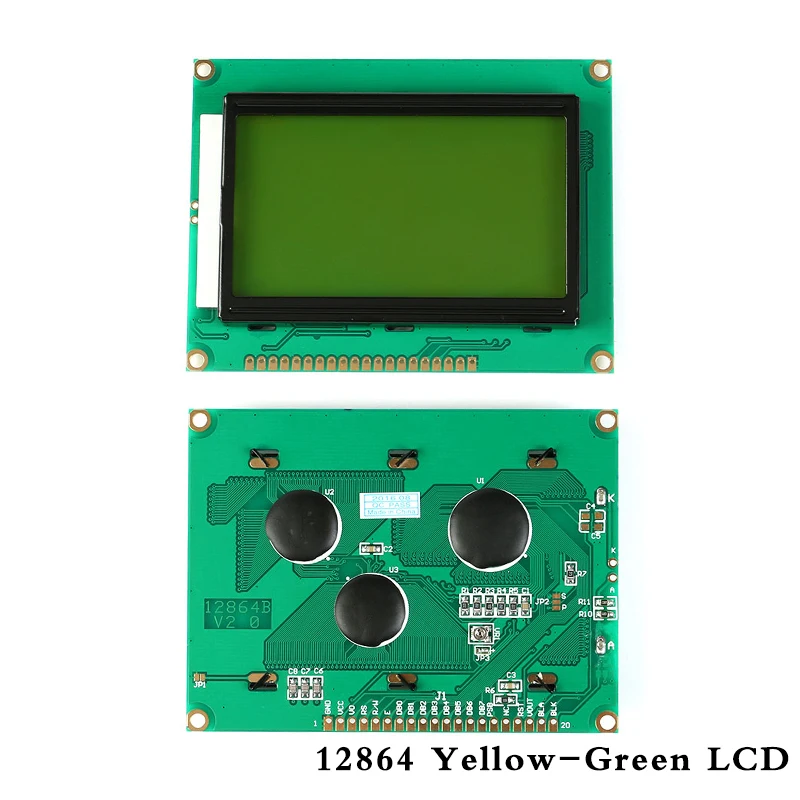

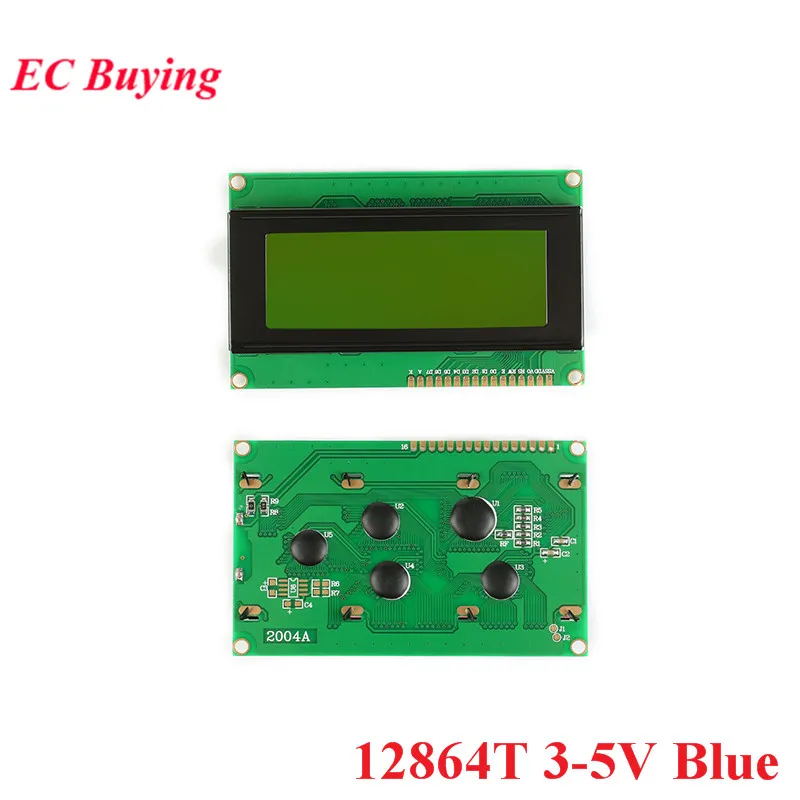

12864 Синий 3,3 В

Жидкий кристалл 3,3 В и жидкий кристалл 5 В имеют разное входное напряжение, а остальные варианты использования такие же, как и 5 В. Подсветка 220В или 5В также может отображаться как обычно.

Модуль 12864T имеет внутреннюю схему повышения напряжения, которая поддерживает от 3 В до 5,5 В. Лучший по умолчанию дисплей контрастности напряжения 4,5 В. Если напряжение 5 В или 3 в и другие напряжения, пожалуйста, измените регулируемый потенциометр vr1. Эффект отображения составляет не менее 3 В и до 5,5 В. Поскольку модуль поддерживает несколько напряжений, а резистор ограничения тока R12 R13, управляющий светодиодной подсветкой, зафиксирован на уровне 68 Ом, светодиодный не получает напряжения при номинальном напряжении 3 в корпусе от 3 до 4 в, а яркость светодиодной подсветки не имеет нормальной подсветки 3,3 В. Резистор ограничения тока имеет высокую яркость 6,8 Ом, что является нормой. 4 в или более не зависит от сопротивления

Выбор последовательного порта, по умолчанию используется последовательный порт, параллельный порт является общим. Когда последовательный порт выбран, его можно завершить, выбрав высокий и низкий уровни. Второй тип также может быть коротким замыканием к последовательному порту шелкографией S на задней стороне ЖК-экрана, а точка P-коротким замыканием к параллельному порту.

Так как третий контакт V0 был отключен точкой переключения JP2, если его нужно отрегулировать внешним регулируемым резистором, подключите перемычку JP2.

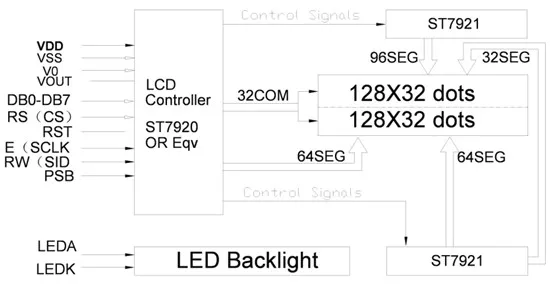

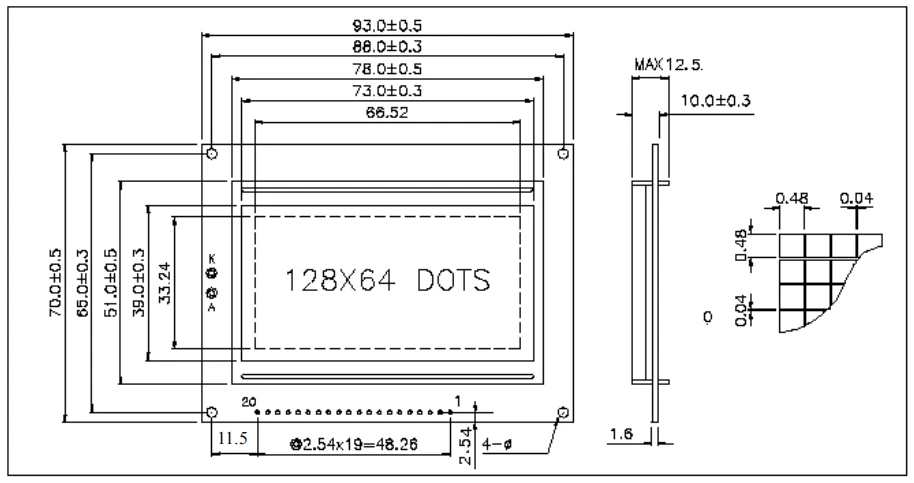

ЖК-дисплей 12864 в основном состоит из ЖК-дисплея (ЖК-панели), контроллера, драйвера и цепи генерации смещения.

Контроллер в основном состоит из ИК-регистра инструкций, регистра данных DR, занятого флага BF, счетчика адресов AC, буфера дисплея DDRAM, генератора символов CGROM, пользовательский генератор символов CGRAM и цепь генератора синхронизации.

Параметры:

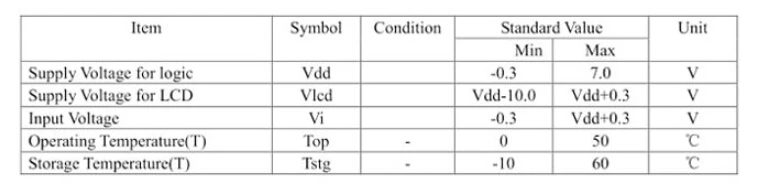

Лучшее рабочее напряжение модуля: 3-5 В;

Рабочая температура: 0 ° C ~ 50 ° C
