Содержание продукта:

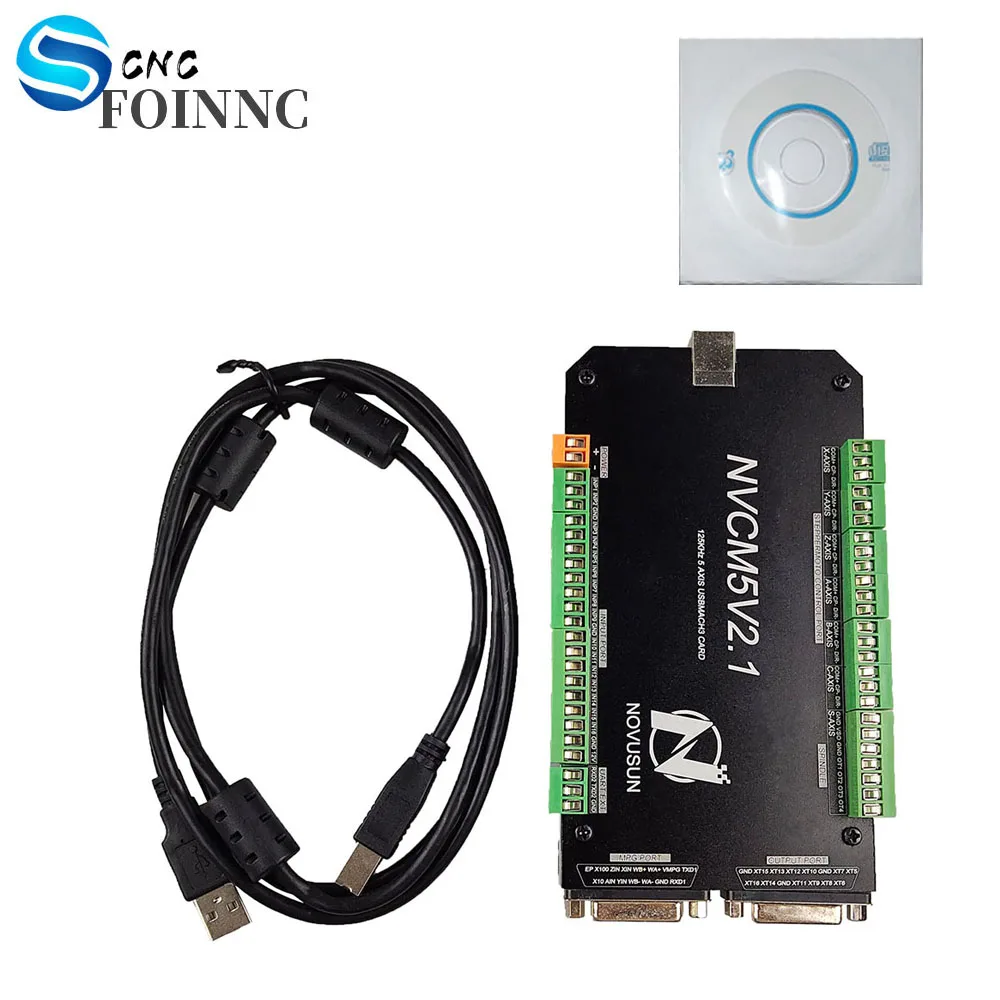

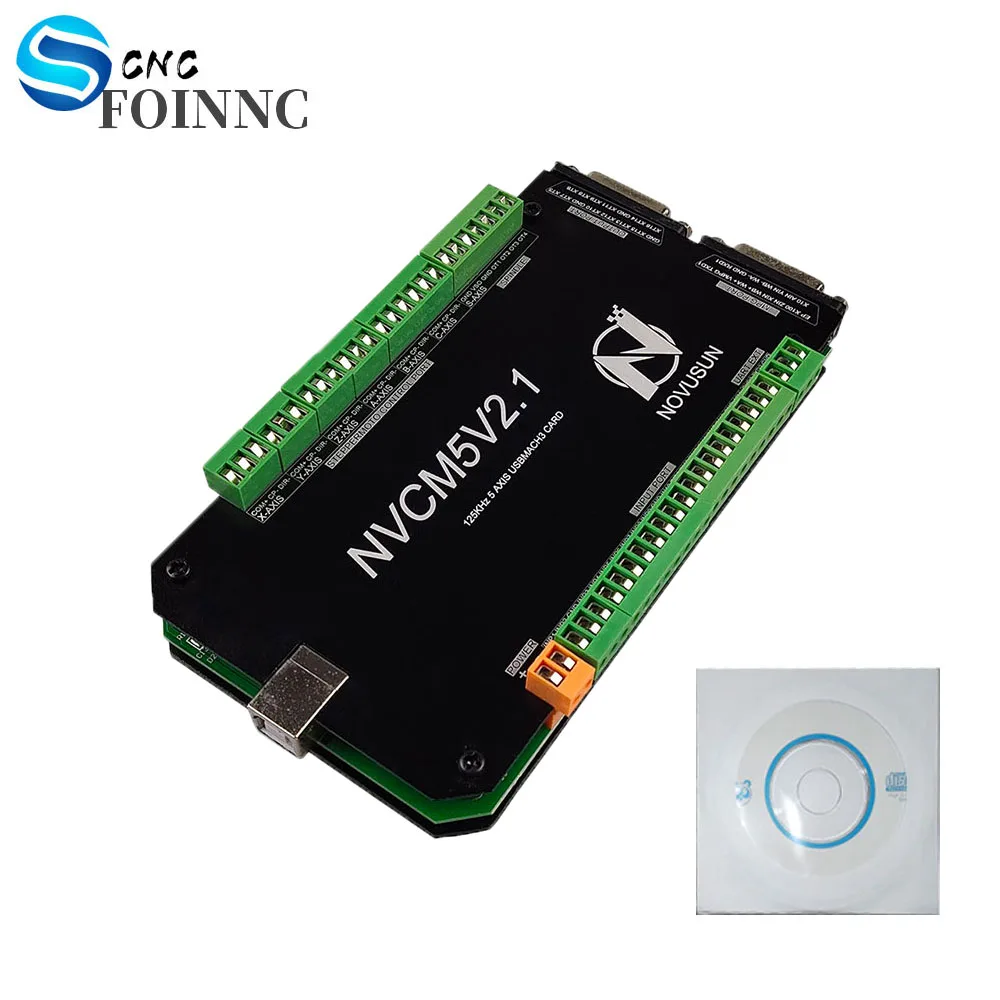

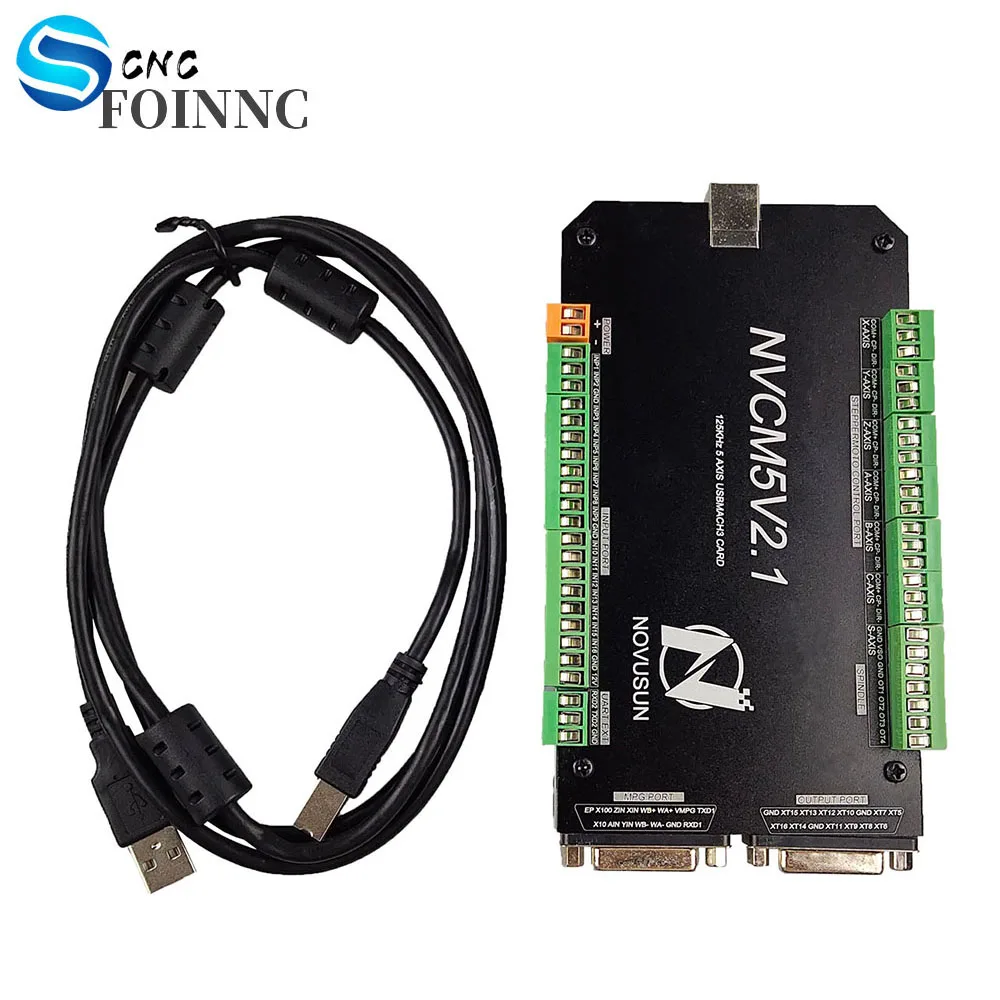

Карта управления * 1 USB сигнальный кабель * 1 CD * 1
Описание продукта:
NVCM-это 6-осевой контроллер движения, который мы потратили 1 год на разработку. NVCM поддерживает программное обеспечение Mach3, через USB-порт для связи с компьютером.
Параметры производительности:
Поддержка USB; Встроенный 16 портов фотоэлектрический изолированный входной интерфейс; Встроенный 16 портов фотоэлектрический изолированный выходной интерфейс; Встроенный 1 порт 0-10 В, скорость вращения шпинделя, аналоговый выходной интерфейс (можно изменить на Выход PWM); Встроенная поддержка 6-осевых шаговых систем max, импульсный выход 125 кгц для каждой оси; Встроенный чип управления движением руки; Основное устройство имеет вход источника питания 12 В-32 В постоянного тока, ток должен превышать 1 А;
Внешний вид и размер:

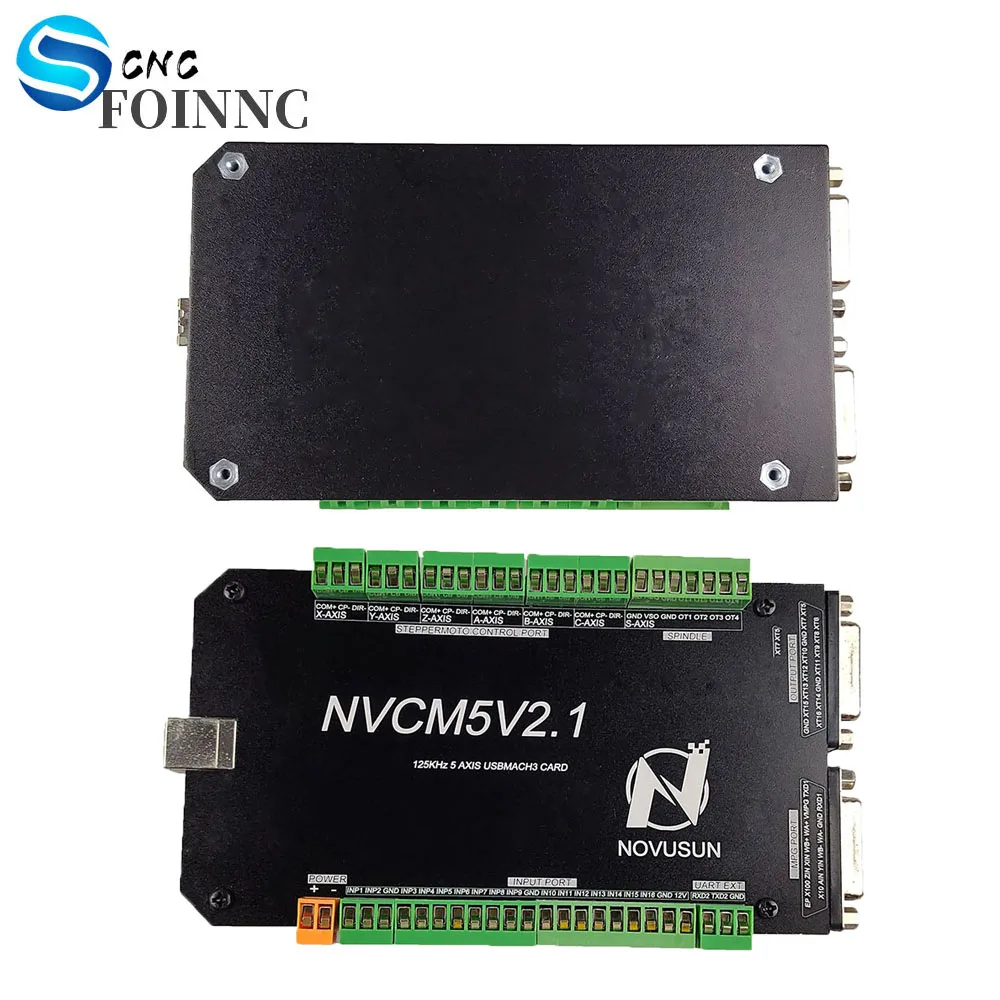

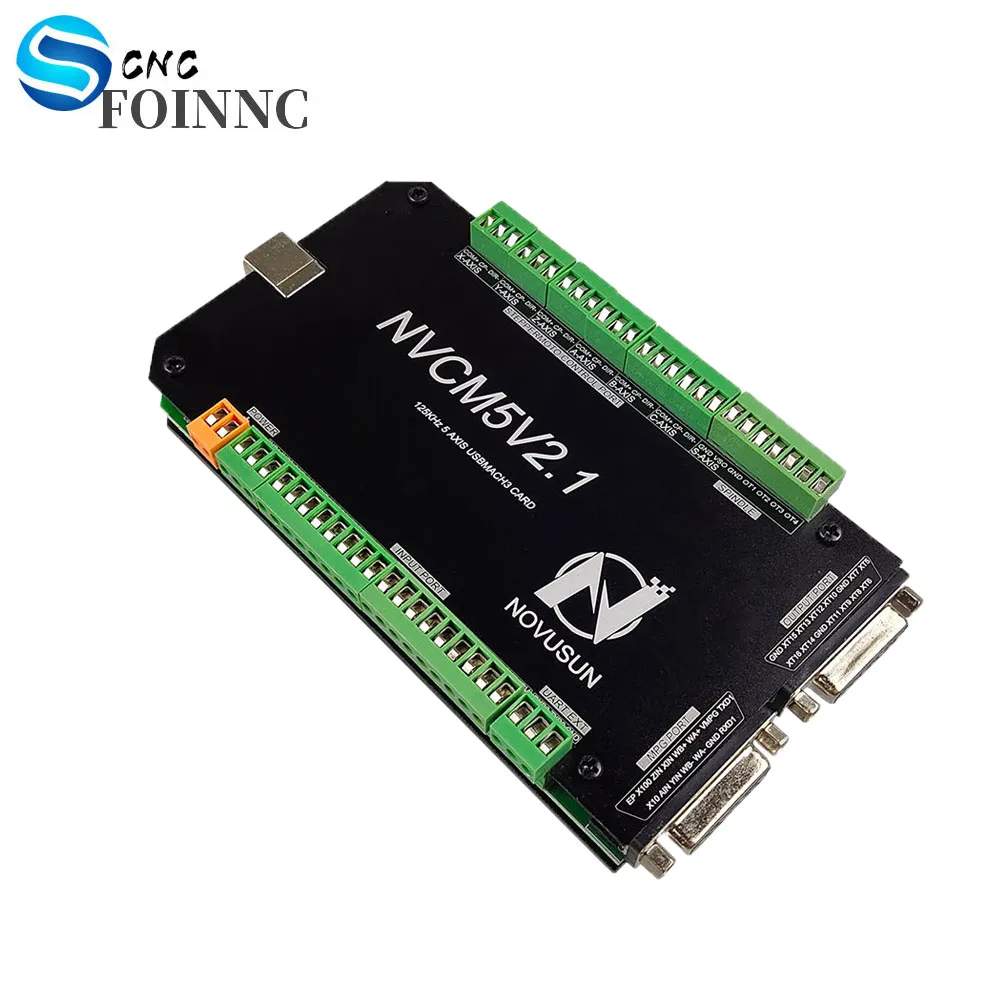

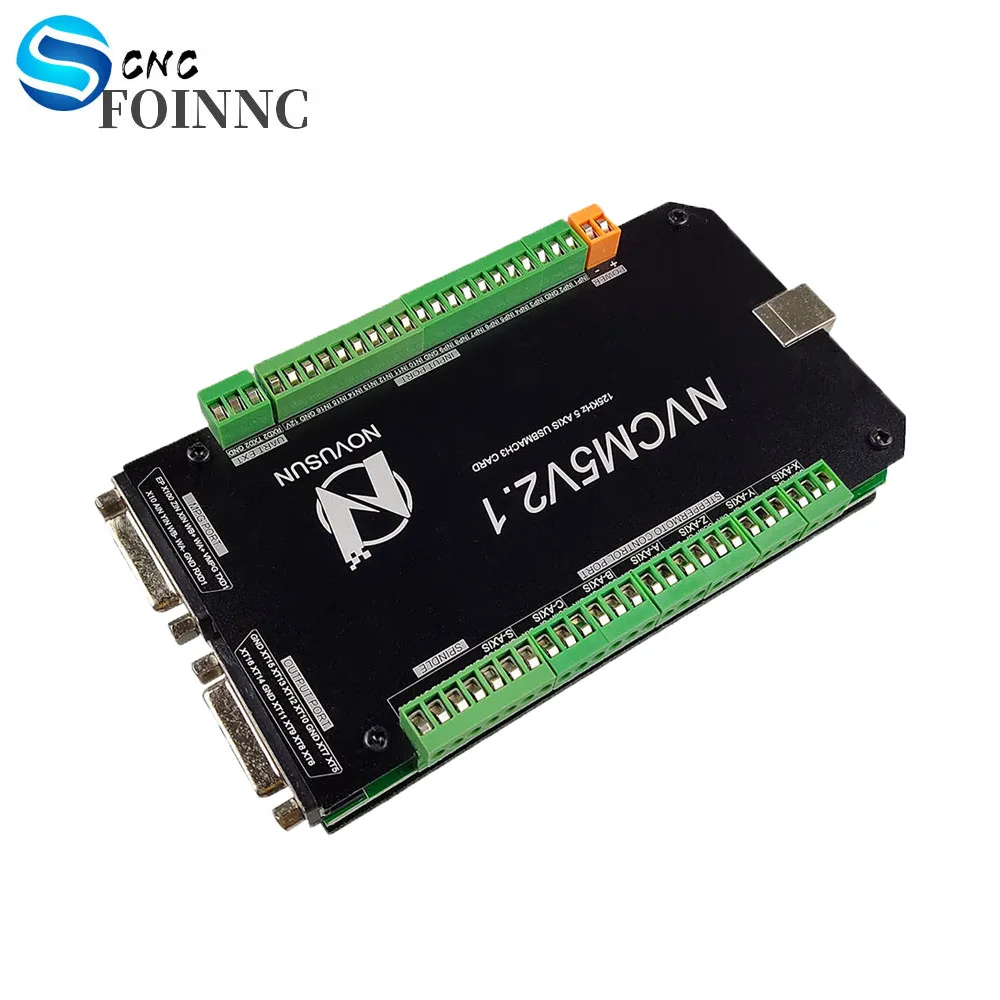

Контроллер движения NVCM имеет герметичную открытую конструкцию, есть 4 отверстия для установки Нижняя часть. Мы можем закрепить 2 отверстия диаметром 3 мм в шкафу и установить контроллер в Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и рис. 1-2: Общий размер изделия составляет 150 мм * 84 мм * 20 мм; Размер нижней части установки 125,5 мм * 71,5 мм.
Схема питания:
Определение проводки:
1. Порт USB 2. Основной вход питания 3. Входной порт Limit/Home/Estop/Probe 4. Интерфейс последовательного расширения 5. Порт MPG 6. Универсальный выходной интерфейс 2 7. Выход управления шпинделем/универсальный выходной интерфейс 1
