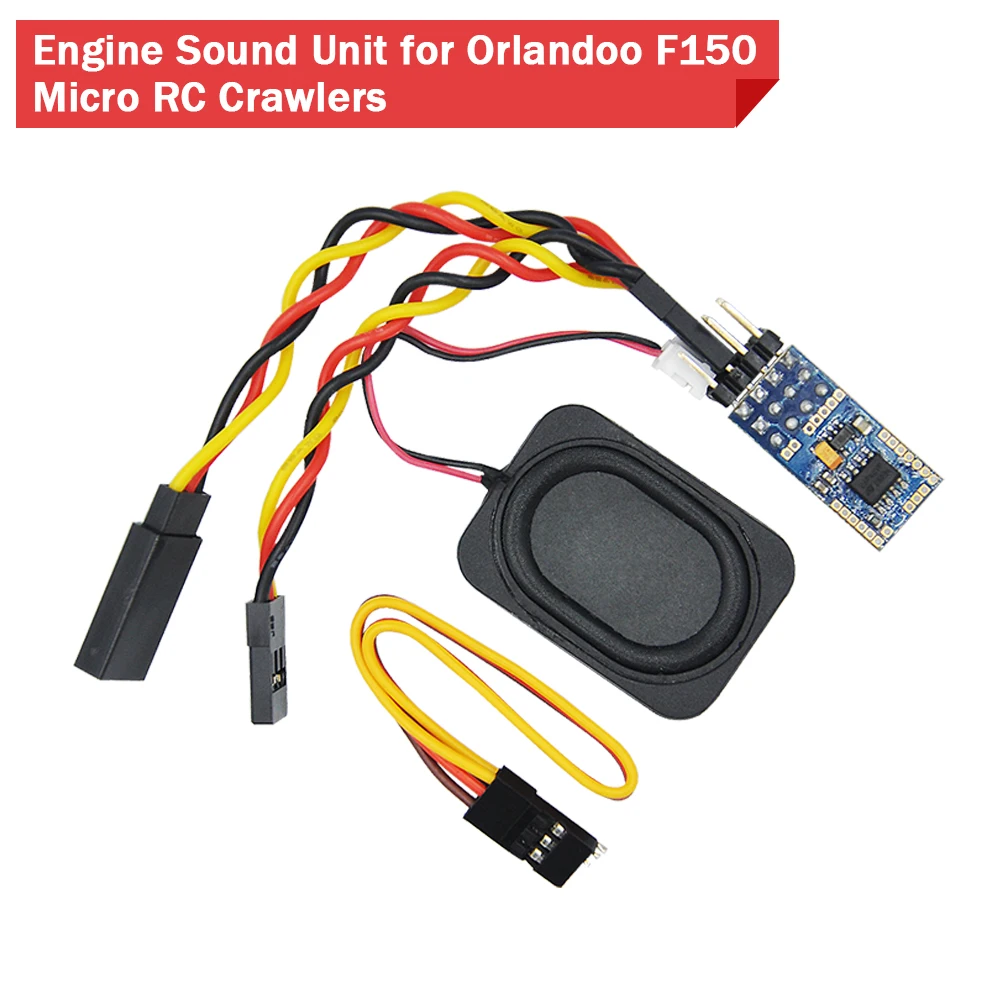

Программируемый Мини-модуль USB для двигателя Orlandoo F150, OH35P01, JJRC Q64, Q65

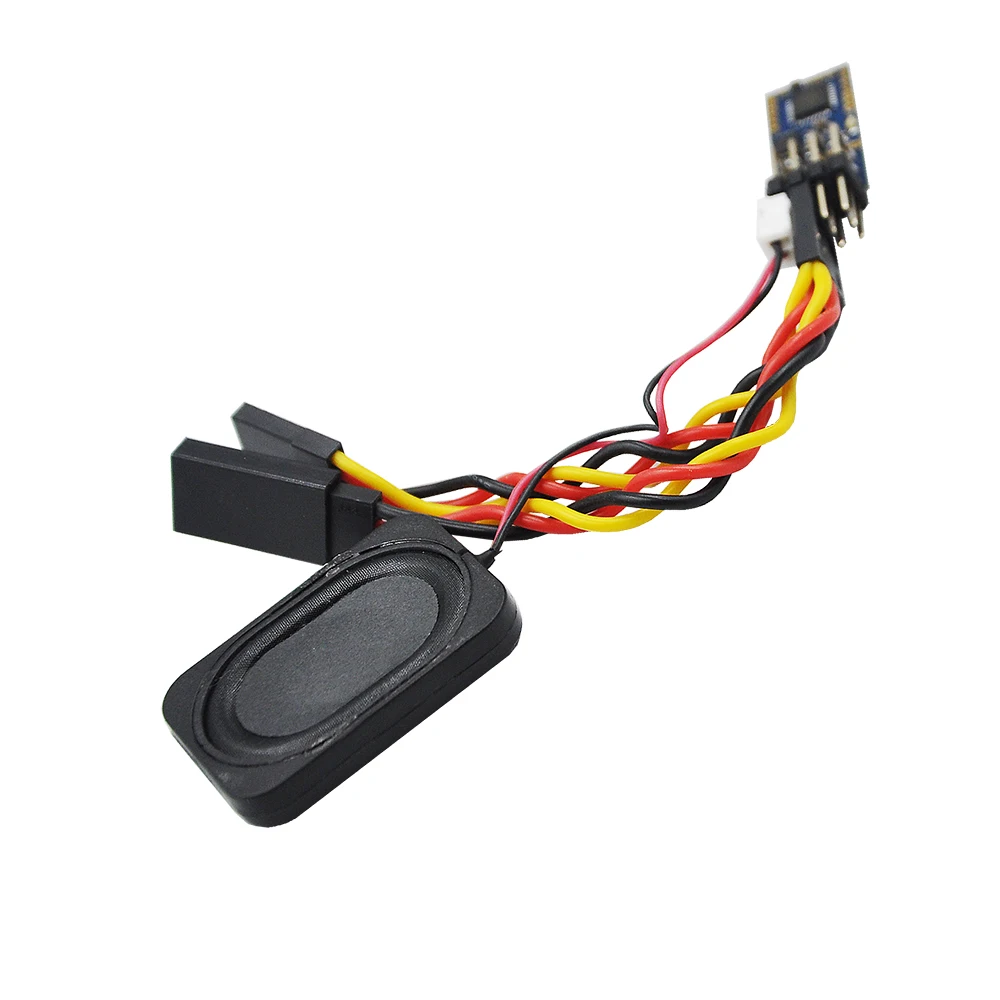

Новый программируемый Мини звуковой блок двигателя dasmicro TBS

Этот звуковой блок разработан для электропривода Радиоуправляемый трейлер или грузовика. Он может использоваться для автомобилей с дистанционным управлением 1:32, 1/24 и 1/18, особенно подходит для преобразования с дистанционным управлением 1:24 ITALERI и Revell 1:24. Создайте более 30 различных звуковых файлов для многих европейских и американских двигателей прицепов и грузовиков.

Особенности:

-Качество звука 22 кГц

-Внутренний усилитель мощностью 1 Вт на динамиках 8 Ом

-Сигналы приемника используются для информации о скорости, что позволяет использовать бесщеточный или постоянный двигатель

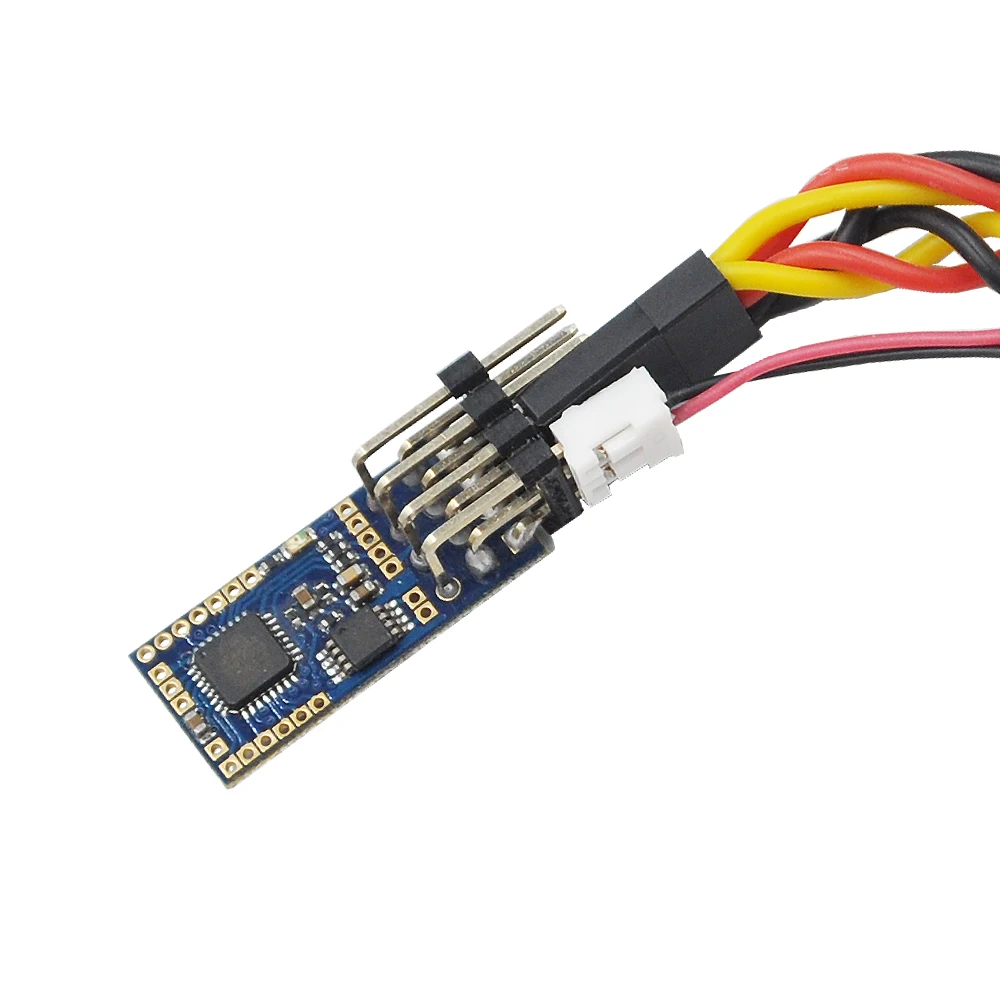

-Полностью собран по технологии SMD (без тяжелых, чувствительных к вибрации компонентов)

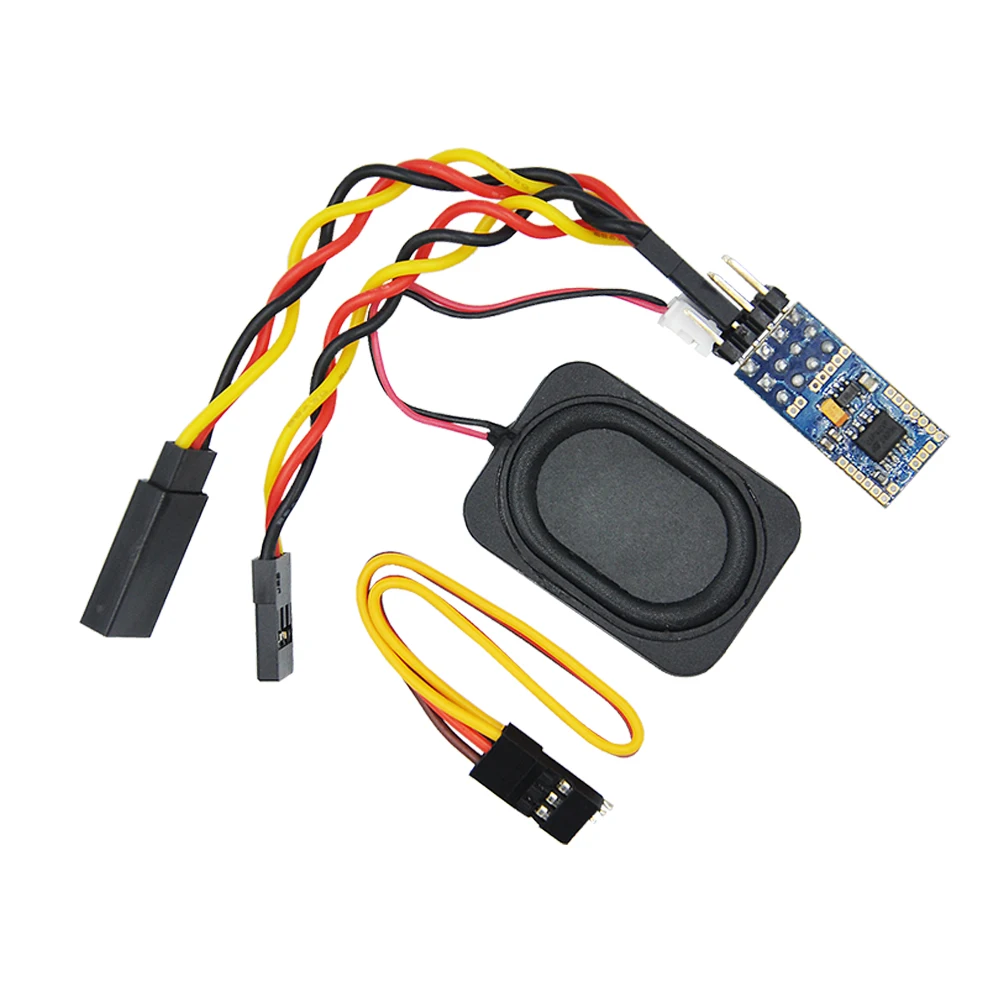

-Все провода включены

-Очень маленький размер и вес

Технические данные:

Бренд: dasmicro

Товар: программируемый звуковой блок

Размеры: 11x23,5x3,2 мм (мин. 11x16x3,2 мм)

Напряжение: от 3 В до 5 В (поставляется приемником) обратите внимание на максимальное напряжение питания 5 в!

Ток: приложение. 10 мА без звука, приложение. 250 мА при максимальной громкости

Динамик: 8-32 Ом

Выходная мощность: 1 Вт при 8 Ом при 5 В; 0,6 Вт при 8 Ом при 3 в

Пропорциональные входы: от 1 мс до 2 мс

Качество звука: до 22 кГц

Выбор звука воспроизведение с помощью 3-позиционного переключателя (тумблер)

Для этого режима управления нужен тумблер с нейтральным положением (рекомендуется) или общий пропорциональный канал.

Выбор звука или функции:

Желаемый звук (например, звук № 3 или функция) выбирается путем нажатия переключателя/палки 3 раза из нейтрального положения в высокое положение (> 1,8 мс). Выбранный звук/функция срабатывает/воспроизводится, нажимая переключатель/вставляя в низкое положение (<1,2 мс). Последний выбранный звук/функция могут срабатывать несколько раз, без нового выбора.

Обучение звуковому блоку для тумблера/управления джойстиком

1. Включите передатчик и приемник. Светодиодный быстро мигает-> обычный режим. Установите Стик дроссельной заслонки к минимуму и Контролируйте центральное положение тумблера.

2. Время обучения мосту составляет около 0,5 секунд, пока не получится звуковой сигнал-> светодиод. Вкл. На данный момент сохраняются все нейтральные позиции.

3. Переместите джойстик дроссельной заслонки в желаемую точку ускорения (положение джойстика дроссельной заслонки, где останавливается Неработающая полоса, и запускается звук двигателя) и нажмите переключатель/джойстик канала управления один раз. -> Воспроизводится короткая последовательность ускорения. Теперь определена мертвая (нейтральная) полоса скоростного канала.

4. Переместите джойстик дроссельной заслонки в положение полной скорости и снова нажмите на переключатель/джойстик канала управления (например, pos.3). -> Воспроизводится короткая последовательность полной скорости. После этого звуковой блок снова в нормальном режиме работы. Все специальные звуки можно управлять, как указано выше.

Предустановка звука/функции для грузовика Volvo:

1. Запуск/Выключение звука двигателя (нажатие переключателя/палка 1 раз из нейтрального положения в высокое положение)

2. Гудок (нажмите переключатель/Вставьте 2 раза из нейтрального положения в высокое положение)

3. Увеличение громкости (нажмите переключатель/вставьте 8 раз из нейтрального положения в высокое положение)

4. Уменьшение громкости (9 нажатий переключателя/палки из нейтрального положения в высокое положение)

КликЗдесь Для загрузки:

Https://drive.google.com/drive/folders/1ZzSm8SUmgl3fRo68Gjdzf5qI-1h4QMaM?usp=sharing

Инструкция по микрозвуковому блоку TBS

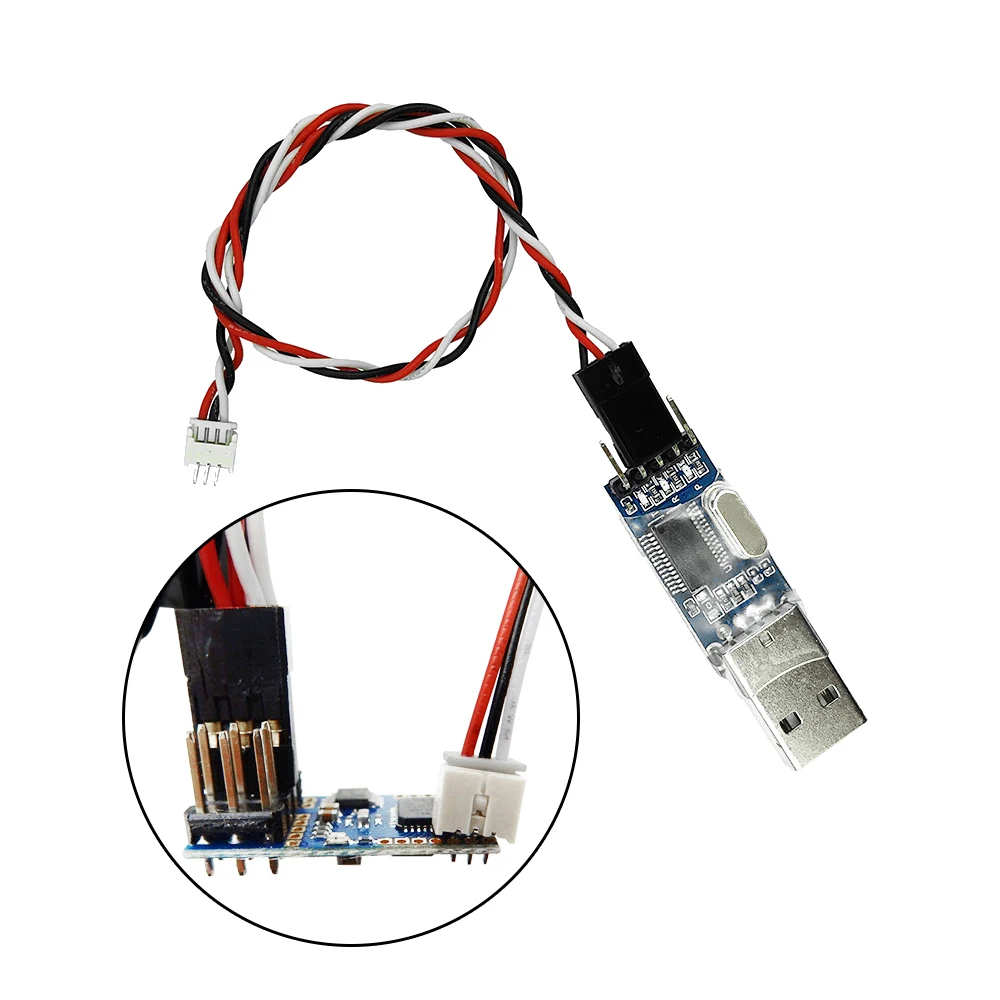

Программное обеспечение для программирования

Руководство по программированию

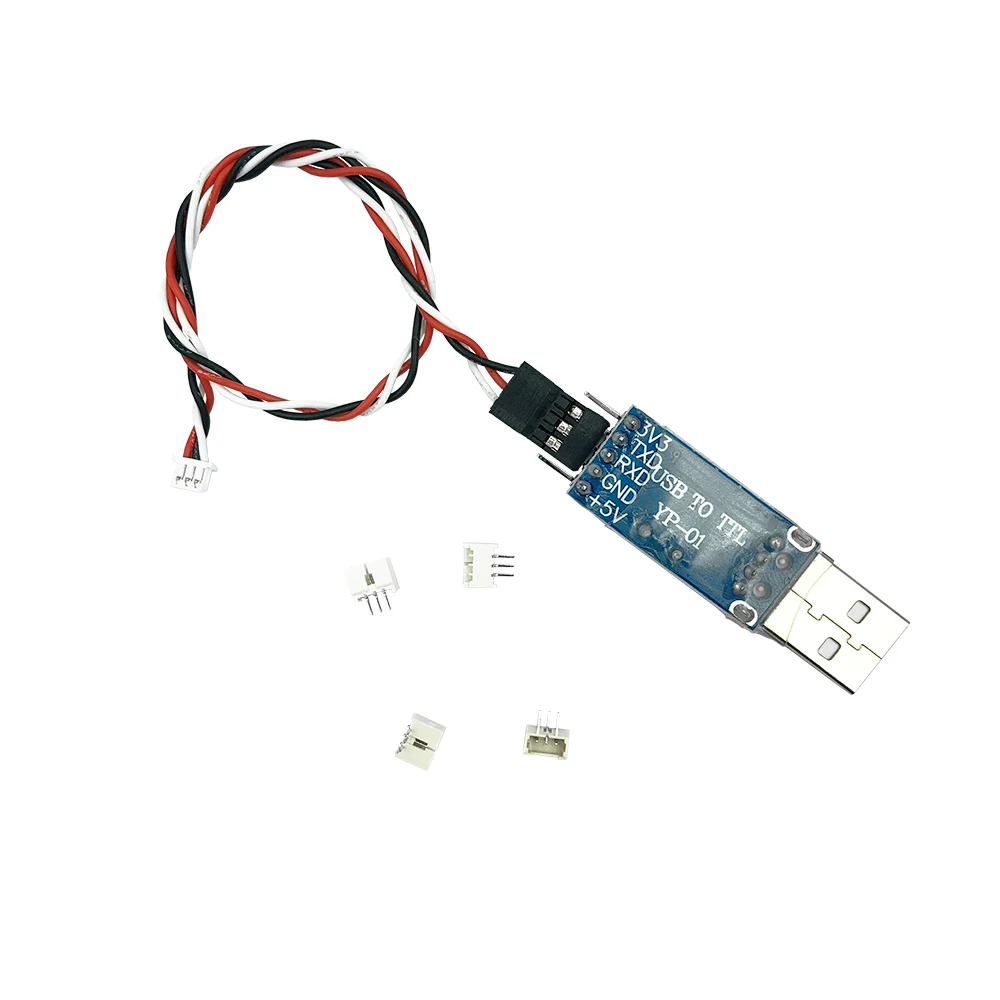

Драйвер USB

Звуковая библиотека
