Последнее обновление: 03.04.2022

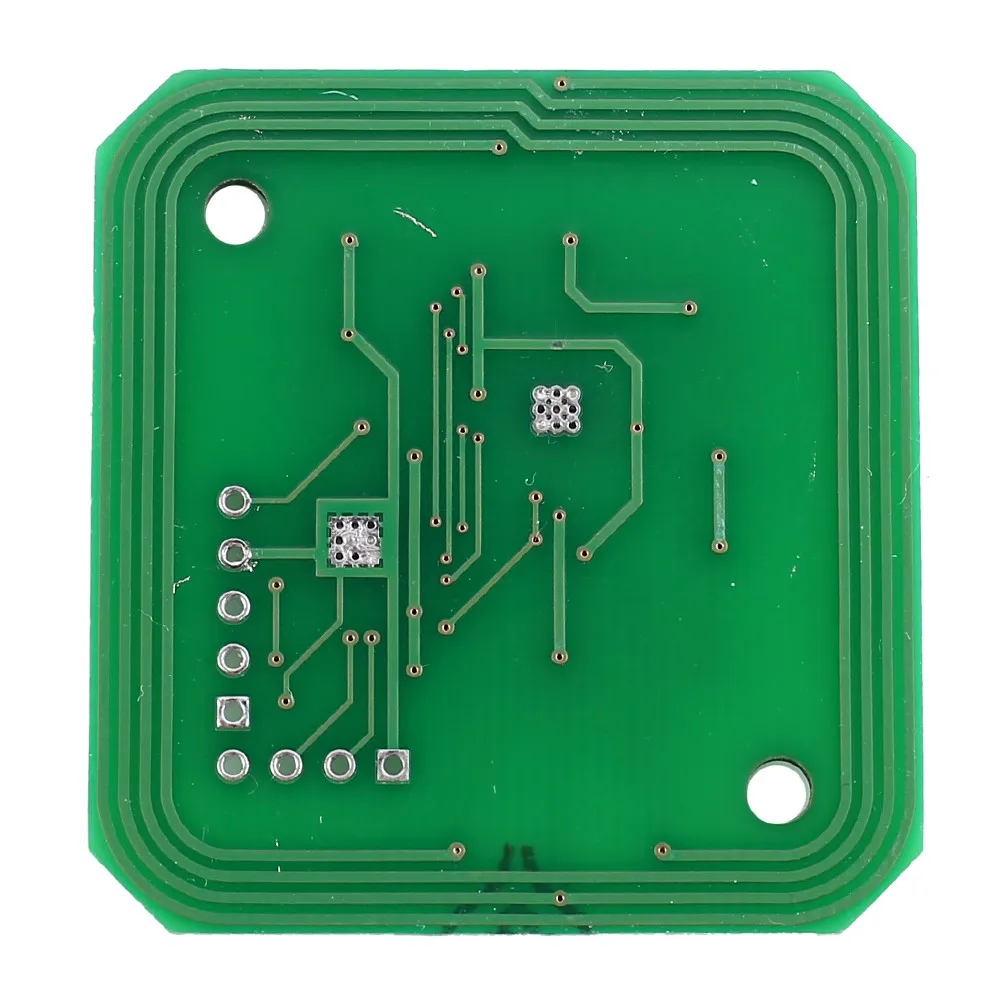

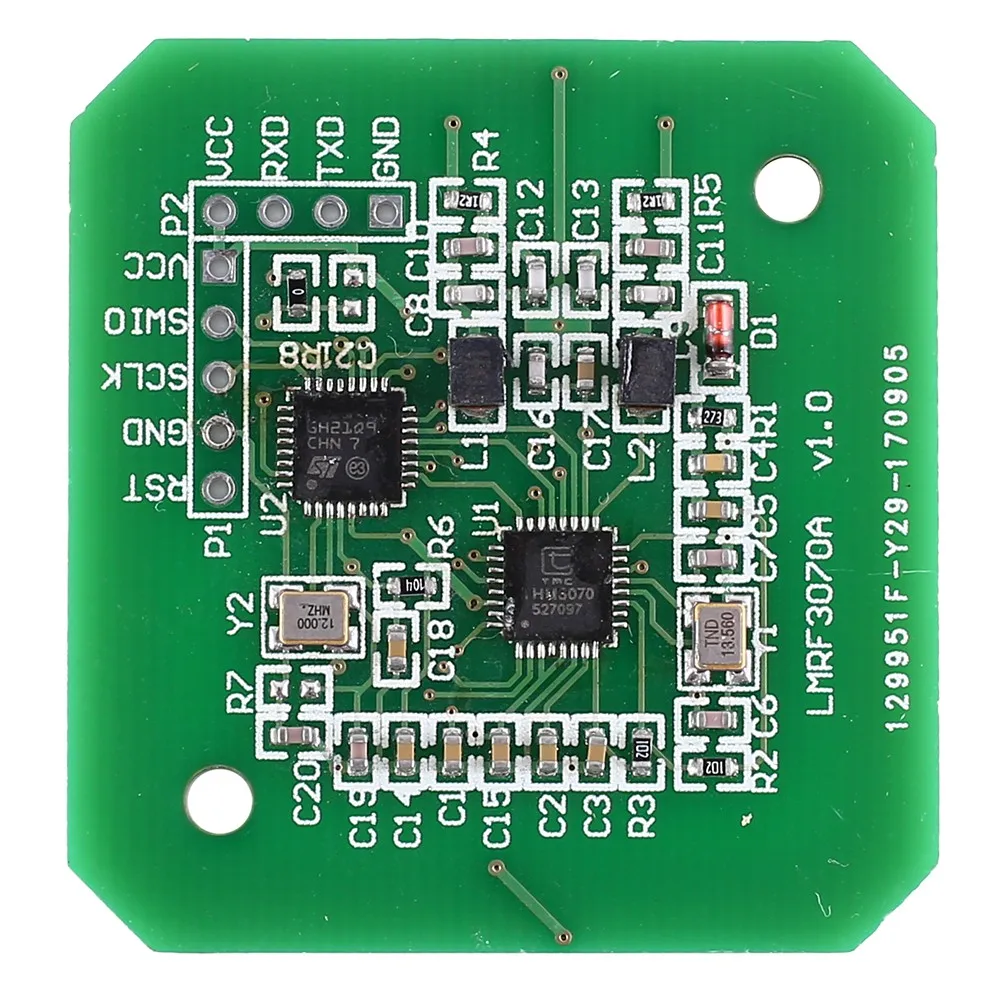

Itam 1: модуль чтения карт LMRF3070A:
Набор данных:Http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/13740.rarМодуль считывания бесконтактных карт LMRF3070A-это встроенный модуль считывания карт для бесконтактных приложений для карт.Продукт инкапсулирует протокол связи бесконтактной карты и широко используемый процесс бесконтактной карты в небольшом встроенном модуле.Пользователю не нужно понимать сложный Бесконтактный протокол связи и не нужно читать спецификацию карты, только через очень простой интерфейс последовательной связи и инструкции позволяют управлять бесконтактной картой для выполнения сложных операций потока карты. Поддержка нескольких протоколов (ISO14443 Тип A/B, ISO15693 и т. Д., чтобы сделать его более широко используемым. Модуль чтения карт LMRF3070A имеет характеристики простой и простой в использовании, высокая надежность, малый размер и т. д., обеспечивая быстрое развитие нетерминальных разработчиков.Доступ к терминалу считывания карт. Поддерживающая плата разработки и различные процедуры применения предоставляют пользователям подробные инструкции по использованию, что делает Бесконтактное приложение для карт больше не таинственным.Этот модуль может быть применен ко всем видам бесконтактных карт, которые должны быть завершены. В терминальном оборудовании процесса транзакций, таких как общественный телефон, атм, зарядная машина, потребительский терминал, кардридер контроля доступа и т. д. Этот модуль имеет активный режим чтения карт, который может активно считывать идентификационный номер карты.2. Введение в электрические параметры1>. Расстояние считывания карт: 40 ~ 70 мм2>. Интерфейс: последовательный порт-TTL3>. Тип поддерживающей карты: Бесконтактная карта, соответствующая ISO/IEC14443 type A/B, ISO/ICE15693, включая ID-карту, CPUКарты, карты M1, автобусные карты, банковские карты, карты социальной защиты, торговые карты и т. Д.4>. Максимальный рабочий ток: 50 мА (3 В)5>. Рабочая температура:-20 ° ~ 85 °6>. Рабочая влажность: 5% ~ 95% относительной влажности7>. Размер модуля: 40*42*4 мм

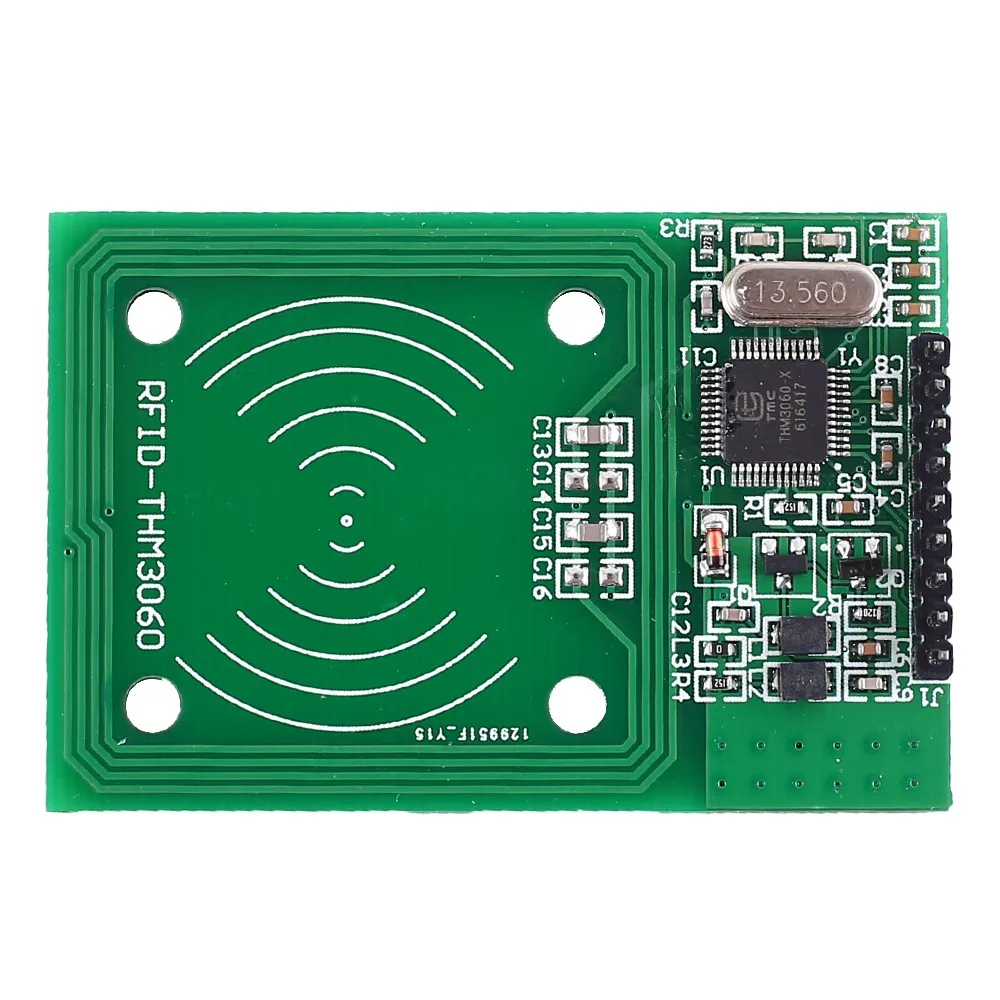

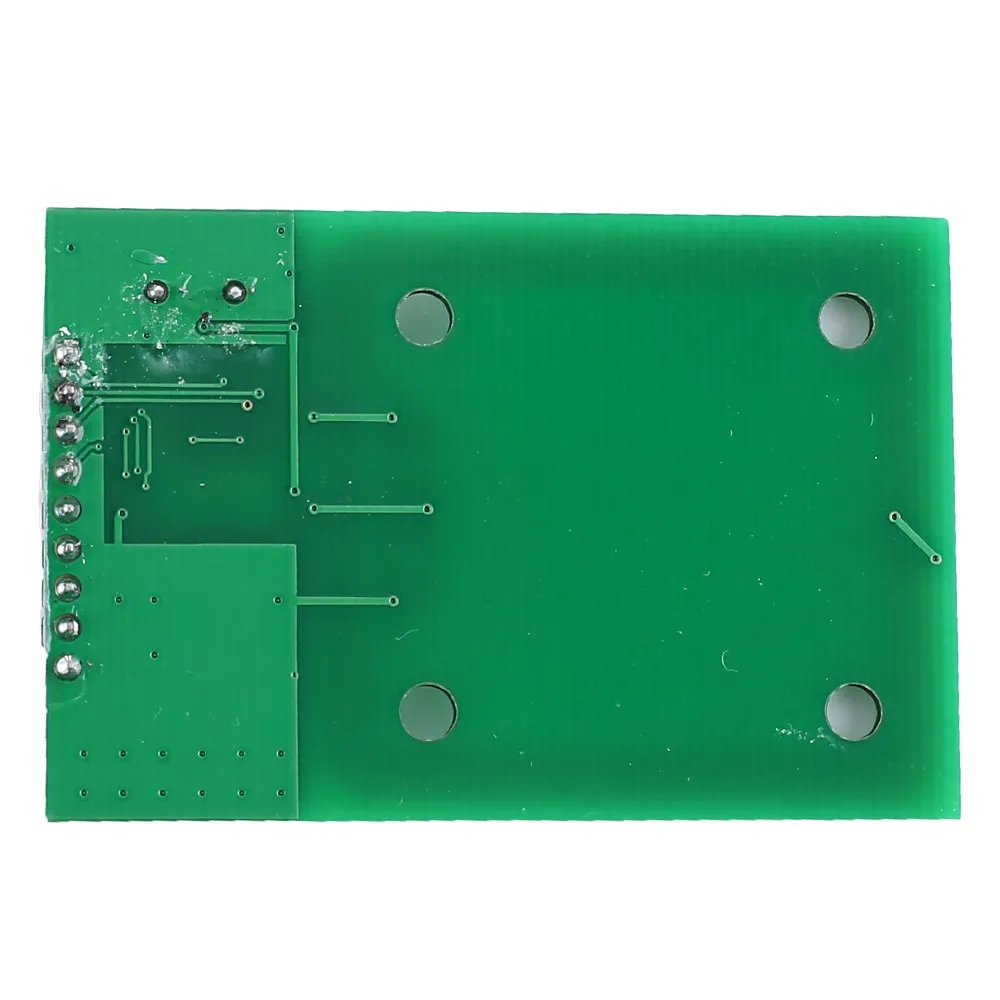

Пункт 2: THM3060 RFID модуль:
Это основано на дизайне THM3060, может читать бесконтактные смарт-карты, соответствующие ISO/IEC14443 TYPEA/B и ISO/IEC15693 (поддерживает большинство карт на рынке, торговые карты, студенческие карты, автобусная карта, карта социальной защиты, Карта Здоровья жителя, банковская карта, ID карта, вид на проживание и т. д.), простота в использовании, низкая стоимость, Подходит для пользователей передовых приложений, таких как разработка устройств, кард-ридер и т. Д. Пользователи, которым необходимо спроектировать/производить терминалы РЧ-карт. Этот модуль может быть непосредственно загружен в различные формы для чтения. Модуль использует напряжение 3,3 V, и может быть непосредственно подключенный к пользователя через несколько строк SPI интерфейс. Любая Плата ЦП, подключенная и передаваемая, может обеспечить стабильную и надежную работу модуля, а расстояние считывания карты-далеко (7 ~ 8 см). Различные типы карт отличаются;2. Введение для THM3060:THM3060 является мульти-протокол Бесконтактный кард-ридер IC, который соответствует стандартам ISO/IEC14443 TYPEA/B и ISO/IEC15693. Он поддерживает все скорости связи этих протоколов и имеет встроенное усиление приема.И цифровая Демодуляция цепи, питание часов: схема, схема сброса. Поддерживает скорость связи до 848 кбит/с3. Характеристики THM3060:1>. В соответствии со стандартами ISO/IEC 14443 A/B2>. Поддерживает скорость передачи данных 106 кбит/с, 212 кбит/с, 424 кбит/с и 848 кбит/с3>. Соответствие ISO/IEC 15693 поддерживает режимы UART, SPI и прозрачный интерфейс.4>. Этот модуль поддерживает только режим интерфейса SPI.5>. Максимальный объем передачи и получения данных составляет 512 байт, а режим «Прозрачный» неограничен.6>. Внешние часы 13,56 МГц и могут быть использованы в обычных кристаллах.7>. Встроенный аппаратный CRC и таймер приема9>. Встроенный приемный усилитель, несколько периферийных устройств10>. Выходной штырь прерывания11>. Имеет низкое энергопотребление в режиме 3,3 V/5V12>. Совместимость с LQFP48 посылка и небольшой размер4. Введение в электрические параметры:1>. Рабочая частота: 13,56 МГц2>. Расстояние считывания карт: 7 ~ 8 см (разные типы карт отличаются)3>. Поддерживаемые типы карт: ISO14443A ISO14443B ISO15693 mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire4> скорость передачи данных: до 10 Мбит/с5>. Рабочее напряжение: 5 В6>. Рабочая температура:-20 ° ~ 85 °7>. Рабочая влажность: 5% ~ 95% относительной влажности8>. Размер модуля: 60*40*11 мм

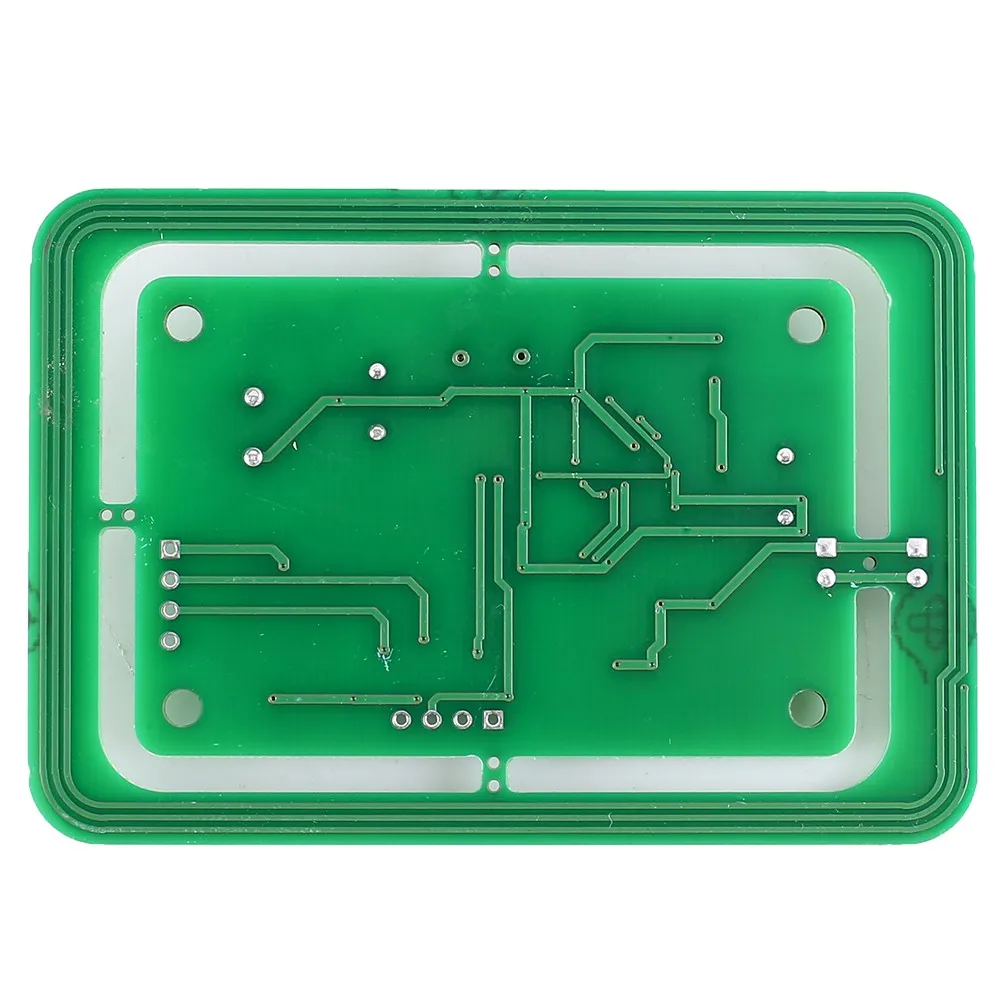

Пункт 3: модуль чтения карт LMRF3030:
LMRF3030 Бесконтактный кард-ридер модуль встроенный кард-ридер модуль специально разработан.Протокол связи бесконтактной карты и широко используемый процесс бесконтактной карты упакованы в небольшой встроенный модуль, и пользователю не нужно понимать сложный Бесконтактный протокол связи.Не нужно читать спецификацию карты, вы можете управлять бесконтактной картой для завершения сложных операций потока карты через очень простой интерфейс последовательной связи и инструкции. Поддержка нескольких протоколов (ISO14443 тип A, ISO15693 и т. Д., чтобы сделать его более широко используемым. Модуль считывателя карт LMRF3030 прост и прост в использовании, высокая надежность, малый размер и т. д.Разработчики конечных инструментов обеспечивают способ быстрого развития бесконтактных картриджей. Поддерживающая плата разработки и различные процедуры применения предоставляют пользователям подробные инструкции по использованию.Сделать бесконтактные приложения для карт больше не таинственно. Этот модуль может быть применен к различным терминальным инструментам, которые должны завершить процесс транзакции бесконтактной карты, таким как общественный телефон, ATM и перезарядка.Машины, потребительские терминалы, считыватели карт доступа и т. д. этот модуль имеет активный режим чтения карт, который может активно считывать идентификационный номер карты.2. Введение в электрические параметры1>. Расстояние считывания карт: 80 ~ 90 мм2>. Интерфейс: последовательный порт (TTL уровень, RS232 уровень)3>. Тип карты поддержки: Бесконтактная карта, соответствующая ISO/IEC14443 type A, ISO/ICE15693,4>. Включая CPU карту, M1 карточку автобуса, банковскую карту, карту социальной защиты, торговую карту и т. Д.5>. Максимальный рабочий ток: 110 мА (5 В)6>. Рабочее напряжение: 5 В7>. Рабочая температура:-20 ° ~ 85 °8>. Рабочая влажность: 5% ~ 95% относительной влажности9>. Размер модуля: 80*55*8 мм
