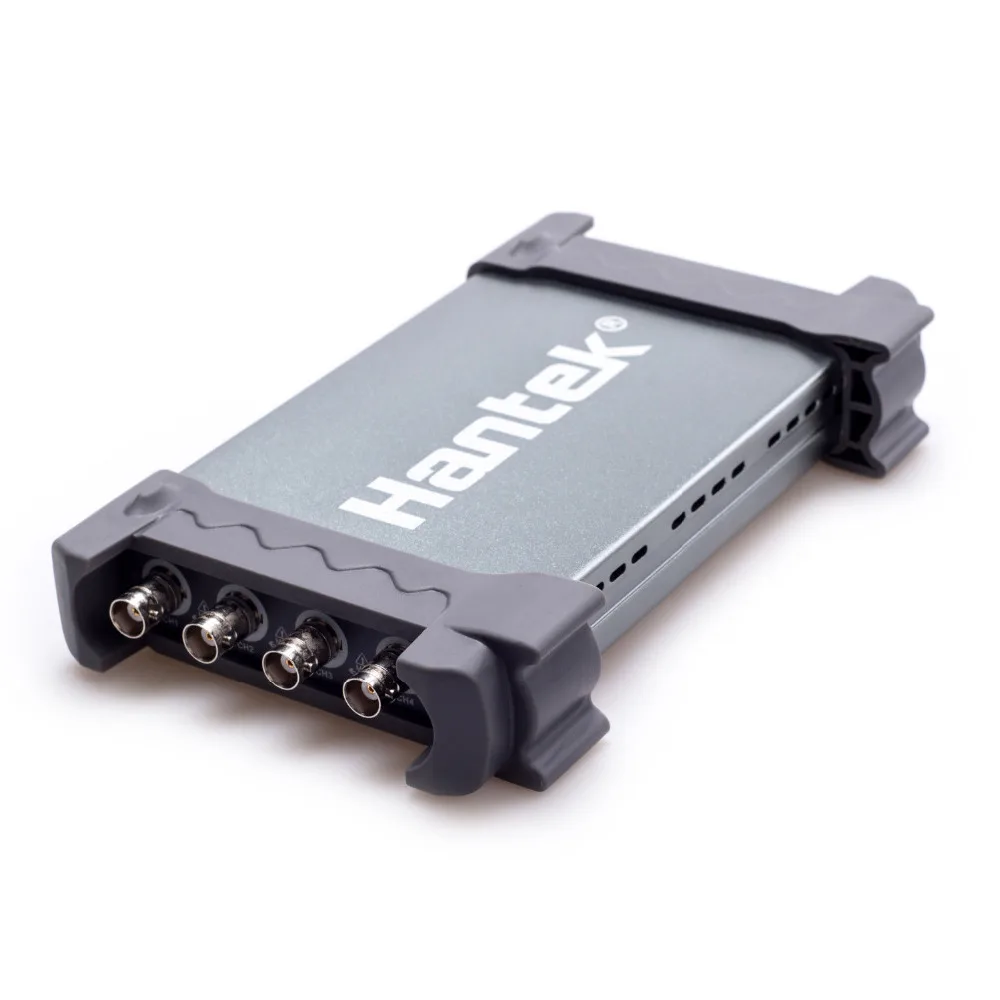

Автомобильный Виртуальный осциллограф Hantek 6074BE, 4-канальный

Hantek 6074BE 4-канальный Автомобильный цифровой USB-осциллограф, 70 МГц

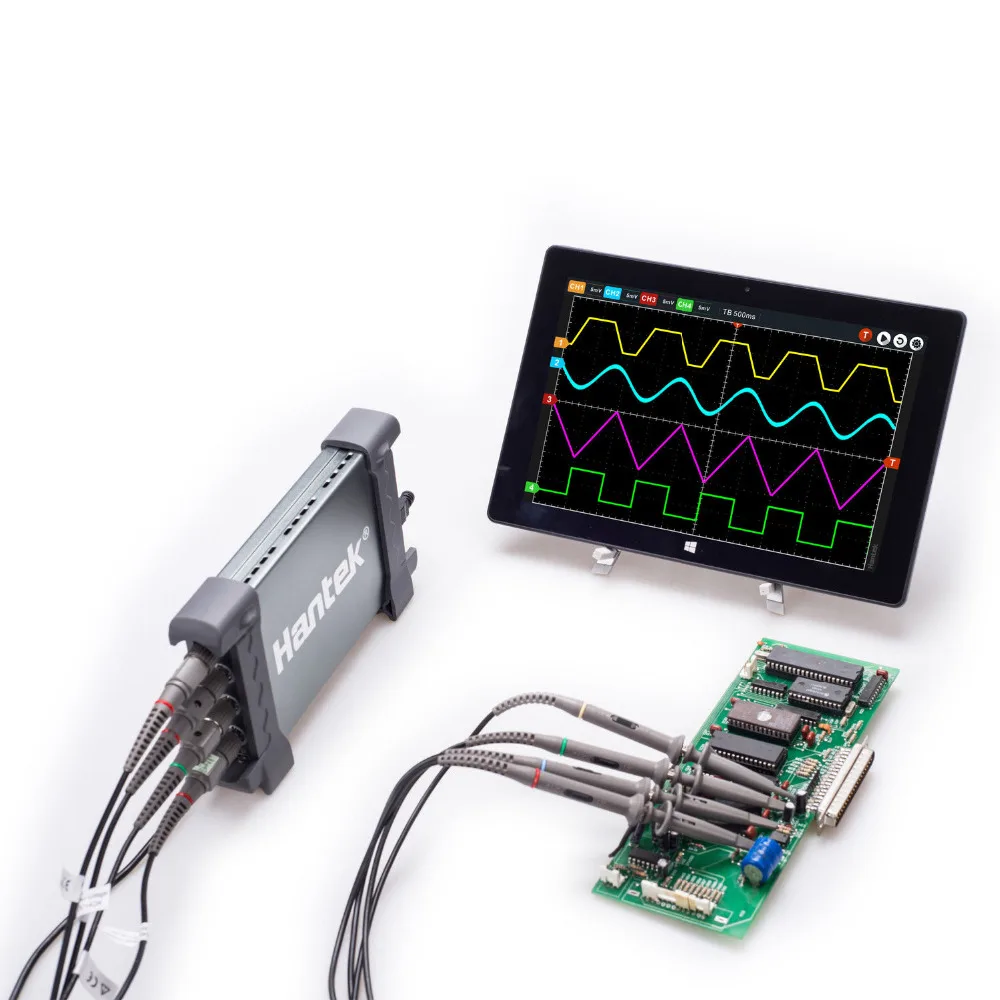

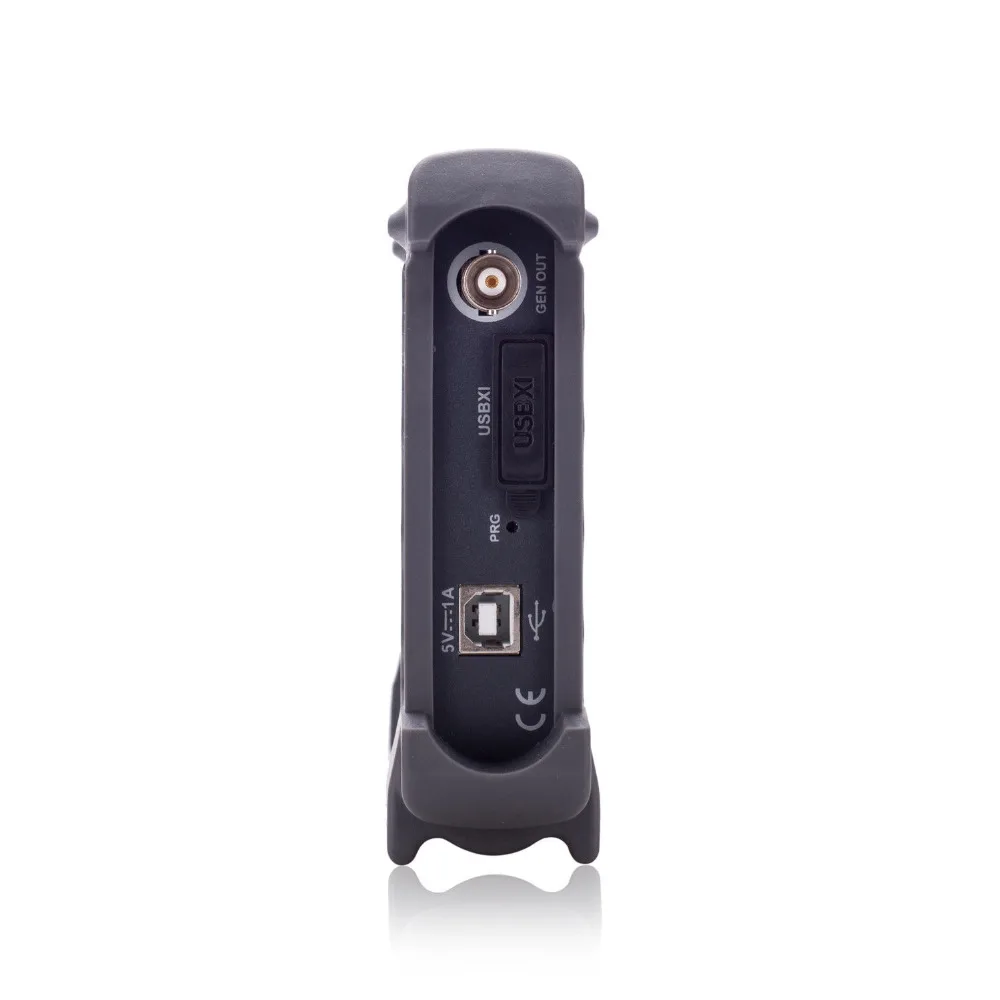

Стандартное оснащение более 80 типов функций измерения автомобиля (действие зажигания/датчик/Диагностика шины/исполнитель/запуск и зарядка), интерфейс USB 2,0 plug and play, не требует дополнительного питания, поддержка планшетных ПК, поддержка WIN10/ WIN8/WIN7 и т. д. Бесплатное постоянное обновление программного обеспечения, более высокая производительность, поддержка USBXI, простота в эксплуатации. Осциллограф с 4 изолированными каналами, частота дискретизации в реальном времени 1 Гвыб/с, высокая Входная чувствительность 2 мВ в-10 В/дел и большой входной диапазон, высокая полоса пропускания 70 МГц, малый размер, легко носить с собой. Функция динамического отслеживания курсора, записи формы волны и воспроизведения. Особенности: Стандартное оснащение более 80 типов функций измерения автомобиля: Первая Диагностика: впускной коллектор вакуум & зажигание, бензиновые испарения регулировочный клапан вакуум & зажигание, холостой ход зажигание выхлопа, старт зажигание выхлопа; Розжиг: первичный и вторичный; Датчик: расходомер воздуха, распредвал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки; Диагностика автобуса: анализ данных CAN-шины, целостность сигнала CAN-шины, сбор данных CAN-шины LH в течение длительного времени, автобус LIN; Исполнитель: бензин/дизель; Цепи стартера и зарядки. Подходит для портативных компьютеров, настольных ПК, И подходит для дикого мобильного использования и деловых поездок. Поддержка WIN10/ WIN8/WIN7 и т. д. Интерфейс USB 2,0 plug and play, И не нужен дополнительный источник питания. Отличная функция,Более 20 видов функций автоматического измерения, Функция прохождения/сбоя проверки. Находчивая функция запуска, динамическое отслеживание курсора, запись формы волны и функция воспроизведения. Хороший Механический дизайн с небольшим размером, который легко носить с собой. ВВнешний чехол изготовлен из анодированного алюминия.Обладает высокой термостойкостью и абразивной стойкостью с красивым внешним видом. Значительно улучшена твердость поверхности из алюминиевого сплава. Осциллограф с 4 изолированными каналами, Частота дискретизации в реальном времени 1 Гвыб/с, 2 мВ в-10 В/дел, высокая Входная чувствительность и большой диапазон ввода, высокая полоса пропускания 70 МГц. Данные формы волны можно выводить в EXCEL,BMP,JPG. Усреднение формы волны, послесвечение, контроль легкости, реверс, сложение, вычитание, умножение, деление, дисплей X-Y. Анализатор спектра БПФ. Один компьютер может подключиться к нескольким осциллографам, легко расширить количество каналов. Предоставление библиотеки вторичного развития; Предоставьте примеры разработки Labview \ VB \ VC \ QT. Характеристики: Бренд: Hantek Модель: Hantek6074BE Канал: 4 изолированных канала Полоса пропускания: 70 МГц Входная чувствительность: 2 мВ/дел ~ 10 В/дел Частота дискретизации: 1 Гвыб/с Материал: металл + пластик Размер изделия: ок. 210*125*37 мм/8,3*4,9 * 1.5in Вес изделия: прибл. 458,8 г/16,2 унции Размер посылка: ок. 25*18,5*11 см/9,8*7,3 * 4.3in Вес посылка: прибл. 1320 г/46,6 унции Технические характеристики оборудования:

Модель

Hantek6074BE

Полоса пропускания

70 МГц

Функция измерения автомобиля

Впускной коллектор вакуум & зажигание, бензиновые испарения регулировочный клапан вакуум & зажигание, холостой ход зажигание выхлопа, старт зажигание выхлопа;

Датчик: расходомер воздуха, распредвал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки;

Данные CAN-шины исследуются, целостность сигнала CAN-шины, долгое время обнаружения CAN-шины LH, шина LIN;

Исполнитель: бензин/дизель;

Цепи стартера и зарядки

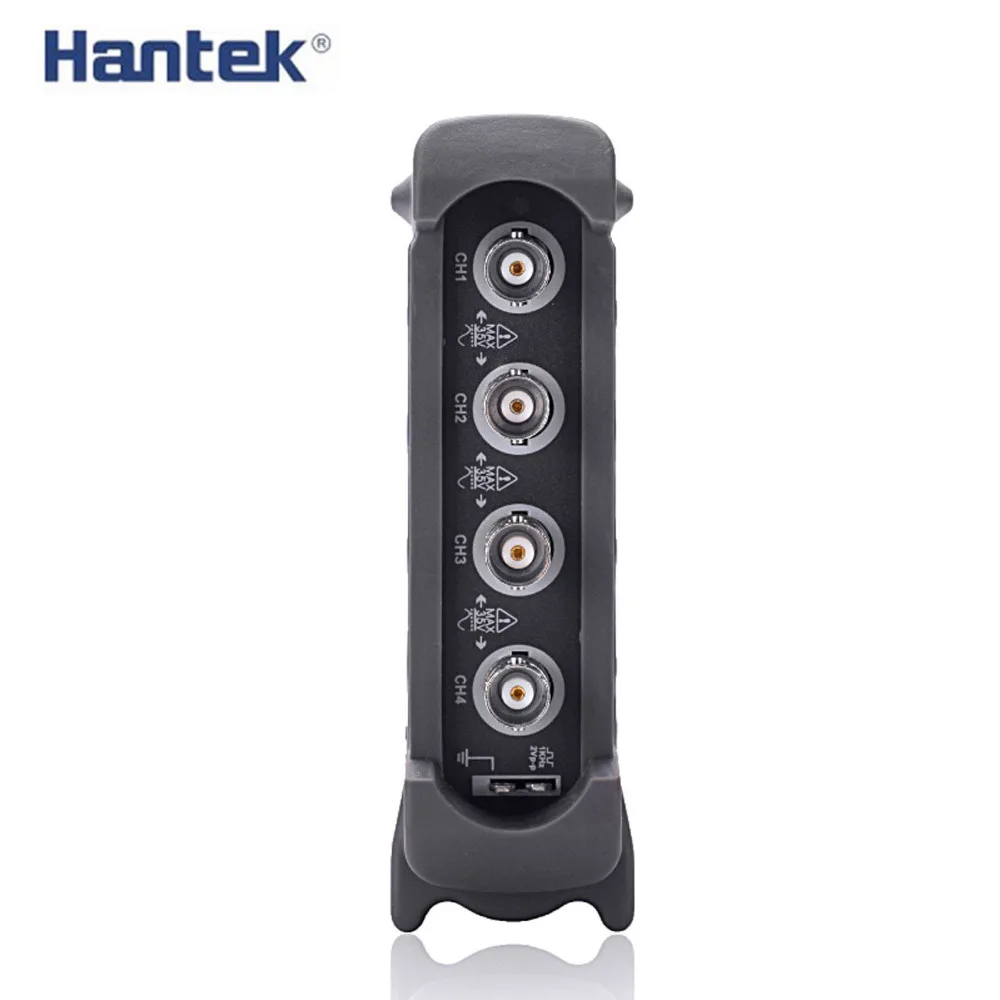

Канал

4 канала

Частота дискретизации в реальном времени

1 Гвыб/с

Глубина памяти

64 к

Точность временной базы

± 50ppm

Временной диапазон

2ns/div-1000s/div (1-2-4 последовательности)

Входное сопротивление

1 МОм 25 ПФ

Входная чувствительность

2 мВ/деление~10 В/деление

Вертикальное разрешение

8 бит

Вертикальный диапазон смещения

2 мВ в ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд; Пробник 200 мВ ~ 1000 В/div @ x100; Пробник 2 В ~ 10000 в/div @ x1000

Точность усиления постоянного тока

± 3%

Полоса пропускания

20 МГц

Режим запуска

Край, пульс, видео, альтернатива

Источник запуска

CH1, CH2, CH3,CH4

Процесс формирования сигнала

+,-, X, Дия, БФФ, Инверт

Измерение курсоров

Крест, след, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

210 мм * 125 мм * 37 мм

Вес

0,46 кг

Аксессуар

2 пассивных щупа, 2 Зажим Аллигатор линий

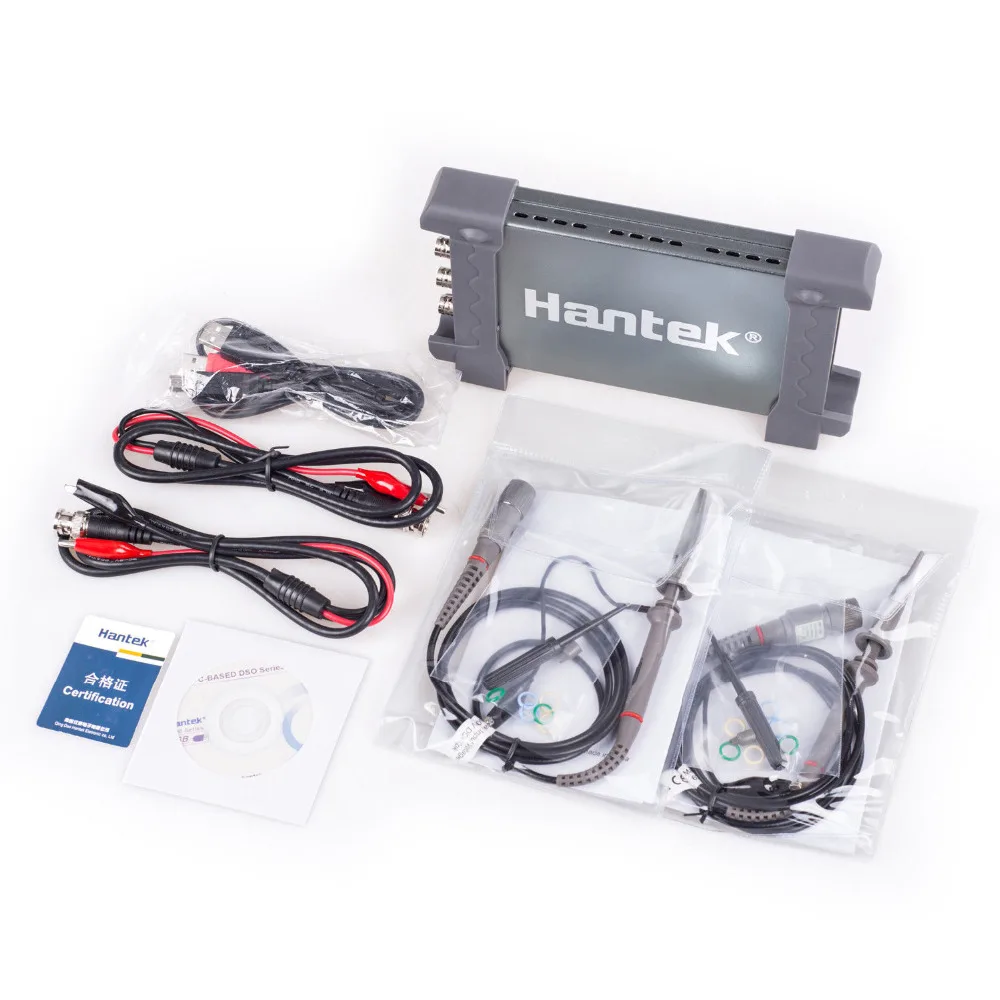

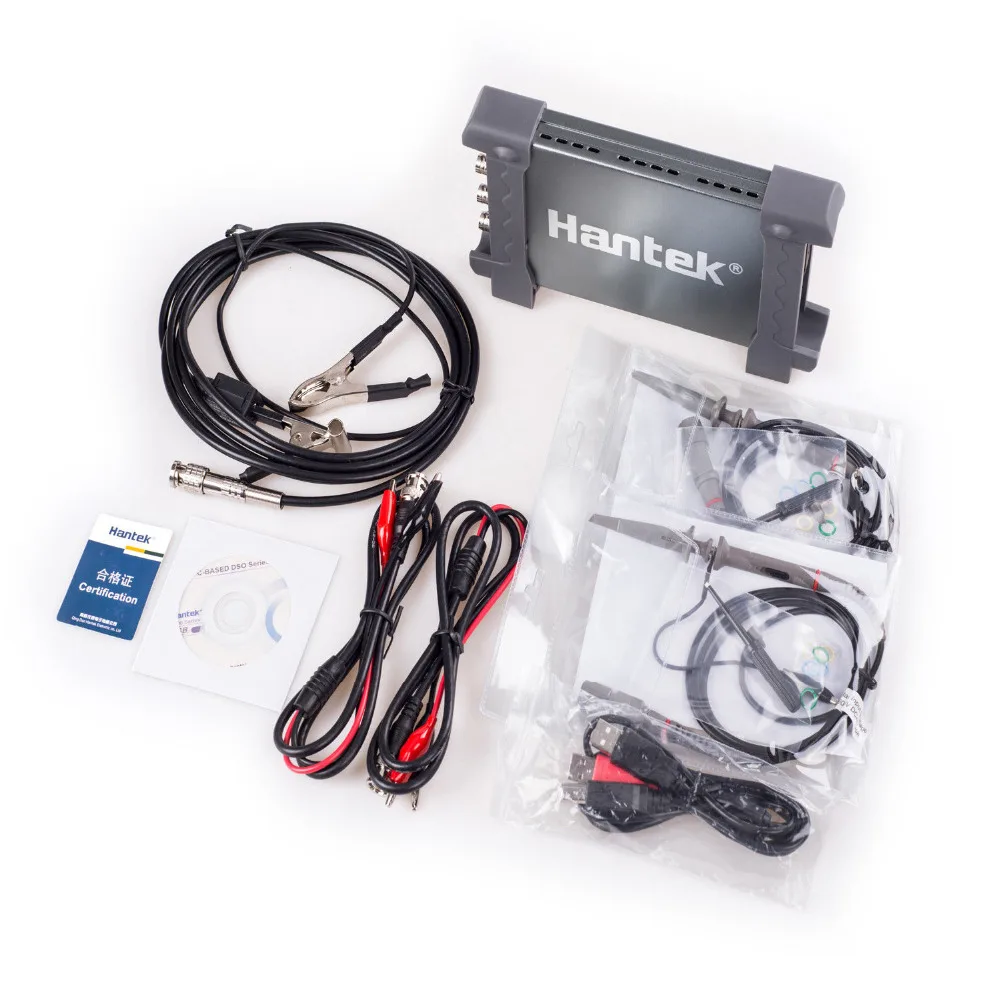

Примечание: Hantek 6074BE Автомобильный диагностический осциллограф на 3 года гарантии! Пожалуйста, внимательно прочитайте компакт-диск данных руководства по эксплуатации, чтобы избежать травм и предотвратить повреждение этого продукта. Комплектация:6074BE 1 * Автомобильный диагностический осциллограф 1 * Большой дельфин/Зажим Аллигатор 1 * щуп для мультиметра 1 * Автоматическое зажигание высокого давления 1 * кабель для автоматического тестирования 1 * набор акупунктурных щупов Кабель 3 * Dolphin/Зажим Аллигатор 1 * USB линия питания 1 * компакт-диск с верхним компьютерным программным обеспечением и руководством пользователя

Характеристики: Бренд: Hantek Материал: алюминиевый сплав + пластик Модель: Hantek6104BE Полоса пропускания: 100 МГц Модель щупа осциллографа: PP-150 Размер изделия: ок. 210*125*37 мм/8,3*4,9 * 1.5in Вес изделия: прибл. 453 г/16,0 унции Размер посылка: ок. 25*18,5*11 см/9,8*7,3 * 4.3in Вес посылка: прибл. 1310 г/46,2 унции Параметры:

Модель

Hantek6104BE

Полоса пропускания

100 МГц

Функция измерения автомобиля

Впускной коллектор вакуум & зажигание, бензиновые испарения регулировочный клапан вакуум & зажигание, холостой ход зажигание выхлопа, старт зажигание выхлопа;

Датчик: расходомер воздуха, распредвал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки;

Данные CAN-шины исследуются, целостность сигнала CAN-шины, долгое время обнаружения CAN-шины LH, шина LIN;

Исполнитель: бензин/дизель;

Цепи стартера и зарядки

Канал

4 канала

Частота дискретизации в реальном времени

1 Гвыб/с

Глубина памяти

64 к

Точность временной базы

± 50ppm

Временной диапазон

2ns/div-1000s/div (1-2-4 последовательности)

Входное сопротивление

1 МОм 25 ПФ

Входная чувствительность

2 мВ/дел ~ 10 В/дел

Вертикальное разрешение

8 бит

Вертикальный диапазон смещения

2 мВ в ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд; Пробник 200 мВ ~ 1000 В/div @ x100; Пробник 2 В ~ 10000 в/div @ x1000

Точность усиления постоянного тока

± 3%

Полоса пропускания

20 МГц

Режим запуска

Край, пульс, видео, альтернатива

Источник запуска

CH1, CH2, CH3,CH4

Процесс формирования сигнала

+,-, X, Дия, БФФ, Инверт

Измерение курсоров

Крест, след, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

210 мм * 125 мм * 37 мм

Вес

0,45 кг

Аксессуар

2 пассивных щупа, 2 Зажим Аллигатор линий

Примечание: Осциллограф Hantek 6104BE на 3 года гарантии! Пожалуйста, внимательно прочитайте компакт-диск данных руководства по эксплуатации, чтобы избежать травм и предотвратить повреждение этого продукта. Комплектация:6104BE 1 * Автомобильный диагностический осциллограф 1 * Большой дельфин/Зажим Аллигатор 1 * щуп для мультиметра 1 * Автоматическое зажигание высокого давления 1 * кабель для автоматического тестирования 1 * набор акупунктурных щупов Кабель 3 * Dolphin/Зажим Аллигатор 1 * USB линия питания 1 * компакт-диск с верхним компьютерным программным обеспечением и руководством пользователя
