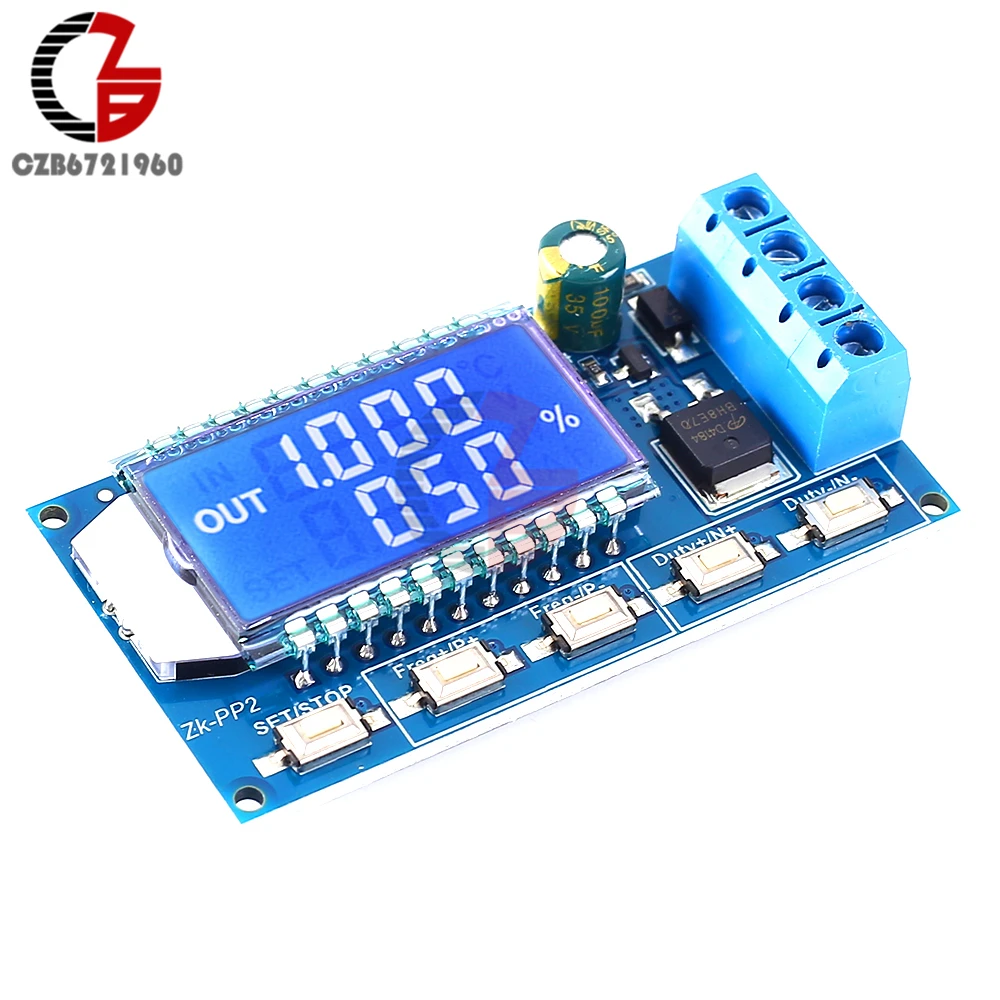

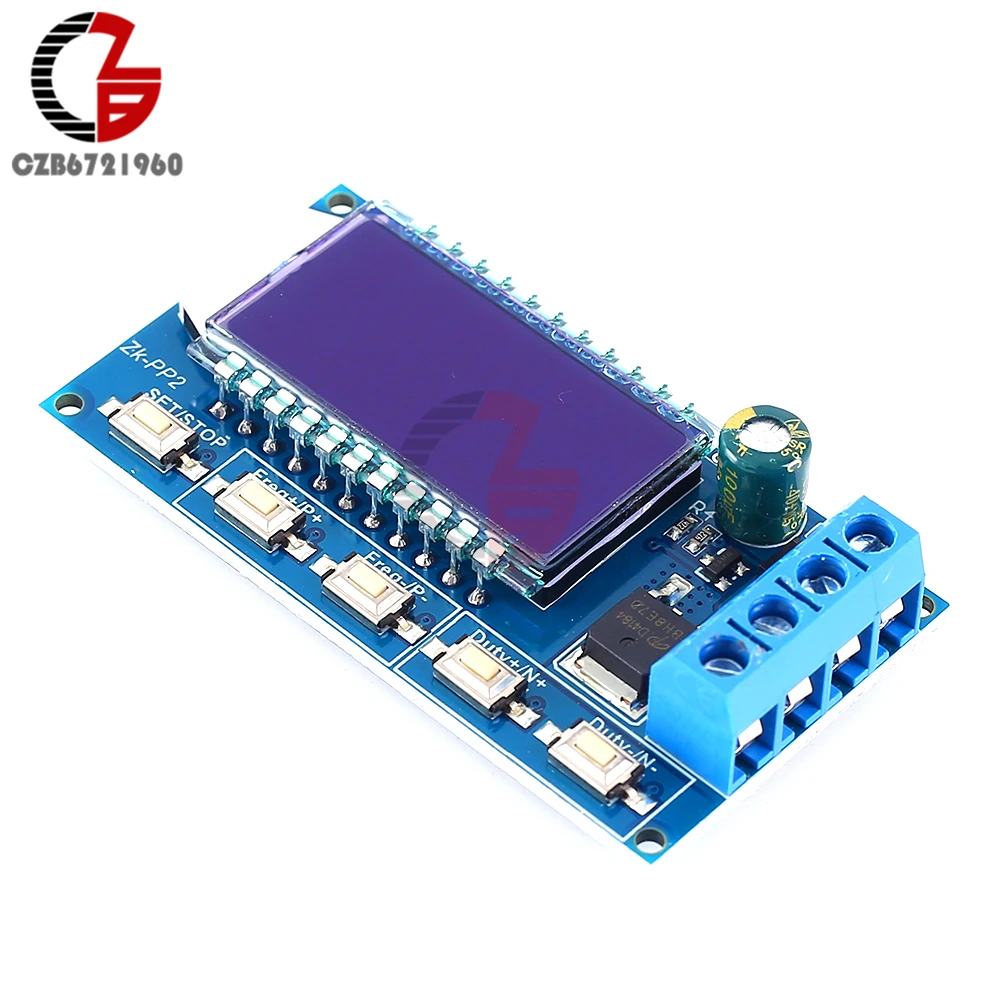

Регулируемый ШИМ-модуль драйвера Генератор импульсных сигналов, 1 канал, 1-150 кГц, 8 А, ЖК-дисплей, рабочий цикл для светодиодного мотора, электромагнитный клапан

1. Описание:

ZK-PP2 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсах и выходных уровнях. Поддерживает двойной режим: режим PWM и импульсный режим. Он поддерживает высокий ток и может быть непосредственно подключен к двигателю. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.

2. Особенности:

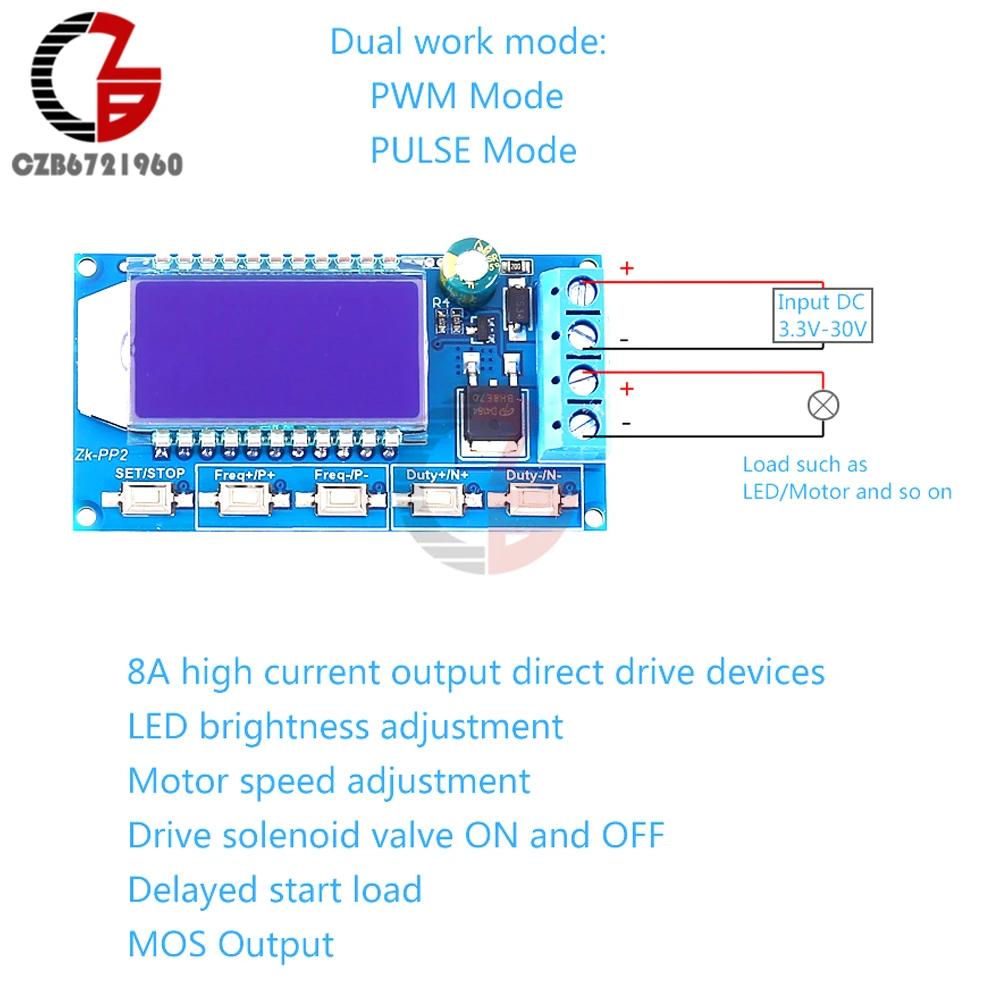

1>. Двойной режим: режим PWM и импульсный режим

2>. ЖК-дисплей высокой четкости

3>. Поддержка регулировки частоты

4>. Поддержка регулировки рабочего цикла

5>. Высокая точность обнаружения

6>. Поддержка функции отключения памяти

7>. 1-канальный выходной сигнал

8>. Поддержка обратной защиты

9>. Высокая выходная мощность тока

10>. Светодиодный/моторный/электромагнитный клапан с прямым приводом

3. Практическая сцена:

1>. Светодиодный регулировка яркости. Частота, рабочий цикл регулируется.

2>. Регулировка скорости двигателя. Частота, рабочий цикл регулируется.

3>. Привод электромагнитного клапана ВКЛ и ВЫКЛ. Автоматический цикл. Количество петель (или бесконечные петли) может быть установлен. Время задержки может быть регулируемым.

4>. Устройство управления включение и выключение. Проверьте надежность устройства.

5>. Задержка запуска нагрузки. Время задержки может быть установлено. Всегда на или прерывистый после задержки.

4. Параметры:

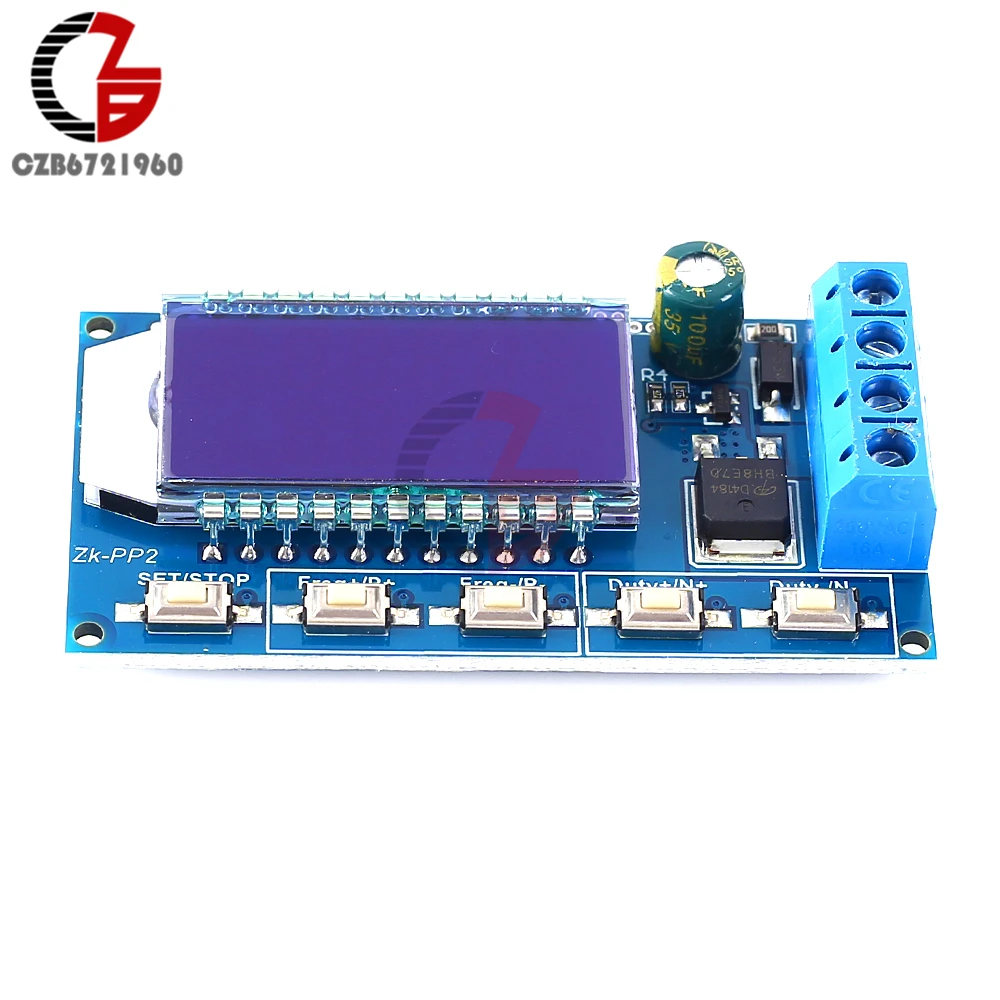

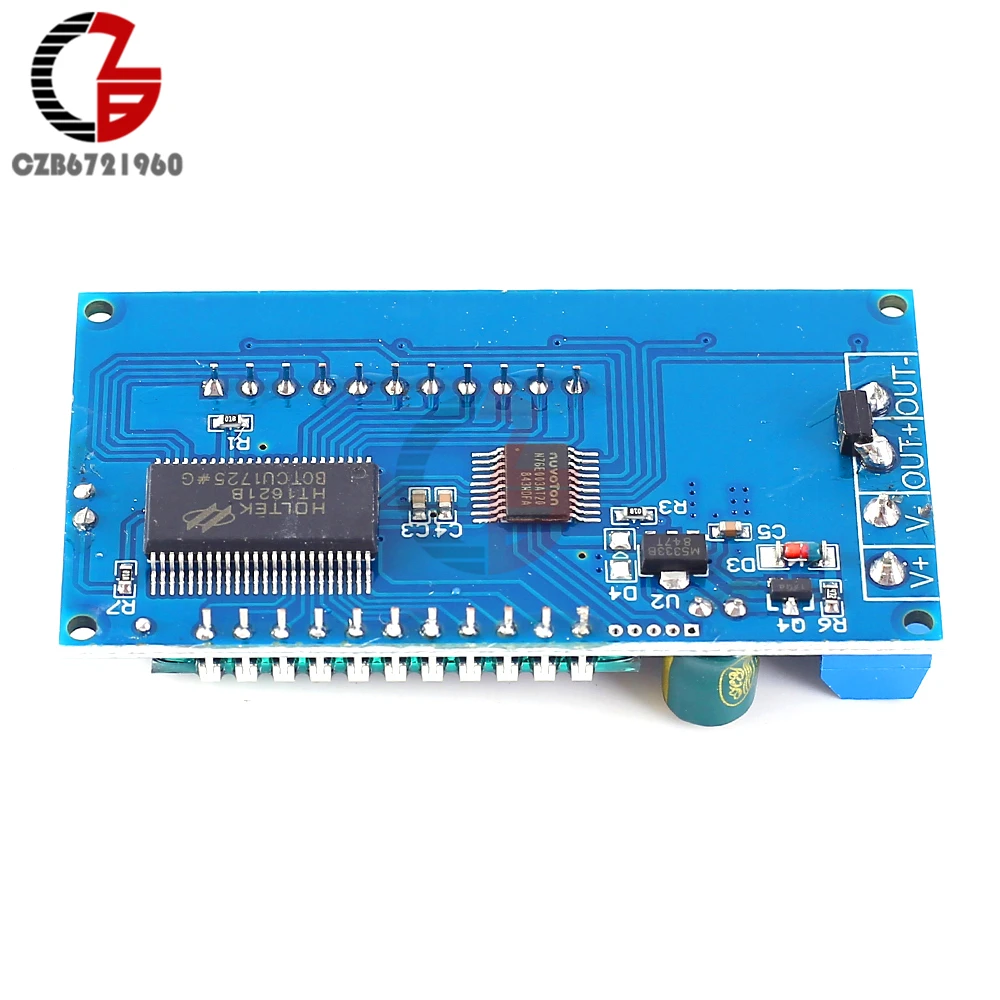

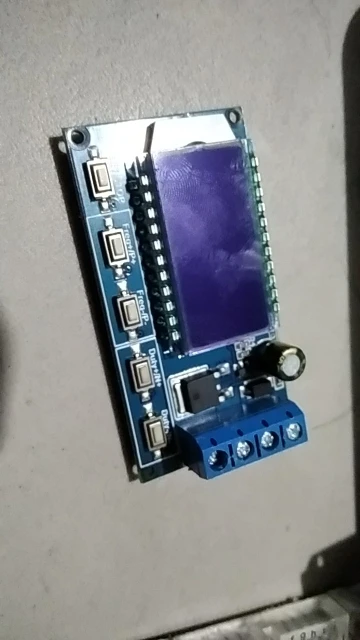

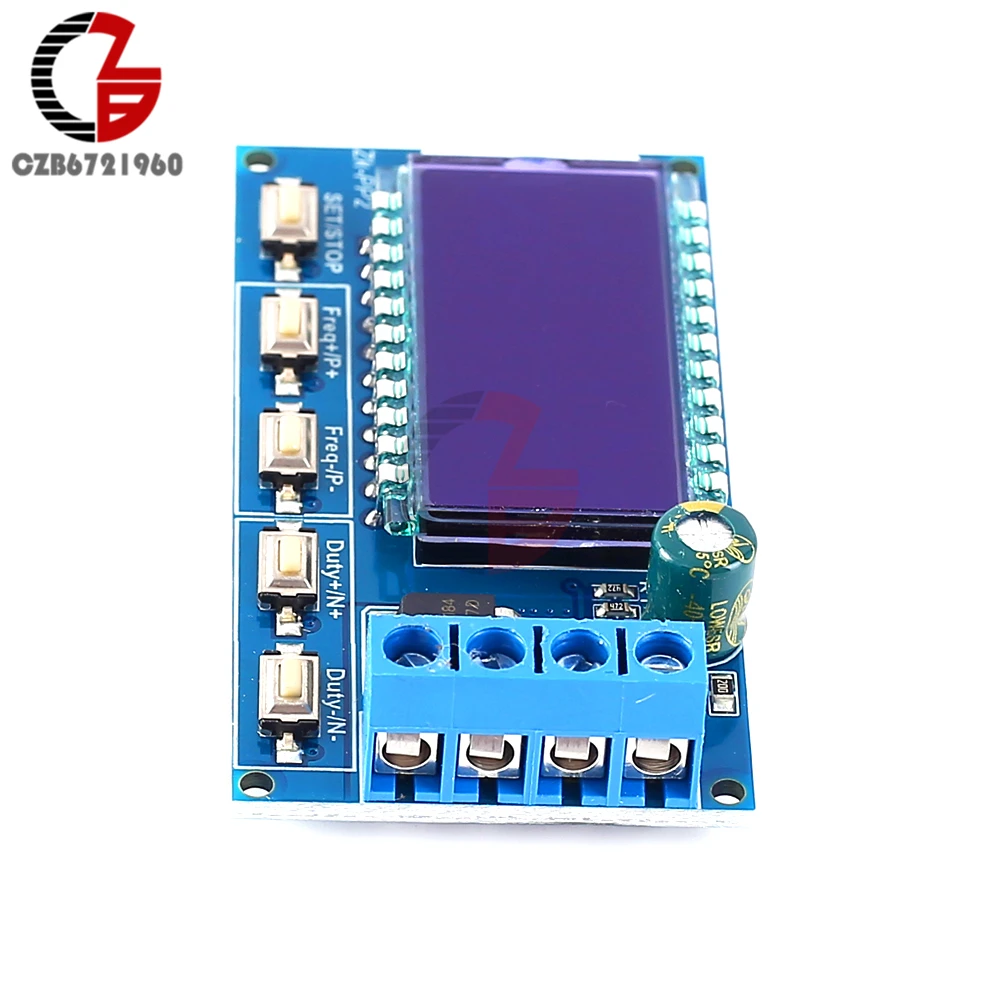

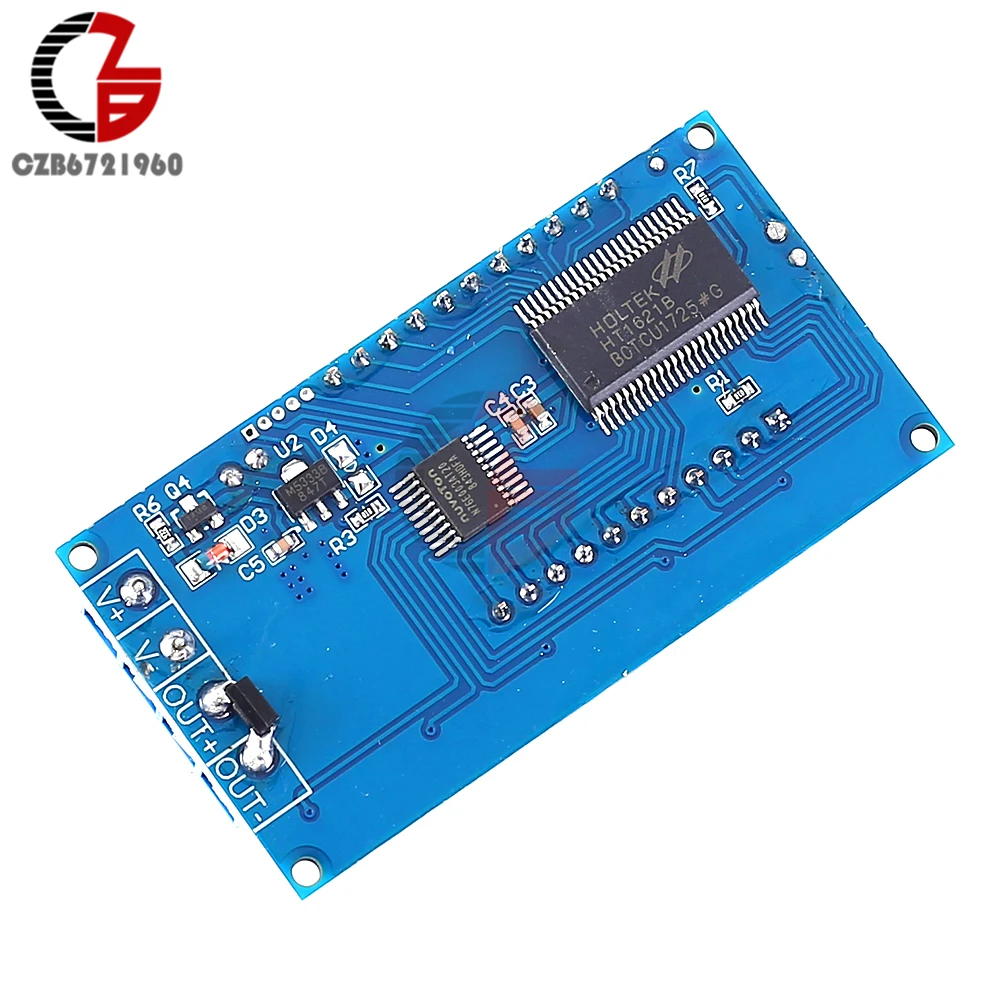

1>. Название продукта: ZK-PP2 PWM генератор сигналов

2>. Модель: ZK-PP2

3>. Рабочее напряжение: DC 3,3 V-30V

4>. Диапазон частот: 1 Гц ~ 150 кГц

5>. Контроль скорости двигателя: 20 кГц (обычно)

6>. Точность частоты: 2%

7>. Диапазон рабочего цикла: 0.00%-100%

8>. Выходной ток: менее 8А (MOS переключатель)

9>. Количество импульсов: 1 ~ 9999 или бесконечное

10>. Время задержки: 0,000 s ~ 9999s

11>. Ширина импульса: 0,000 s ~ 9999s

12>. Точность времени: 1 мс

13>. Амплитуда выхода: то же, что и входное напряжение

14>. Рабочая температура:-40 ℃ ~ 85 ℃

15>. Рабочая влажность: 0% ~ 95% относительной влажности

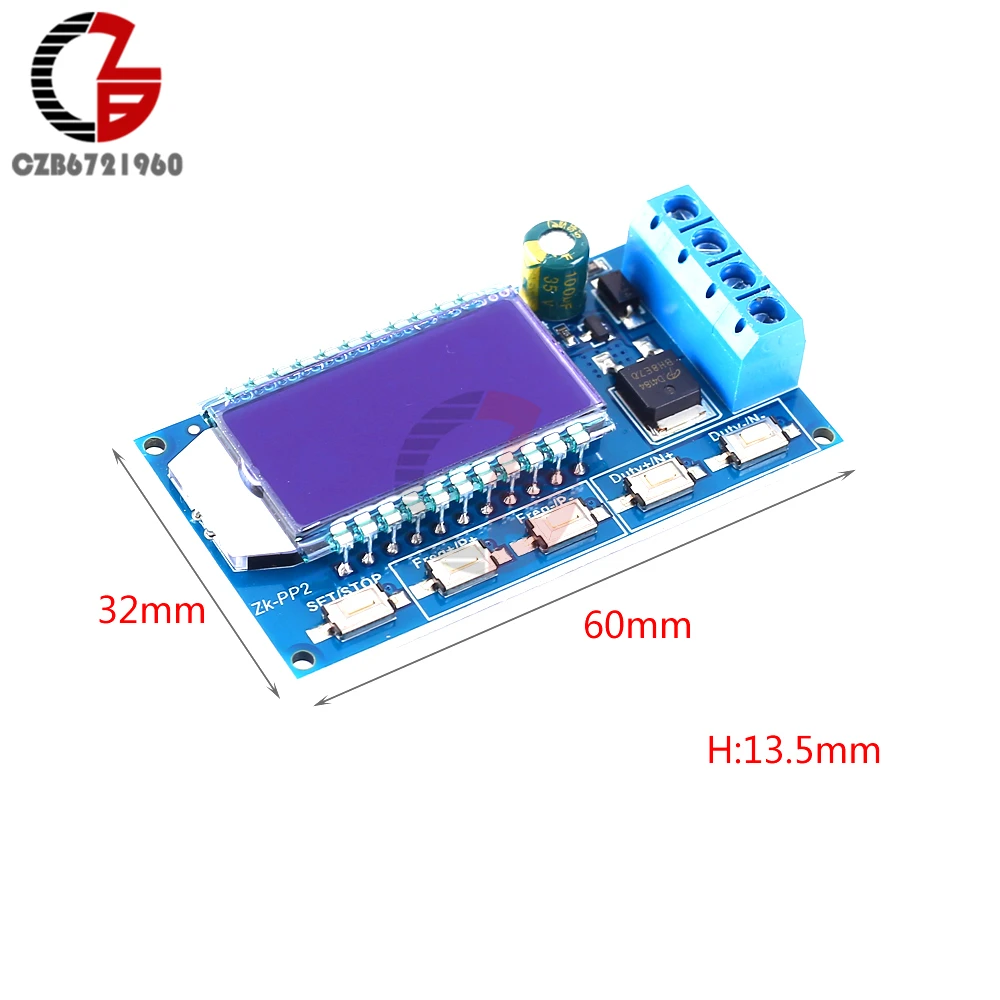

16>. Размер: 60*32*13,5 мм

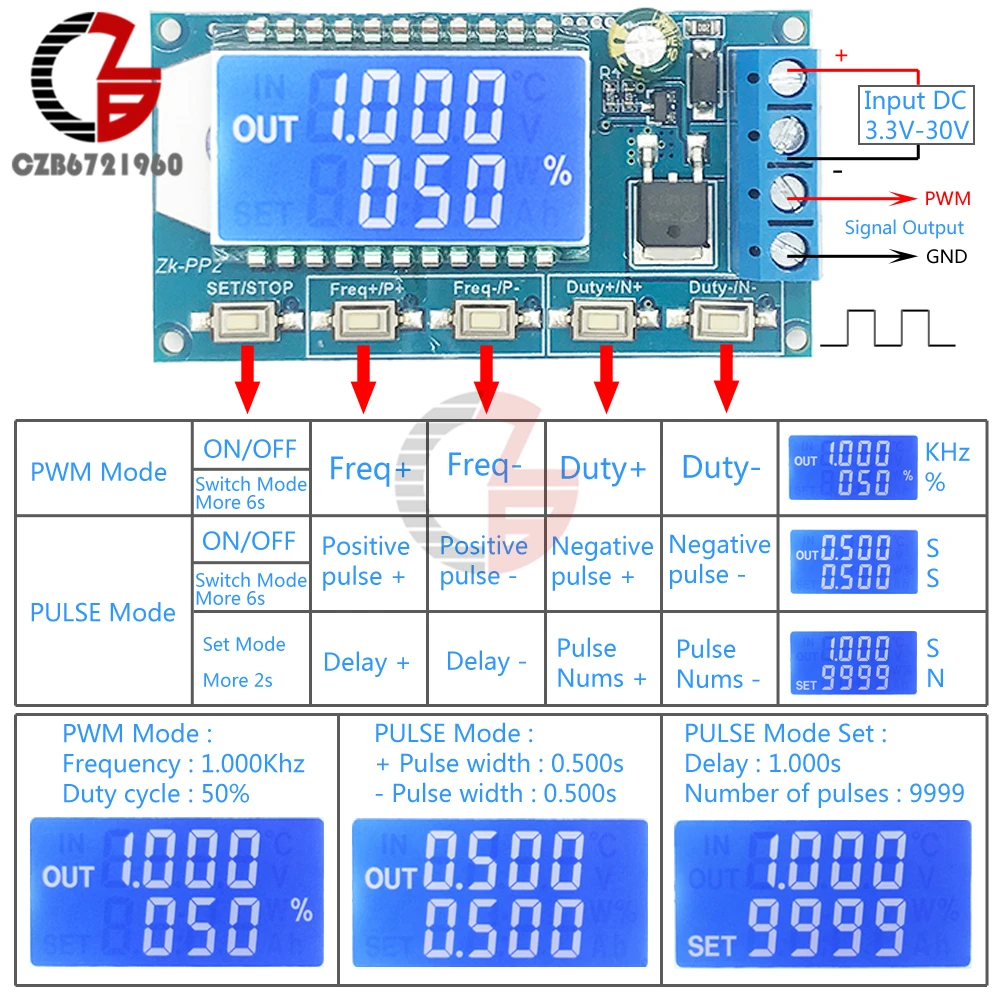

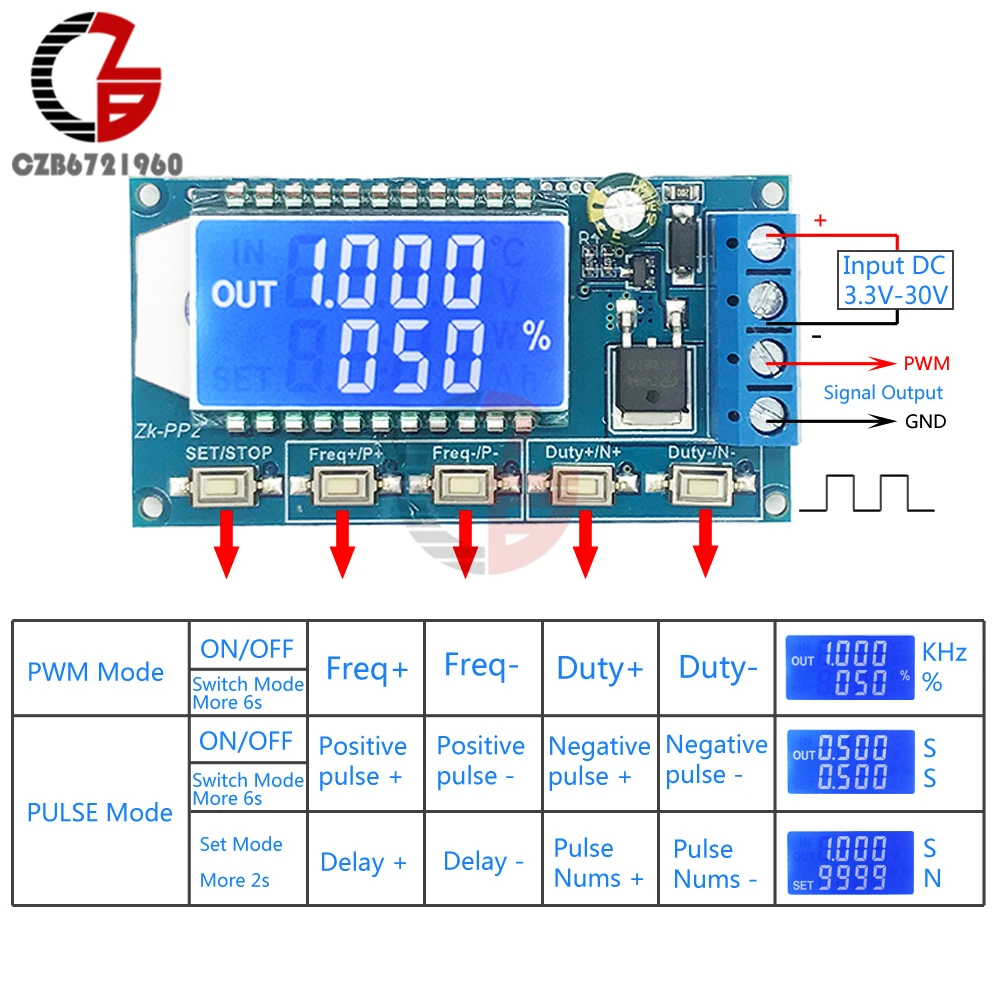

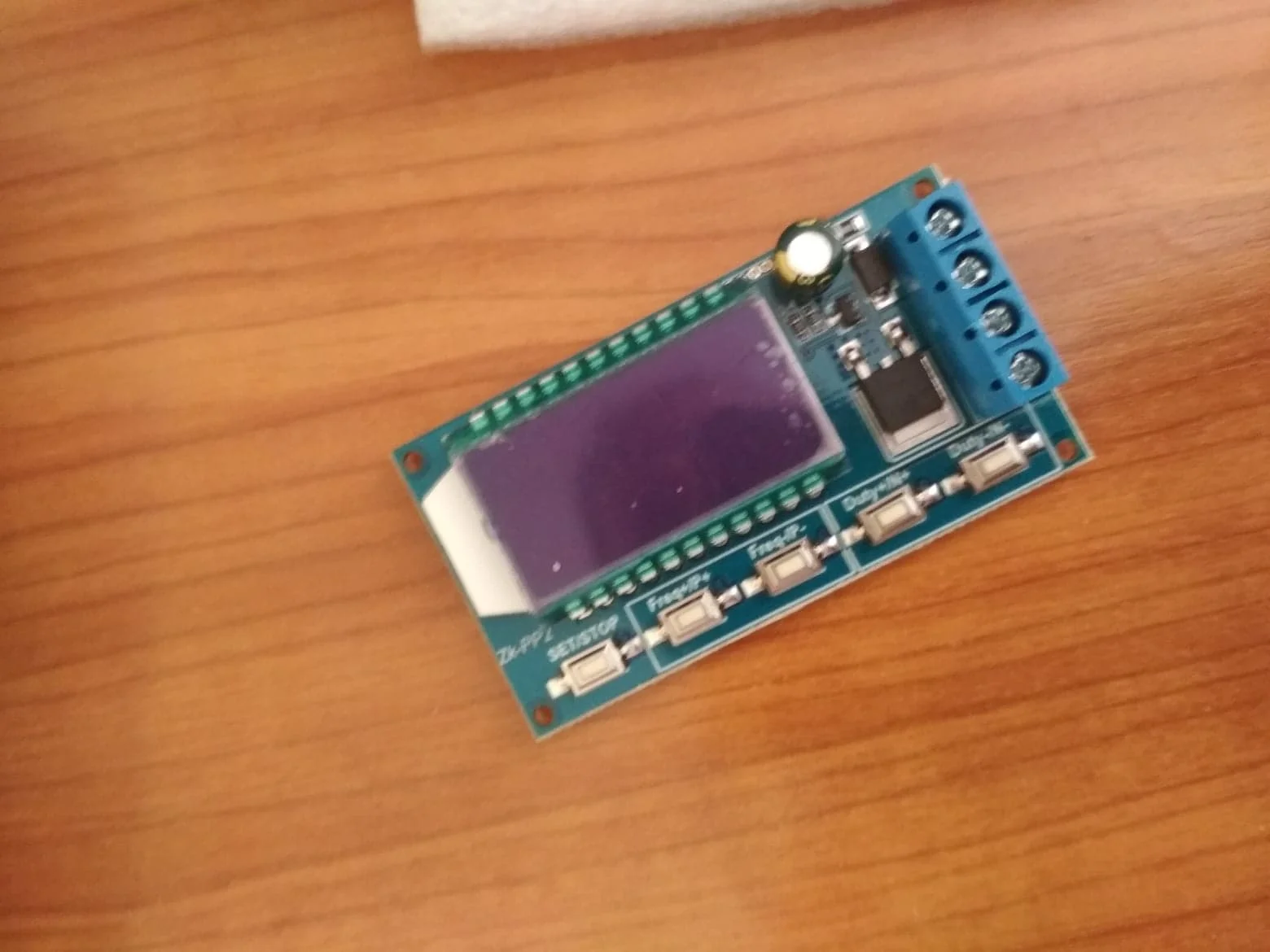

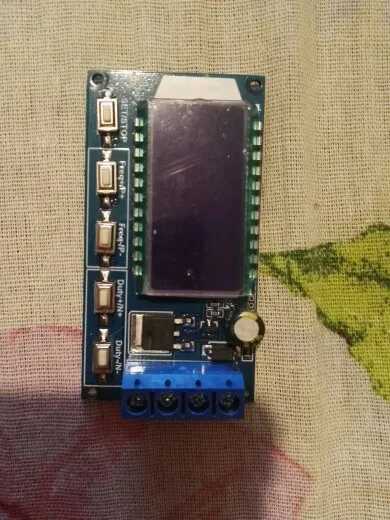

5. Режим работы:

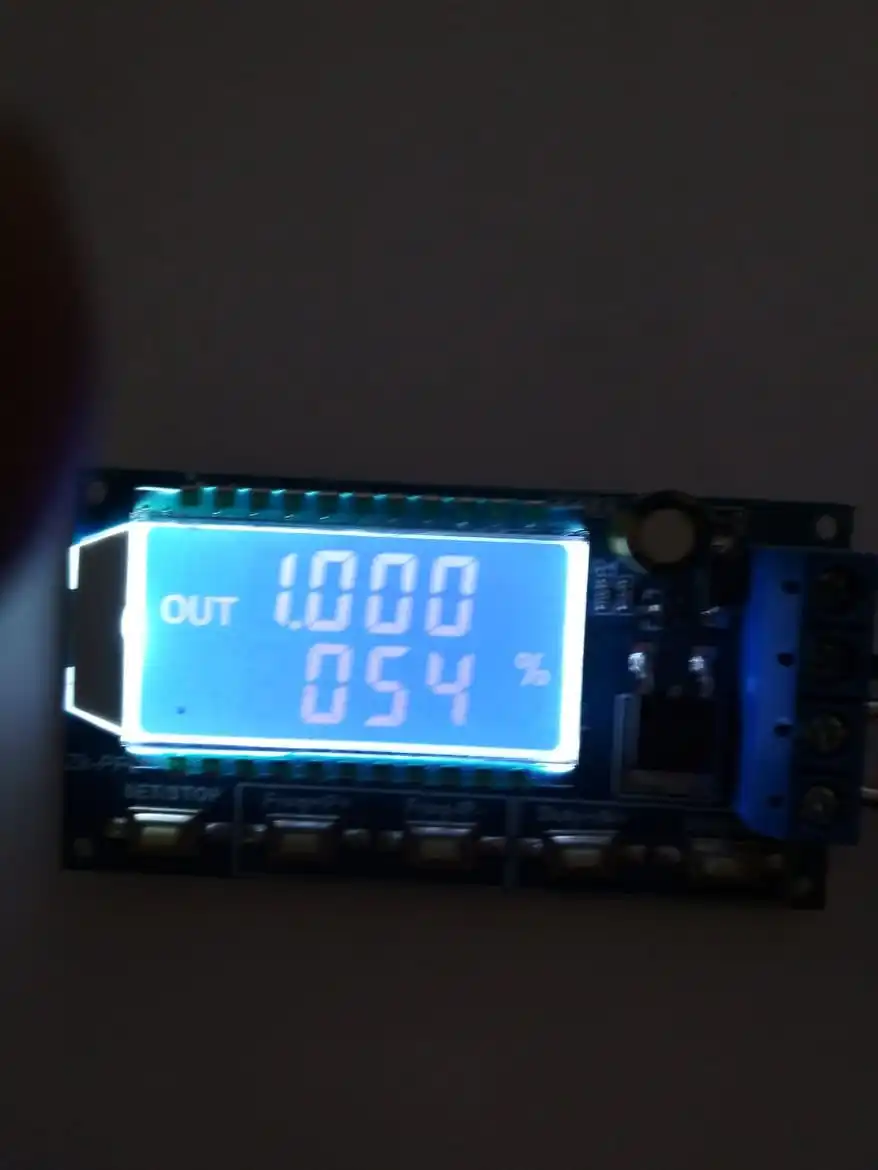

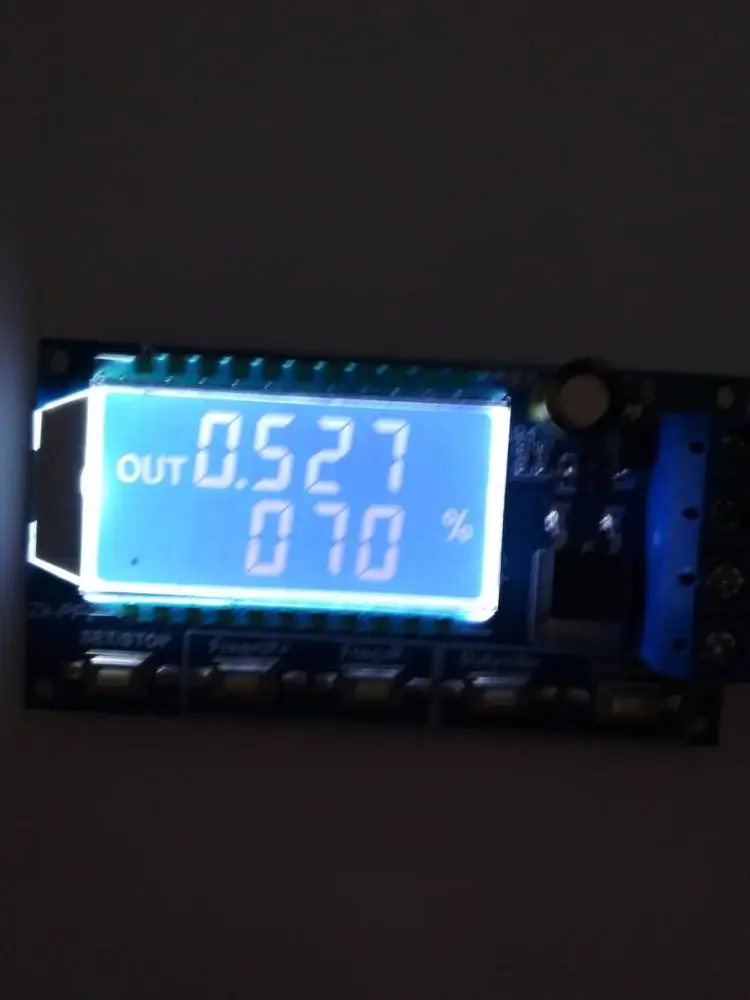

1>. Режим ШИМ: частота, рабочий цикл

1,1>. Это режим PWM при отображении '%'.

1,2>. Заводской режим по умолчанию-режим PWM.

1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц.

1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного цикла для частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%.

1,5>. Короткое нажатие кнопки «остановка» для включения или отключения выхода. Оно включено, когда отображается символ «выход» слева. Отключено, если не отображается символ «выход», и модуль выпустит 0 В.

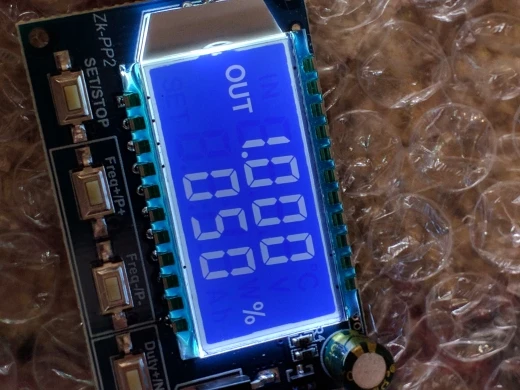

1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.

1,7>. Режим работы переключателя: удерживайте кнопку «установить» около 6 секунд. Он входит в импульсный режим, если символ «%» исчезнет справа.

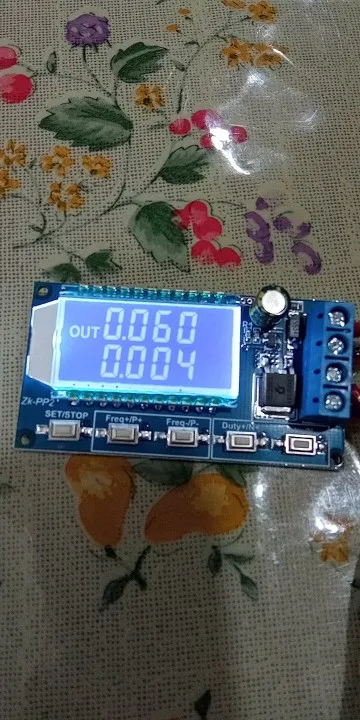

2>. Импульсный режим: ширина импульса, задержка, номер импульса

2,1>. Это режим PWM без символа дисплея '%'.

2,2>. Кнопка P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установить диапазон времени 0,000 s ~ 9999s.

2,3>. Кнопка N + и N-используются для установки времени для отрицательного времени ширины импульса. Отображается на второй линии. Заданный диапазон времени составляет 0,000 s ~ 9999s.

2,4>. Короткое нажатие кнопки «остановка» для включения или отключения выхода. Оно включено, когда отображается символ «выход» слева. Отключено, если не отображается символ «выход», и модуль выпустит 0 В.

2,5>. Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд, и отрицательную ширину импульса составляет 0,5 секунд.

2,6>. Нажмите кнопку «установить» в течение 2 секунд, чтобы установить количество импульсов и время задержки. На экране будет отображаться символ «установить» в левом нижнем углу. Примечание: один раз в этом режиме, выход будет отключен и выходной Пульс будет очищен.

2,7>. Кнопка P + и P-используются для установки времени задержки. Заданный диапазон времени составляет 0,000 s ~ 9999s.

2,8>. Кнопка N + и N-используются для установки количества импульсов. Диапазон набора-1 ~ 9999 или бесконечность.

2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----').

2,10>. Автоматическое возвращение к импульсному интерфейсу нажатием кнопки «установить» в течение 2 секунд.

2,11>. Короткое нажатие кнопки «остановить», чтобы задержать установленное время и начать вывод установленного количества импульсов.

2,12>. Он будет автоматически выводить 0 В, если количество импульсов отправлено. Выход будет отключен и четкие номера импульса, если нажмите кнопку «остановить» во время выхода.

2,13>. Количество комплектных импульсов выводится каждый раз при включении модуля.

6. Практическое применение:

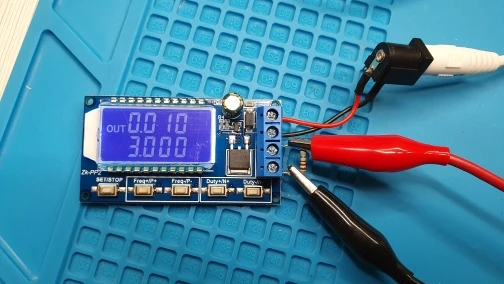

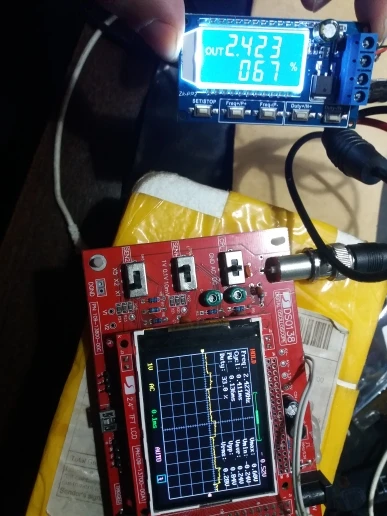

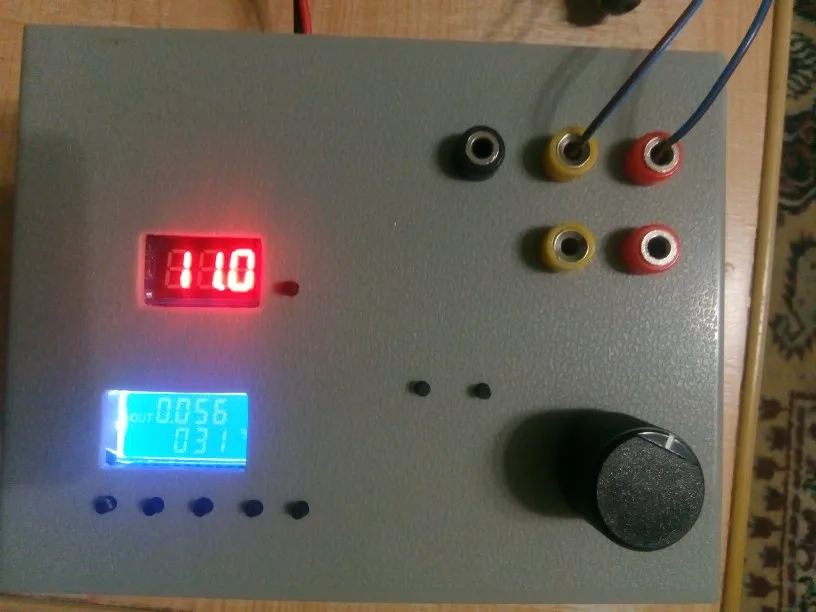

1>. ШИМ-Выход 20 кГц, 60%: выберите режим ШИМ. Набор частоту до 20,00 и длительным сроком службы до 060%.

2>. Выход включается 0,6 s, 0,2 s, бесконечный цикл: Выберите импульсном режиме. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов на '----'.

3>. Задержка 5s после включения или нажатия кнопки «остановить». Затем включите выход 0,6 s,OFF 0,2 s,infinite loop: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов на '----'.

4>. Задержка 5s после включения или нажатия кнопки «остановить». Затем выходной сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100.

5>. Задержка 5s после включения питания. Затем удерживайте выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов на '----'.

7. Используйте шаги:

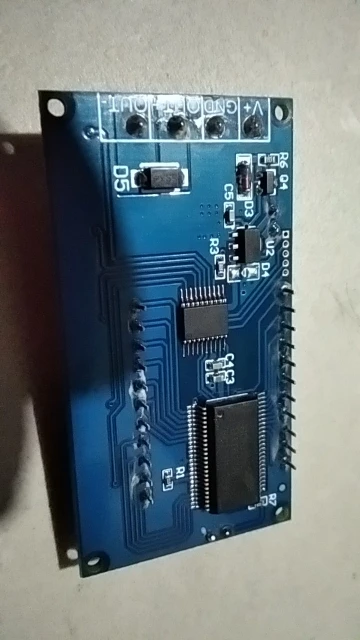

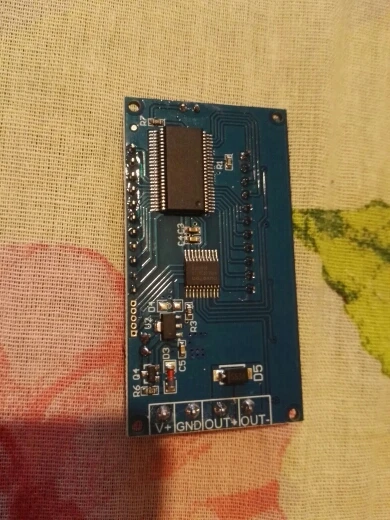

1>. Подключение к источнику питания.

2>. Выберите режим работы в соответствии со следующей инструкцией.

3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.

4>. Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки параметров.

5>. Подключение к нагрузке.

8. Применение:

1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития

2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя

3>. Генерирует регулируемые импульсы для использования MCU

4>. Диммер

5>. Регулятор скорости

9. Примечание:

1>. Это 1-канальный сигнал выходного сигнала.

2>. Максимальный выходной ток составляет 8А. Поэтому он может непосредственно управлять такими мощными устройствами, как двигатель.

3>. Перед использованием ознакомьтесь с руководством и описанием.

10. Посылка:

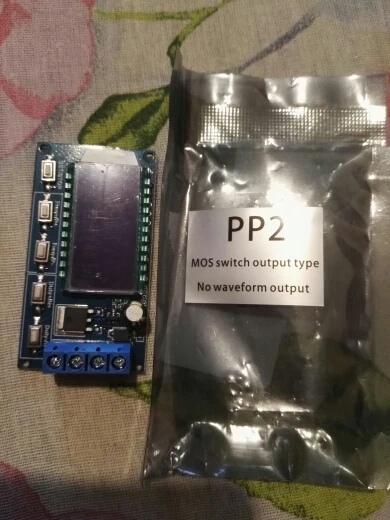

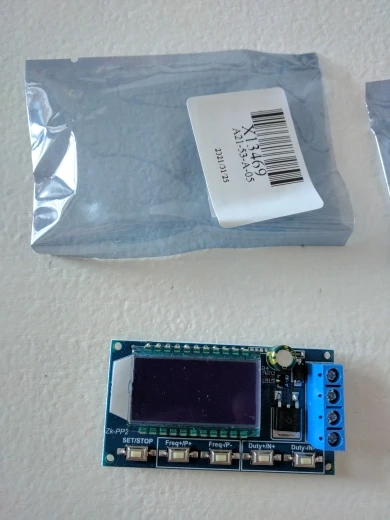

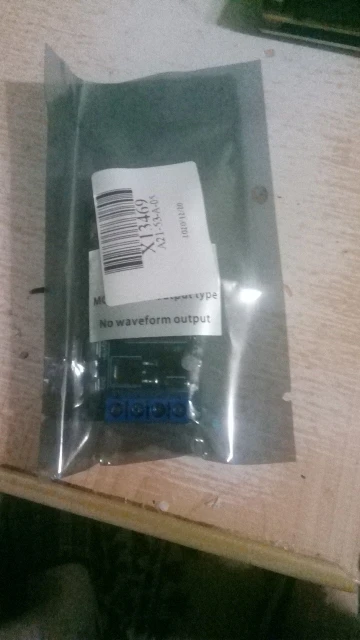

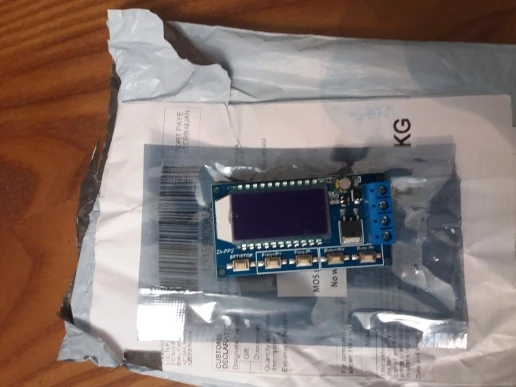

1>.1 шт ZK-PP2 PWM генератор сигналов
