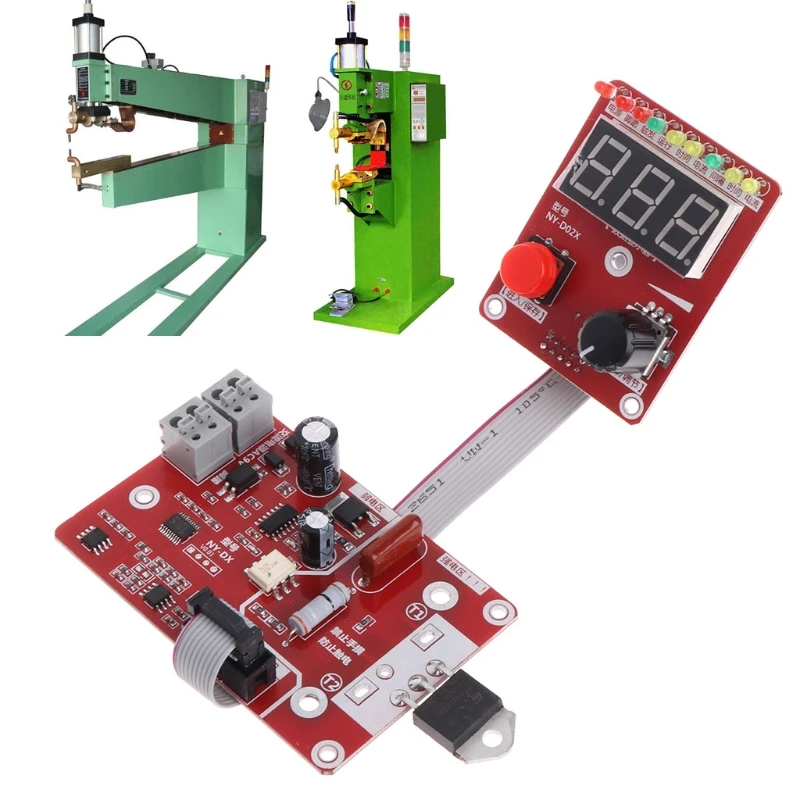

Датчик точечной сварки с двойным импульсом, а40 А

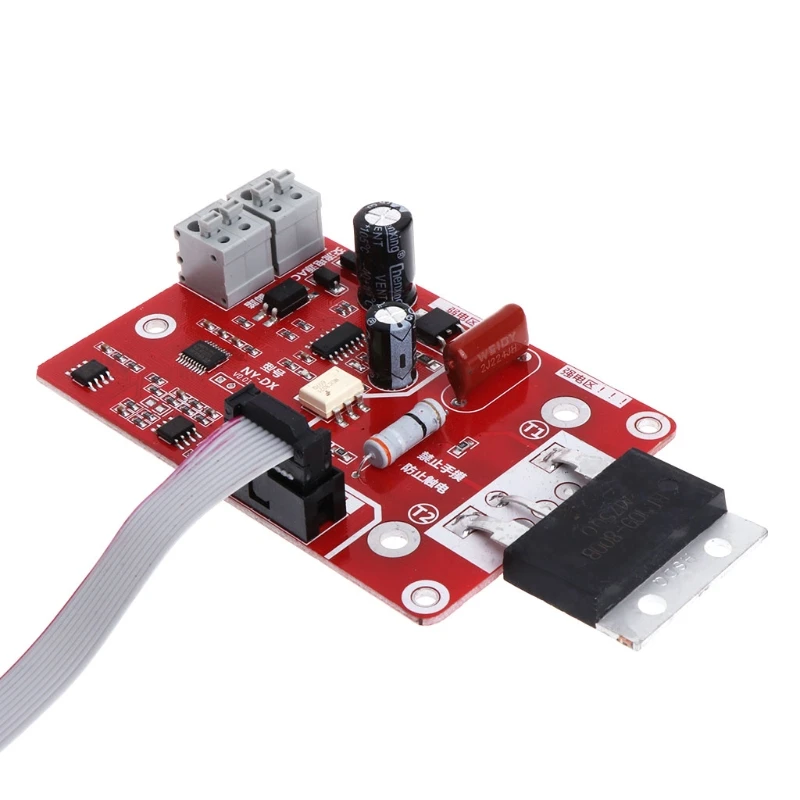

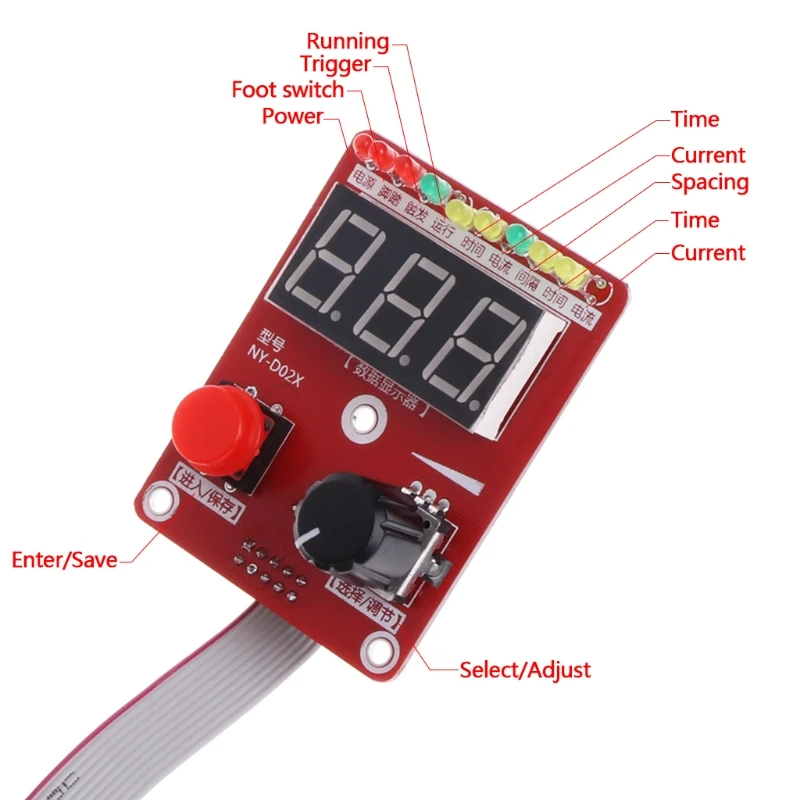

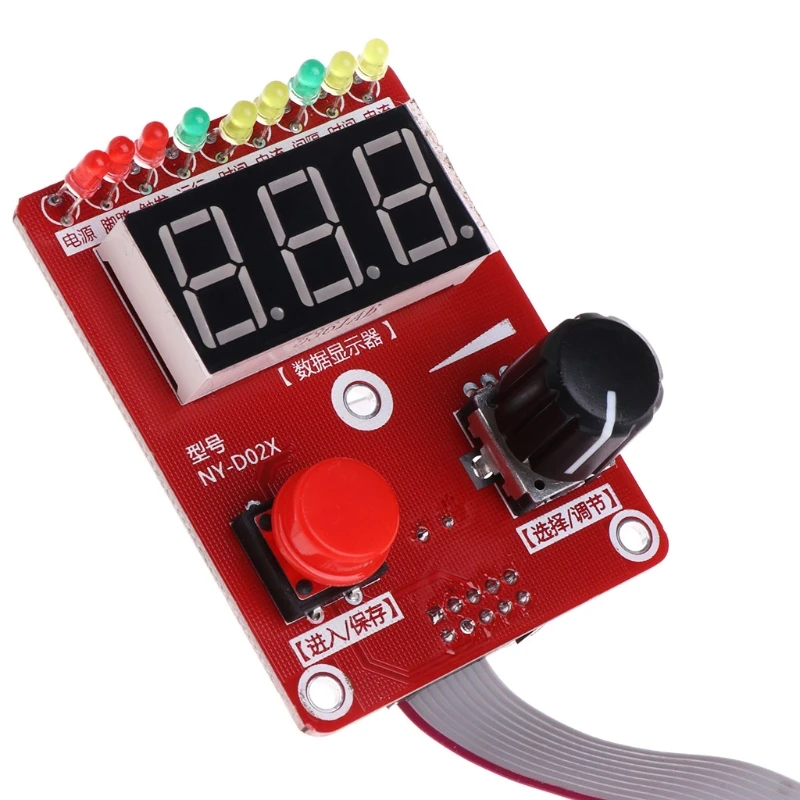

Особенности:1: сварочный Пульс для одного и двойного импульса может быть переключен на использование, любое время сварки устанавливается на 0, может стать одной импульсной сваркой2: с компенсации сетевого напряжения, в соответствии с изменением электричества, автоматически Отрегулируйте выход, чтобы убедиться, что те же параметры в сварке с тем же теплом, чтобы поддерживать то же самое, паяльное соединение3: Настройка параметров для режима ввода энкодера, более точная и удобная4: с функцией счетчика сварки, диапазон подсчета 0-999, так что вы делаете сварку "Сердце", и может быть сохранен.5: время ввода 0-100 циклов, цикл блока (1 цикл 20 мс) ток ввода (300-999). Текущий шаг регулировки составляет 0.1%, а регулирование более разделено. Если есть другие диапазоны, вы можете настроить его.6: 3 Синяя 0,56 дюймовая цифровая трубка, размер обозрения, чем версия ручки управления большой, наша ручка ручки цифровой трубки составляет 0,36 дюймов.7: Встроенная Мощность, педаль, триггер, запуск, время, ток, интервал, время, текущий индикатор, так что в каждом состоянии есть четкая индикация8: вся плата с помощью промышленного микроконтроллера STM8 для основного контрольного ядра9: сильный и слабый через изоляцию оптопары, более безопасная работа.10: шнур питания и ножной переключатель с бесвинтовым терминалом, более удобным и надежным11: спроектируйте надежную цепь обнаружения нулевого перекрестка, чтобы гарантировать точный сдвиг фазы SCR12: контроллер совместим с тиристором 100A-40AОписание:1. Этот контроллер имеет 3 вида рабочего состояния, подготовка к сварке, запрос параметров, изменение параметров2. Подготовка к сварке: ходовой свет всегда горит, время, ток, интервал, время, индикатор Тока выключен3. Запрос параметров: индикатор работы выключен, время, ток, интервал, время, ток, соответствующий Индикатору, цифровая трубка всегда включена, отображаемое значение является соответствующим значением параметров4. Изменение параметров: индикатор работы выключен, время, ток, интервал, время и ток соответствуют Индикатору, и светодиод мигает. Отображаемое значение является соответствующим значением изменения значения параметра.5. Сварки подготовкиВыбирая/регулируя кодировщик против часовой стрелки, Индикатор работает, время, ток, интервал, время и ток выключены. В это время возможна Сварка. Значение, отображаемое цифровой трубкой, является значением тока сварки.6. Напряжение калибровкиПоскольку этот Контроллер оснащен функцией компенсации сетевого напряжения, при первой установке машины требуется калибровка напряжения и требуется только одна калибровка. (До тех пор, пока вы не заменяете силовой трансформатор, вам не нужно калибровать)7. Калибровка:В режиме работы нажмите и удерживайте в течение минуты, чтобы открыть, пока не загорится время, ток и интервал. В это время Используйте мультиметр для измерения напряжения в сети. Например, когда измеренное напряжение составляет 225 в, затем поверните кодировщик, чтобы сделать цифровую трубку. Отображаемое значение составляет 225, затем дважды щелкните микропереключатель для выхода из калибровки.8. Изменения параметровПри запросе параметров кодировщик поворачивается через [выбор/Настройка] и запрос выполнен. Когда индикатор горит, цифровая трубка отображает значения параметров соответствующих параметров.A. 【Выберите/регулируемый 】поверните по часовой стрелке до тех пор, пока не загорится интервал света, и значение цифрового дисплея-это текущий интервал времениB. 【Enter/save】 нажмите для ввода параметров, цифровая трубка мигаетС. 【Выберите/регулируемый 】поворот, изменение параметров, увеличение по часовой стрелке, против часовой стрелки уменьшениеD. 【Enter/save】 нажмите, чтобы сохранить параметры, цифровая трубка перестанет мигатьE. 【Выберите/регулируемый 】поверните против часовой стрелки, пока не загорится ход, введите состояние подготовки сварки, измените параметрыНапример: повернуть [выбрать/настроить], сделать индикатор интервала, затем значение, отображаемое цифровой трубкой, является интервалом времени9. Счетные очищенКонтроллер оснащен функцией подсчета сварок. При сварке количество сварочных работ автоматически увеличивается на 1 для каждой сварки. Диапазон подсчета 0-999.Если вы хотите очистить, в рабочем состоянии дважды нажмите кнопку [ввод/Сохранение], счет очищается автоматически.Пакет включает в себя:1x двойной импульсный регулятор времени тока
