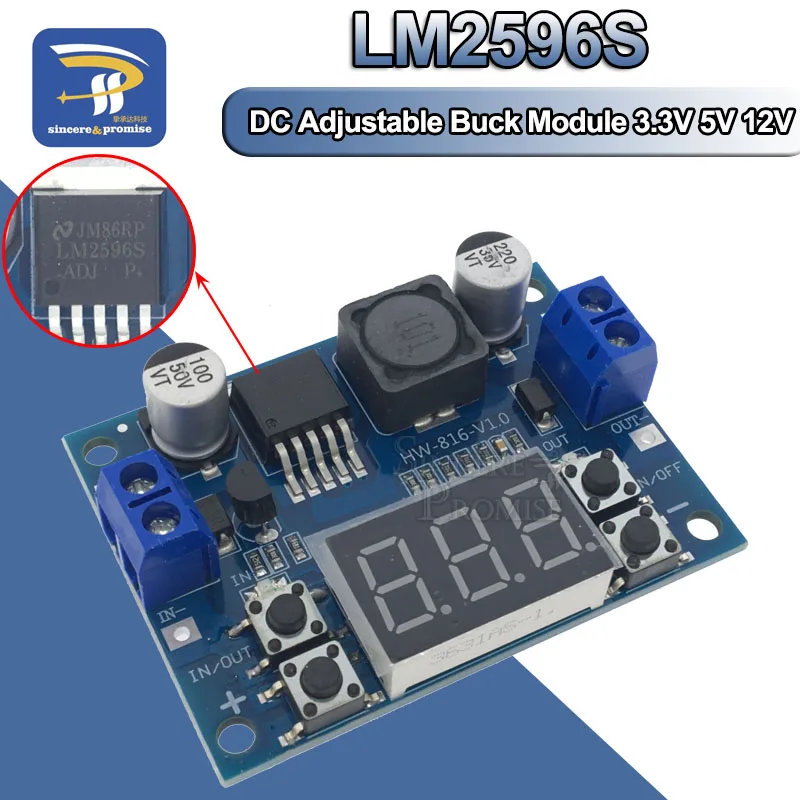

Регулируемый понижающий источник питания LM2596 3A, понижающий модуль LM2596S светодиодный светодиодным вольтметром, цифровым дисплеем, 3,3 В, 5 В, 12 В

DC-DC Регулируемый понижающий источника питания модуль LM2596 регулятор напряжения с вольтметр светодиодный цифровой дисплей с цифровым дисплеем 3,3 V 5V 12V

Особенности:

С индикатором питания Функция выходного напряжения.

1. Убедитесь, что вход напряжения может быть между 7-36 в. В тех случаях, когда выходное напряжение ниже 10,0 в, он может быть отрегулировано по 0,02 V. В тех случаях, когда напряжение на выходе больше или равна 10V, это регулируется с помощью 0,1 V. (На самом деле 0,02 V может быть достигнута из-за особенностей дисплея)

2. Диапазон контроля выходного напряжения составляет от 0. 5 В и 35 В. Если установленное выходное напряжение превышает входное напряжение, выход будет равен только входу.

С дисплеем вольтметра, с использованием усовершенствованного микропроцессора, вольтметр ошибка почвы 0,05 В, диапазон входного напряжения 0 ~ 40,Диапазон выходного напряжения 0 ~ 35 В (Примечание: для обеспечения точности управления и отображения программы, пожалуйста, убедитесь, что входное напряжение выше телевизора). Каждый метр устанавливается на заводе с помощью точной процедуры калибровки, встроенной в модуль.

●: Короткое нажатие в вход/выход на кнопку, чтобы переключить Измерительный вход или выходное напряжение, а индикатор светильник свидетельствует о том, что в настоящее время определяется.Какое напряжение-это напряжение и настройки сохранены, даже если оно выключено, а затем включено, это последняя Настройка.

● Дисплей вольтметра может быть выключен. Когда дисплей не нужен, нажмите кнопку 0N/0FF, чтобы легко реализовать его.

Установите для реализации функции экономии энергии.

● Выходное напряжение может быть ВЫКЛЮЧЕНО. Когда необходимо выключить выходное напряжение, нажмите кнопку 0N/0FF и отпустите его.Выходное напряжение может быть ВЫКЛЮЧЕНО. Если вы хотите включить его, вам нужно нажать кнопку 0N/0FF и отпустить его.

Шэньчжэнь Hongwei Microelectronics Co., Ltd.Когда выходное напряжение включено и выход загружен большой нагрузкой, выходное напряжение быстро снижается до нуля. Если нет нагрузки, выходное напряжение медленно снизится до oV через Пробоотборный резистор. Эта настройка реализует функцию снижения заряда.

● С клеммным блоком, без паяльника можно использовать удобно, и сохранить точку соединения провода

● Нормальный Стабильный Рабочий ток составляет 2 А, максимальный выходной ток может достигать 3 А (если выход более 2 А, необходимо добавитьСильное тепловыделение).

● Использование 150 Гц внутренней частоты колебаний, это относится к второму поколению регулятора напряжения переключения, с низким энергопотреблением и высокой эффективностью.

● С защитой от перегрева и защитой от короткого замыкания

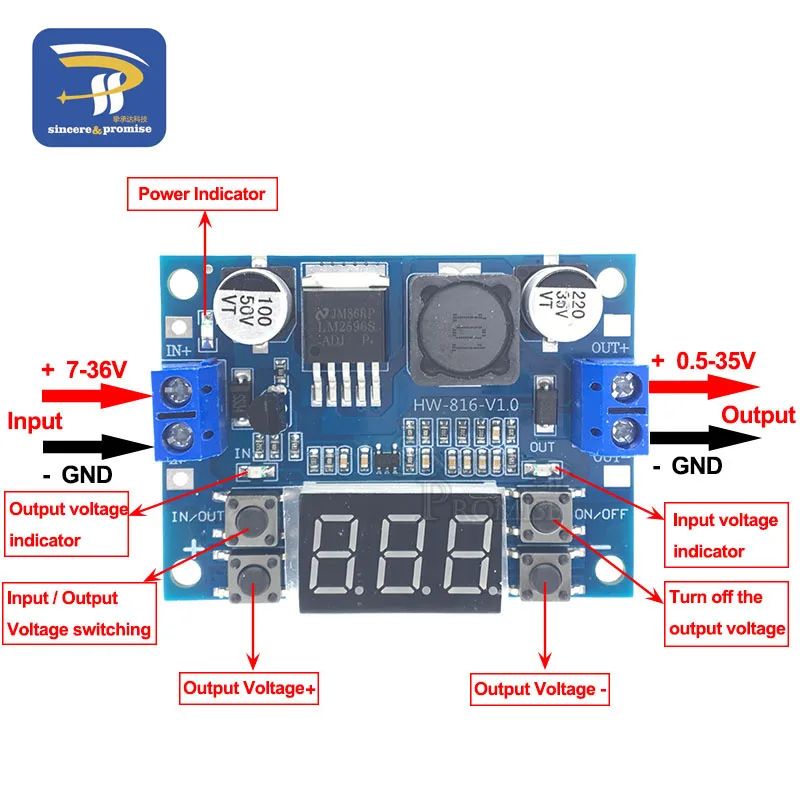

Введение (2) инструкции по эксплуатации

1. Короткое нажатие и отпустите кнопку входа/выхода для переключения функции отображения входного/выходного напряжения.

2. Короткое нажатие, чтобы отпустить кнопку ONV/OFF, чтобы выключить выход. Если внешняя большая нагрузка на выходе быстро снизится до 0 В. Если выход нагрузки не подключен, он будет медленно падать к oV.

3. Нажмите и удерживайте кнопку OW/OFF, чтобы выключить и включить цифровой дисплей трубки.

4. Короткое нажатие кнопки "+", он войдет в режим настройки выходного напряжения, мигает наш светильник индикатора и Отображает установленное выходное напряжение. Ниже 10 В, он может увеличиваться на 0,02 в на деление и выше 10 в, увеличиваться на 0.4% на деление. Нажмите и удерживайте кнопку «Добавить», чтобы быстро увеличить напряжение. После 2 секунд выпуска Кнопка сложения или вычитания не нажимается, и режим настройки выходного напряжения автоматически выводится из строя.

5. Короткое нажатие кнопки «_» для входа в режим настройки выходного напряжения, вспышки индикатора и отображения установленного выходного напряжения. Ниже 10 В, может быть уменьшен на 0,02 в на деление. Выше 10V, это снижена на 0,1 V в отделе. Нажмите и удерживайте кнопку «вниз» для быстрого снижения напряжения. После 2 секунд выхода кнопка не нажимается или не выключается, чтобы автоматически выйти из режима настройки выходного напряжения.

Обратите внимание:

I. Диапазон контроля выходного напряжения составляет от 0,5 В до 35 в, из которых 35 В-это предельное выходное напряжение. Рекомендуется, чтобы выходное напряжение при использовании не превышало 32 В.

2. Минимальное количество выходное напряжение зарядного устройства этот модуль 0,5 V. Чем ниже выходное напряжение при условии отсутствия нагрузки, будет происходить плавучий дрейф напряжения. Если клиенту требуется минимальное напряжение, электрический ток 200 ~ 510 Ом должен быть подключен параллельно с выходом.

3. Если вам нужно выпустить ток 2.1A ~ 3A, этот модуль должен усилить тепловыделение. Если тепло не усилено, модуль будет поврежден, если он будет работать долгое время.
