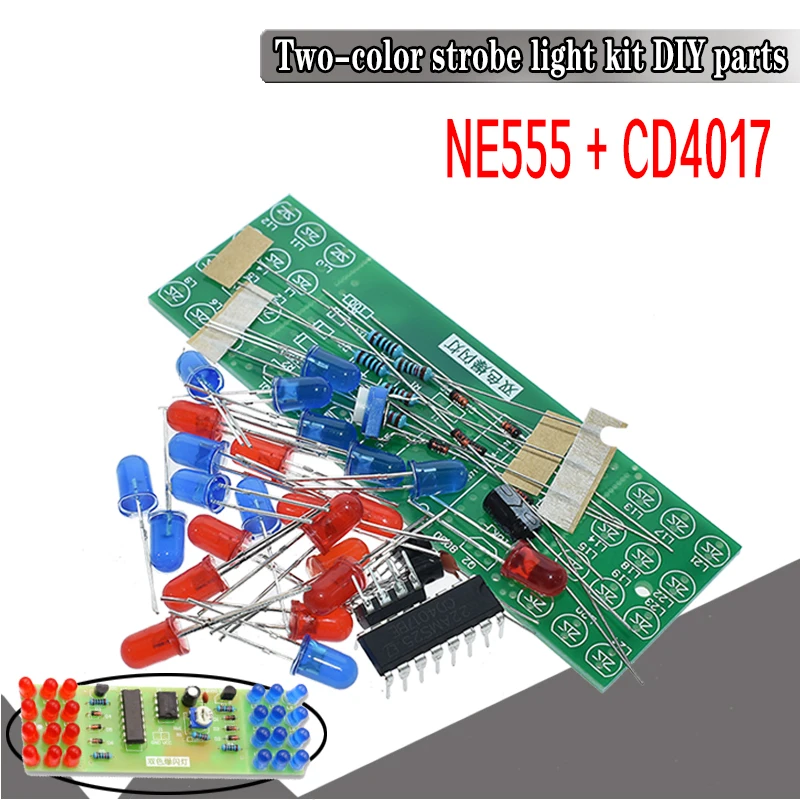

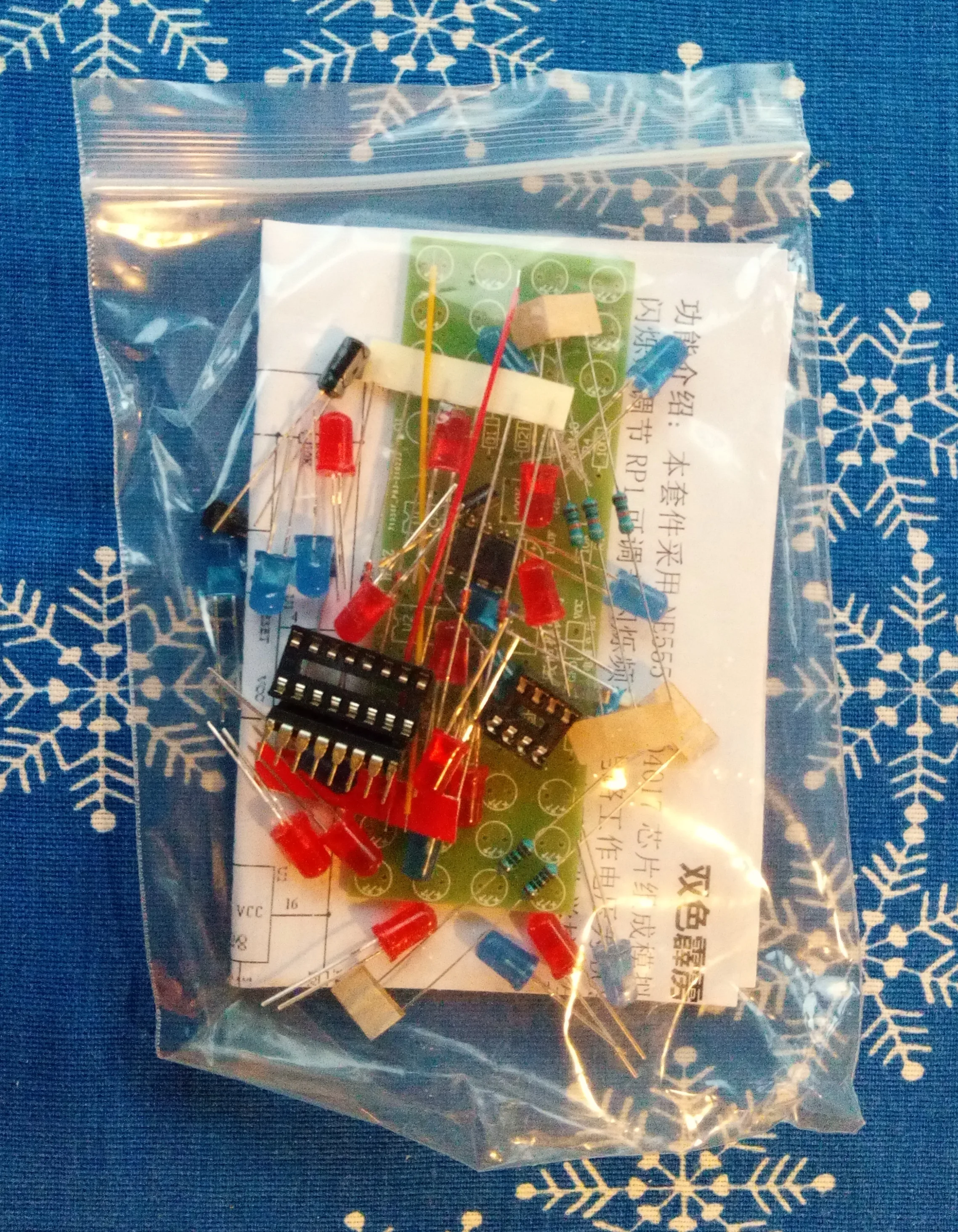

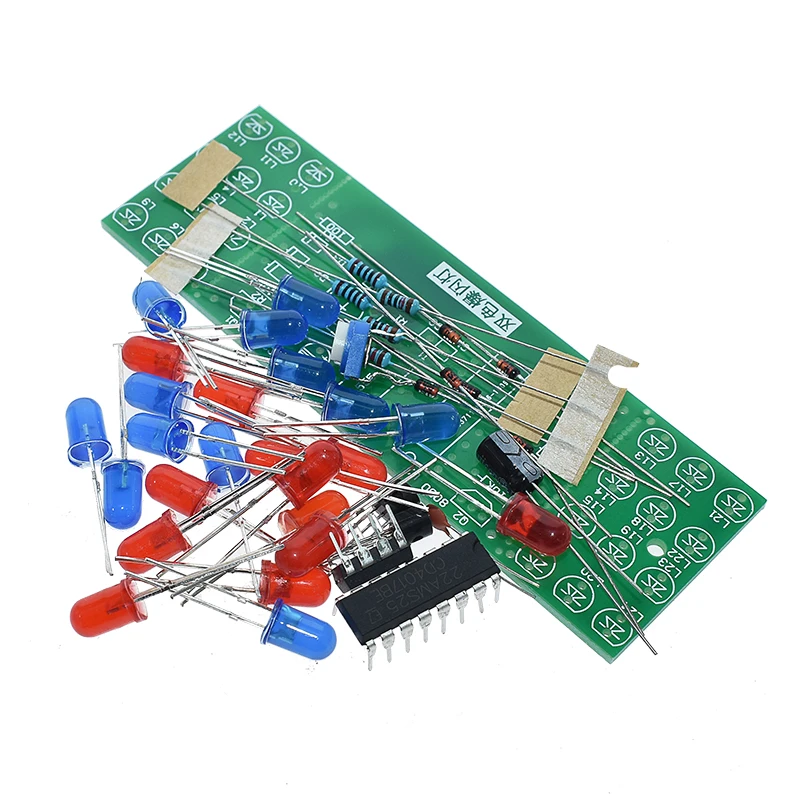

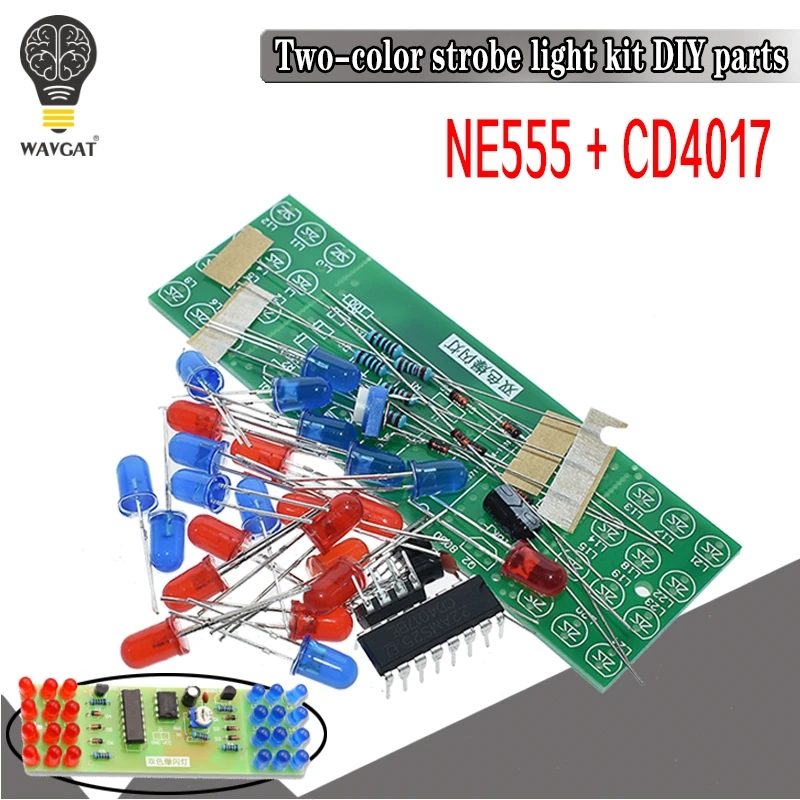

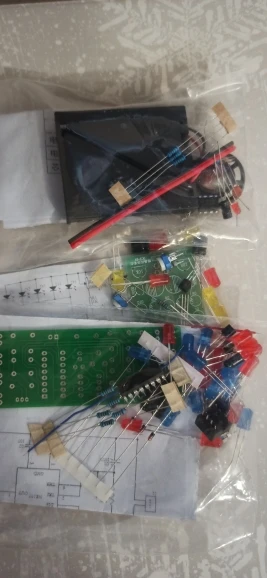

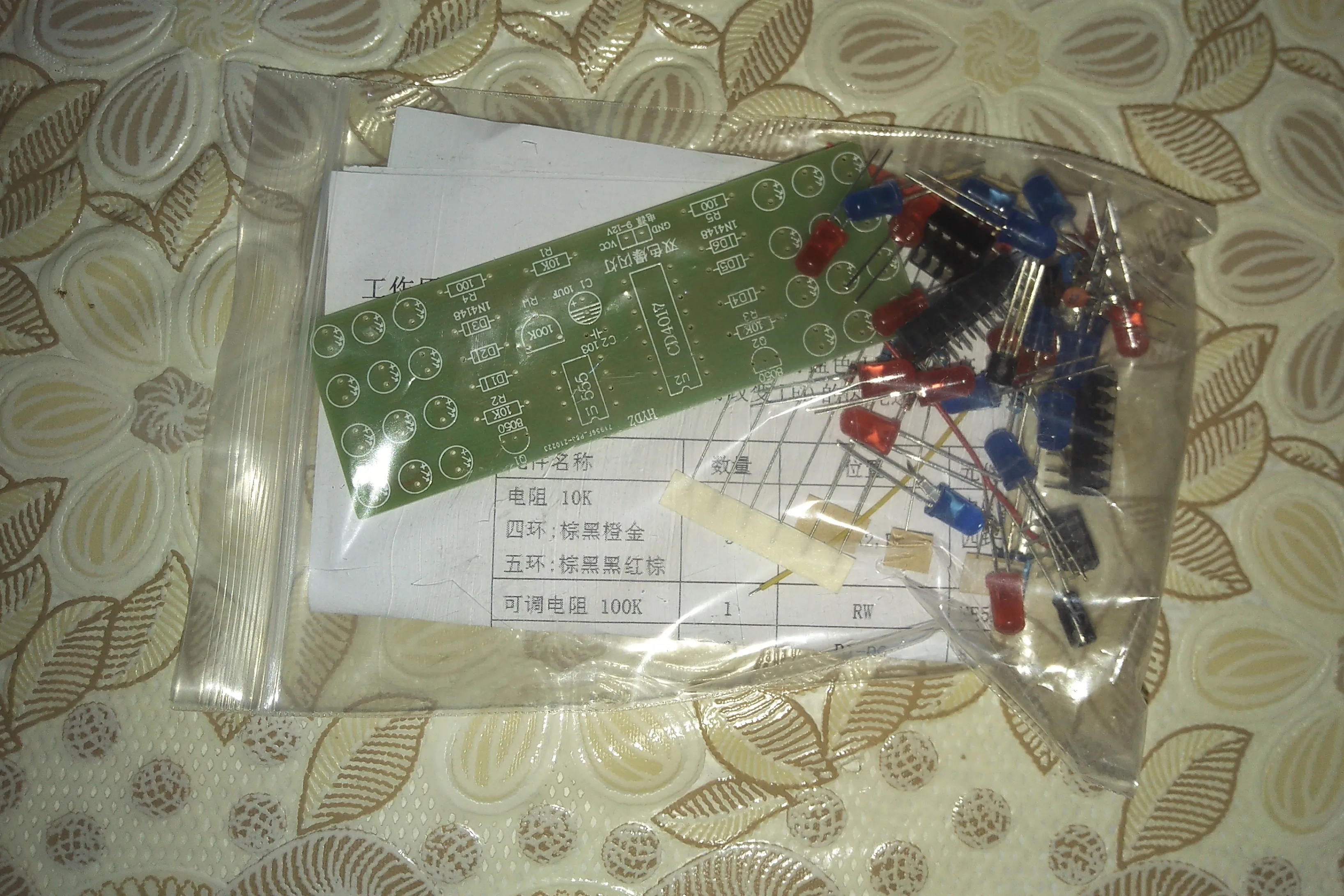

Набор для самостоятельной сборки, двухцветные мигающие огни красного и синего цветов, стробоскоп NE555 + CD4017, наборы для обучения электронной практики, Подарочные детали

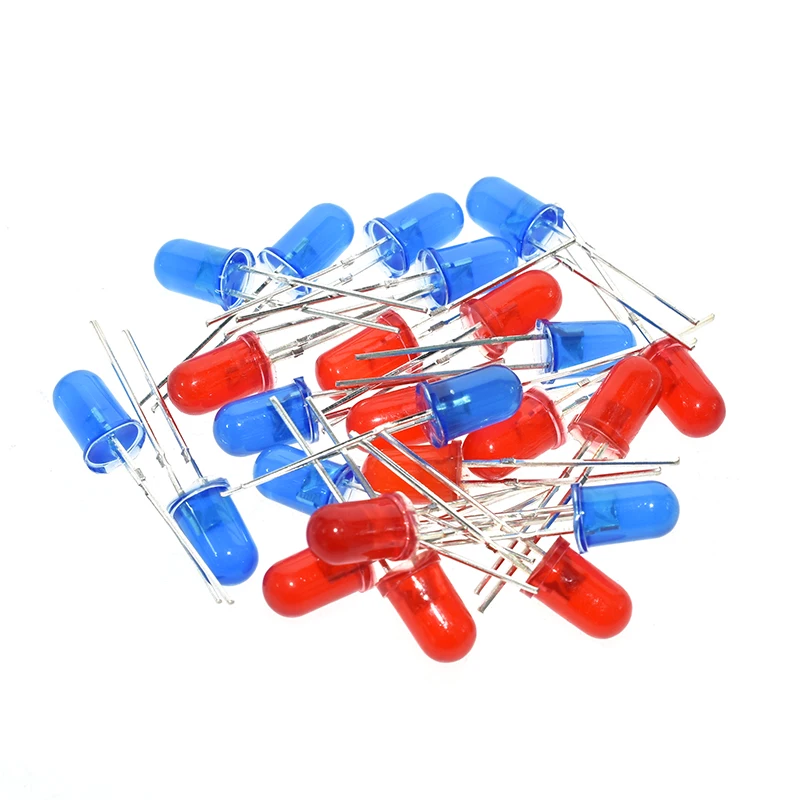

Примечание:Цвет светодиодный да будет отправлен случайным образом. :) Есть белый/красный/синий

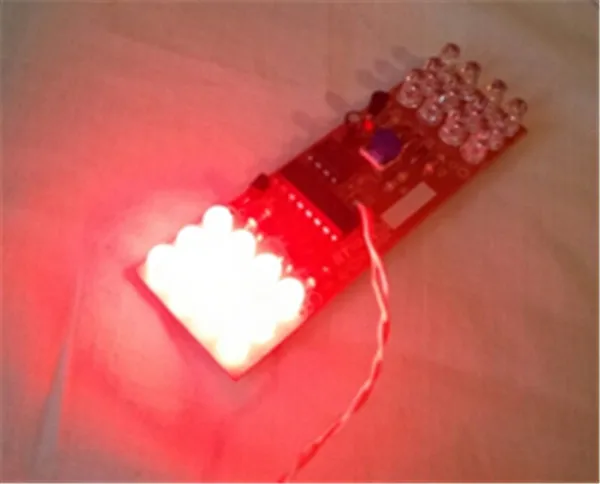

На видео показан эффект подключения и эффект, вы можете его посмотреть!

Если вы хотите установить файл, пожалуйста, оставьте сообщение о заказе, наш продавец отправит его вам, спасибо!

1. Описание

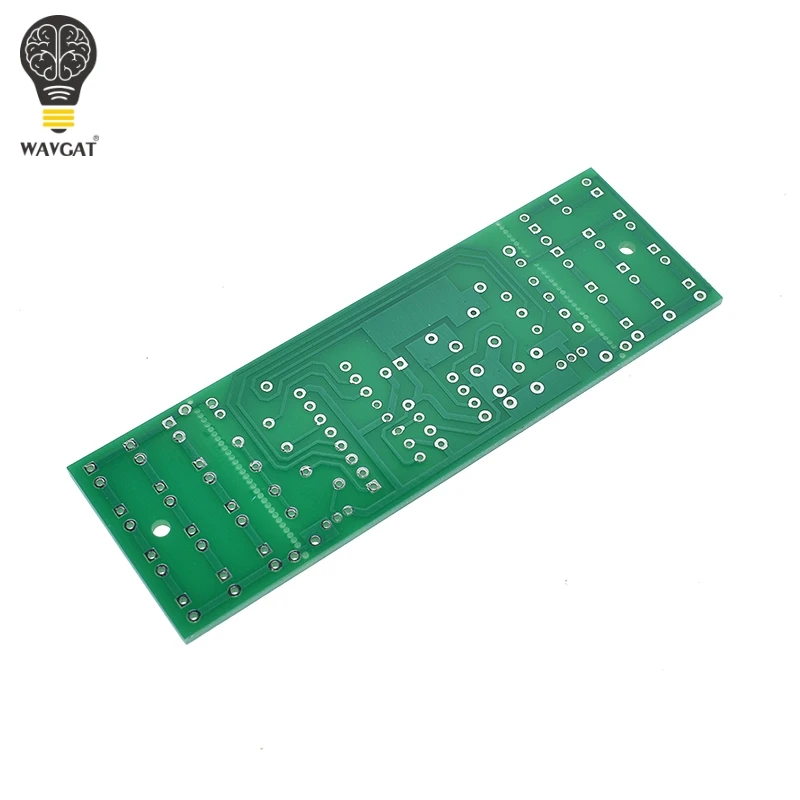

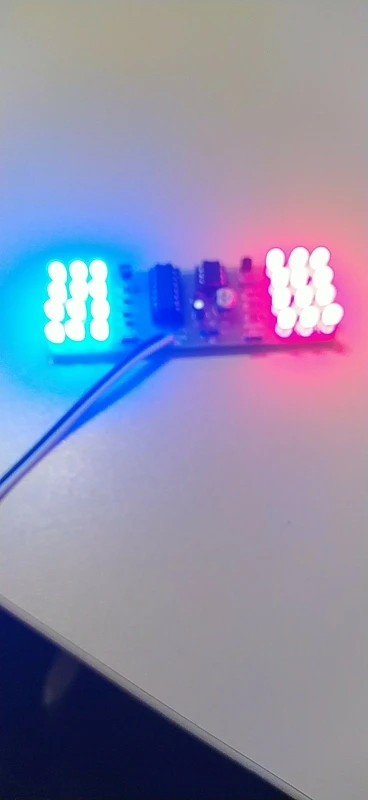

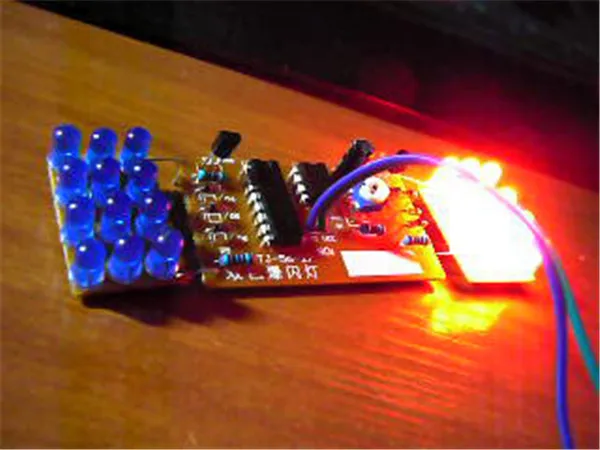

В этом комплекте используется схема имитации светильник, выполненная с NE555 и CD4017, Синий светодиодный и красный светодиодный мигают попеременно в зависимости от импульса. Мультивибратор, состоящий из NE555, будет иметь определенную частоту колебательного сигнала, отправляемого на десятичный счетчик/распределитель импульсов CD4017 для подсчета. Когда 1,3,5 импульсов поступают, высокий уровень выхода Q0,Q2,Q4 по очереди, Синий светодиодный мигает 3 раза, высокий уровень выхода Q5,Q7,Q9 по очереди. Красный светодиодный мигает 3 раза, Синий светодиодный снова мигает, когда приходит 11,13,15 импульсов, синий и красный светодиоды мигают попеременно, чтобы понравилась лампа сигнализации. Изменение размера RP1 может изменить период колебаний, тем самым меняя скорость сияния светодиодный да, Может работать вся цепь DC9-12V. Красный мигающий светильник и синий мигающий светильник образуют доску отдельно, подключенную к основной плате через отверстие для штампа. Если вам нужно установить в другое место отдельно или увеличить расстояние, вам следует отрезать отверстие для штампа, а затем соединить с Материнская плата на два провода. Пожалуйста, обратите внимание на направление светодиодный да при установке, особенно направление управления L11 и l12.r2 и R3 с яркостью светильник, вы можете изменить его соответствующим образом, диапазон 10-100 Ом. Питание: 9-12 В 2. Список компонентов. Примечание:В комплекте нет розетки IC. Пользователь может сварить IC непосредственно на печатной плате.

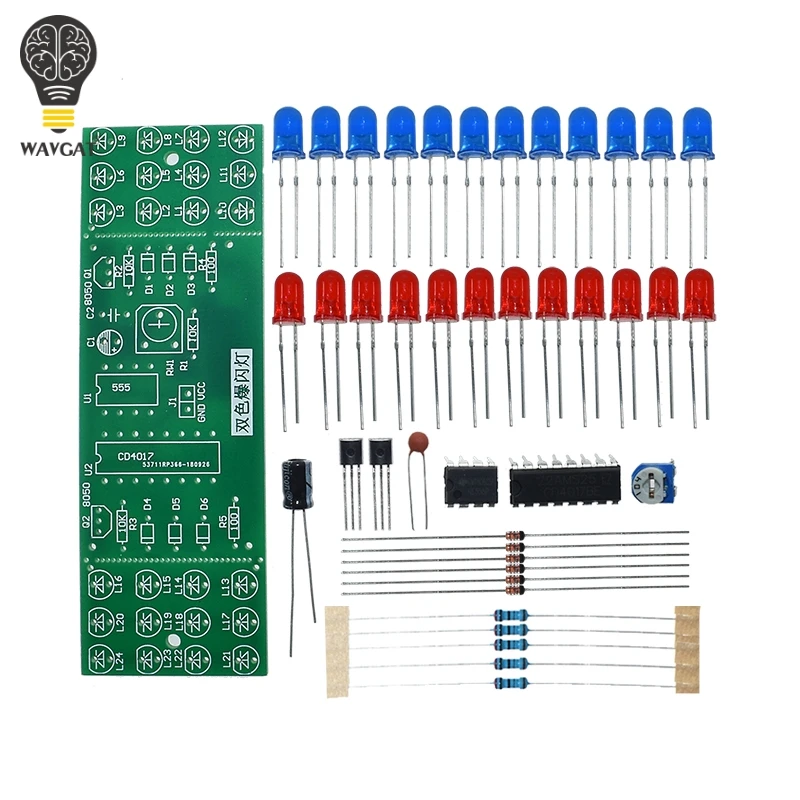

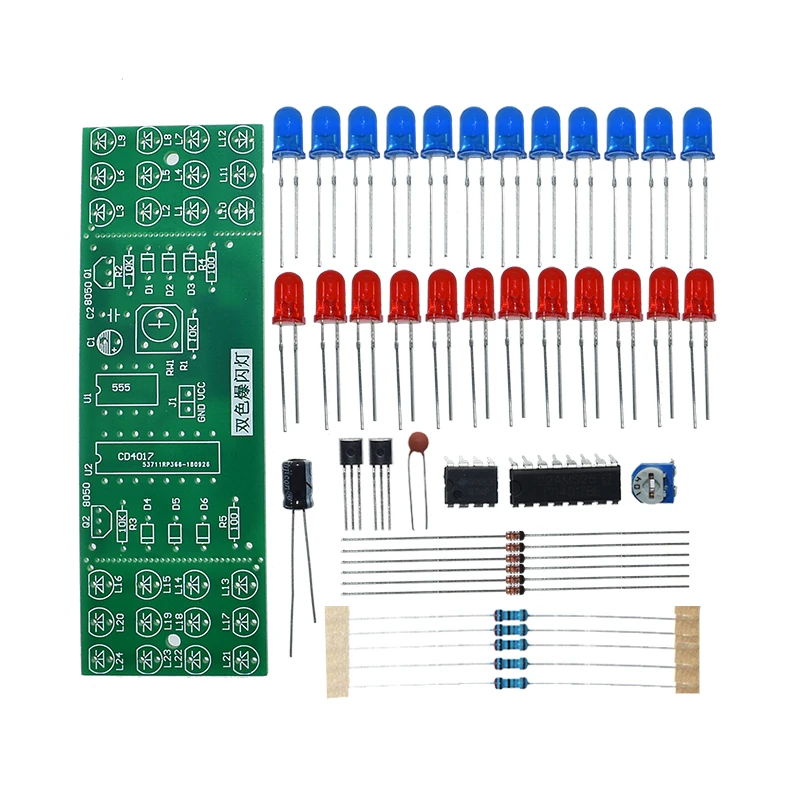

Компонент

Номер

Параметр

Количество

Металлический пленочный резистор

R1, R4,R5

10К Ом

3

Металлический пленочный резистор

R2,R3

10-100 Ом

2

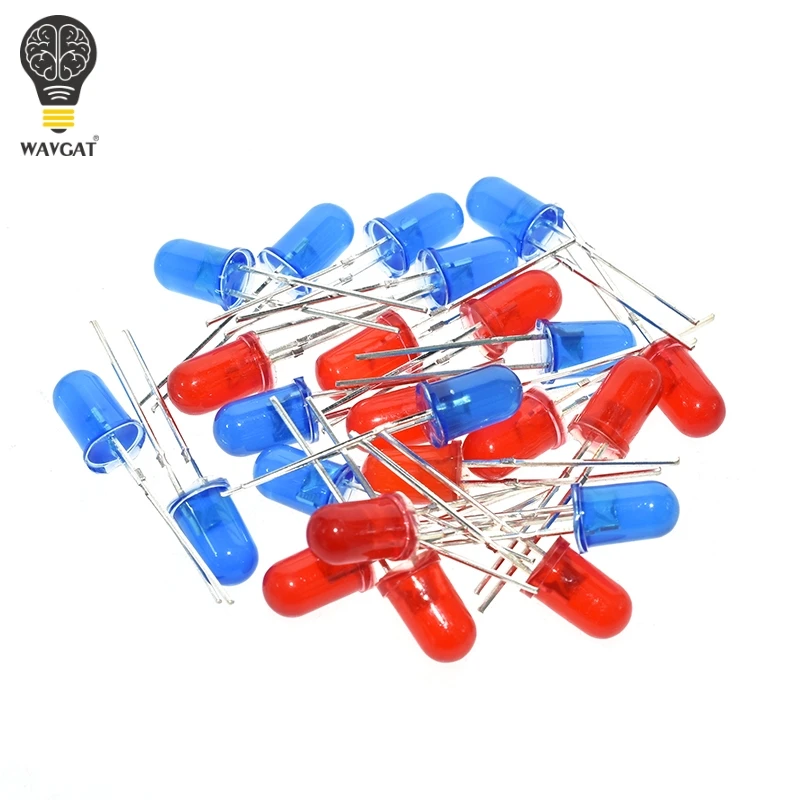

Синий светодиодный

L1-L12

5 мм

12

Красный светодиодный

L13-L24

5 мм

12

Диод 1N4148

D1-D6

6

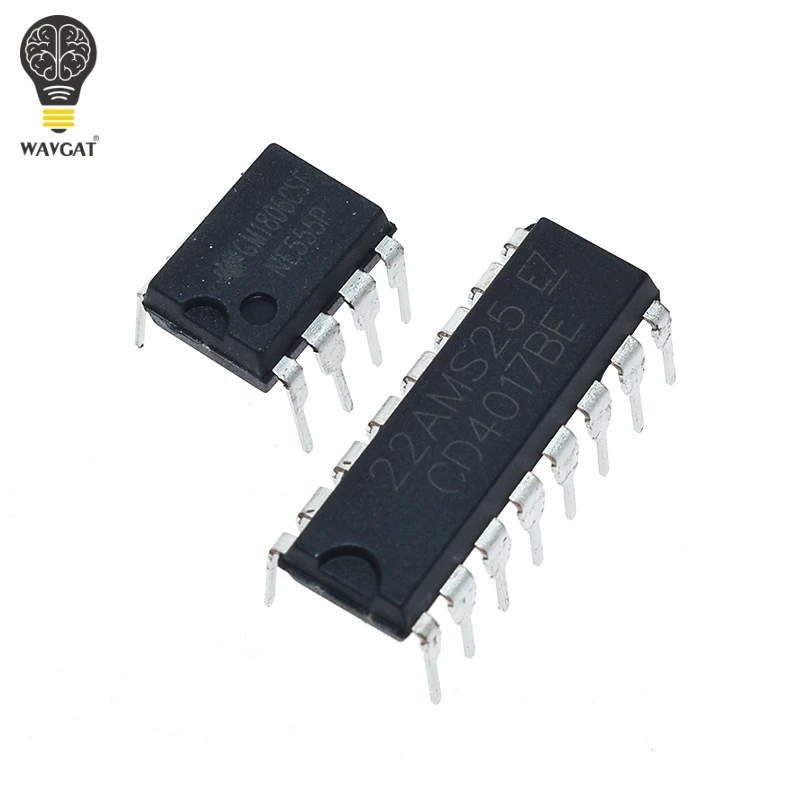

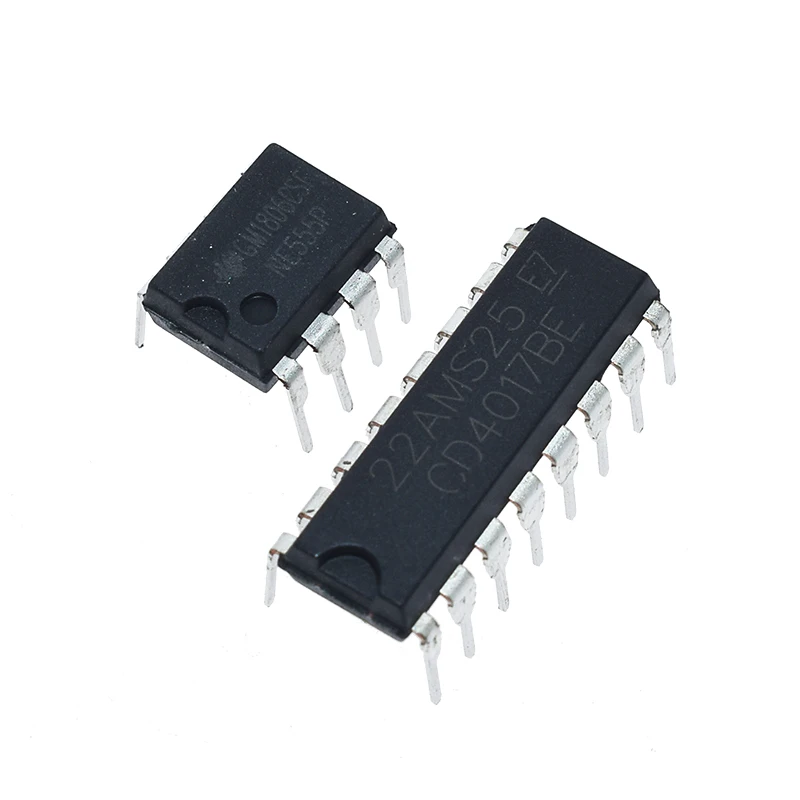

NE555

IC1

DIP-8

1

CD4017

IC2

DIP-16

1

S8050

Q1,Q2

TO-92

2

Регулируемый резистор

РП1

200K-1M

1

Электролитический конденсатор

C1

0,1 мкФ Ф-1 мкФ Ф

1

Керамический конденсатор

C2

0,01 мкФ 103

1

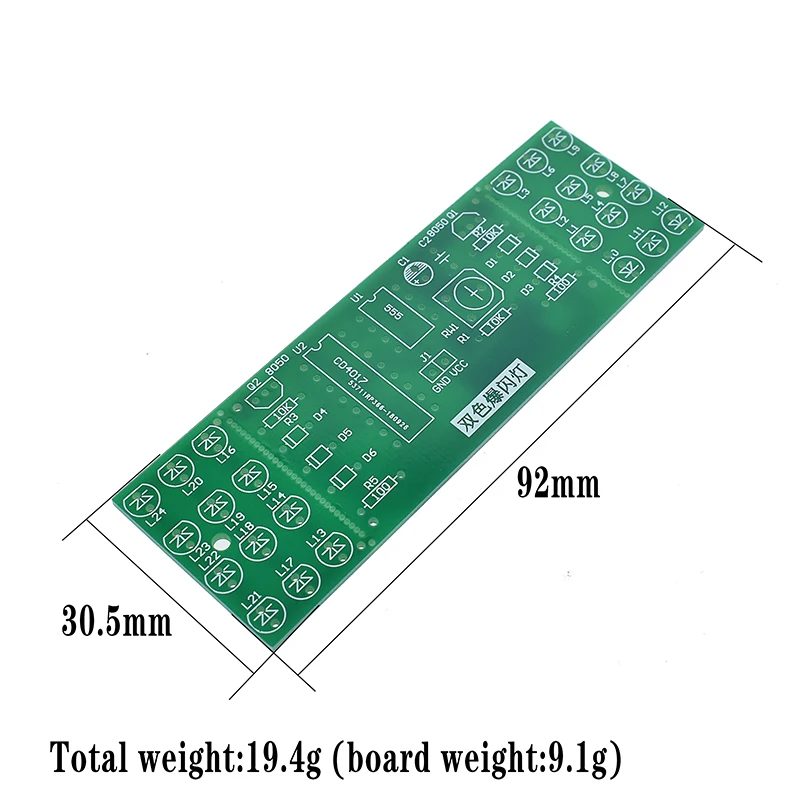

PCB

1

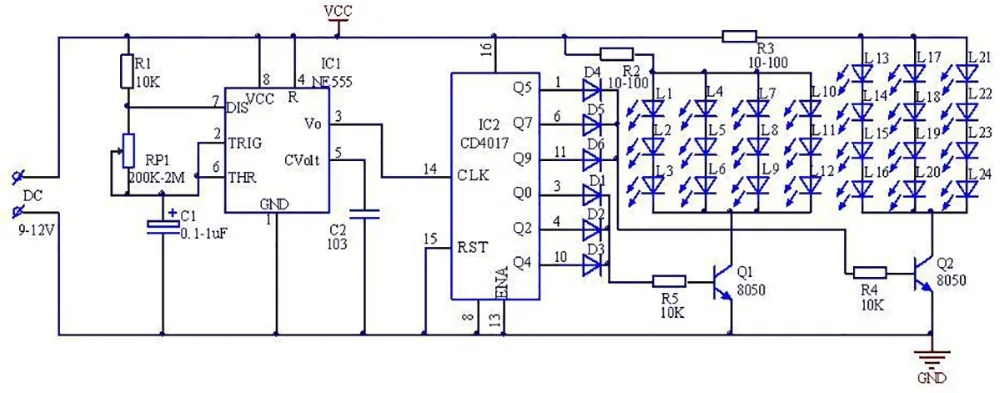

3. Схема.
