Последнее обновление: 12.09.2024
Преимущества продукта
Параметры продукта
Определение интерфейса
序号
Стальная проволока
脚位定义
1.
Светодиодный +
Подсветка положительная
2.
Светодиодный-
Подсветка отрицательная
3.
SPI4W
SPI4W = 0 4SPI SPI4W = 1 3SPI
4.
VDD
Источник питания (2,8 В)
5
GND
Мощность заземления
6
CS
Чип ЖК-шины выберите сигнал, низкий уровень включить
7
Сброс
ЖК-сигнал сброса шины, низкий уровень сброса
8
SDA
Линия часов
9
SCL
Линия передачи данных
10
RS
Инструкция/ввод данных

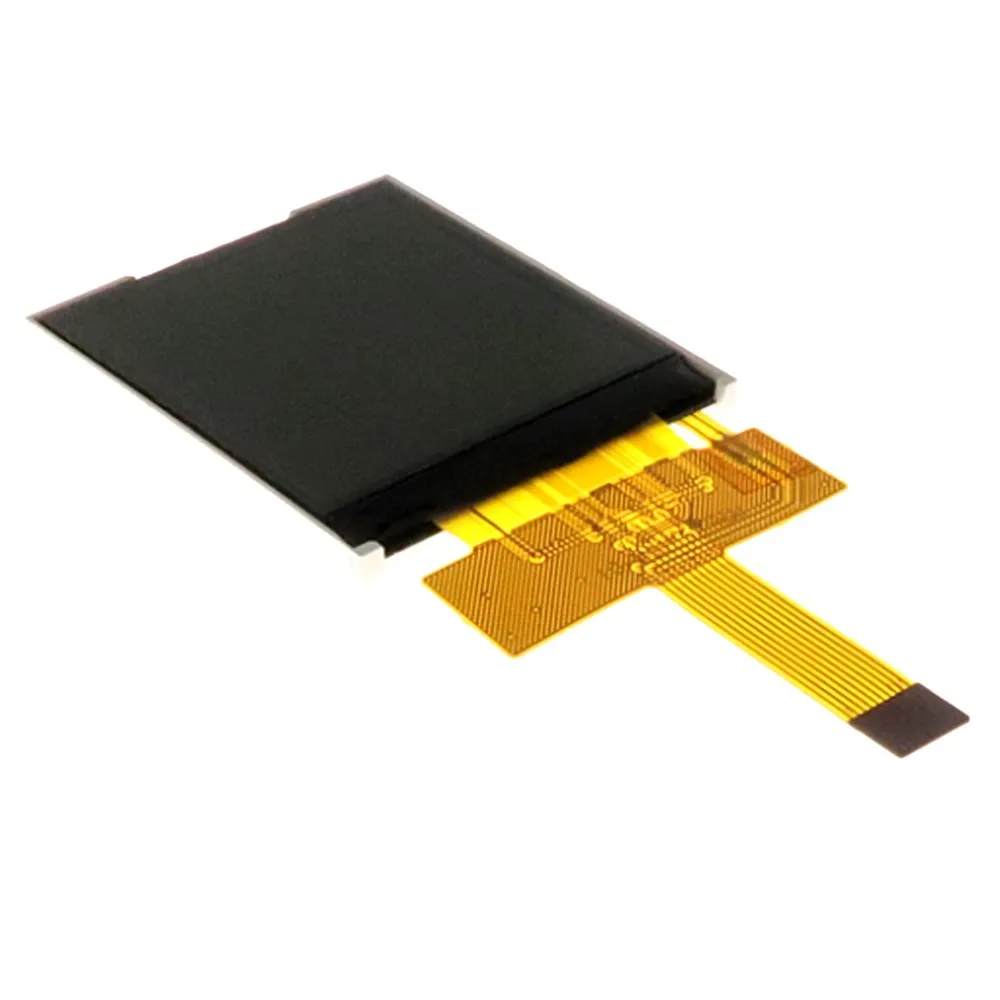

1,44 дюймовый полноцветный TFT, разрешение 128x128
Принимаем кабель (FPC) на заказ
Плагин, без сварки, экономия затрат на рабочую силу и снижение неработоспособности
Подробные материалы разработки (спецификация, схема, код драйвера)
Параметры имени
Размер: 1,44 дюйма
Тип: TFT
Модель: GMT144-01
Разрешение: 128x128
Цвет дисплея: 65K полный цвет
Размеры: 29x34.41x2.25 мм
Размер дисплея: 25,5х26,5мм
Чип драйвера: ST7735S
Тип подключения: штекер, 10P, шаг 0,5 мм
Направление обзора: 12 часов
Рабочее напряжение: 3 в
Рабочая температура: от-20 до 70 °C
Температура хранения: от-30 до 80 °C
Отзывы покупателей
C***p
Страна: CA Bundle: Without touch Доставка: Standard Shipping 16.02.2023
Заказал это в качестве замены экрана для микро Аркады космических захватчиков игрушка. Идеально подходит и работает без проблем.
