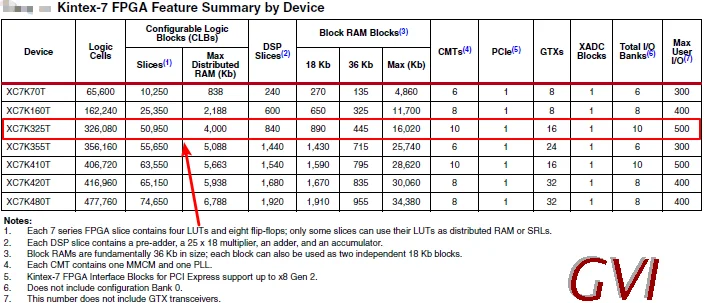

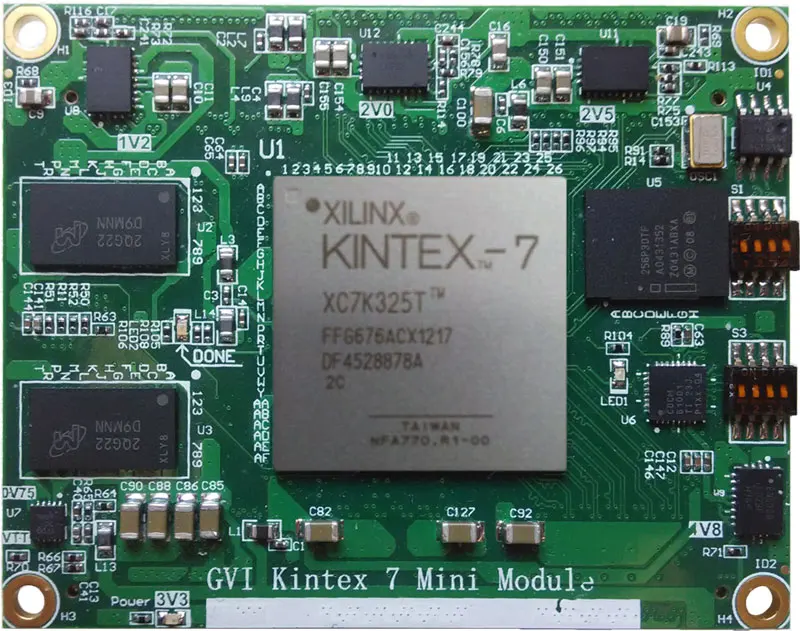

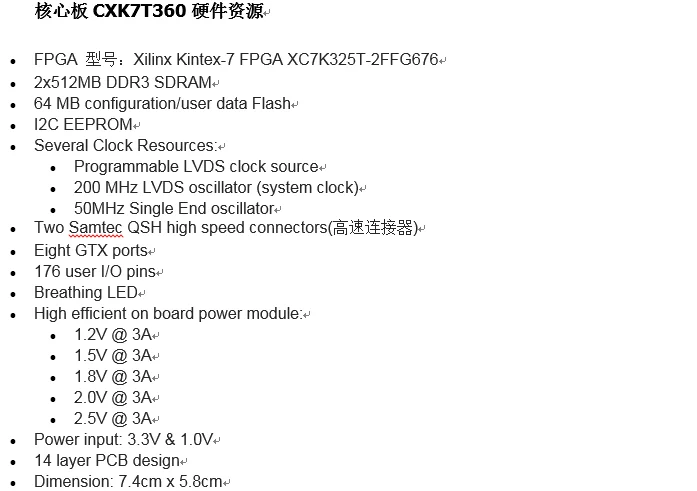

Основной чип: Xilinx kintex-7 FPGA xc7k325t-2ffg676

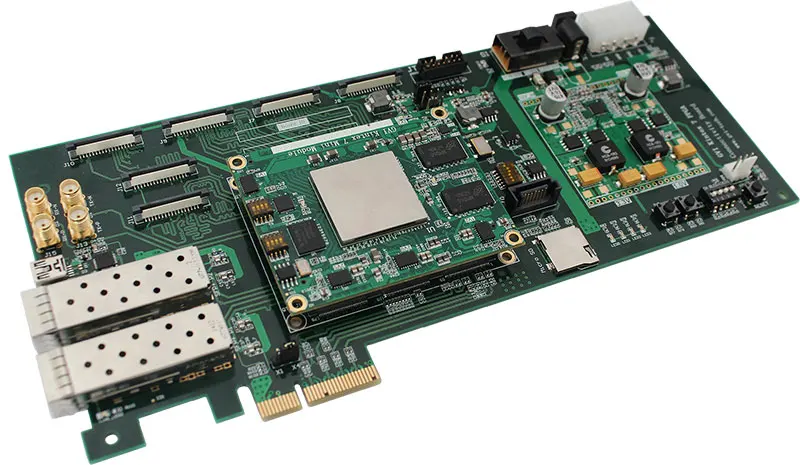

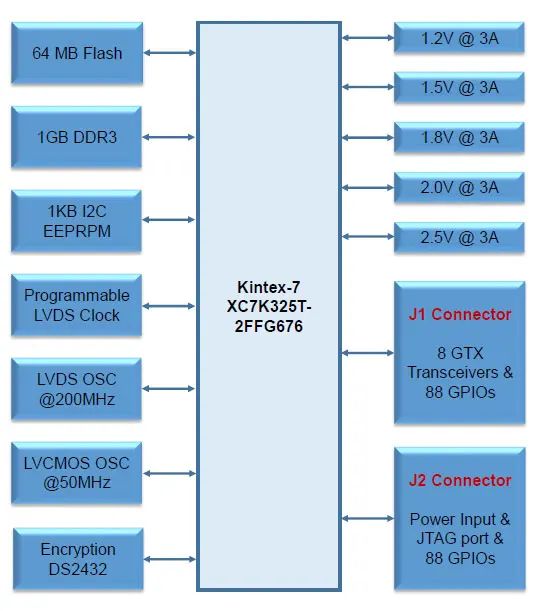

Основная плата серии GVICXK7T360 использует FPGA серии xilinxkintex-7. Kintex-7fpga-это новый тип 28nmFPGA, который показывает высокую производительность и снижает стоимость в два раза. Kintex-7, одна из трех основных серий продуктов, построенных на общей архитектуре 28 нм, была разработана для достижения самого низкого энергопотребления, что позволяет сократить энергопотребление более чем вдвое по сравнению с предыдущими поколениями fpgas, при этом увеличение производительности затрат в два раза.
Серия kintex-7 обеспечивает логику высокой плотности, высокопроизводительную последовательную связь, память, DSP и гибкие смешанные сигналы, которые могут улучшить производительность на уровне системы и включить более тесную интеграцию. Две 16-битные 512mbyteddr3sdrams также интегрированы в основную плату. Параллельный чип NORFlash объемом 512 Мб устанавливается на плате для сохранения файлов конфигурации ПЛИС и данных пользователя.

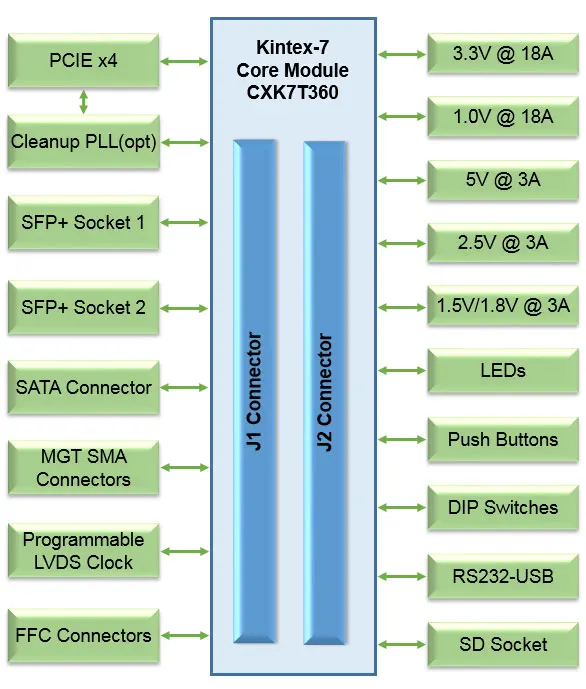

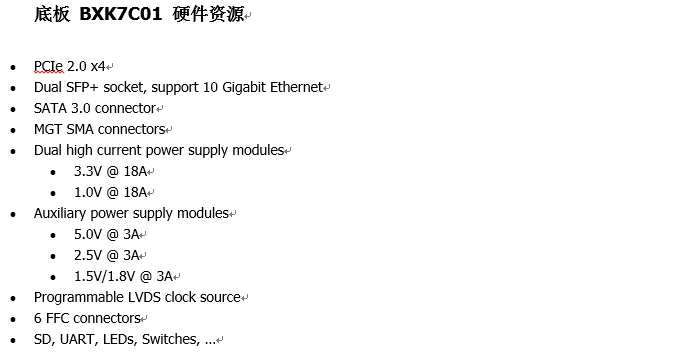

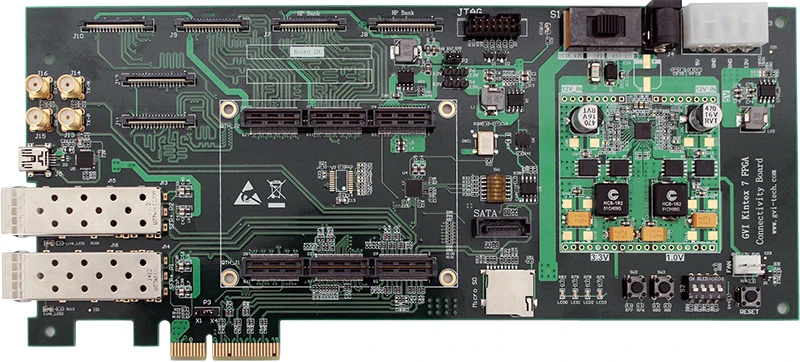

2 высокопроизводительных разъема Samtec обеспечивают богатый объем ресурсов порта ввода-вывода. Разъем поддерживает высокоскоростную передачу сигнала и гарантирует качество сигнала между основной платой и объединительной платой. 8 пар последовательных сигналов GTX позволяют основной плате отвечать требованиям различных высокоскоростных систем передачи, включая 10 гигабит Ethernet, PCIE, SATA и т. д. Основная плата интегрирована в 5 групп высокоэффективных модулей питания, что значительно упрощает конструкцию питания нижней пластины. В то же время, компактный дизайн делает всю основную плату всего 74 мм x 58 мм, легче интегрировать в вашу систему.
'
