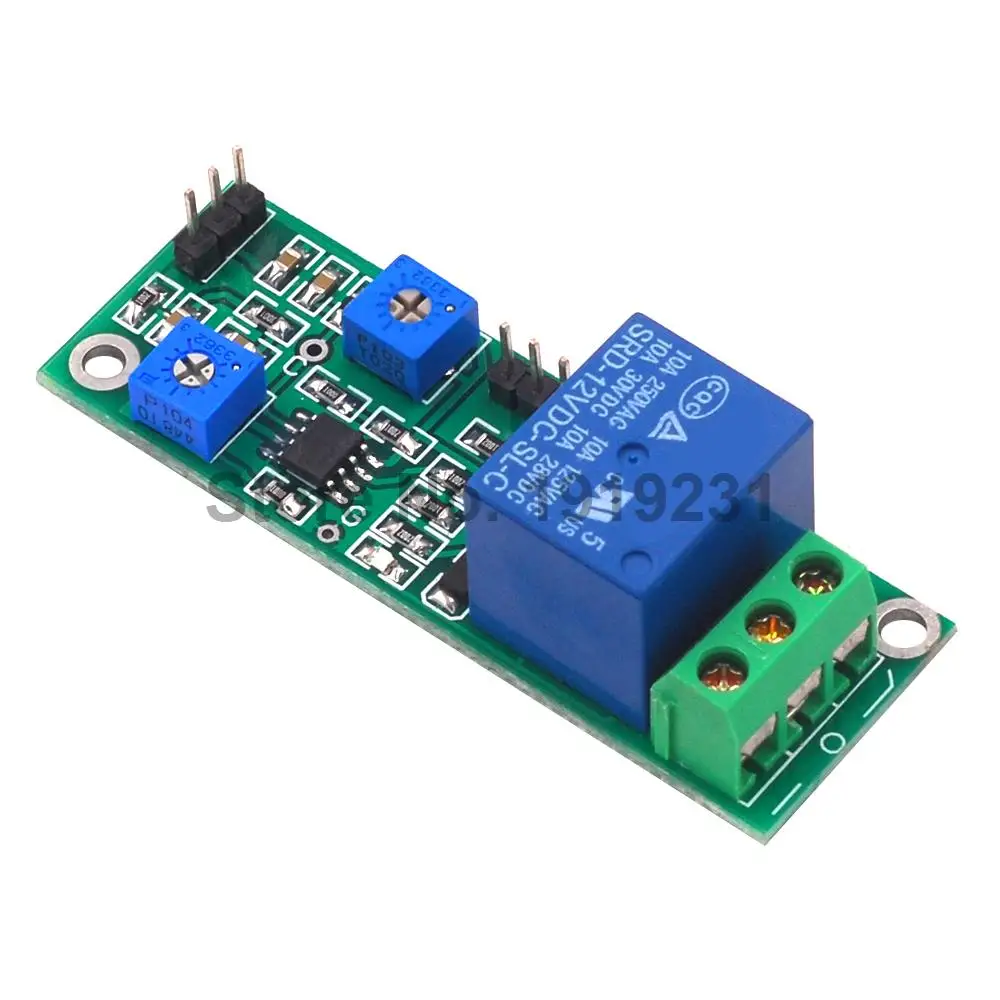

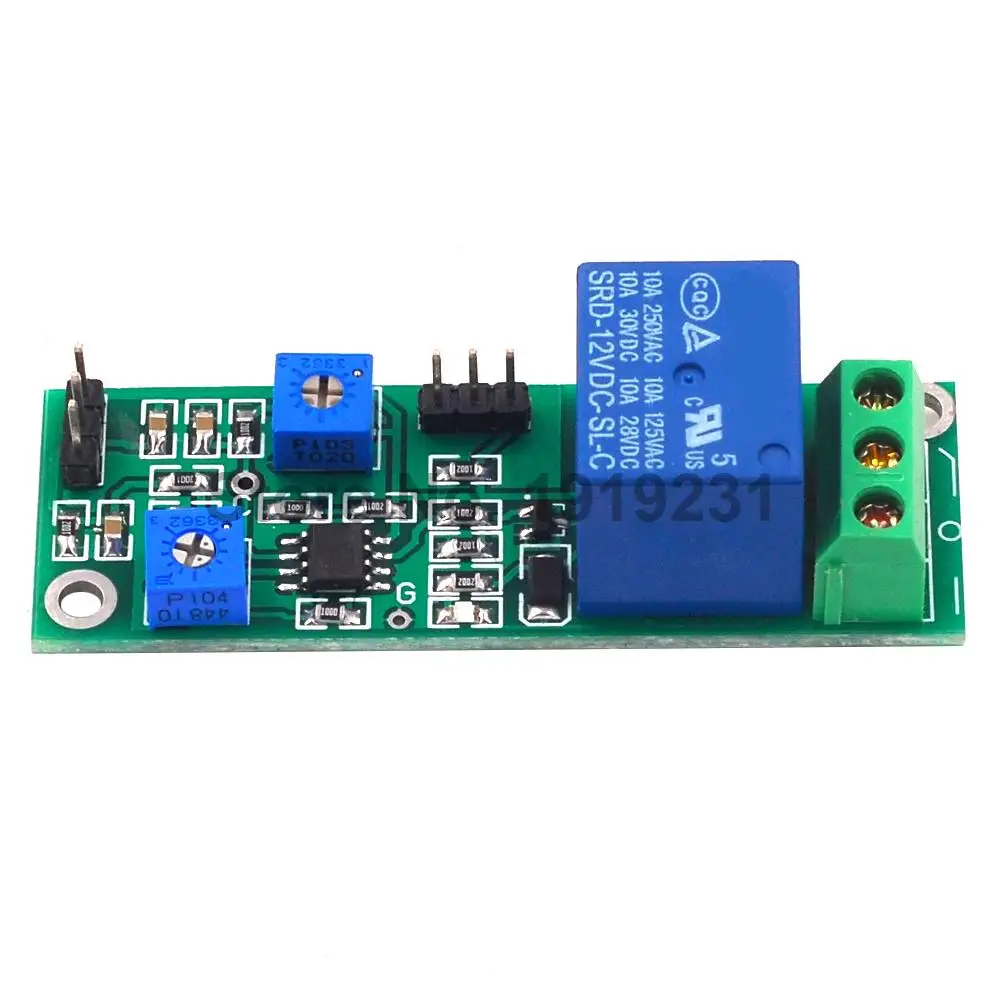

Магазин недавно ввел модуль управления компаратором напряжения гистерезиса с чипом LM2903 в качестве ядра.
Компаратор гистерезиса в основном используется для сравнения напряжения. Особенно в чехол в тех случаях, когда напряжение не является стабильным, фальш-триггер и дрожание компаратора по нулевой границы может быть решена.

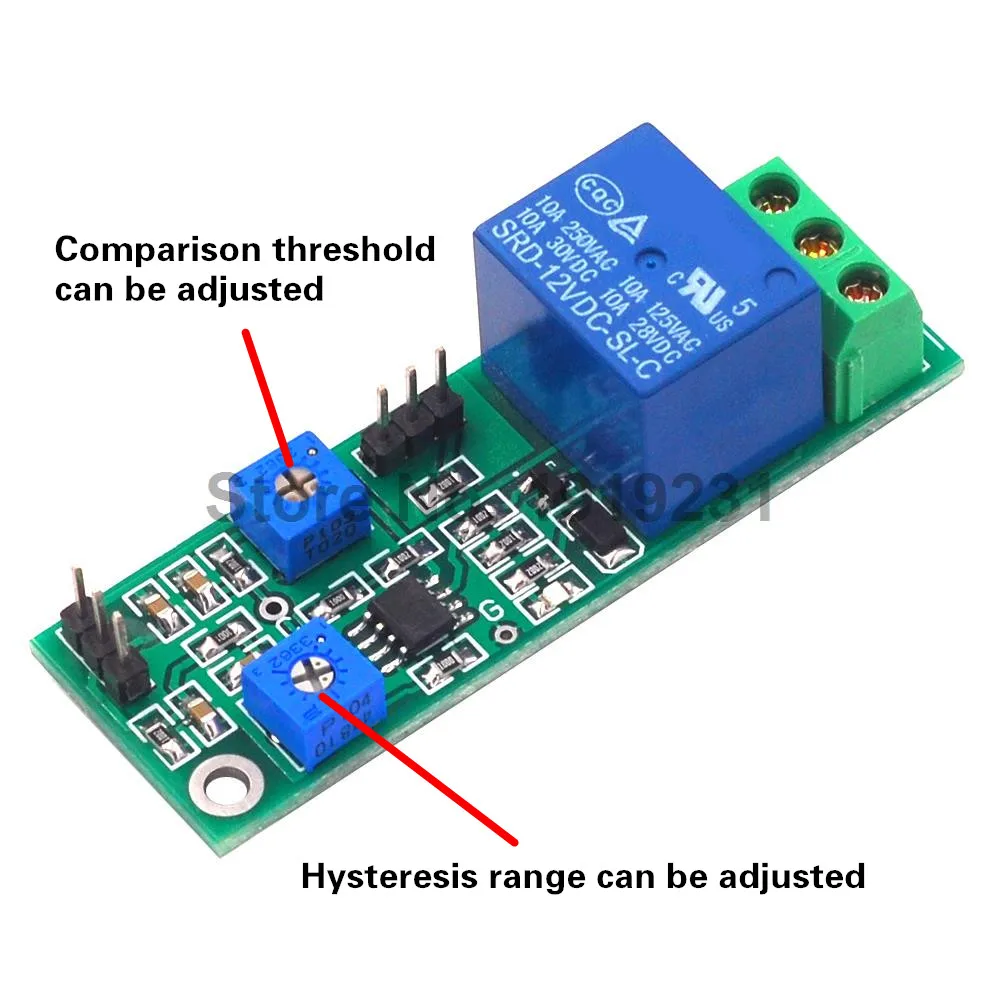

Предоставьте список (Если ваш входной сигнал составляет 2,45 в, но есть помехи между 2,43-2,47 в из-за помех или источника питания и т. д., если исходное напряжение регулируется до 2,45 в, тогда не используется сравнение гистерезиса. Если это слишком быстро, компаратора будет флип очень быстро, в результате чего ваш задняя приобретения или управления, чтобы быть вне контроля (особенно в чехол реле станет роковой). Если добавляется сравнение гистерезиса, то диапазон гистерезиса, который вы настраиваете, составляет 0,03 в, тогда, когда он больше 2,45 в, он будет двигаться, но когда он меньше 2,45-0,03 в, он будет снова перевернут обратно. Для маленького дрожания посередине, это позволит избежать его.)
Он широко используется при обработке и приобретении промышленных полевых сигналов. После добавления цепи управления реле, она больше подходит для стыковки и преобразования сигнала между различными модулями в промышленном управлении.
Например, с реле 12 В, вы можете использовать 12 В для питания платы. Доступно соответствие напряжения.
Параметры модуля:
1. Напряжение источника питания: 5-24 В (удельное напряжение питания определяется напряжением привода реле)
2. Выход высокий и низкий уровень (выходной ток составляет около 3-5 мА)
3. Выходной переключатель-это сухой узел реле (емкость составляет 10А максимум)
4. Размеры: Длина 64 мм Ширина 21,5 мм
Примечание: пороговое напряжение допустимый диапазон 0 - (напряжение питания минус 1 в). Например, 5 в источник питания, эталонное пороговое напряжение эффективное значение 0-4 в, может достичь сравнения выхода. Если пороговое напряжение больше 4 в с 5 В питания, то выход будет оставаться низким без выхода.
