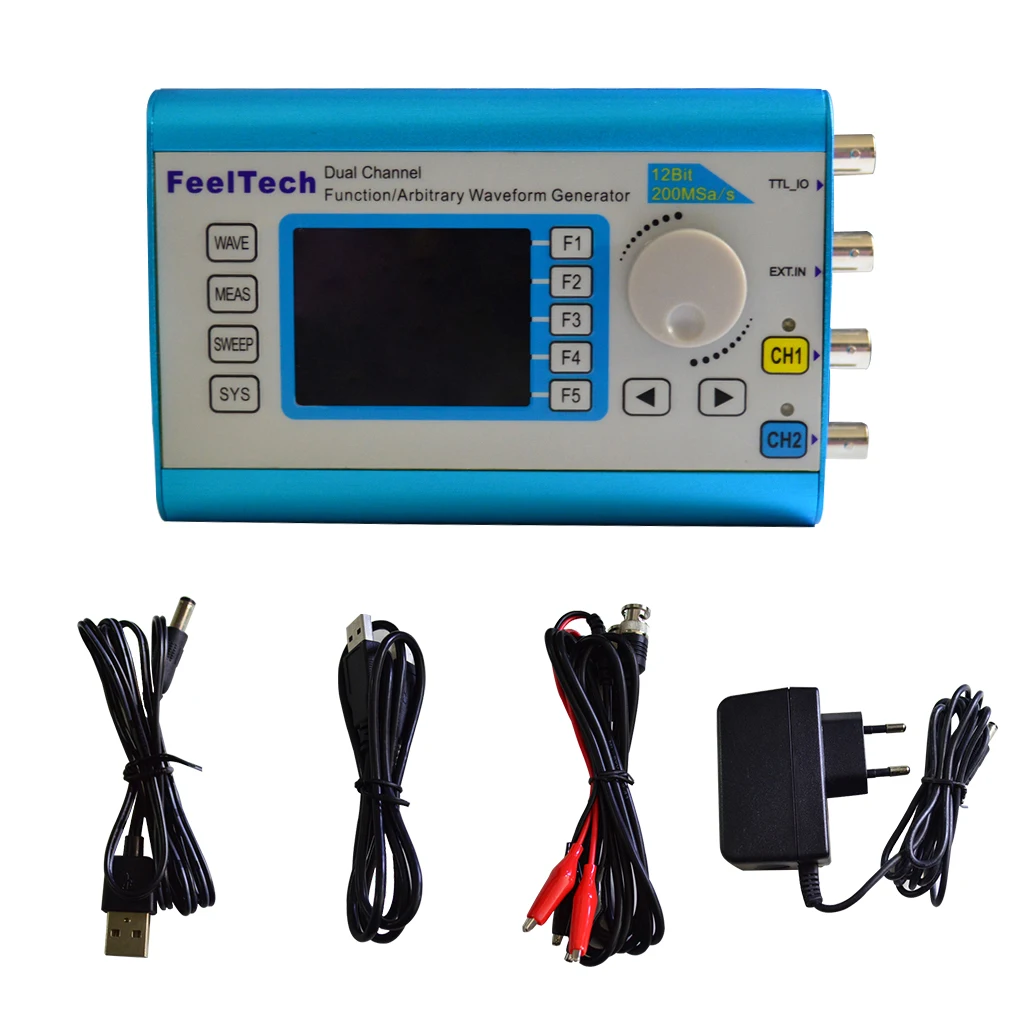

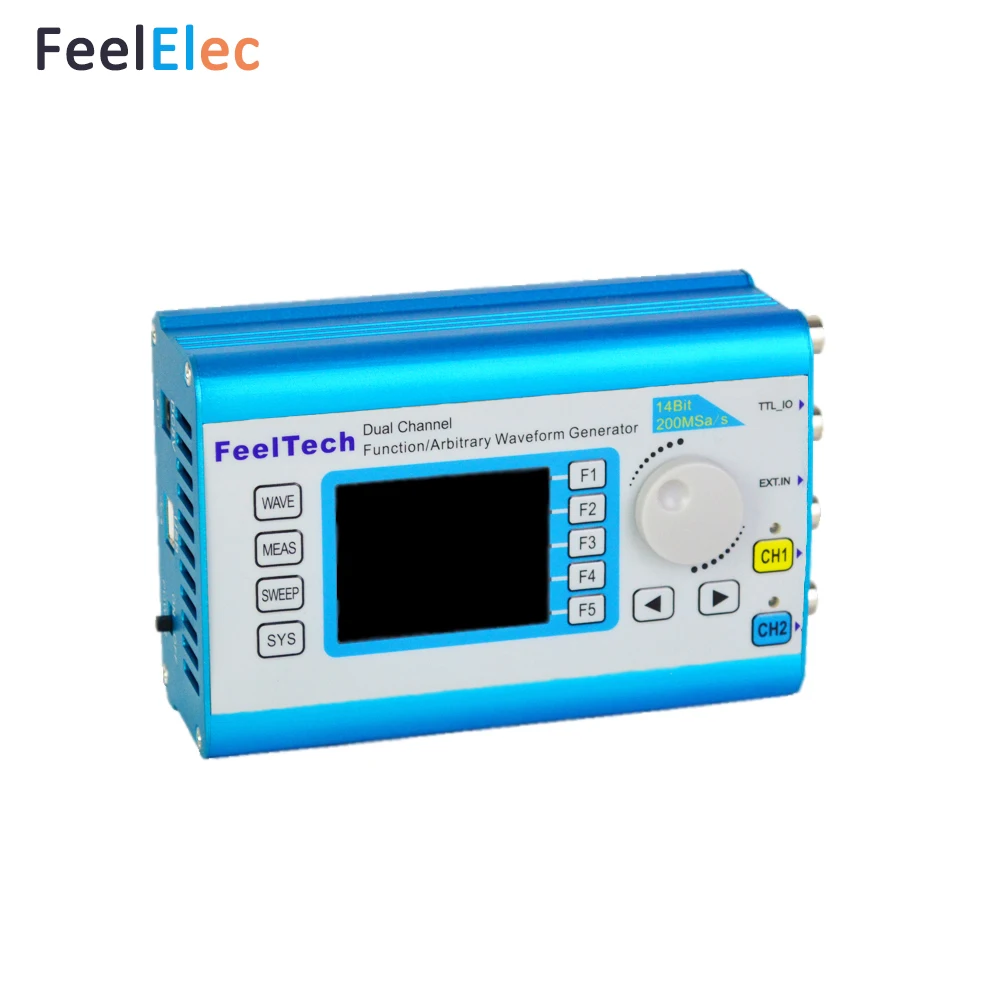

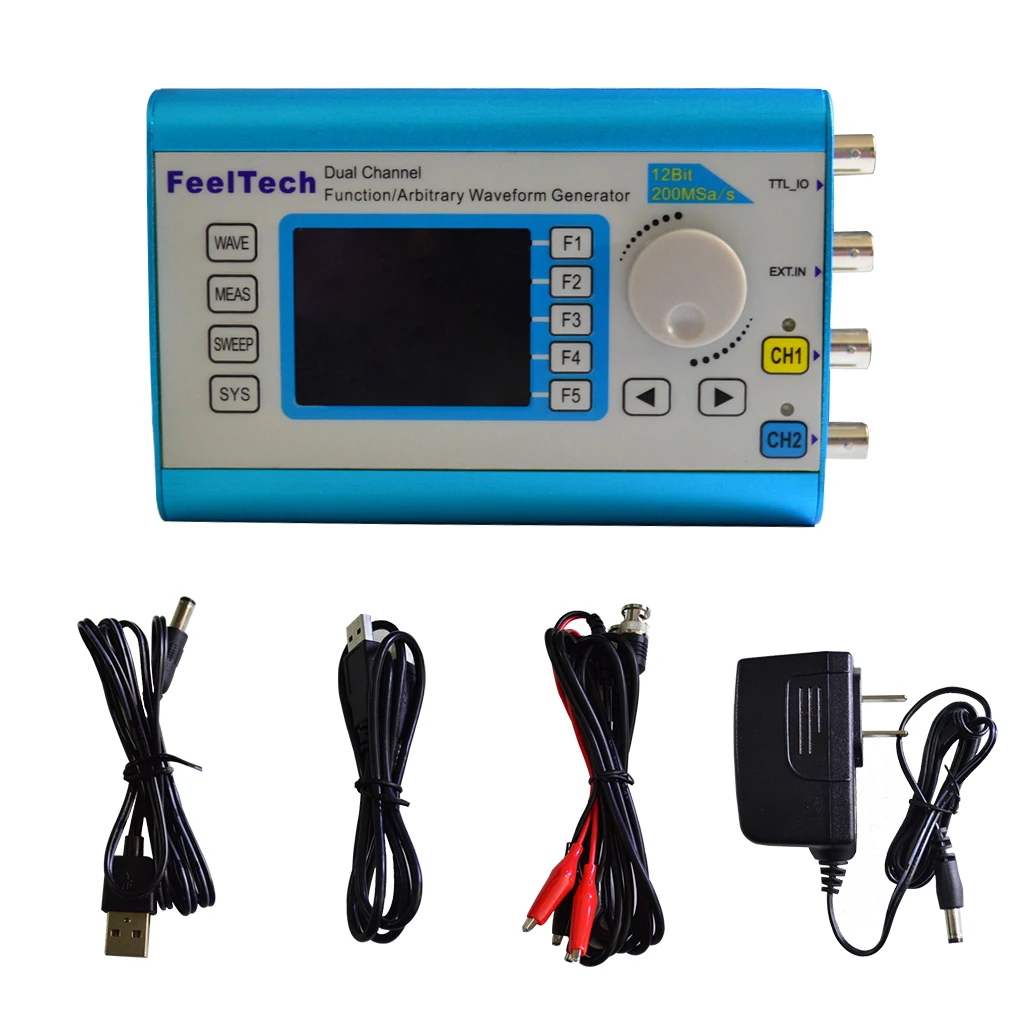

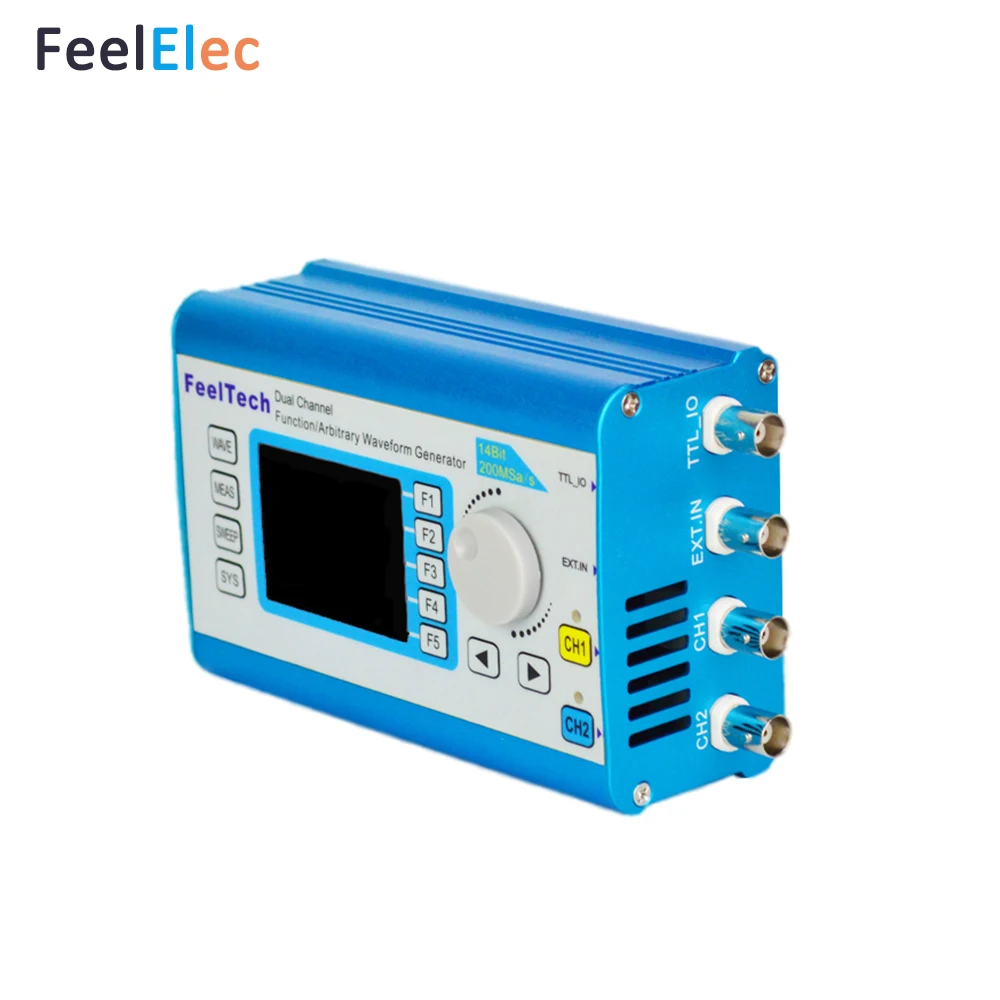

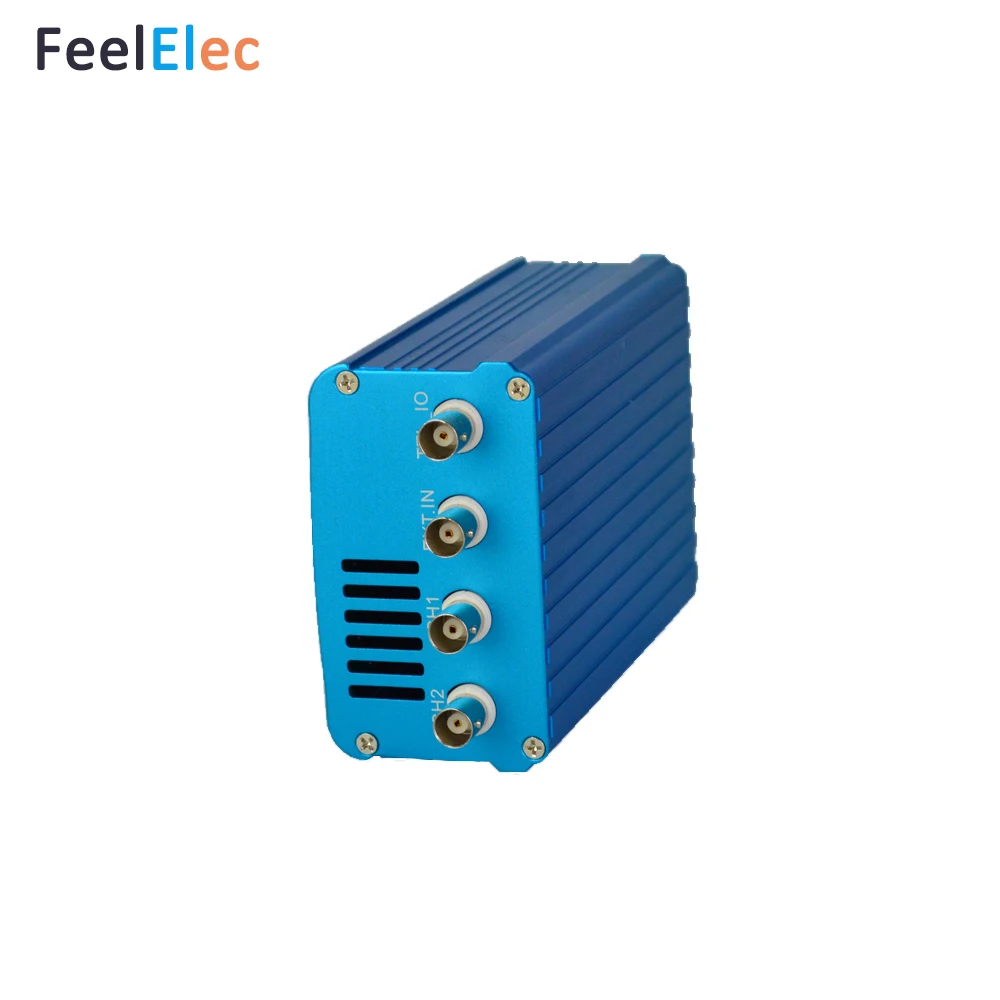

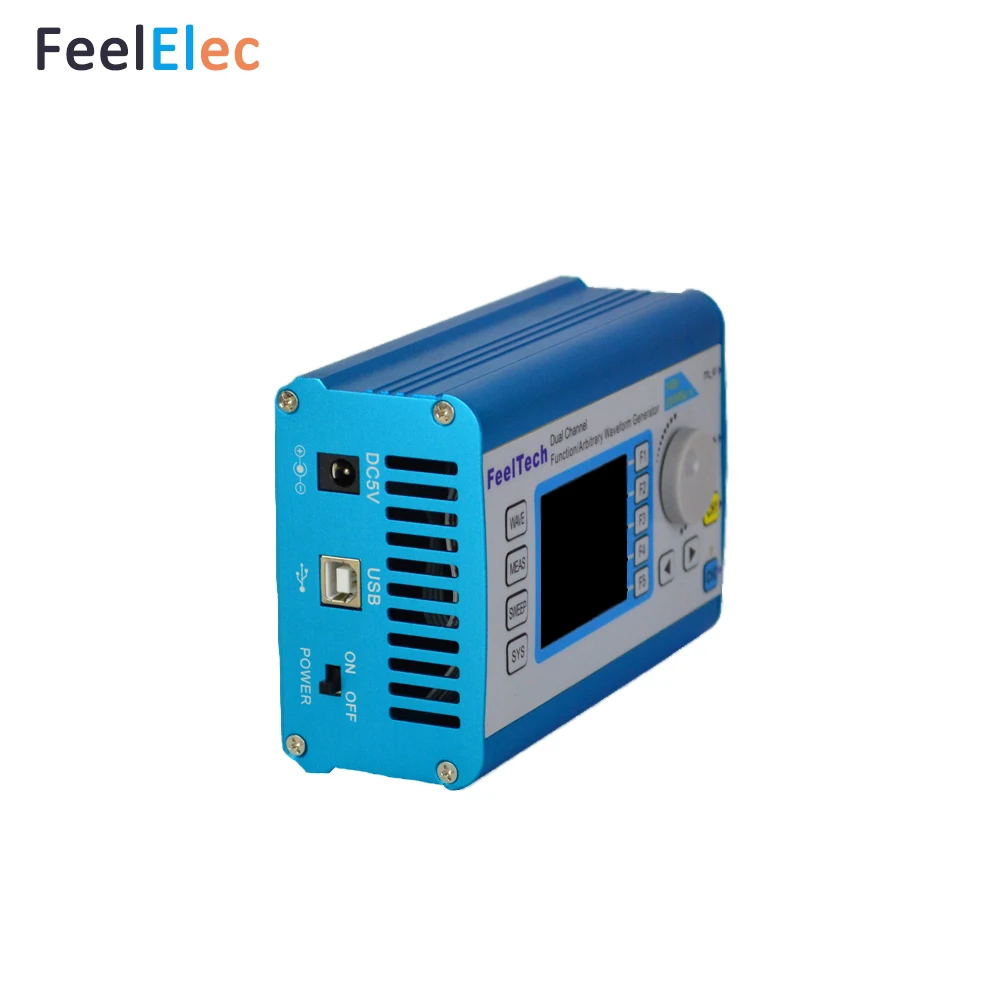

Feeltech FY2300 цифровой DDS двухканальный функциональный частотомер многофункциональный генератор сигналов повышенной стабильности синтезатор

Двухканальный/произвольный генератор сигналов серии FY2300-это многофункциональный генератор сигналов al, интегрирующий генератор сигналов, генератор сигналов произвольной формы, генератор сигналов Генератор импульсных сигналов, генератор шумовых сигналов, счетчик и частотомер с отличной стоимостью. В этом приборе используется крупномасштабная интегральная схема CMOS и высокоскоростной микропроцессор MCU. Внутренняя схема использует SPXO в качестве основного стандарта, чтобы гарантировать стабильность сигналов. Технология поверхностного монтажа улучшает помехоустойчивость и срок эксплуатации.

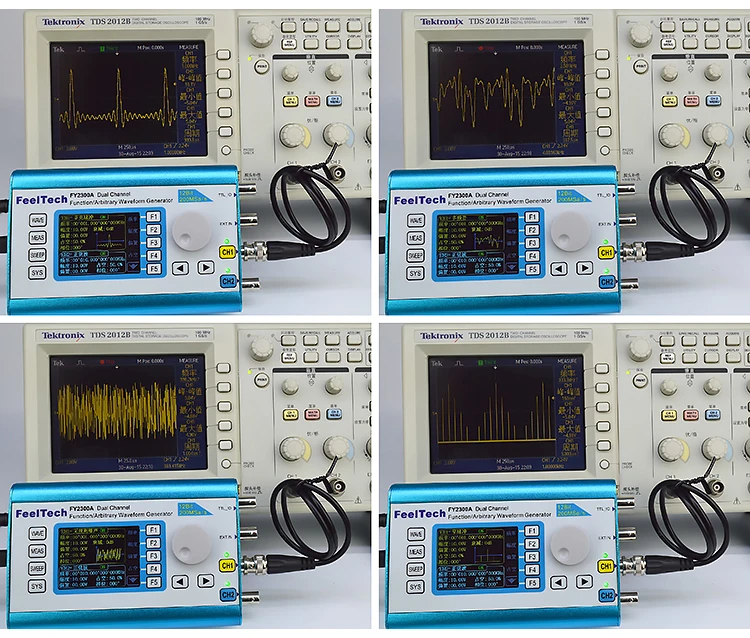

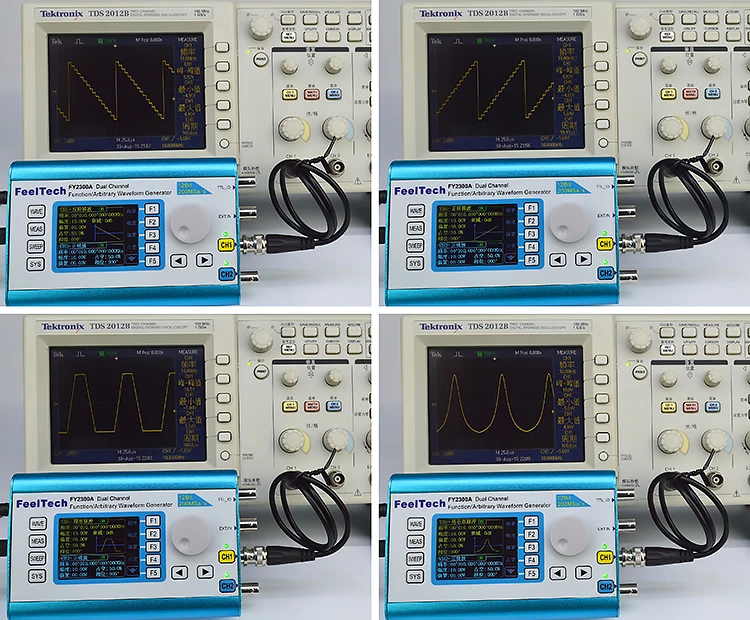

Этот прибор имеет двойные каналы, которые могут выводить 31 предустановленный сигнал DDS, включая синус, квадрат, треугольник (рампа), пилообразный зуб, пилообразный зуб, импульс Lorenz, мультитональный, шумовой, кардиограмма, трапециевидный импульс, синхронный импульс, узкий импульс, Gauss белый шум, AM, FM, шаг и Определяемая пользователем Форма волны. Он также может выводить электрический уровень TTL. Оба канала полностью независимы

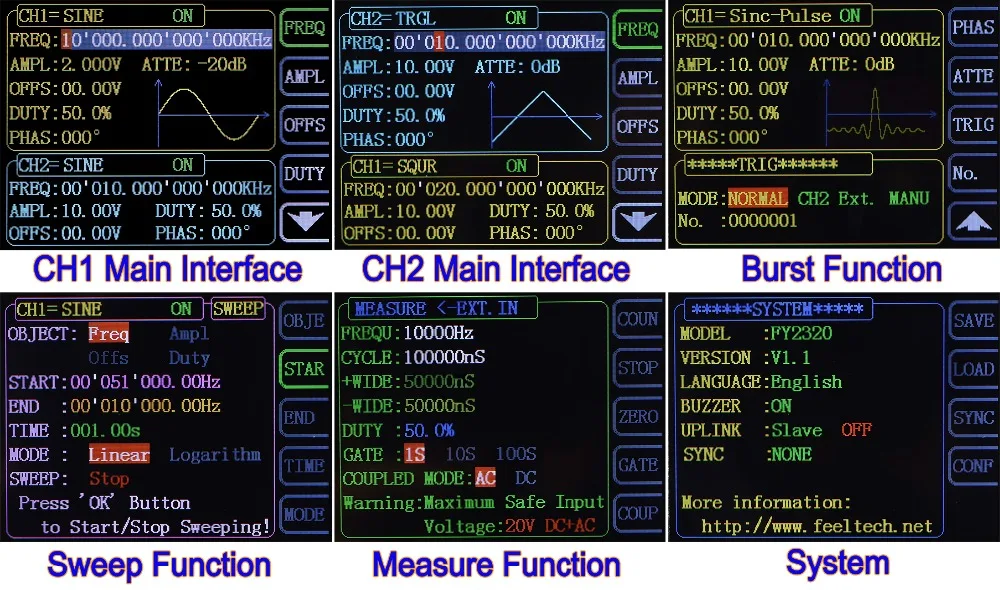

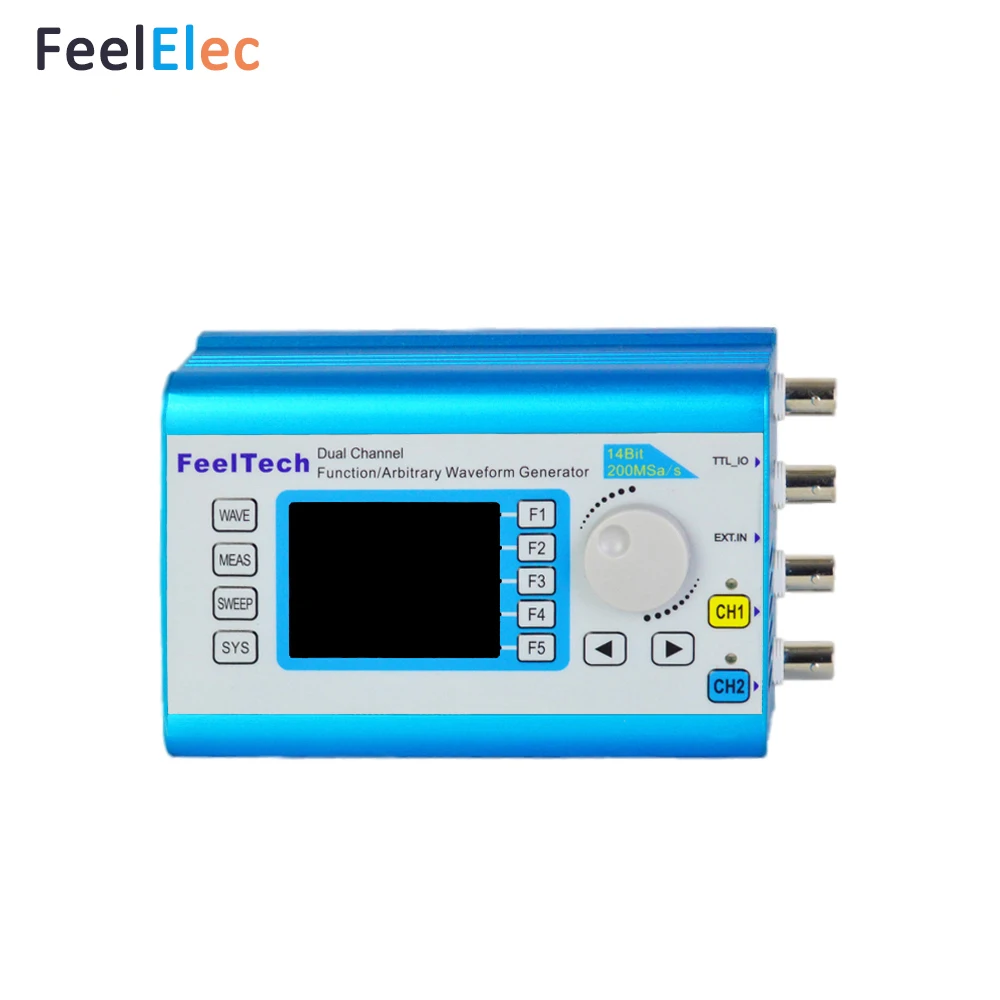

Обладает дружественным взаимодействием между человеком и машиной. 2,4 дюймовый цветной TFT LCD с разрешением 320 × 240 может отображать все параметры как каналов, так и текущие функции всех кнопок. Клавиши быстрого доступа упрощают все сложные операции и экономят время. Пользователи могут быть опытными после нескольких минут практики.

Преимущества этого прибора в генерации сигналов, подметании формы волны, измерении параметров и других областях, делают его идеальным оборудованием для электронных инженеров, лабораторий, промышленной производственной линии, университета, научно-исследовательские институты и так далее.

Параметры частоты

Диапазон частот

FY2300

-02 м

FY2300

-06 МГц

FY2300

-10 МГц

FY2300

-15 МГц

FY2300

-20 м

Синусоидальная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 10 МГц

0 ~ 15 МГц

0 ~ 20 МГц

Квадратная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Треугольная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Пилообразная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Импульсная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL/CMOS волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Произвольная форма волны

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Разрешение

1 мкгц (0,000001 Гц)

Точность

± 5 × 10-6

Стабильность

± 1 × 10-6/3 часа

Сопротивление

50 Ом ± 10% (стандартный)

Фазовый диапазон

0 ~ 359 °

Разрешение фазы

1 °

Характеристики формы волны

Типы волн

Синус, квадрат, треугольник, пилозуб, импульс, рампа, TTL, CMOS, мультитон, шум, кардиограмма, Sinc импульс, узкий импульс, Gauss белый шум, AM, FM, шаг. Произвольная форма волны и т. д.

Длина формы волны

2048 баллов

Частота дискретизации

200 Мвыб/с

Вертикальное разрешение

12 бит

Синусоидальная волна

Гармоническое подавление

≥ 45dBc(<1 МГц);≥ 40dBc(1 МГц ~ 20 МГц);

Полное гармоническое искажение

<0.8% (20 Гц ~ 20 кГц, 0 дБм)

Квадратная волна

Время подъема/падения

≤ 20 нс

Перестрелка

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Амплитуда (50 Ом)

10 мвпп ~ 20Vpp (Фрек.<= 15 МГц);10 мвпп ~ 15Vpp (Фрек.>15 МГц)

Амплитудное разрешение

1 мВ (ослабление 20 дБ)

Стабильность амплитуды

± 0.5%/ 5 часов

Амплитудная плоскостность

± 5%(<10 МГц);± 10%(>10 МГц);

Выход сигнала

Сопротивление

50 Ом ± 10% (стандартный)

Защита

Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

Смещение постоянного тока

Диапазон смещения

± 10 В

Смещенное разрешение

0,01 в (0,001 в с затуханием)

Выход TTL

Амплитуда электрического уровня

> 3 в

Вентилятор-выход

> 20 TTL нагрузка

Время подъема/падения

≤ 20 нс

Выход CMOS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 20 нс

Внешнее измерение

Частотомер

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 уровня регулируется (1S,10S,100S)

Счетчик

Диапазон

0-4294967295

Режим соединения

Постоянный ток, переменный ток

Режим подсчета

Руководство

Диапазон входного напряжения

0.7Vpp ~ 20Vpp

Измерение периода

Разрешение 5nS, Макс. Лимит 10 с

Измерение ширины пульса

Разрешение 5nS, Макс. Лимит 10 с

Развертка

Тип развертки

Линейная развертка или: логарифмическая развертка

Предметы развертки

Частота, амплитуда, смещение и рабочий цикл

Время развертки

0,01 ~ 999,99 с/шаг

Диапазон настройки

Исходное положение и финишное положение можно установить произвольно.

Диапазон развертки

Определяется настройками параметров развертки

Общие характеристики

Дисплей

Тип дисплея

2,4 дюймовый цветной TFT-дисплей.

Экономия и загрузка

Сумма

20

Позиция

От 01 до 20 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу.

Скорость передачи данных

9600BPS

Протокол

Режим командной строки, протокол завершен открытым.

Питание

Диапазон напряжения

5 в постоянного тока ± 0,5 В

Зуммер

Можно включить/выключить с помощью настройки.

Защита окружающей среды

Температура.:0 ~ 40 ℃ Влажность: ﹤ 80%

Размеры

140*95*54,2 мм/5,51*3,74 * 2.13in (Д * Ш * В)

Вес

419 г/14,8 унции

Посылка

22,5*15*7,5 см/8,86*5,9*2,95 дюйма (Д * Ш * В)

Вес посылка

700 г/24,7 унции
