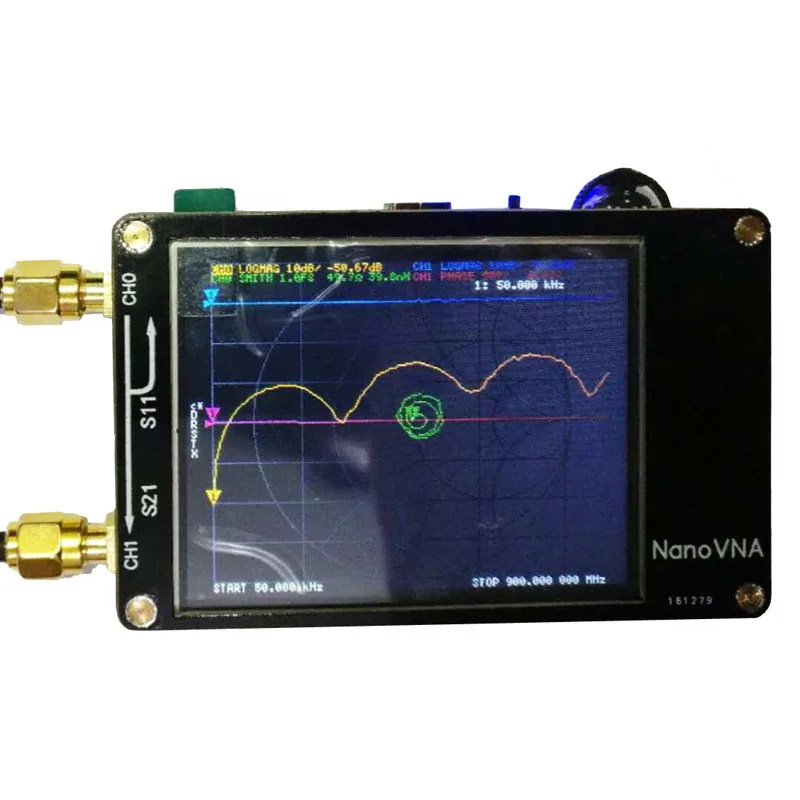

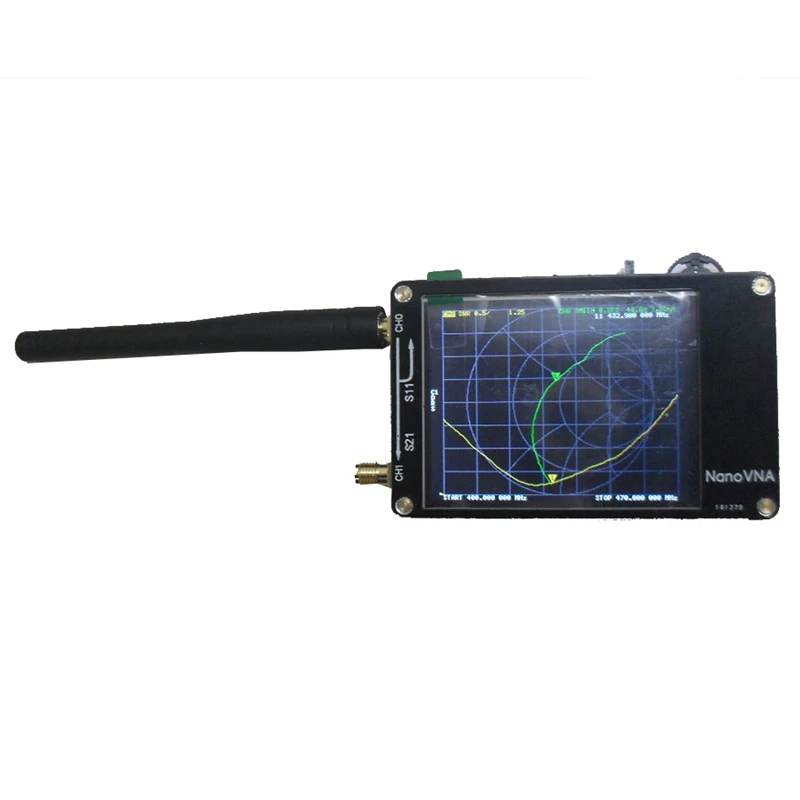

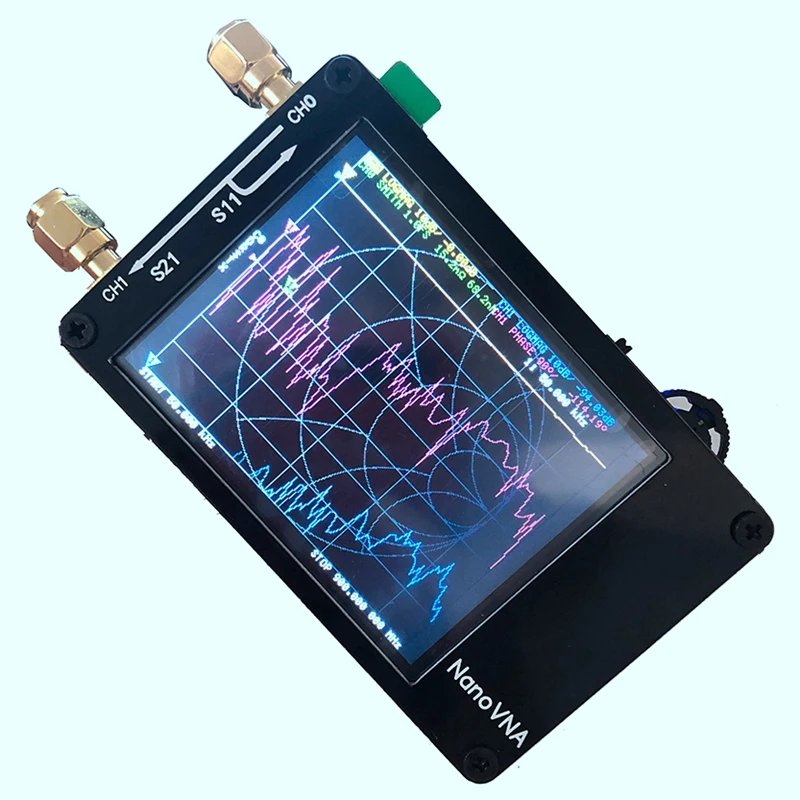

Векторный анализатор сети Nanovna, цифровой сенсорный экран, MF HF VHF UHF 50 кгц-900 МГц, заряжаемый анализатор антенны

Корпус {размер шрифта: 75%; Цвет: #000; Семейство шрифтов: Open Sans, поблагодарить, Helvetica,sans-senif,SimSun, «»; Высота линии: 1,3;} dl {маржа: 0px; Ширина: 480px; Поплавок: слева;} dt {ширина: 100px; Высота: 15px; Поплавок: слева;} dd {ширина: 240px; высота: 15 пикселей; Поплавок: слева;} dl dt {маржа: 0px; Высота строки: 22 пикселей; Цвет: #474747; Размер шрифта: 14 пикселей; Семейство шрифтов: tahoma; } # Описание продукта-desc {ширина: 100%; Высота: 209px; } # Описание {ширина: 100%; Высота: 50%; } # детали {ширина: 100%; Высота: 50%; } . Ui-box-title {высота: 30 пикселей; Размер шрифта: 15 пикселей; Семейство шрифтов: tahoma; Вес шрифта: жирный; Цвет фона: # ddd; Якорь текста: наследовать; Обивка-топ: 8px; Маржа: 0px; } . Ui-box-body {border: 0px; } # tbdetails {border-right: 1px solid black; border-bottom: 1px solid black; } # tbdetails S tr {высота: 30px; } # Tbdetails td { width: 100px; border-left: 1px solid black; border-top: 1px solid black;}

Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различных радиопроектирования и моделирования с помощью программного обеспечения для ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический экран предназначен для уменьшения внешних помех и повышения точности измерения. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает динамику лучше 70 дБ.

Это изделие «сделай сам», которое обеспечивает идеальные возможности измерения векторной сети размером с кредитную карту. В комплект входит 1,3-дюймовый пресс-экран и аккумулятор емкостью 2,8 мАч, который можно использовать в автономном режиме в течение 2 часов. Для более длительного измерения подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и s21. Если вам нужно получить S12 и S22, вам нужно вручную заменить проводку порта трансивера.

Расширенный диапазон 300-600 МГц обеспечивает динамику лучше 60 дБ, а диапазон 600-900 м лучше, чем диапазон 50 дБ.

Цвет: черный

Материал: пластик + металл

Основные характеристики:

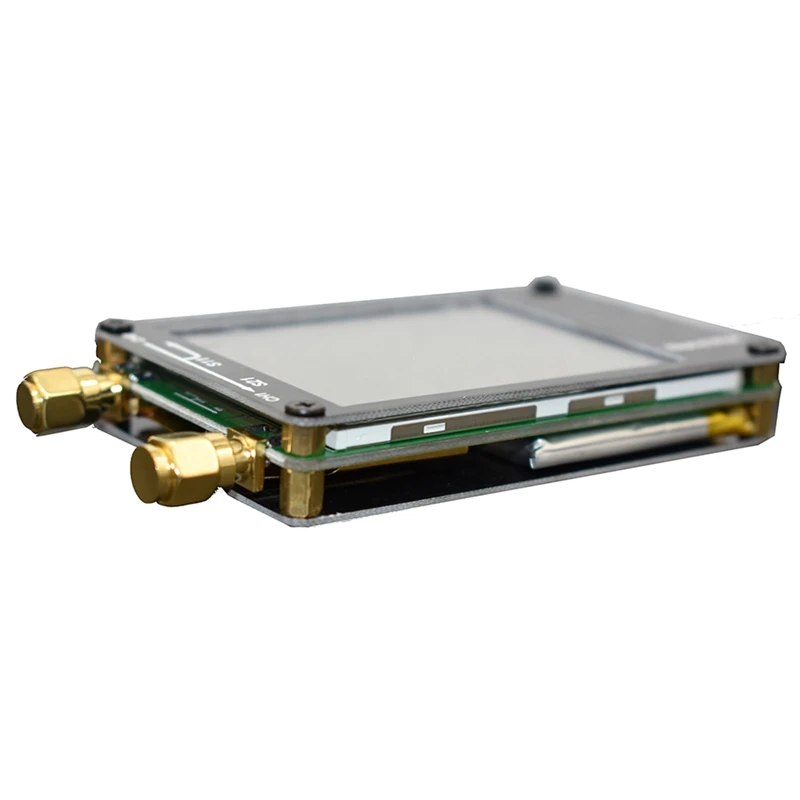

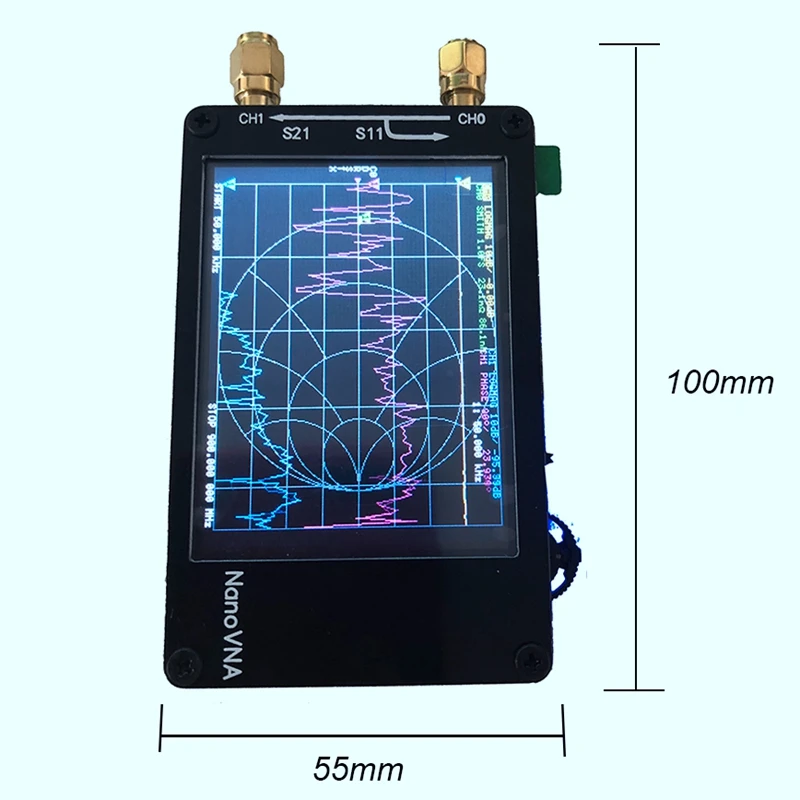

Печатная плата: 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей)

Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)

Радиочастотный выход: -13 дБм (максимум-9 дБм)

Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300-600 МГц), 50 дБ (600-900 МГц), включение расширенного прошивки);

Порт КСВ: менее 1,1

Дисплей: 2,8 дюйма TFT (320x240)

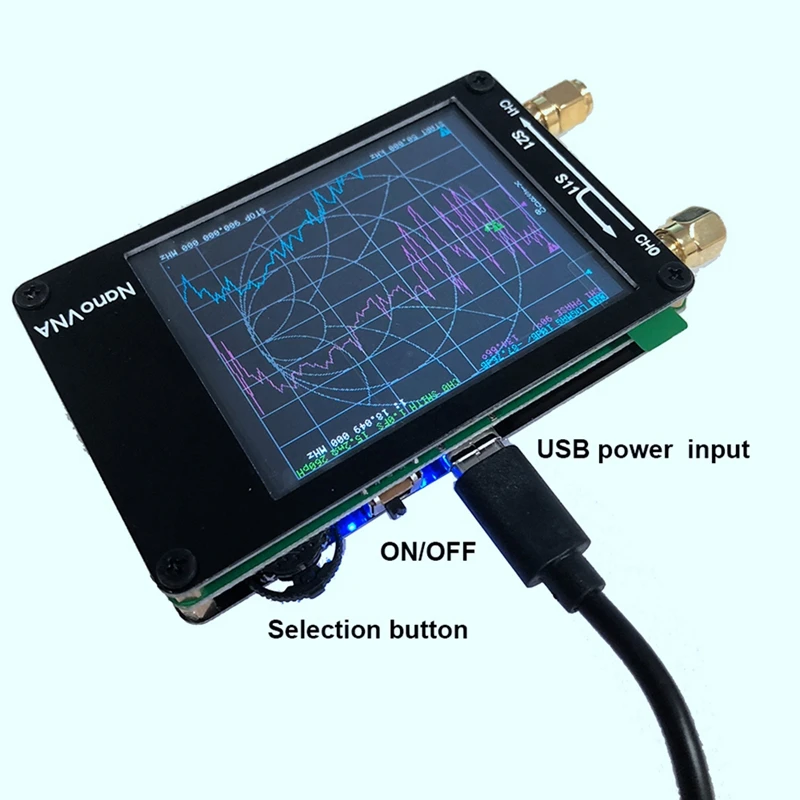

Интерфейс USB: режим связи USB type-C: CDC (последовательный)

Питание: USB 5 В, 300 мА, встроенный аккумулятор 500 мАч или мАч, максимальный зарядный ток А

Количество точек сканирования: 101 (фиксированное)

Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

Измерение параметров S, коэффициент стоячей волны напряжения, фаза, задержка, Смит-схема...

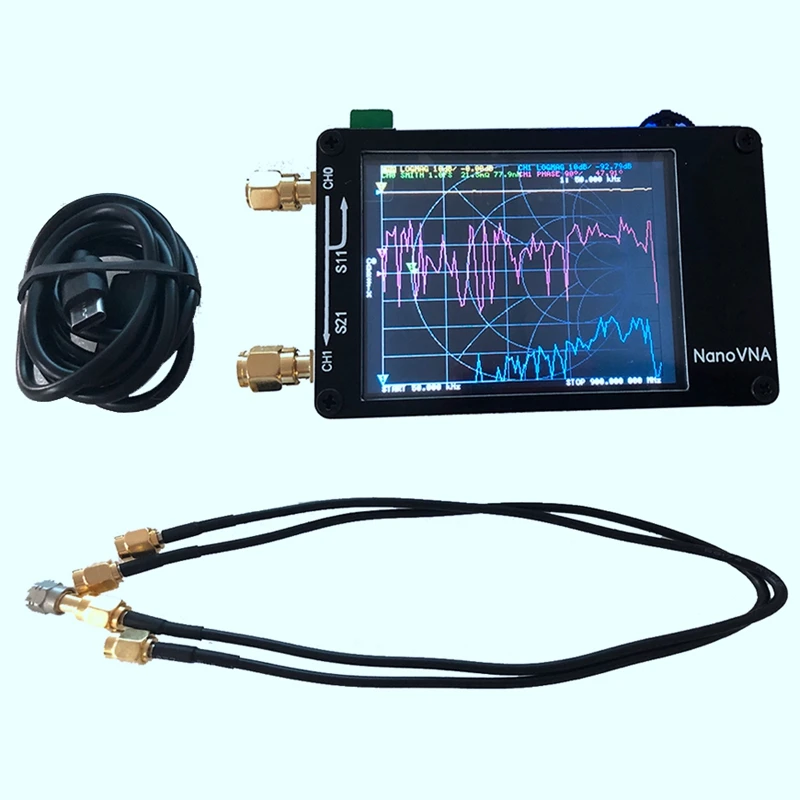

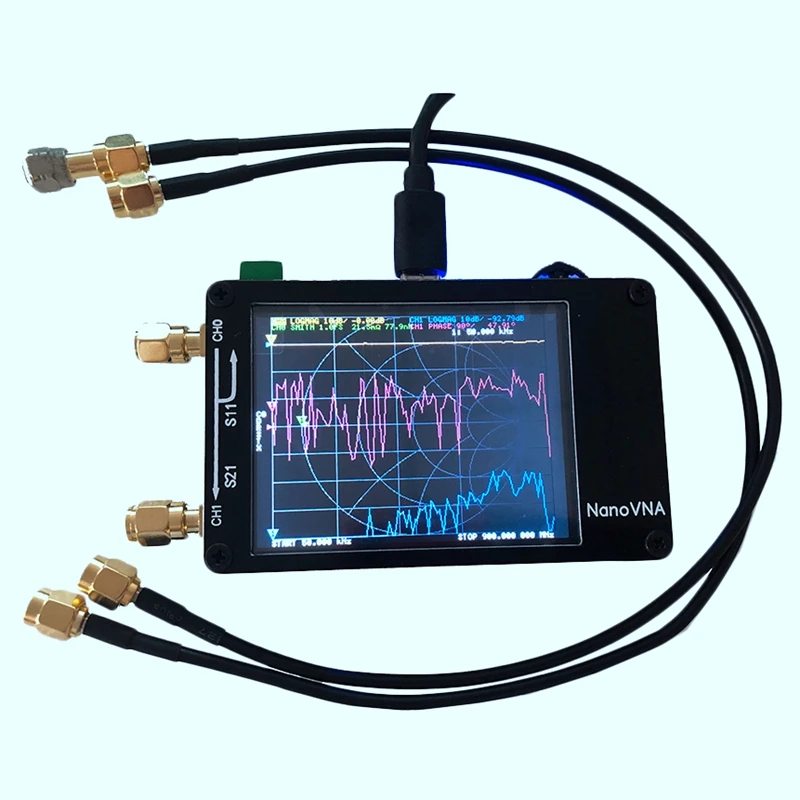

Посылка

1 * хост NanoVNA (с аккумулятором 500 мАч)

1 * кабель для передачи данных USB Type-C

2*30 мм SMA штекер-штекер RG174 RF кабель

1 * Разъем SMA «Мама-мама»

В комплект входит только указанное выше содержимое, другие продукты в комплект не входят.

Примечание: светильник вая съемка и различные дисплеи могут привести к тому, что цвет товара на изображении будет немного отличаться от реального. Допустимая погрешность измерения +/- 1-3 см.
