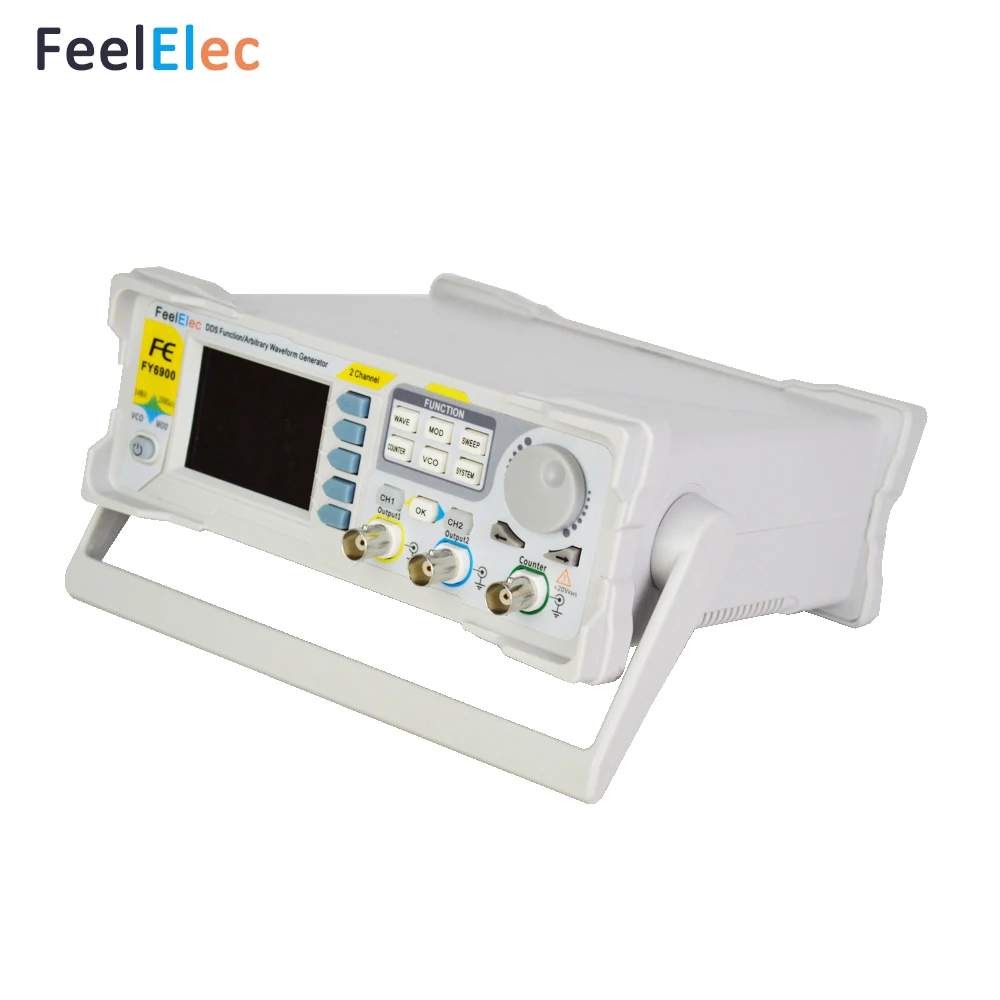

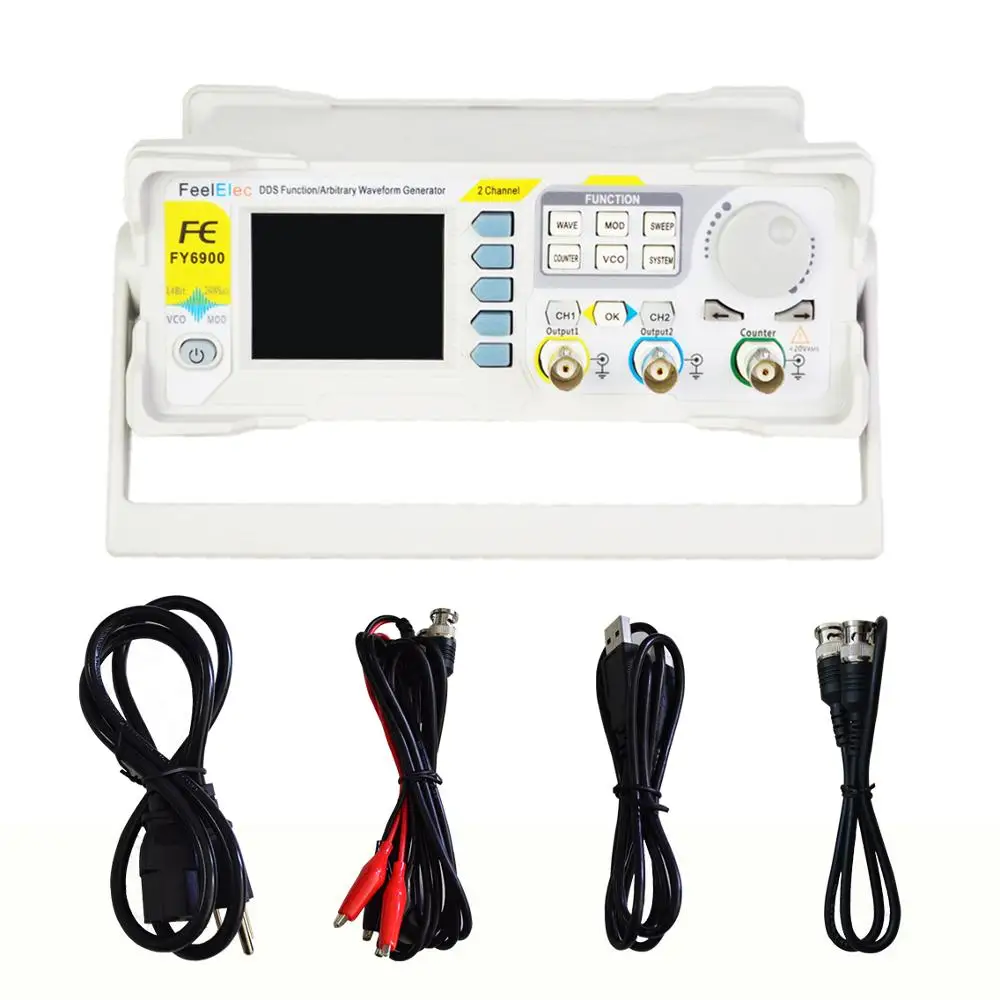

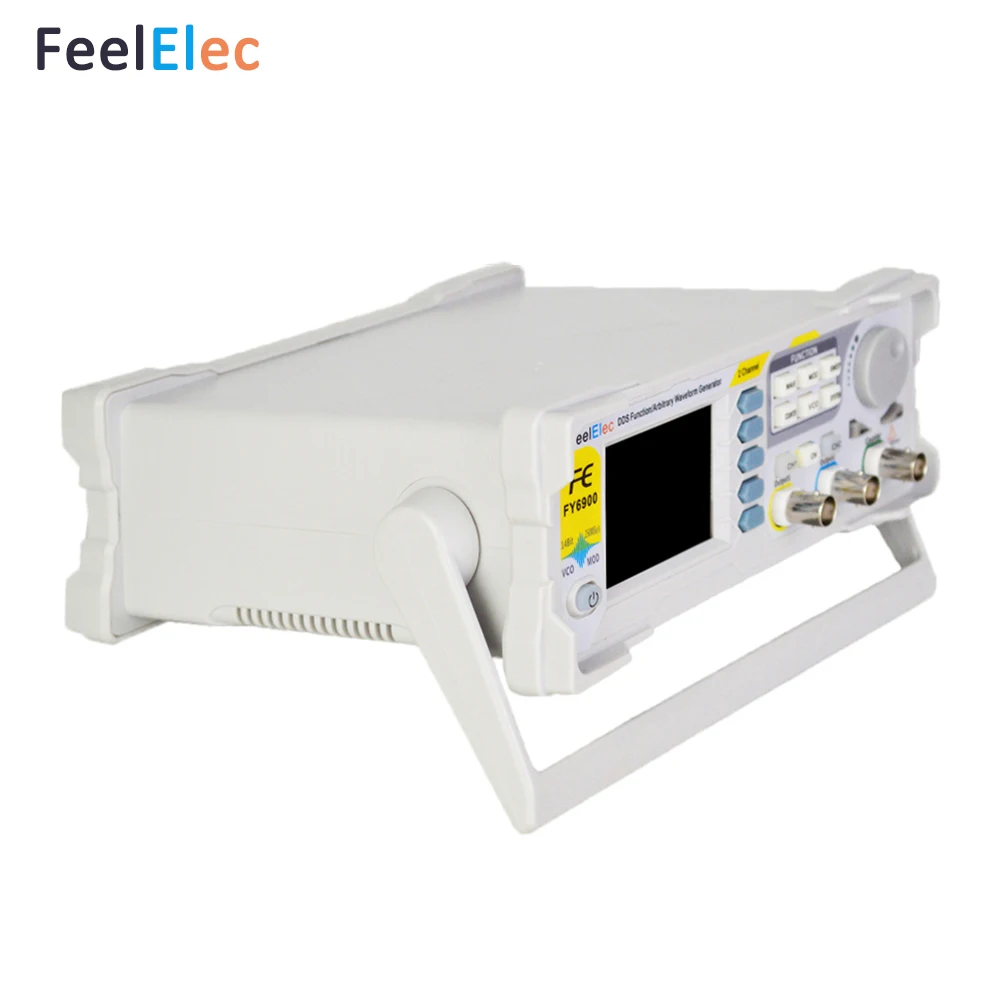

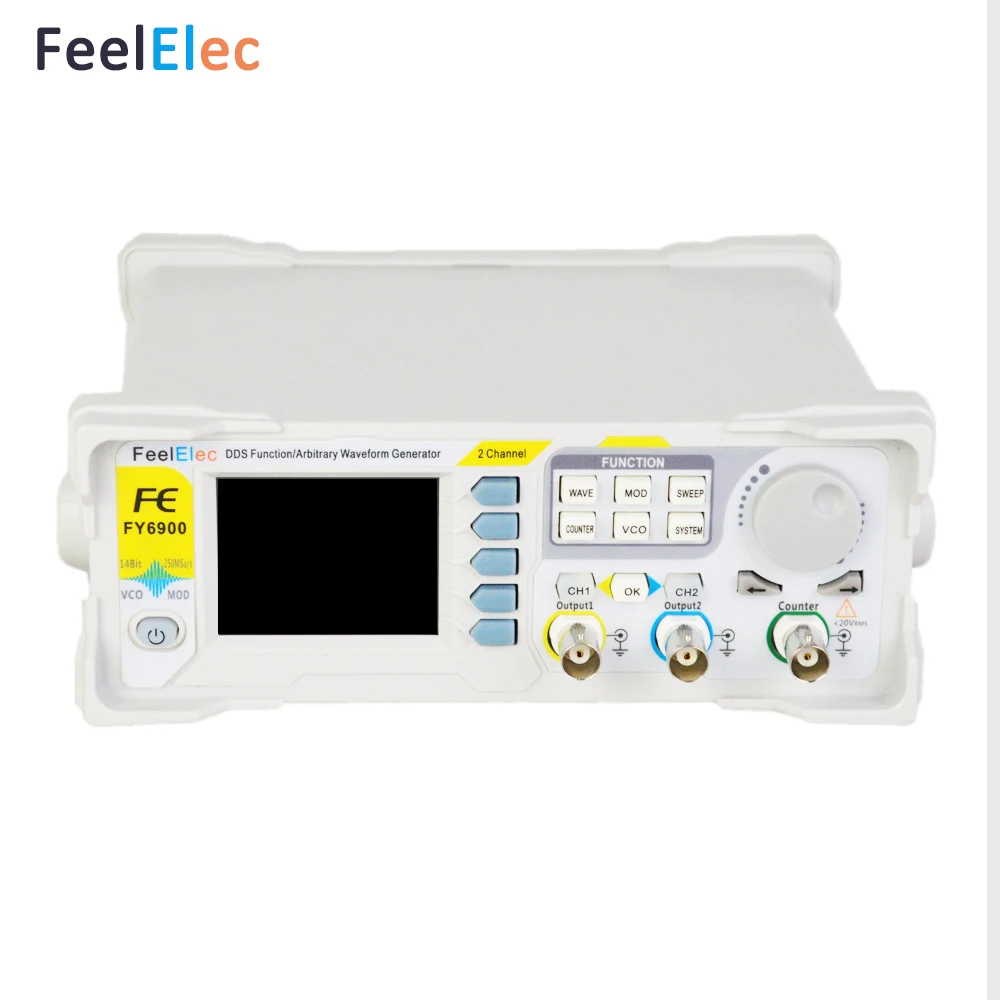

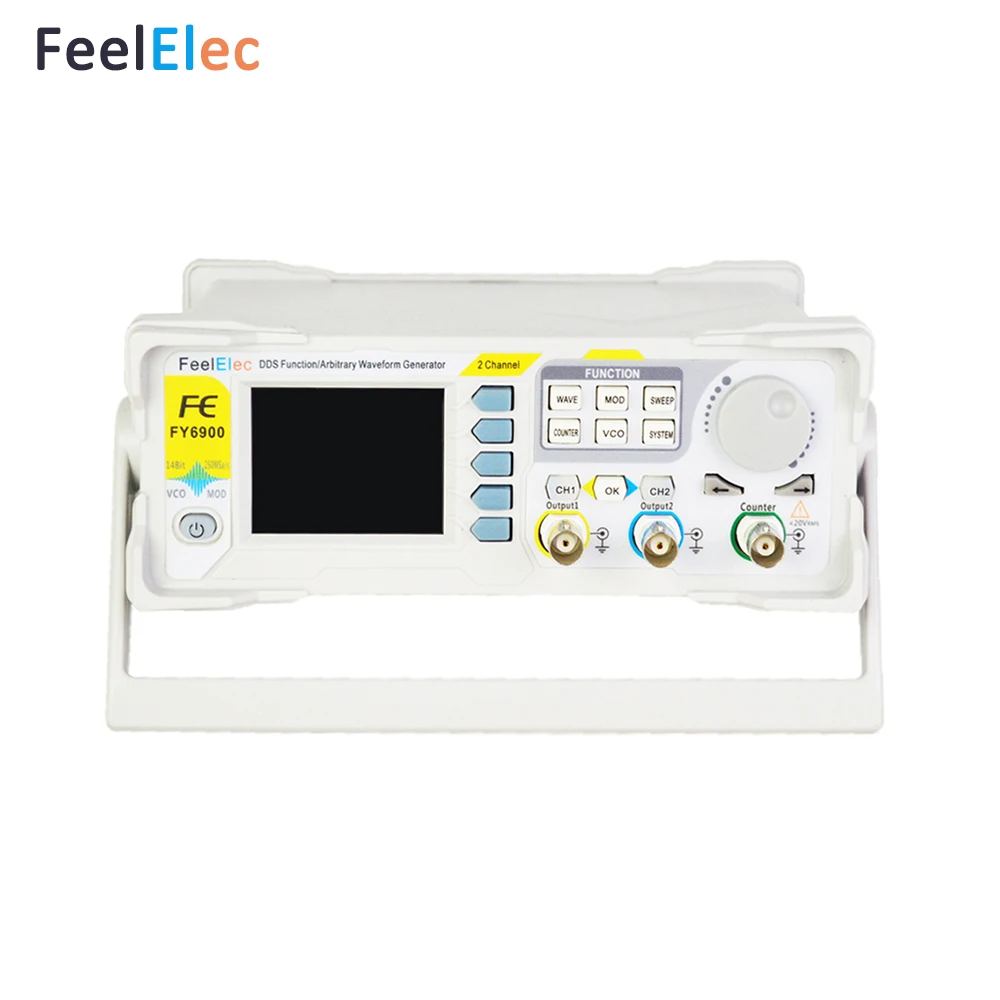

Feeltech FY6900-60M DDS Генератор импульсных сигналов произвольной формы с высоким качеством генератор сигналов синтезатор

Характеристика частоты

Модель продукта

FY6900-20M

FY6900-30M

FY6900-50M

FY6900-60M

Диапазон частот синусоидальной волны

0 ~ 20 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

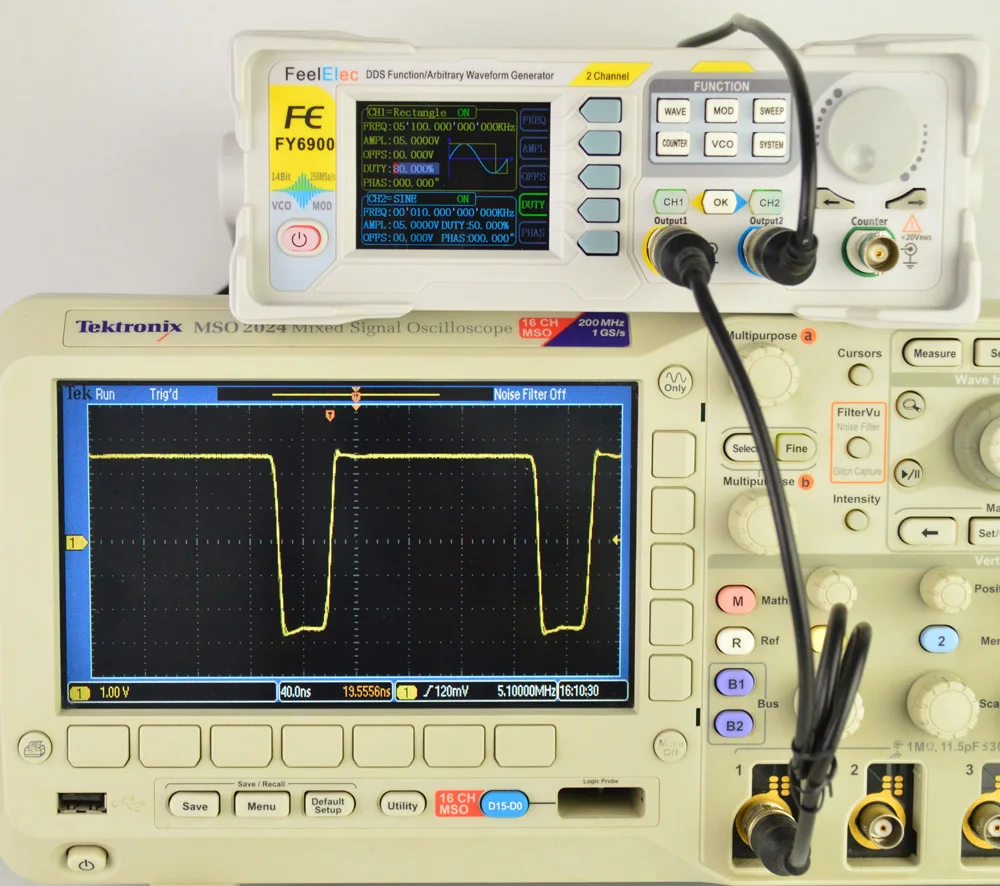

Частотный диапазон квадратной волны

0 ~ 15 МГц

0 ~ 20 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Диапазон частот других волн

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная Регулируемая ширина импульсной волны

20нс

Минимальное разрешение частоты

1 мкгц

Длина волны

8192 точек (8K точек) * 14 бит

Частота дискретизации сигналов

250MSa/s

Вертикальное разрешение формы волны

14 бит

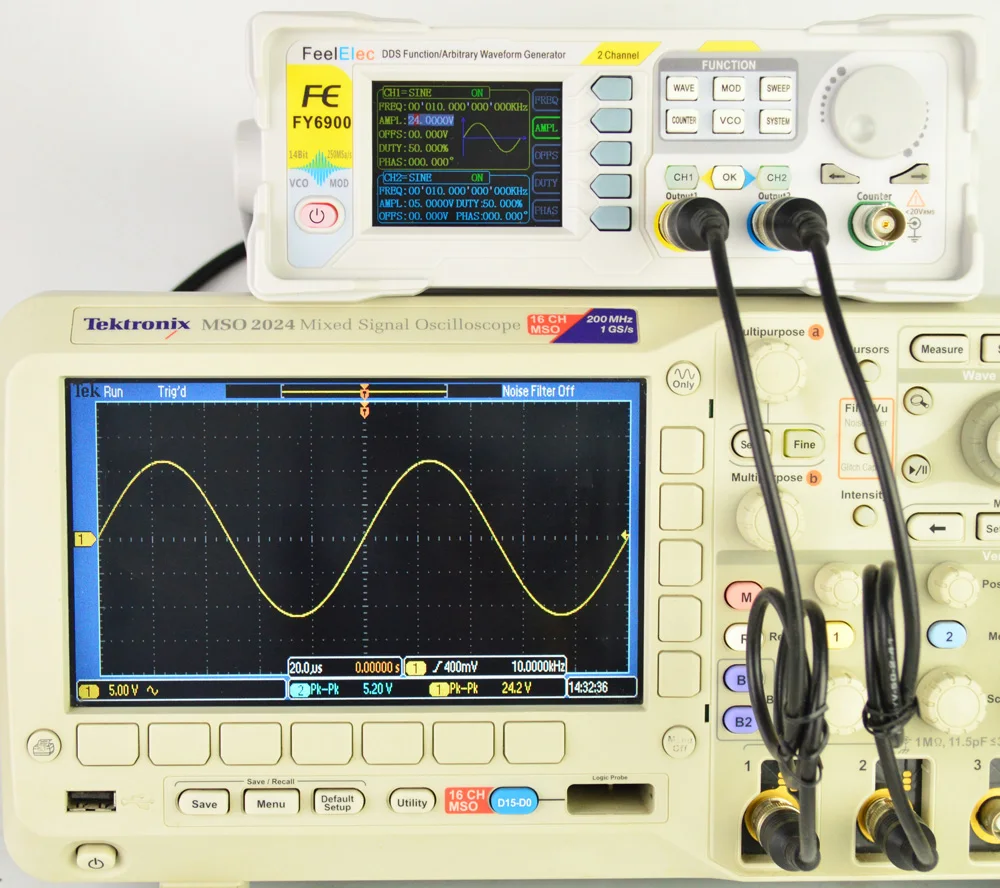

Диапазон амплитуды (от пика до пика)

Частота ≤ 5 МГц

5 МГц <частота ≤ 10 МГц

10 МГц <частота ≤ 20 МГц

Частота> 20 МГц

1mVpp ~ 24Vpp

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp

1mVpp ~ 5Vpp

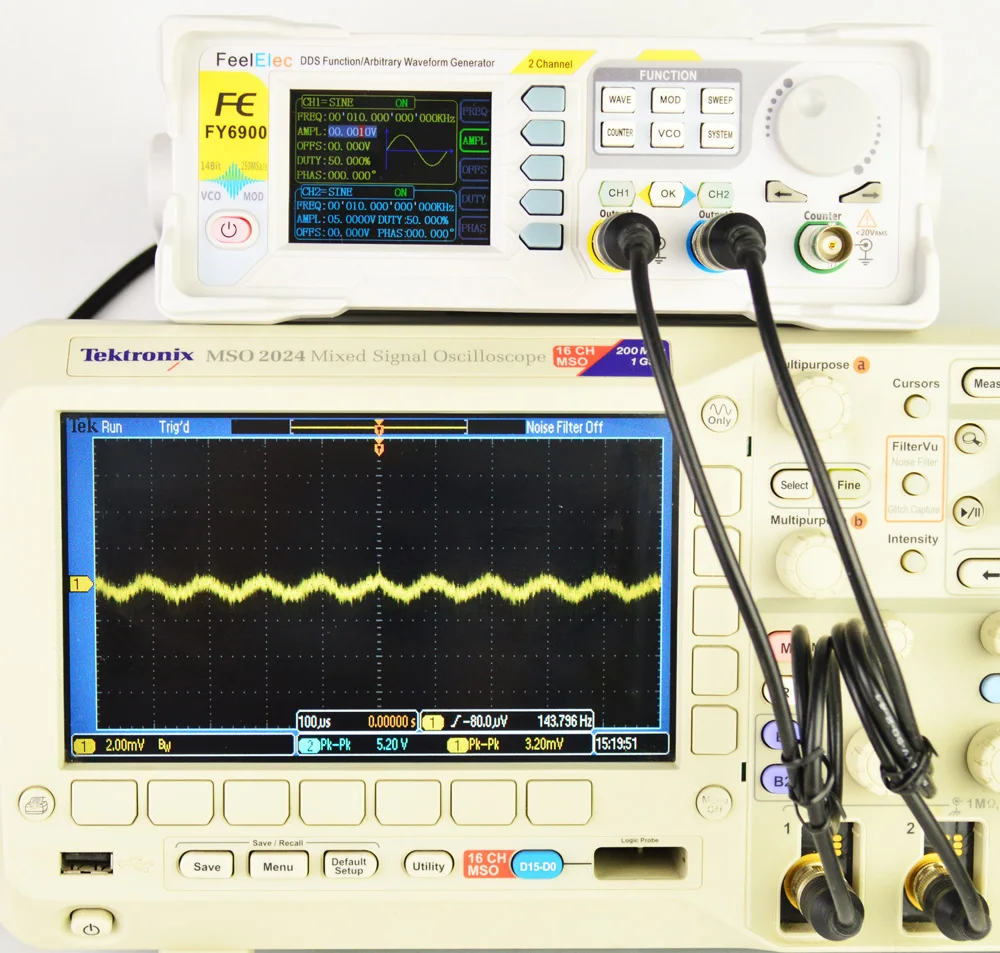

Разрешение амплитуды

1mV

Выходное сопротивление

50Ω ± 10% (стандартный)

Диапазон регулировки смещения

Частота ≤ 20 МГц: ± 12 В; Частота> 20 МГц: ± 2,5 в

Минимальное разрешение смещения

1mV

Диапазон регулировки фаз

0 ~ 359,99 °

Минимальное разрешение фазы

0,01 °

Дисплей

Цветной жидкокристаллический дисплей TFT 2424 дюйма

Интерфейс

115200 bps

Питание

AC100V ~ 240V

Условия окружающей среды

Температура: 0 ~ 40 ℃ Влажность: ﹤ 80%

· Часто задаваемые вопросы

Явление неисправности

Решение

Поверните кнопку питания в сторону «-», экран генератора сигналов все еще не горит, нет дисплея, индикатор канала не горит

1) Проверьте, подключен ли разъем питания.

2) Убедитесь, что кнопка включения на месте.

3) После выполнения вышеуказанных проверок перезагрузите инструмент.

4) Если вы все еще не можете использовать продукт должным образом, пожалуйста, свяжитесьFeelElec.

Генератор сигналов CH2 блокирован

1) Убедитесь, что генератор сигнала работает синхронно. Нажмите кнопку SYSTEM-> SYNC, войдите в интерфейс настроек sync, чтобы отменить все параметры sync.

2) питание для перезапуска генератора сигналов также может быть РАЗБЛОКИРОВАНО.

Правильная настройка, но без выхода сигнала

1) Убедитесь, что Кабель BNC надежно подключен к соответствующему выходному порту канала [CH1] или [CH2].

2) Проверьте наличие внутреннего повреждения кабеля BNC.

3) Убедитесь, что Кабель BNC плотно подключен к тестовому прибору.

4) Проверьте, горит ли верхний боковой индикатор кнопки [CH1] или [CH2]. Если он не горит, нажмите соответствующую кнопку, чтобы включить его индикатор.

5) Если вы все еще не можете использовать продукт должным образом, пожалуйста, свяжитесьFeelElec.
