Последнее обновление: 14.09.2024

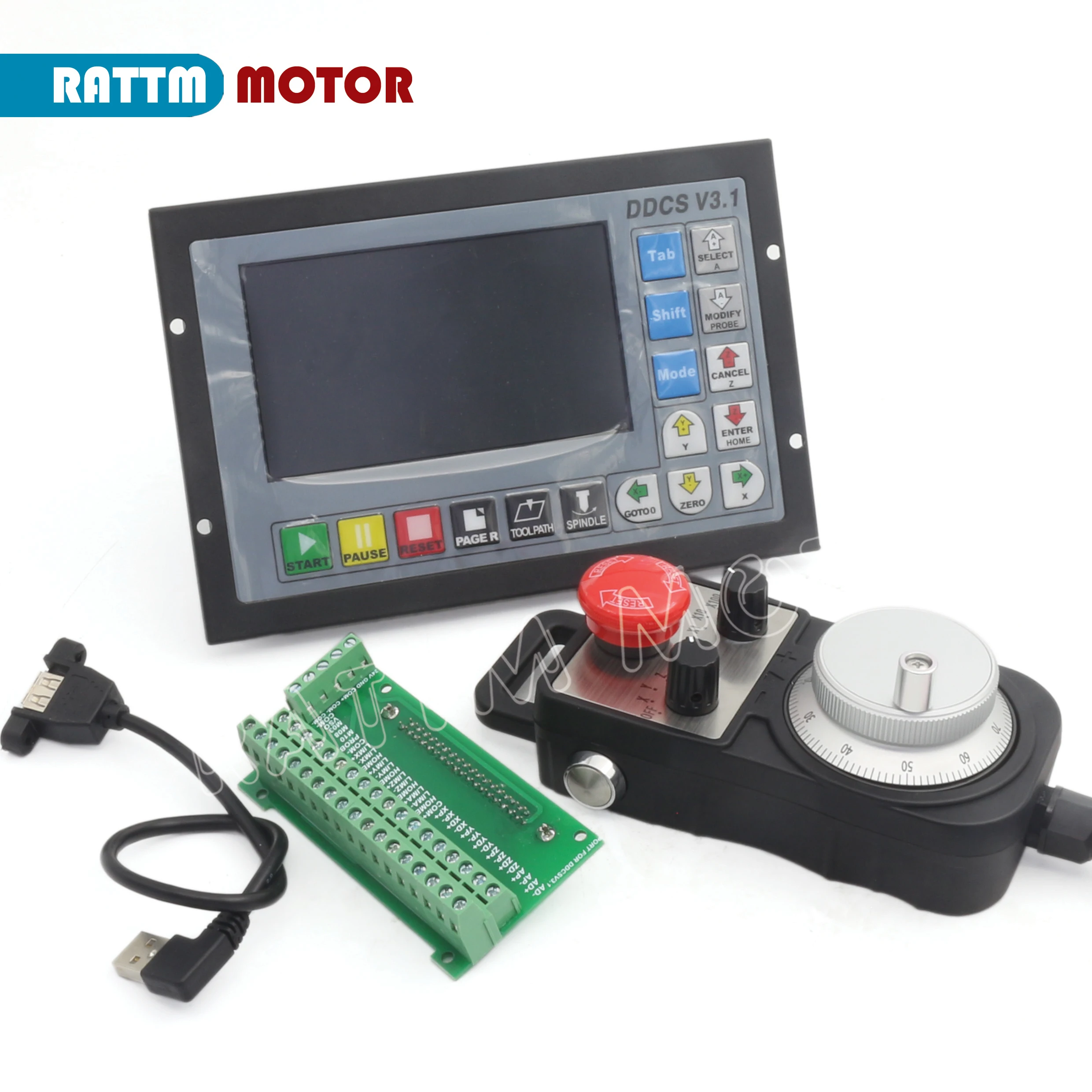

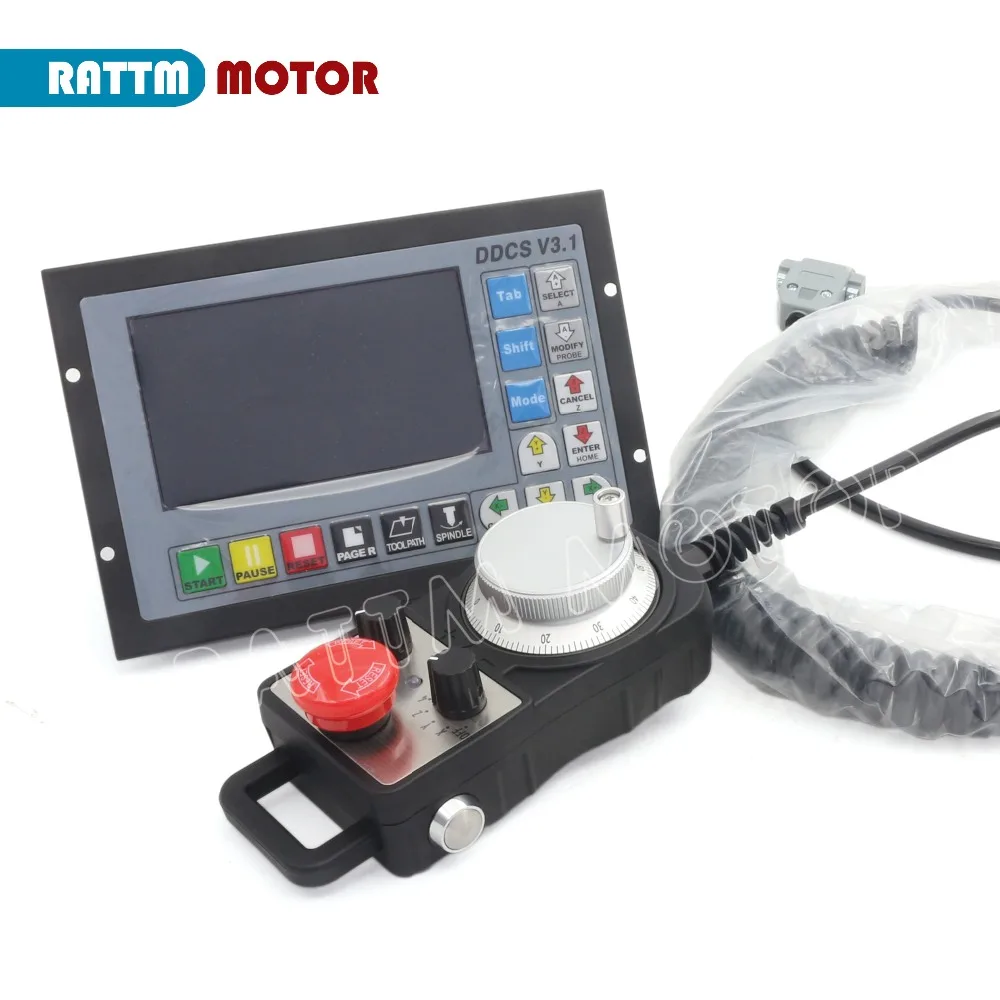

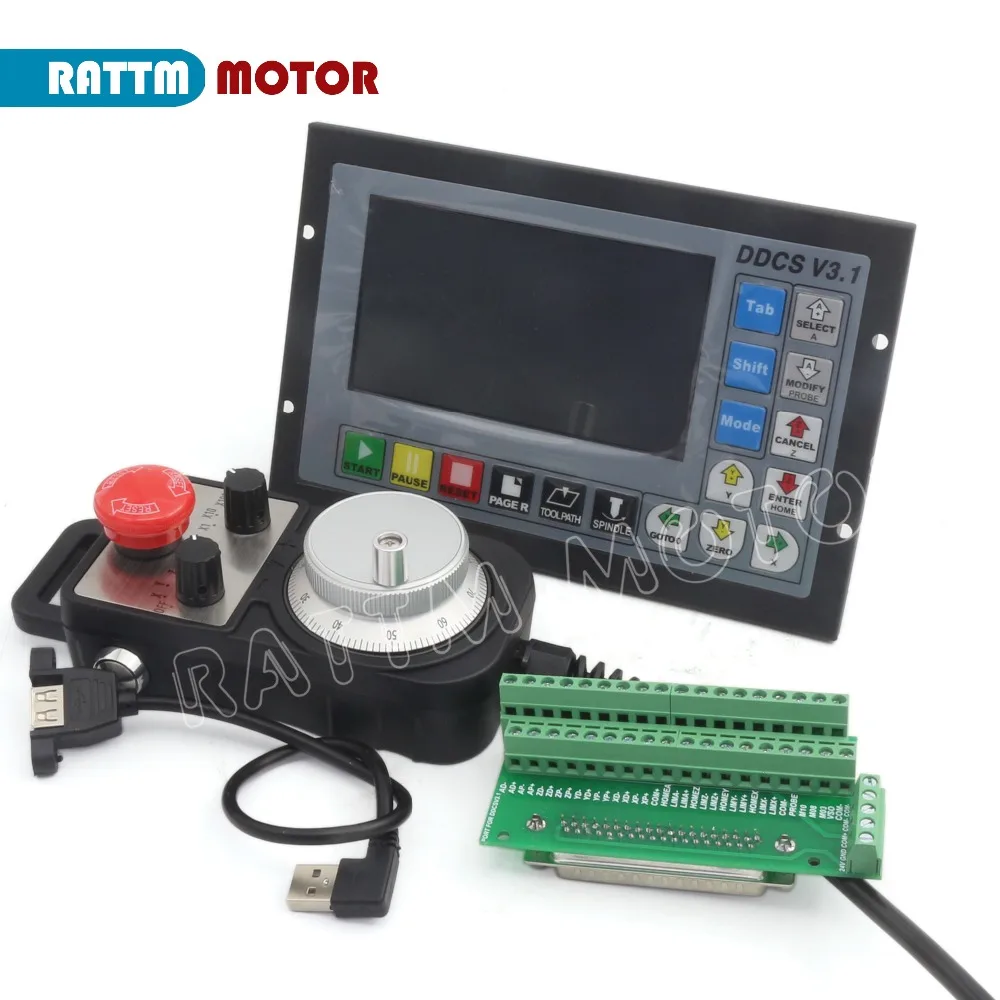

1 x подвесной маховик

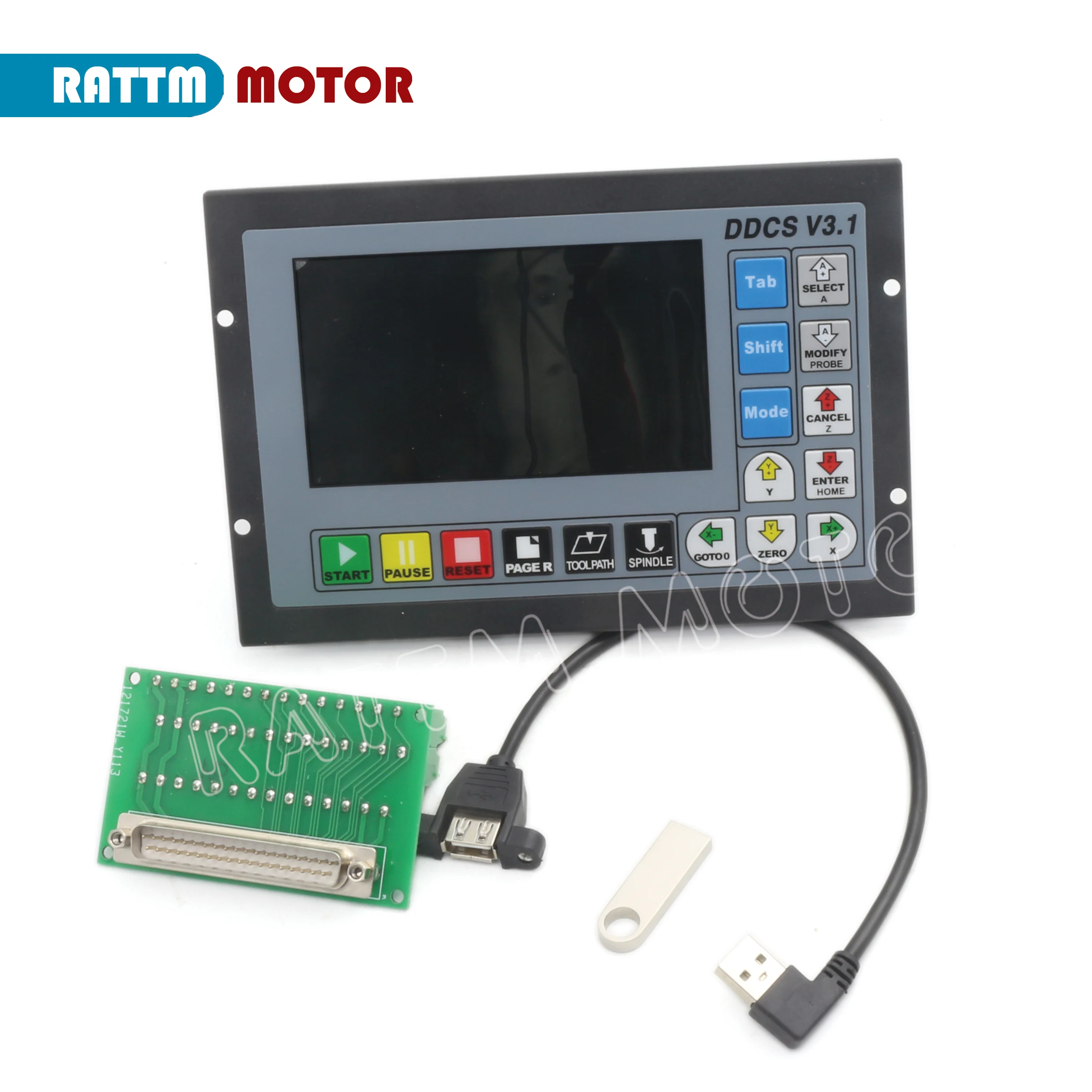

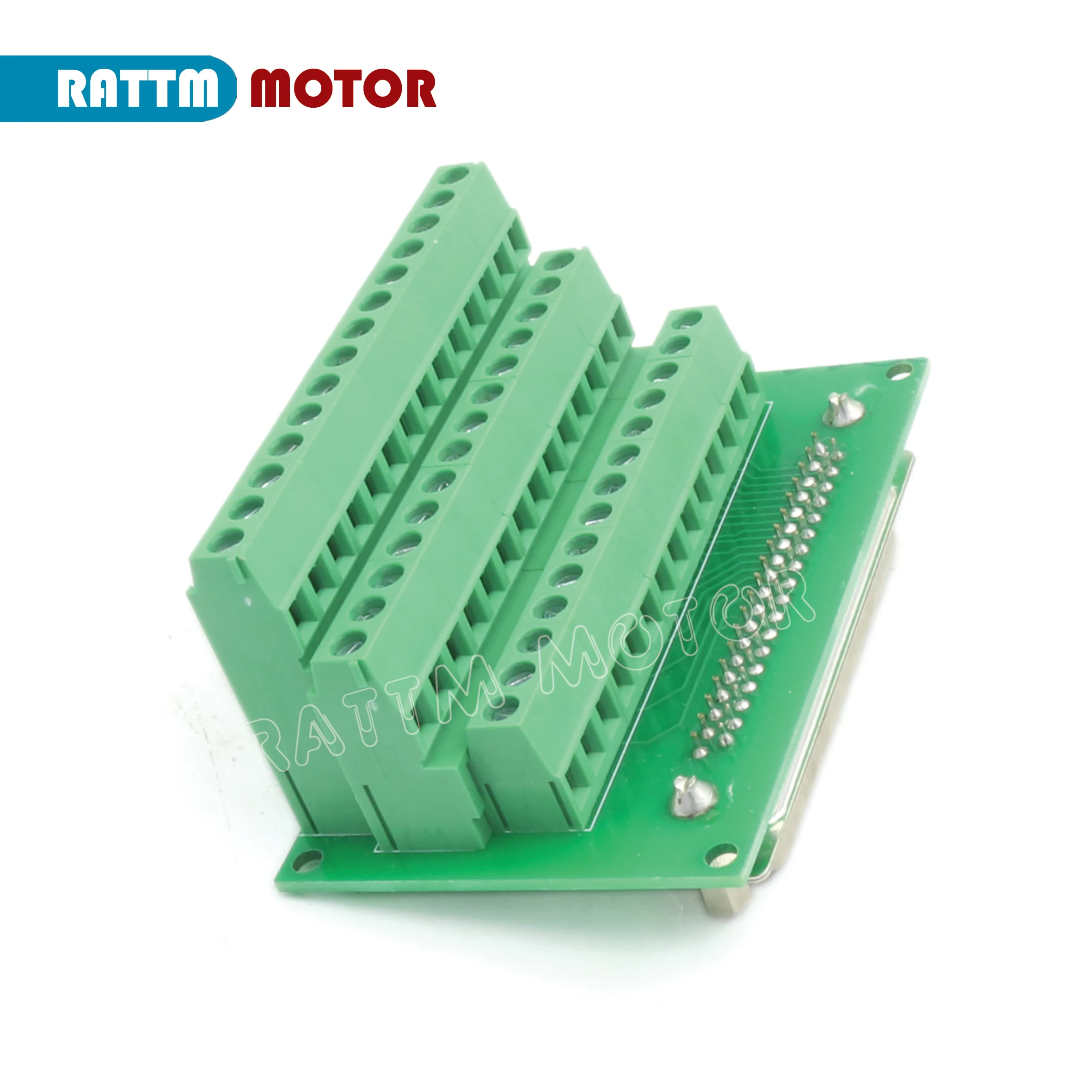

1x3 оси или 4 осиКонтроллер движения с ЧПУ
1 x USB флеш-накопитель 4 Гб
1 х USB удлинитель
Инструкции будут отправлены в ваш почтовый ящик
1. Спасибо за интерес к нашему автономному контроллеру движения и чтение этого руководства. Digital Dream-компания с ЧПУ, специализирующаяся на исследованиях, разработках и производстве различных систем ЧПУ (компьютерное числовое управление) с 2008 года. Цифровая мечта
2. Стремится сочетать высокое качество и высокую надежность с доступностью. DDCS-это контроллер движения с 3 ~ 4 осями для шаговых и серводвигательных систем. DDCS V3.1 обновляется от DDCS V2.1 на программном и аппаратном обеспечении. Мы очень гордимся этим продуктом, он сочетает в себе. Отличная мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы с функциями, и это руководство поможет вам.
3. Максимальный выходной пульс на ось составляет 500 кГц. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.
4. Система цифрового управления DDCS использует систему проектирования ARM + FPGA. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA обеспечивает базовые algorithms и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации.
5. Внутренняя операционная система основана на Linux. Структура макета панели DDCS V3.1 очень рациональна для экономии места. Все операции контролируются только 17 ключами и поддерживается полный набор кодов G. DDCS используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, палочки и мельницы-всего лишь несколько примеров. DDCS работает как автономная система без необходимости компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.
6. Цифровой Автономный контроллер движения DDCS V3.1 Page -4 DDCS V3.1 руководство пользователя 1,2 DDCS V3.1 краткое техническое описание
DDCS V3.1 краткое техническое описание:
1) 16 фотоэлектрических изолированных цифровых входов, 3 фотоэлектрических изолированных цифровых выхода;
2) алгоритм enhenced версии 3,1, поддержка мягкой интерполяции, фиксированная ошибка интерполяции дуги старой версии;
3) Аналоговое управление шпинделем 0-10 в управление шпинделем (может быть изменен как выход ШИМ);
4) 3-4 оси управления двигателем. Дифференциальный импульсный и направленный выходной сигнал, Макс. 500 кГц на ось;
5) основной чип управления ARM9, чип FPGA core;

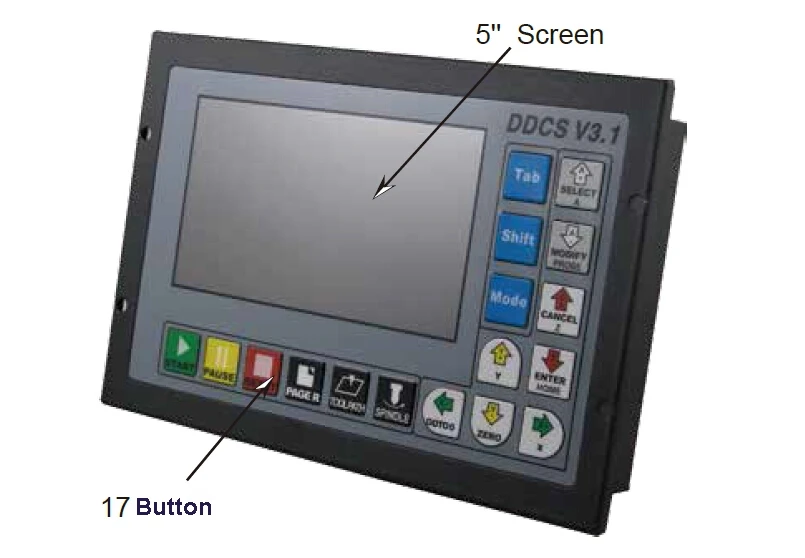

6) 5 дюймов TFT экран, соотношение разрешения: 480x272,17 клавиши работы;
7) источник питания для контроллера 24VDC, Минимальный ток 0.5A;
8) источник питания для порта IO составляет 24 В постоянного тока, Минимальный ток-0,5a; Источник питания IO, система уже поставляет питание для порта IO s. Так что больше не нужен внешний источник питания для порта IO;
9) Поддержка USB флэш-диска для ввода кода G, без ограничения размера файла G-code;
10) Поддержка стандартного MPG;
11) функция пробежки для каждой оси (непрерывный, шаг, определенное расстояние); Клиент может определить расстояние;
12) поддержка работы, чтобы быстро определить положение бега;
13) Поддержка восстановления «Power Cut». Данные автоматически сохраняются;
14) контроллер поддерживает только тип NPN ограниченный переключатель.
Способ транспортировки после продажи
1,3 внешний вид, структура и размер
DDCS V3.1-это небольшая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления.
Четыре фиксирующих крючка фиксируют этот контроллер от рамки.

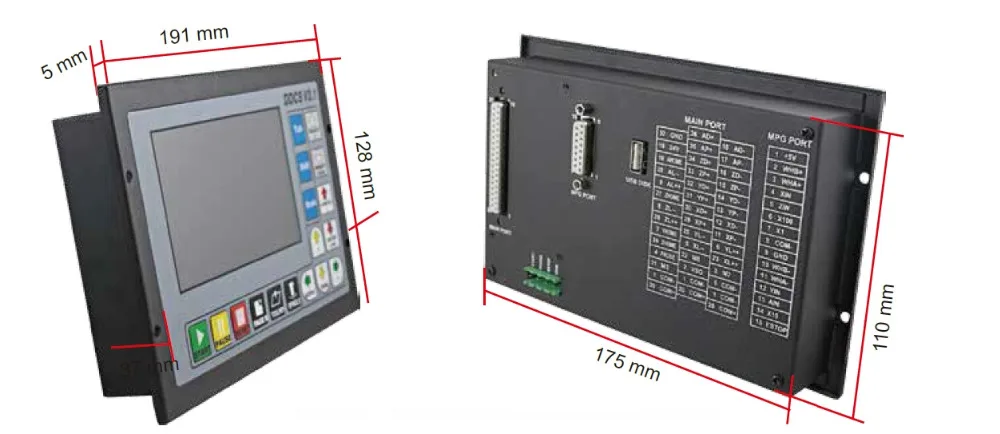

Передняя панель 191 мм * 128 мм * 5 мм;Основной корпус 191 мм * 128 мм * 37 мм;

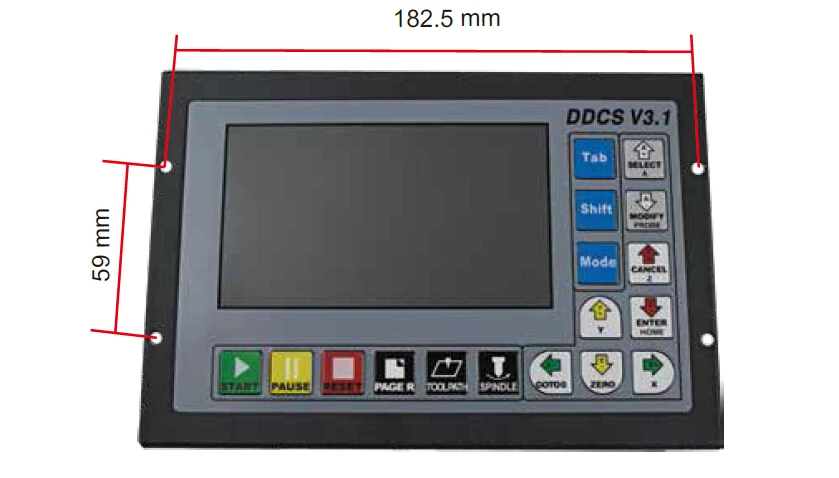

Чтобы установить устройство в оборудовании c abinet, обрежьте hole182.5мм * 59 мм

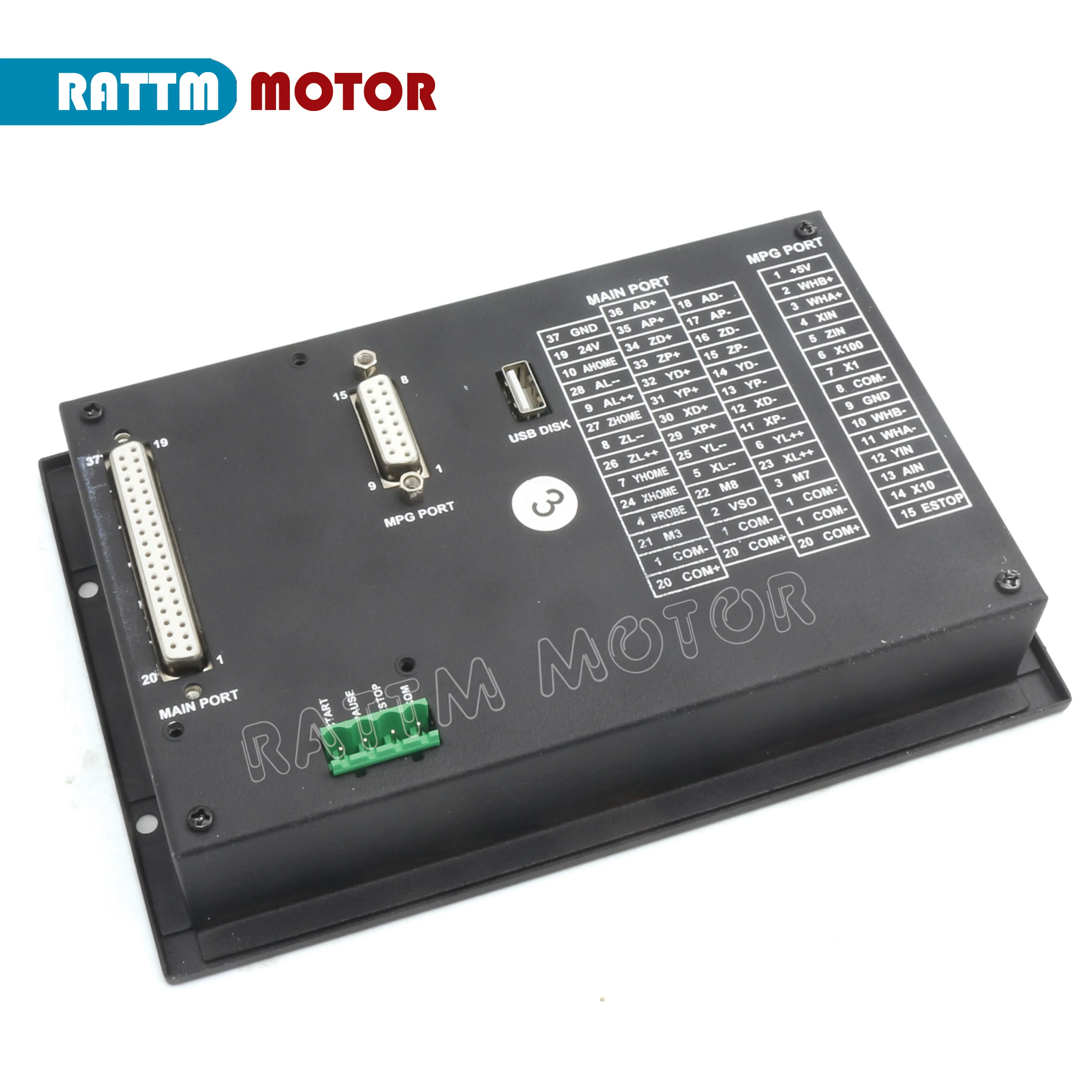

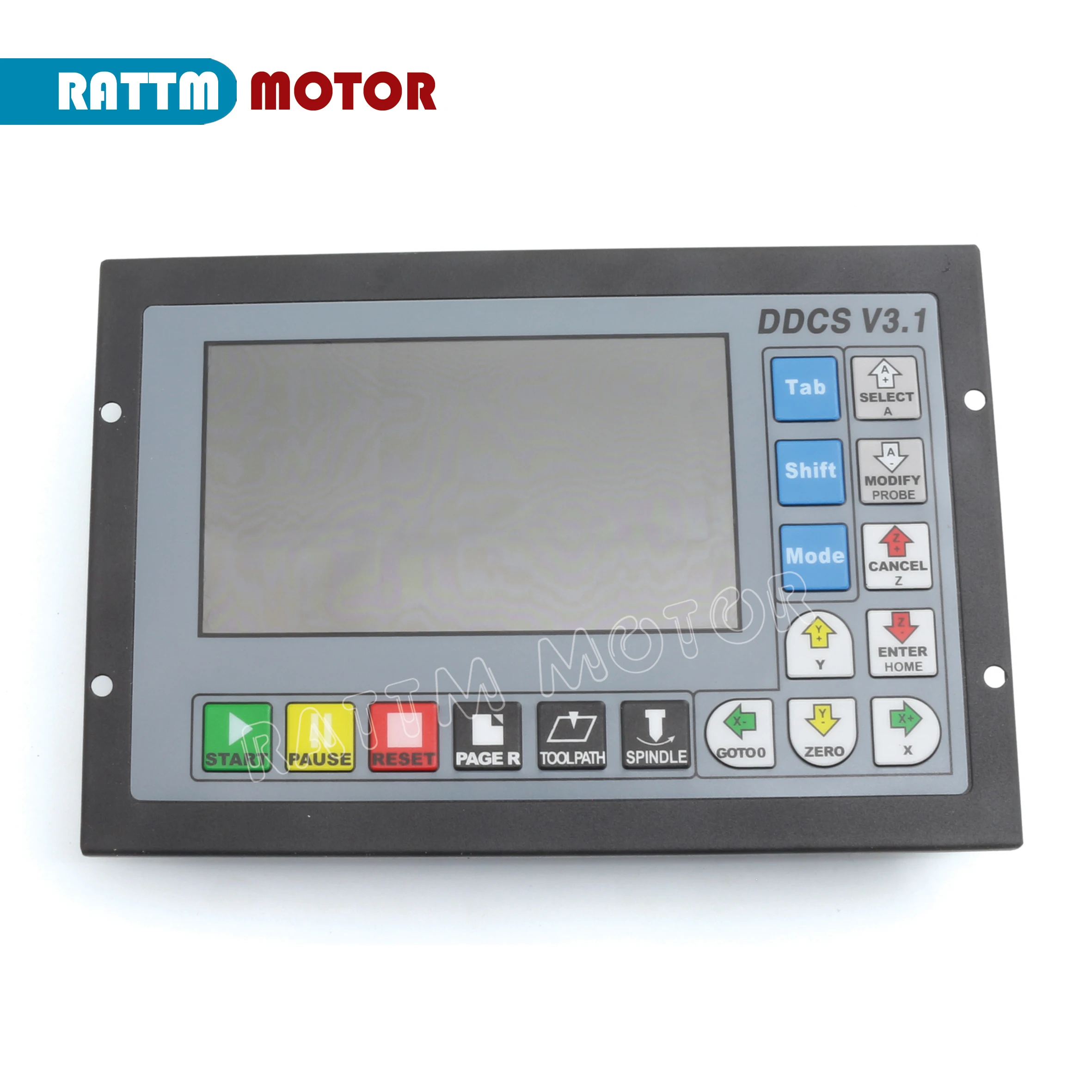

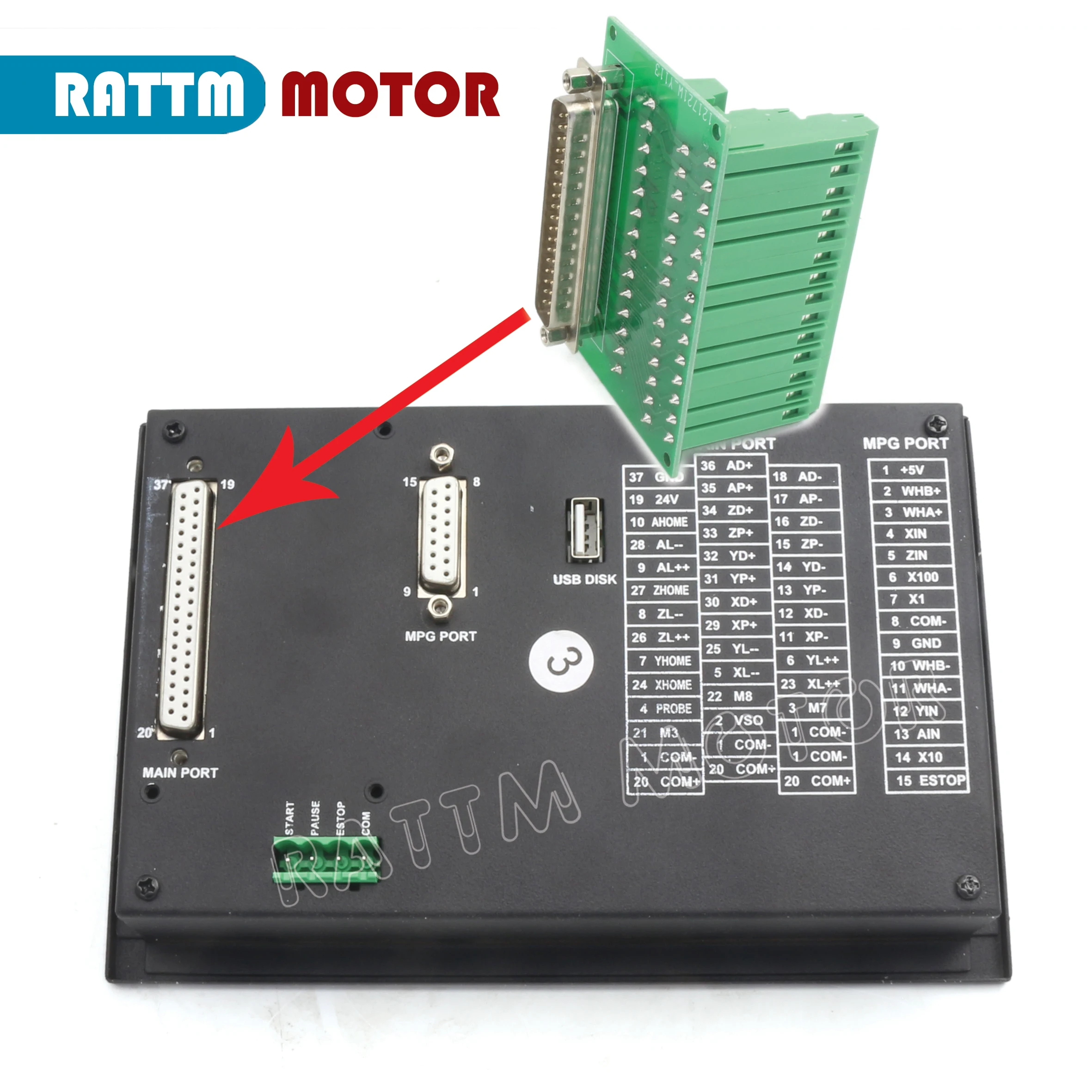

На передней части изделия составляет 17 ключа пользователя и 1 4,3 '-и 480*272 ЛСД (жидкокристаллический Дисплей), и изнаночная сторона входного сигнала, шпиндель, контроль, степпер/servo control, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на картинку 1-3 и картинку 1-4 в деталях.
Этот usb-интерфейс является стандартным usb-разъемом A-type, прикрепленным usb-удлинителем длиной 50 см с установочными наконечниками.
1,4 объяснение аббревиатуры
При использовании DDCS пользователи получат некоторые английские аббревиатуры. Вот список с объяснениями
FRO: контроль скорости подачи
SRO: контроль скорости вращения шпинделя
SRJ: настройка скорости бега
F: скорость подачи, единица измерения мм/мин
S: Скорость вращения шпинделя, единица оборотов/мин.
X: код координат оси X.
Y: код координат оси Y.
Z: код координат оси Z.
О: код координат оси а
Занят: система занята. Вы все еще можете настроить FRO и SRO
Готов: готовый режим, любая операция может быть выполнена
Сброс: режим сброса, контроллер находится в режиме «выключения», операция не может быть выполнена
CONT: непрерывный режим, Каждая ось может быть вручную подключена с помощью клавиш со стрелками
Шаг: ручной пошаговый режим, Каждая ось может быть подключена в определенные шаги
MPG: режим MPG. Управляйте машиной с помощью MPG (ручного импульсного генератора)
Авто: запуск G кода. Авто показывает, когда файл обрабатывается

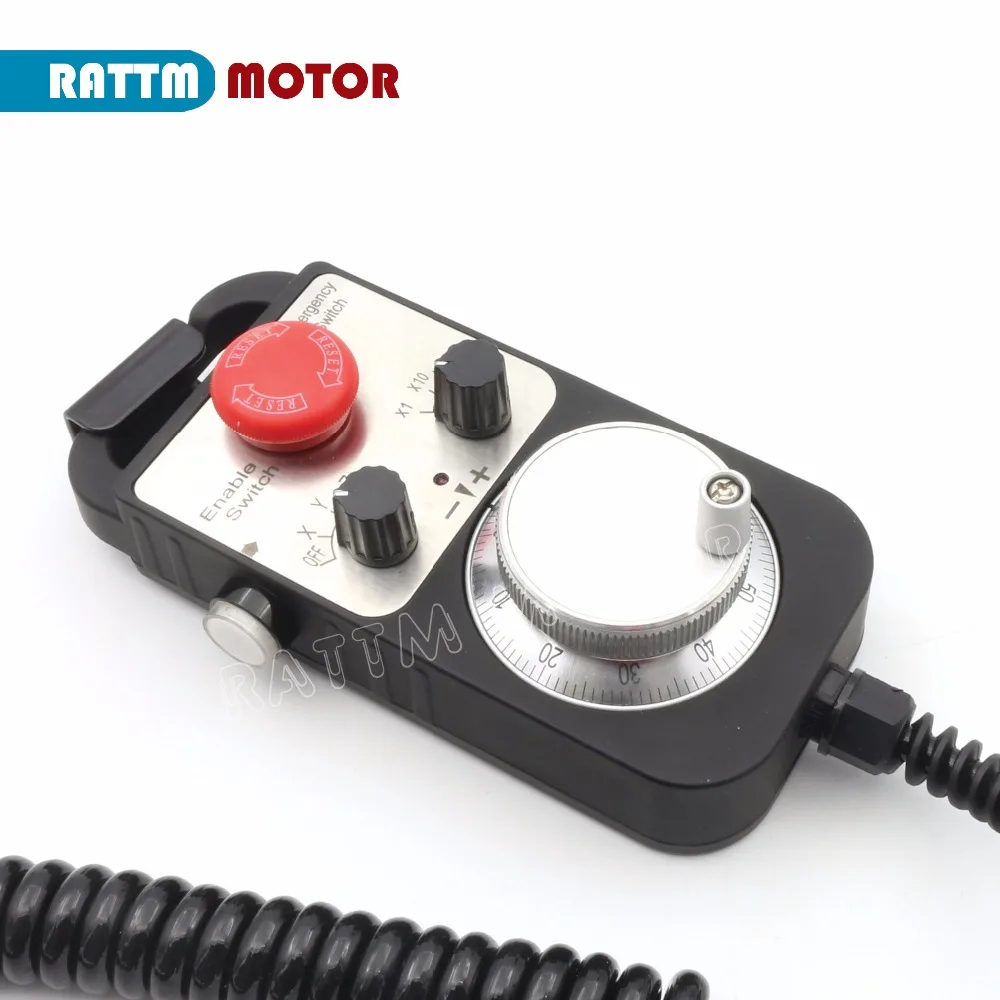

2. Подвесной маховик с аварийной остановкой
1. Подвесной маховик
Описание:
1) Система ЧПУ и контроль положения различных механических устройств, в основном для станков с ЧПУ и различных механических нулевой коррекции и деления сигналов.
2) 100 раз за оборот слегка растрескивается, 100 импульсов за оборот, удерживая ручку панели и цельнометаллическую высококачественную конструкцию.
3) металлический кодовый диск, высокая точность, хорошая текстура
4) Легкая установка, тонкий, ультра-светильник.
5) Система питания 5 В постоянного тока
6) напряжение, односторонний, дифференциальный в трех вариантах вывода обеспечивают 100ppr импульсный выход.
7) Тип выходного сигнала драйвера, способность защиты от помех, Дальняя передача.
8) защита от попадания масла, воды, пыли (класс IP65) спиральная Растяжка гарантирована на 20 миллионов.
Особенности:
1) новизна, легко перемещается, помехи, грузоподъемность.
2) Полностью пластиковый корпус, изоляция, высокая прочность, анти-масляная конструкция уплотнения.
3) с × 1, × 10, × 100 третий передаточный коэффициент, включающий 4-12 осевой переключатель увеличения
4) с переключателем управления, переключатель аварийной остановки опционально, прост в эксплуатации
5) для станков с ЧПУ, печатных машин, оборудования с ЧПУ
Спецификация:
Разрешение
100PPR
Напряжение питания
DC5V +/-5%
Ток подачи
≤ 80 мА
Выходное напряжение
≥ 2,5 V
≤ 0,4 V
Выходной ток
<40 мА
Время падения/подъема
≤ 5ns(typ)
Переключатель
X1,X10,X100
Осевой переключатель
OFF,X,Y,Z,4
Частота отклика
0-10 кГц
Вес
560 г
Отзывы покупателей
Страна: RU Voltage: 4axis Ships From: China Доставка: Cainiao Heavy Parcel Line 02.08.2021

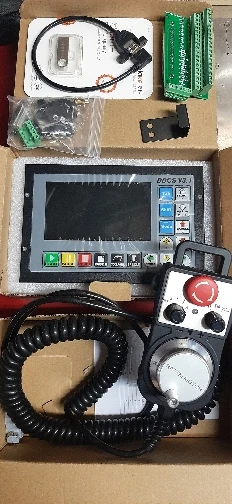

Доставка до Московской области меньше двух недель. Упаковано надёжно, комплектация полная, без повреждений. Рекомендую.
