Последнее обновление: 19.09.2024

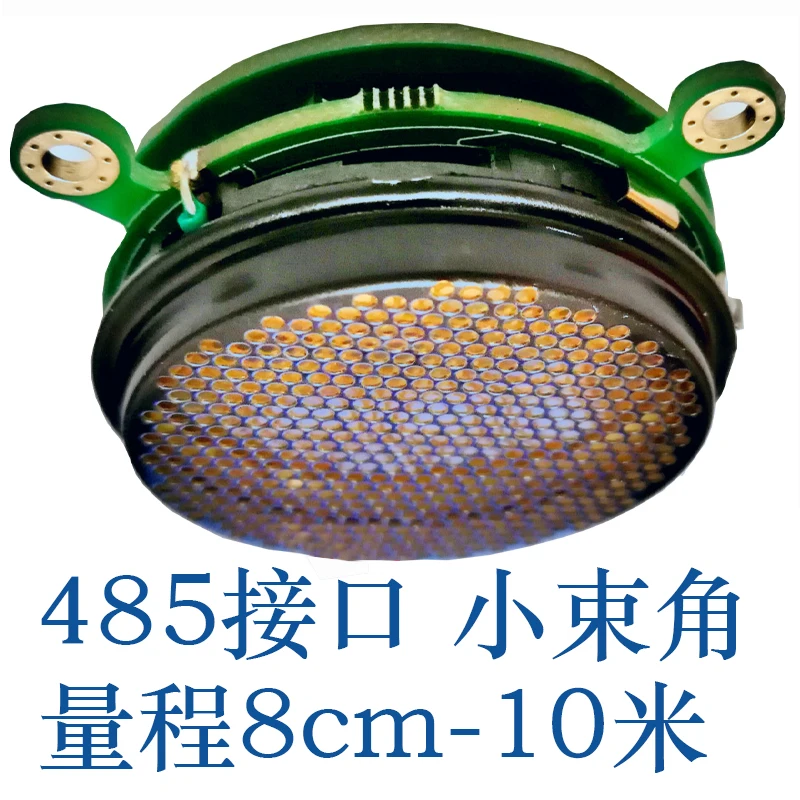

KS109-485 функциональный краткое описание:
● И KS109 I2C/TTL полная совместимость последовательного порта; Одновременное увеличение 485 последовательного порта;
● Конструкция приемопередатчика-приёмника, KS109-485 достижимый угол освещения полярной волны 10 °;
● Использование в горнодобывающей промышленности экспертное преимущество техники искусство исследования измерения тип модели, исследуйте измерение вентилятора вокруг KS109-485(0xb2,0xba):4 см ~ 11 рис; KS109-485(0xb0,0xb4, 0xb8,0xbc):8 см ~ 11 рис; Инструкции по измерению высоты строго запрещены. 0xbc инструкции, измерения высоты должны использовать инструкции 0xb4!
● Определение диапазона с компенсацией температуры в реальном времени, высокая точность обнаружения (0xb4инструкция точность калибровки 1 мм, на основе металлической сетчатой поверхности);
● Используйте интерфейс I2C/последовательный порт и хост-связь, автоматический хост ответа I2C/инструкции по контролю последовательного порта, совместимое соглашение KS103; ● общий 20 пять модифицируемых I2C/Серийный порт адрес, область действия 0xd0 ~ 0xfe (0xf0,0xf2,0xf4,0xf6, за исключением того, что, 8 бит адресов);
● Скорость 83 мс, высокая точность определения температуры, чувствуйте точную температуру окружающей среды в любое время;
● Низкая потребеление энергии, 5v рабочий ток меньше, чем 5mA, 3,3 v рабочий ток меньше, чем 1.7mA;
● Запуск звука регулируется, передача звука по умолчанию 55-65 децибел; Регулируется до 45-55 или 40-45 децибел;

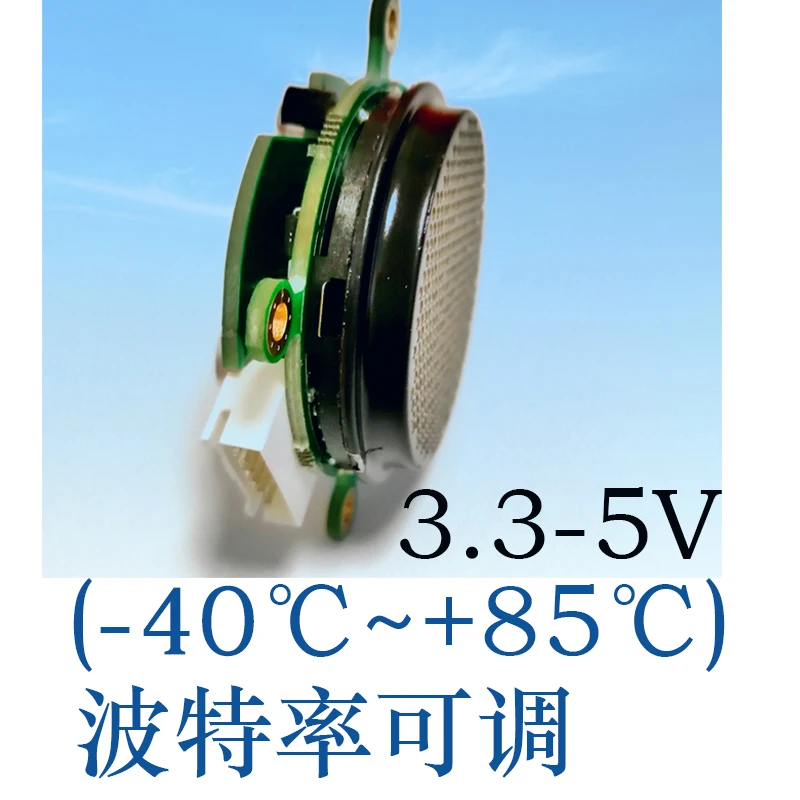

● Применение промышленной конфигурацией, Рабочая температура (-40 ℃ ~ + 85 ℃); • широкий диапазон рабочего напряжения (3,0 V ~ 5,5 V);
● Скорость связи в режиме I2C 50 ~ 100 кбит/с, скорость передачи данных с последовательным портом 9600bps или инструкции по установке до 115200bps;
● Снижение уровня шума с использованием уникальной регулируемой технологии фильтрации, когда напряжение питания нарушается или шумит, все еще работает должным образом;
● Защита от обратного подключения источника питания, защита от перенапряжения, Электростатическая защита ESD;
● Сертификация RoHS, не содержит свинца;
KS109-485Электрические параметры производительности:
Рабочее напряжение: 3,0 V ~ 5,5 V DC источника питания, настоятельно рекомендуем 5,0 V. Когда рабочее напряжение 0. 5V Время:
Максимальная мгновенное значение тока на мощность: 100mA@5.0V, типичный, длительность 75 г-жа до тех пор, пока не конденсатор с алюминиевой крышкой, полностью заряжен, затем переходит в режим ожидания, в режиме ожидания ток в режиме ожидания составляет менее 0,5 mA@5.0V.
Максимальная мгновенное значение тока на мощность: 50mA@5.0V, типичный, продолжительность 150ms до тех пор, пока не конденсатор с алюминиевой крышкой, полностью заряжен, затем переходит в режим ожидания, в режиме ожидания ток в режиме ожидания составляет менее 0,5 mA@5.0V.
Обнаружения ток (ультразвукового обнаружения выбросов в каждом запуске «капля» акустическая ток):≤ 5mA@5.0V, Продолжительность: 0,3 ms 。
Другое инструкций, таких как температура обнаружения инструкция ток: менее 0,5 mA@5.0V. Рабочий ток: менее 0,5 mA@5.0V. Максимальная потребляемая мощность во время сна: 500uA@5.0V, типичный, когда рабочее напряжение 0. 3,3 V Время:
Максимальный мгновенный ток на мощности: 100mA@3.3V, типичный, длительность 50 мс, пока конденсатор не будет полностью заряжен. Затем введите режим ожидания, ток в режиме ожидания меньше 0.33mA@3.3V.
Максимальный мгновенный ток на мощности: 50mA@3.3V, типичный, длительность 100 мс, пока конденсатор не будет полностью заряжен. Затем введите режим ожидания, ток в режиме ожидания меньше 0.33mA@3.3V.
Обнаружения ток (ультразвукового обнаружения выбросов в каждом запуске «капля» акустическая ток): менее 1.7mA@3.3V, время автономной работы: 0,3 ms 。 Когда период обнаружения больше или равен времени 33 мс, ток ультразвукового обнаружения менее 0,33 mA@3.3V. Другие инструкции, такие как инструкция по обнаружению температуры ток: менее 0,33 mA@3.3V. Рабочий ток: менее 0,33 mA@3.3V. Максимальная потребляемая мощность во время сна: 330uA@3.3V, типичный

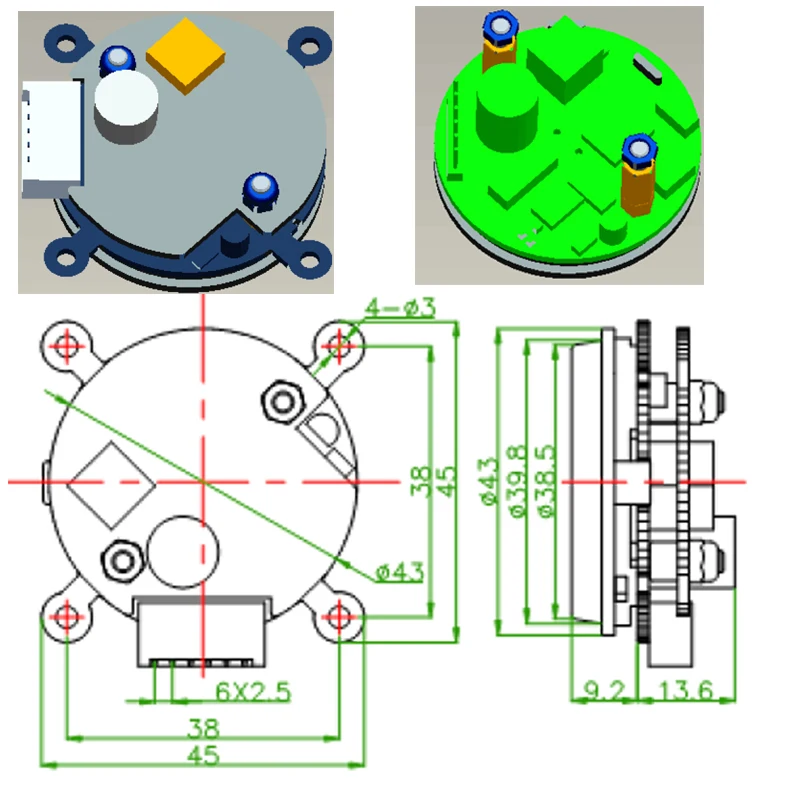

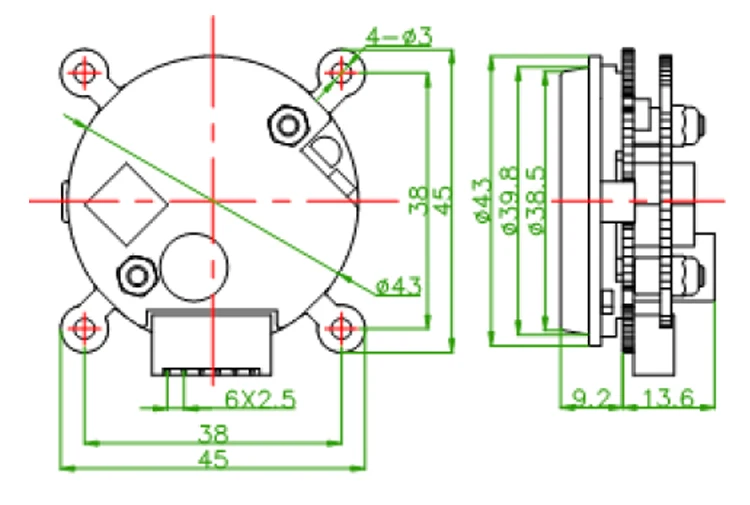

KS109-485 предложения по установке приведенный ниже рис. 1, по умолчанию 4 квадратных интервала 38 мм диаметр 3 мм установка и расположение круглых отверстий. Способствует конструкционной конструкции сплющения;
\ \
\ \

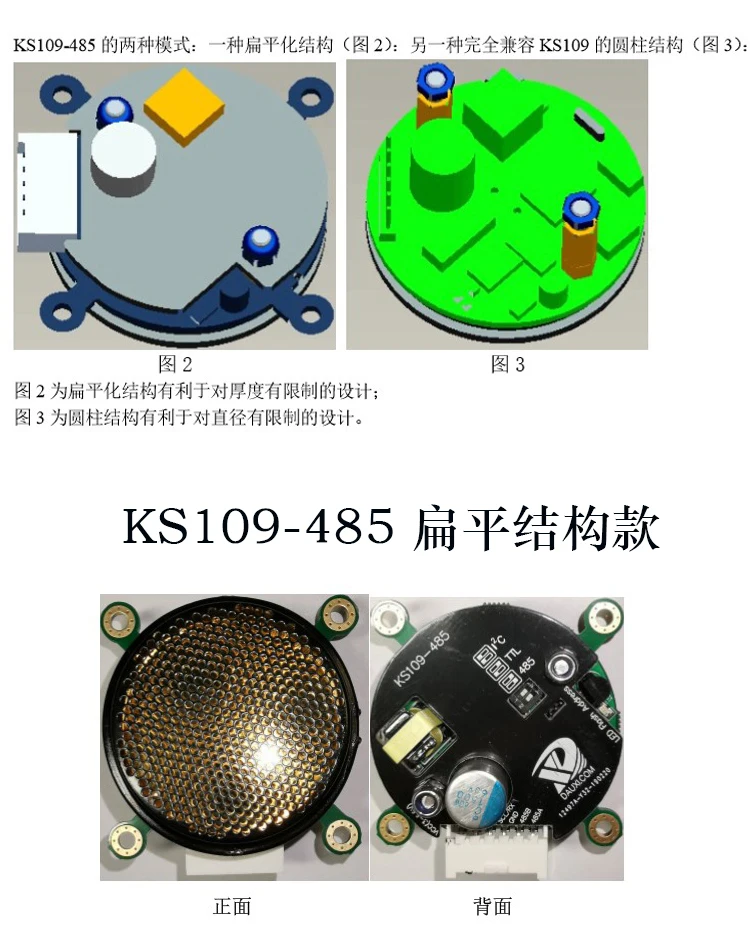

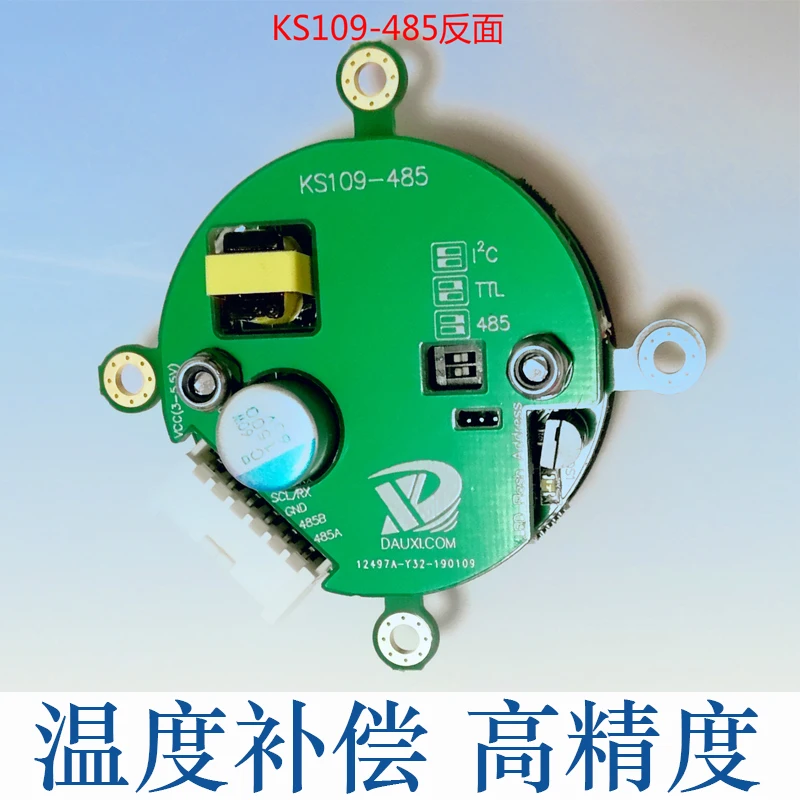

KS109-485 два режима: плоская конструкция (таблица 2): другая полностью совместима с цилиндрической структурой KS109 (таблица 3):
Диаграмма 2 для плоской конструкции, это выгодно для дизайна с ограниченной толщиной.; Диаграмма 3 для цилиндрических конструкций, это выгодно для дизайна с ограниченным диаметром.

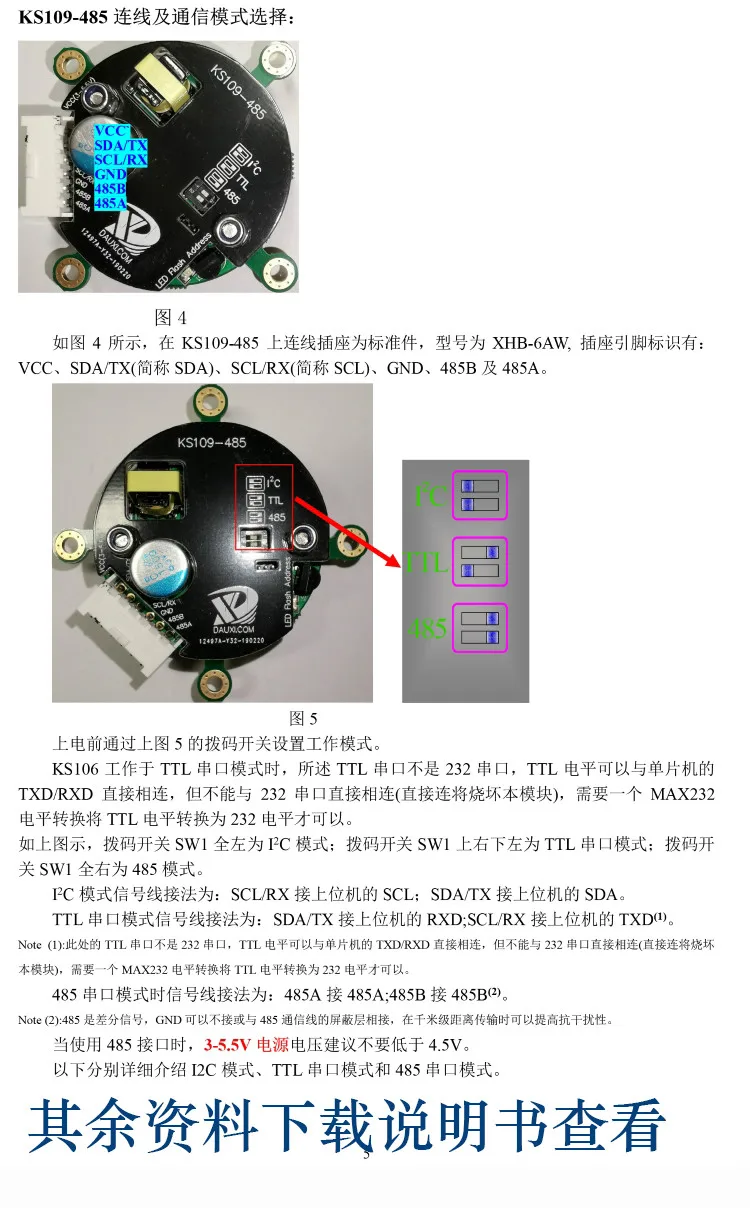

KS109-485 выбор режима подключения и связи
'
