Посылка
1 х ЧПУ кодер маховика
Особенности:
Ручной импульсный генератор, металлическая шестерня, поворот четкий.
Тип выхода длинного привода, сильная защита от помех, передача на большие расстояния.
Используется для станков с ЧПУ, печатных машин, нулевой коррекции и сегментации сигнала.
Характеристики:
Напряжение питания: DC + 5V, 12V, 24V (± 10%)
Пульс: 100 PPR (у нас также есть 25 PPR, если вам нужно, свяжитесь с нами.)
Форма выхода: выходное напряжение, длинный линейный привод
Макс. Потребление тока: 80 мА (дифференциальный выход), 120 мА (другой выход)
Макс. Частота отклика: 10 кГц
Время нарастания/падения: 200 НС (дифференциальный выход) 1 мкс (другой выход)
Форма выходного сигнала: квадратная волна
Применимые системы: FANUC, SINUMERIK (SISMENS), FAGOR, HEIDENHAIN,LNC, Syntec, GSK, Capital NC, MITSUBISHI, KND и так далее.
Механическая Спецификация:
Материал: авиационный алюминий
Макс. Скорость вращения: 200 об/мин

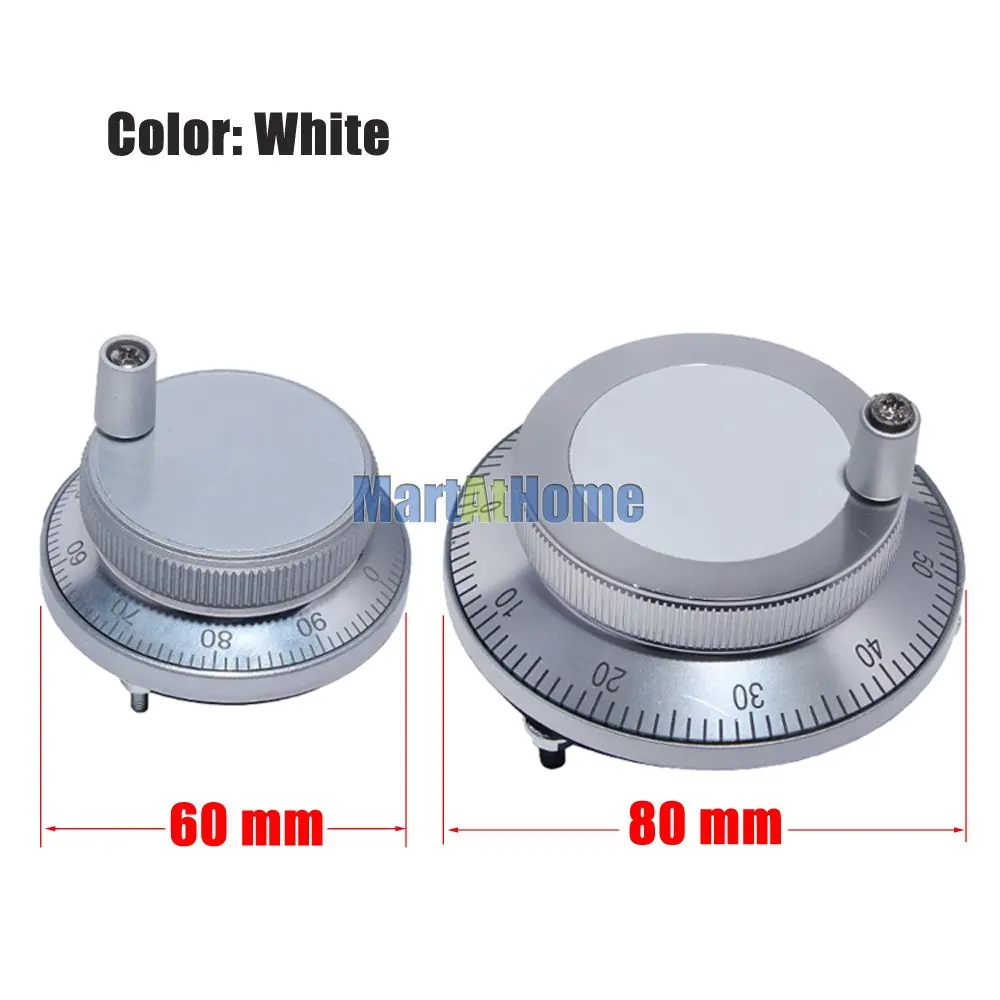

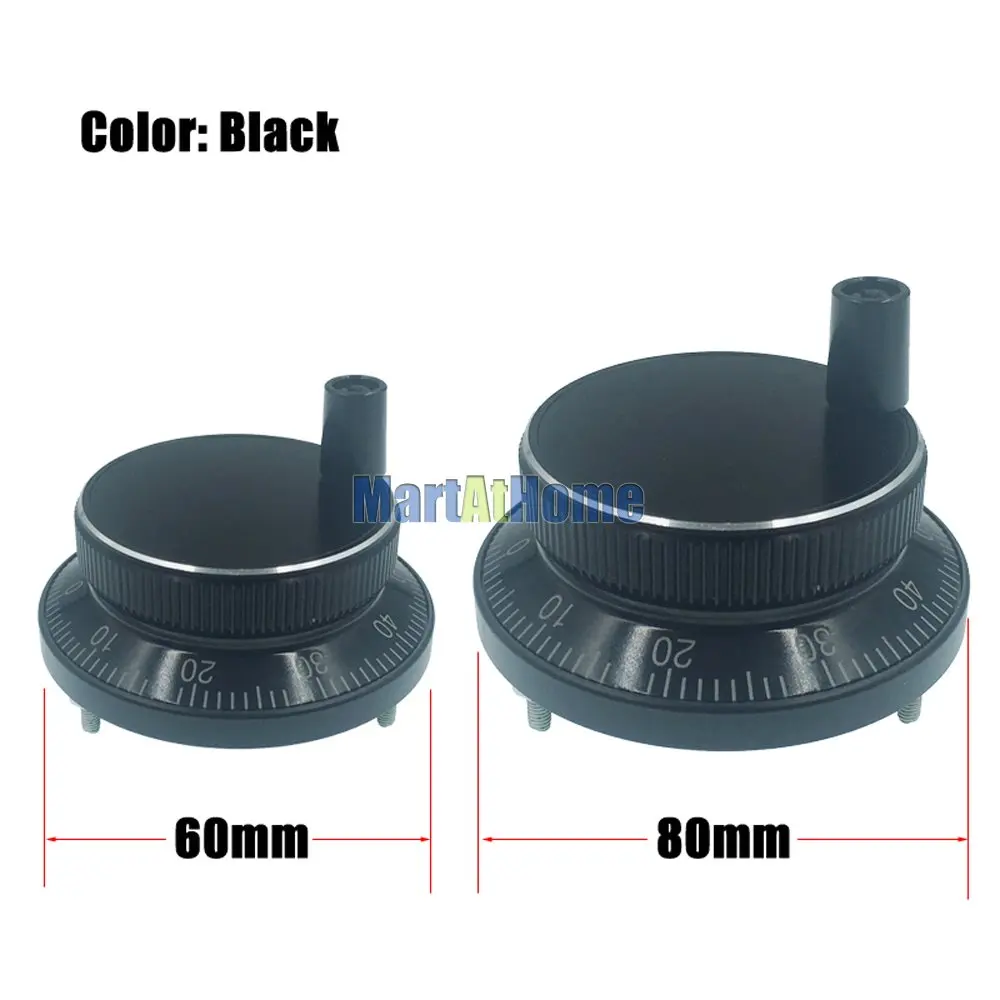

Внешний диаметр: 60 мм/80 мм
Монтажное отверстие: & phi;42 мм
Класс защиты: водонепроницаемый, маслостойкий, пыленепроницаемый IP54
Вес нетто: 200 г
Спецификация окружающей среды:
Рабочая температура: -20 ℃ ~ 85 ℃
Температура хранения: -20 ℃ ~ 85 ℃
Влажность: 30 ~ 85%
Вибрация: 50 м/с², 10 ~ 200 Гц, 2 ч в направлении XYZ
Удар: 980 м/с², 6 мс, 2 раза в направлении XYZ
Класс защиты: IP50

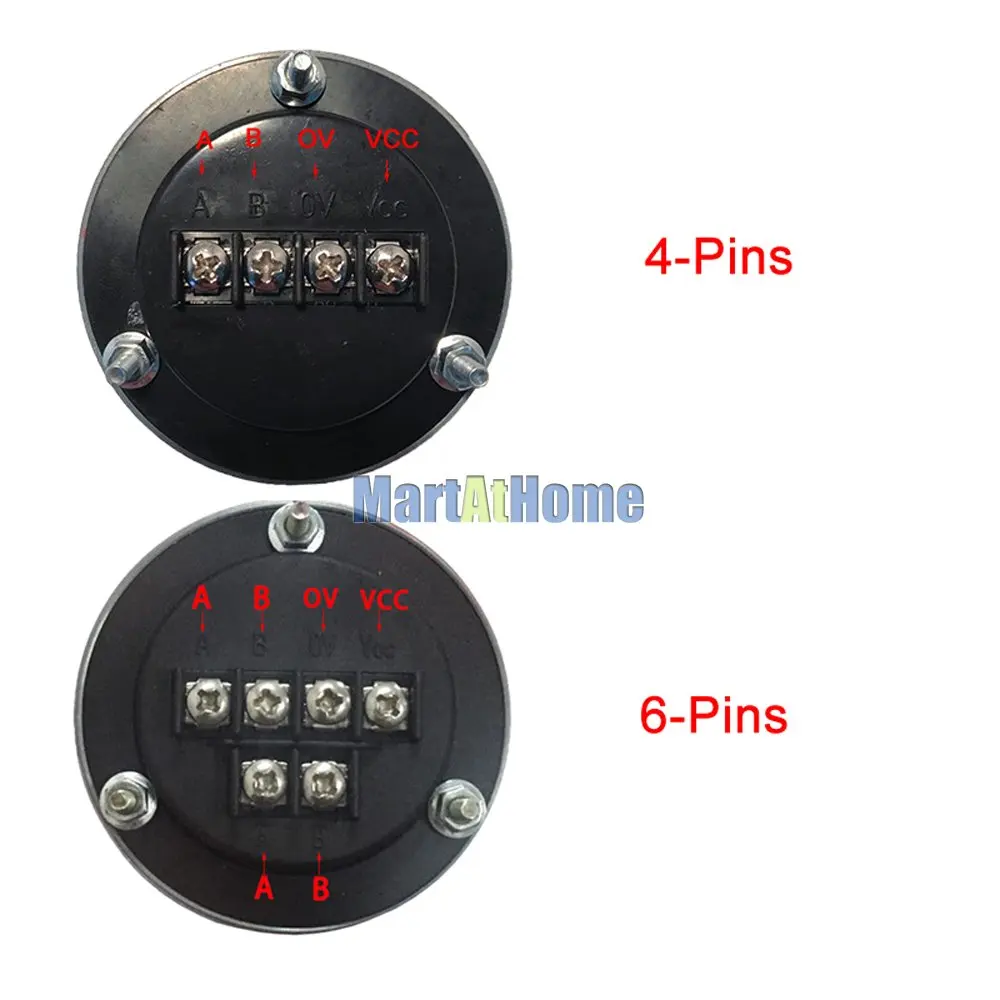

Проводной стол:
Выходной сигнал
Номер контакта (4-контактный)
Номер контакта (6-контактный)
ChA +
1
1
ChB +
2
2
Vcc
4
4
OV
3
3
ChA +
5
ChB +
5

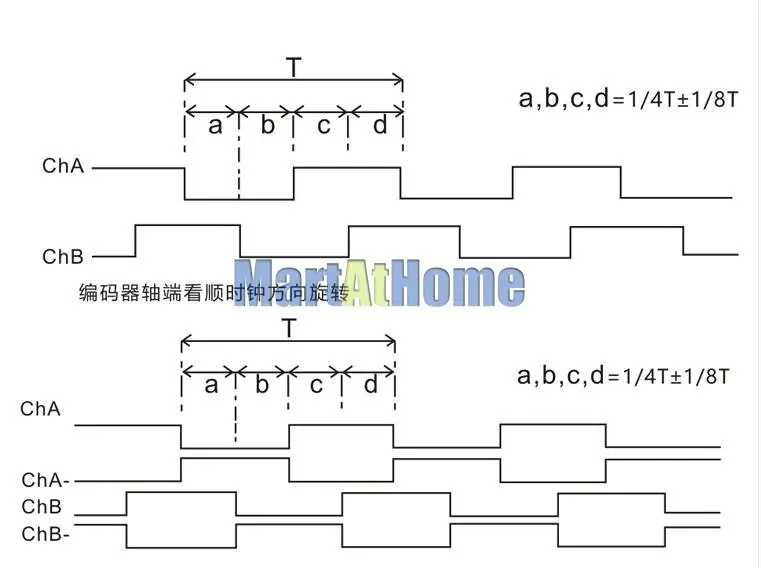

Выходная Форма волны

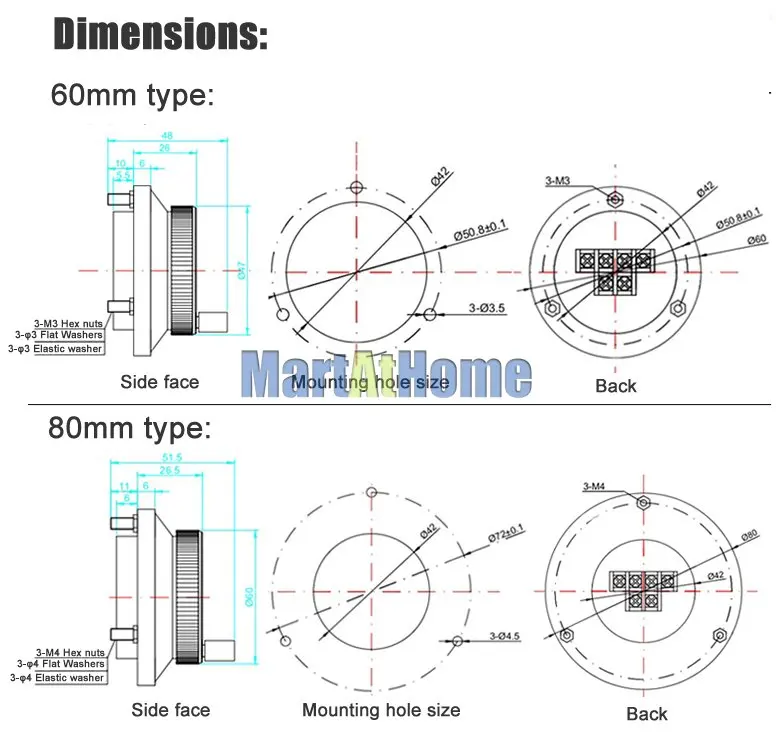

Размеры:
