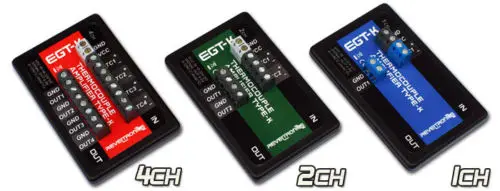

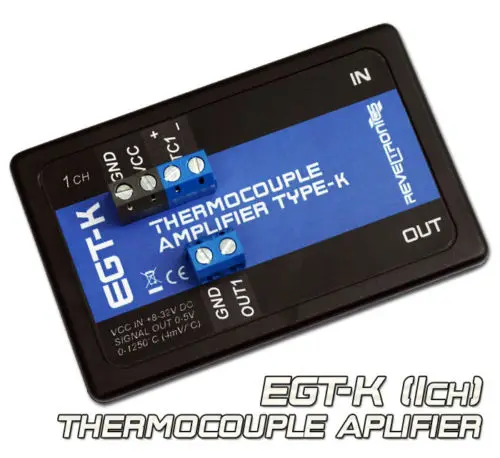

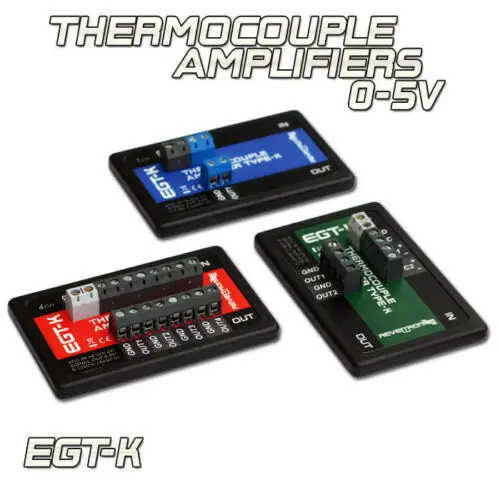

EGT-KЯвляется прецизионным усилителем термопары, обеспечивающим высокую точность измерения температуры в диапазоне0-1250 °C. Он преобразует нелинейный сигнал типа k термопары в0-5 в линейный (4мв/°C)Аналоговый выход, поэтому он совместим с большинством промышленных приложений и регистраторов данных. Он имеетВстроенная Компенсация холодного соединенияПоэтому можно использовать провода любой длины. EGT-K доступен в одноканальном, двухканальном или четырехканальном варианте.
Пример применения:
Автомобильная панель приборов и регистраторов данных-в качестве кондиционера для измерения температуры выхлопных газов (EGT), охлаждающей жидкости, тормозов и т. д. (работает с REVELTRONICS UTCOMP & UTCOMP-PRO, AEM EMS, GReddy e-MANAGE, Motec, стек, ACR syst ems, HRC и т. Д.),
Промышленные приложения (для которых требуется 0-5 в линейный сигнал на входе),
Измерение и контроль температуры печи,
Hobbyist electronics (в качестве преобразователя сигнала термопары от milivolts до 0-5 в линейный, например, для проектов Arduino, в качестве входного сигнала ADC для микроконтроллеров и т. д.)
Технические параметры для EGT-K:
Диапазон температур: 0-1250 °C (32-2282 °F),
Совместимые термопары: зонд типа "K",
Встроенная Компенсация холодного соединения,
Выходной сигнал: аналоговый 0-5 В, 4 мВ/°C (0 В = 0 °C, 5 В = 1250 °C),
Точность (ошибка усиления): +/- 1.5% (EGT-K основана на прецизионном усилителе термопары AD8495 с компенсацией холода),
ADC Входное сопротивление: >100 кОм (рекомендуется> 1MEG)
Источник питания: 8-32 В постоянного тока для полного диапазона измерений 0-1250 °C (низкое напряжение ограничит максимальный диапазон),
Размеры: 85 мм x 54 мм x 6 мм (без клеммных блоков высотой 10 мм)
Обратите внимание:
Термопары типа K должны быть подключены непосредственно к EGT-K клеммам. Если вы хотите использовать Удлинительный кабель для термопары, это должно быть из того же сплава, что и термопары. Использование любого другого сплава вызовет погрешность в измерениях при чтении инструментов.
Посылка включает в себя:
EGT-K усилитель термопары: Одноканальный (1)
