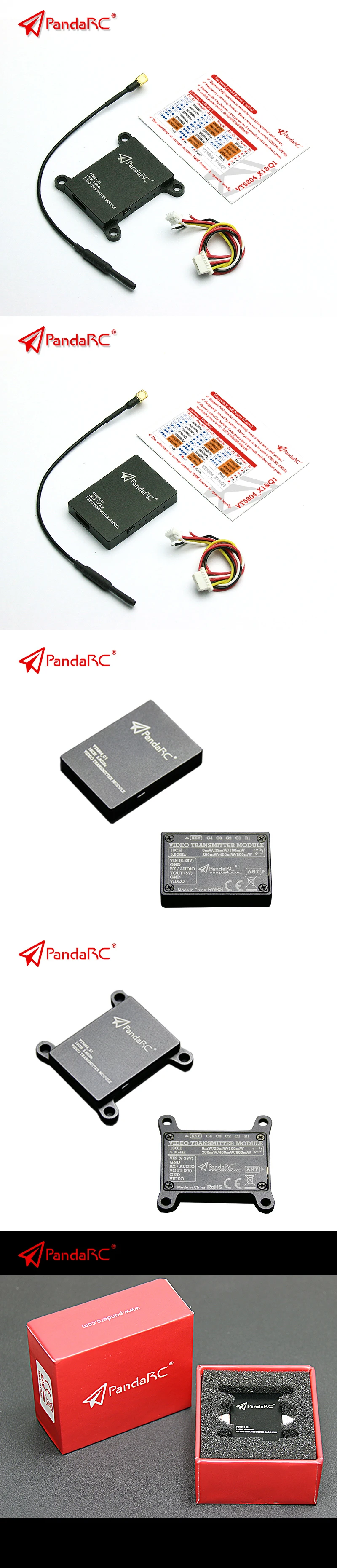

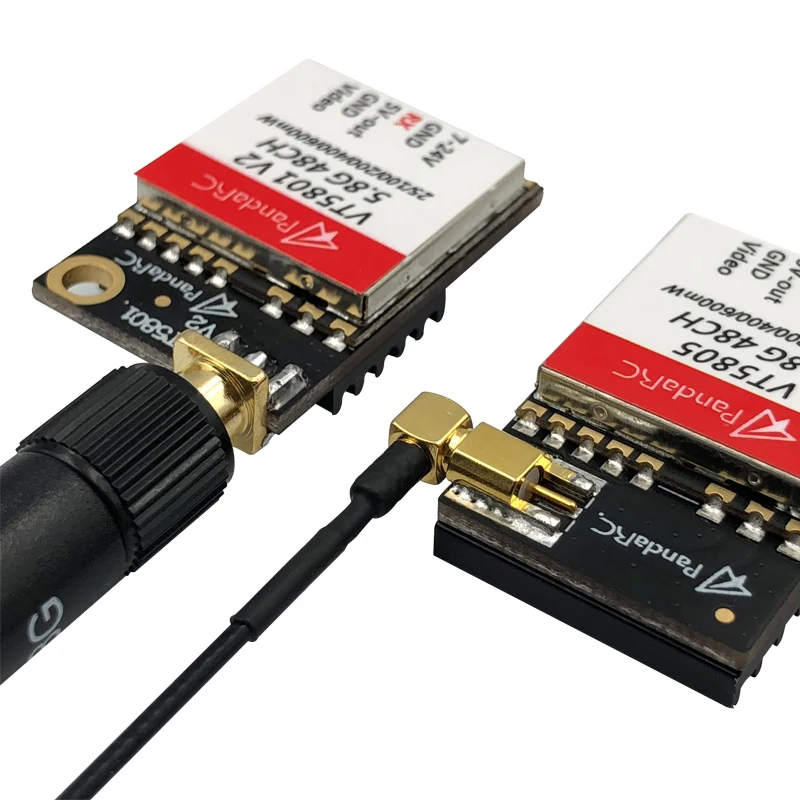

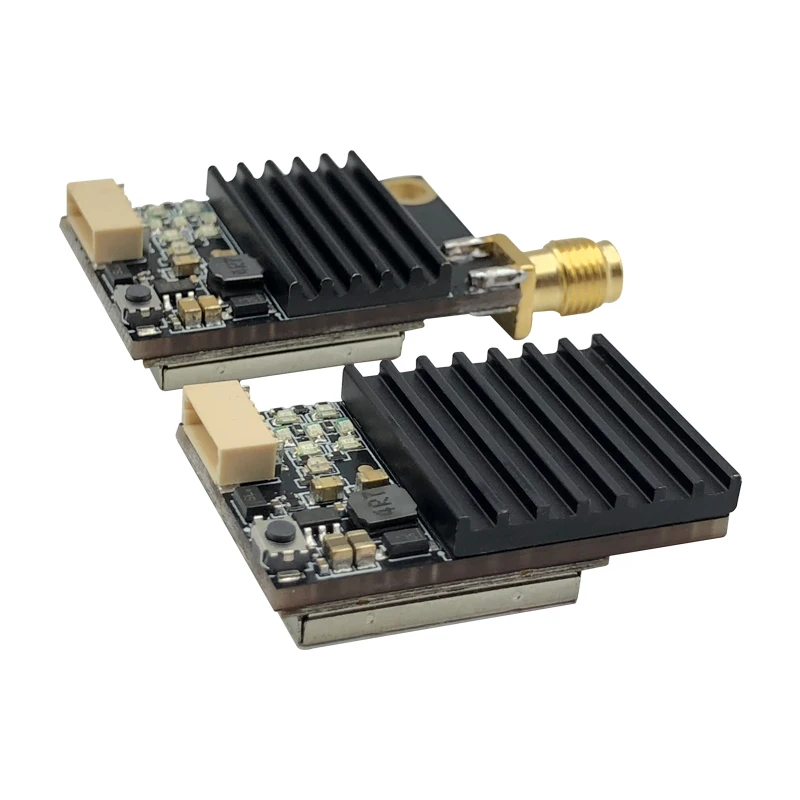

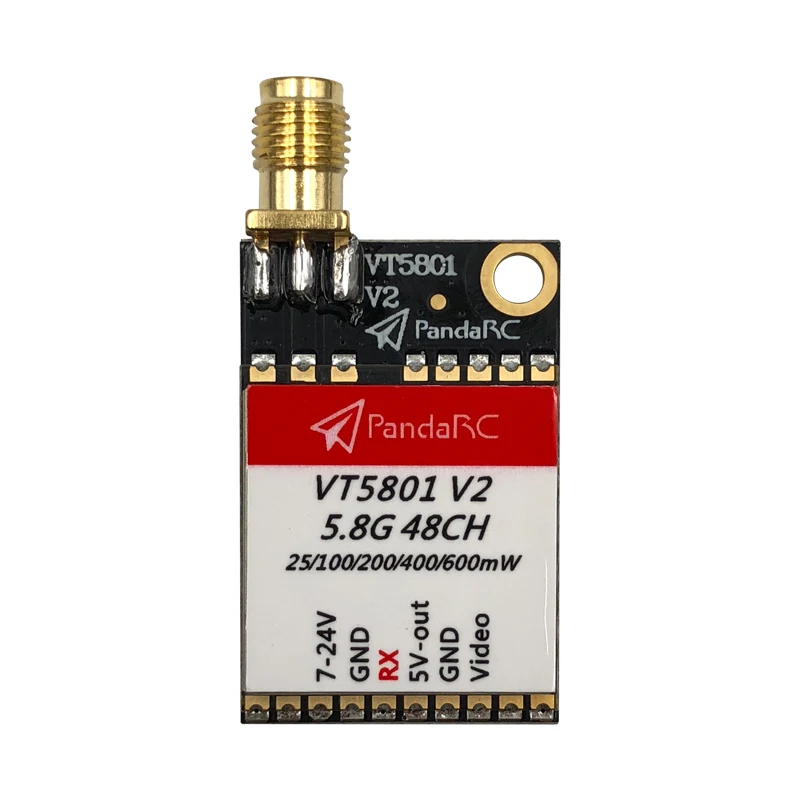

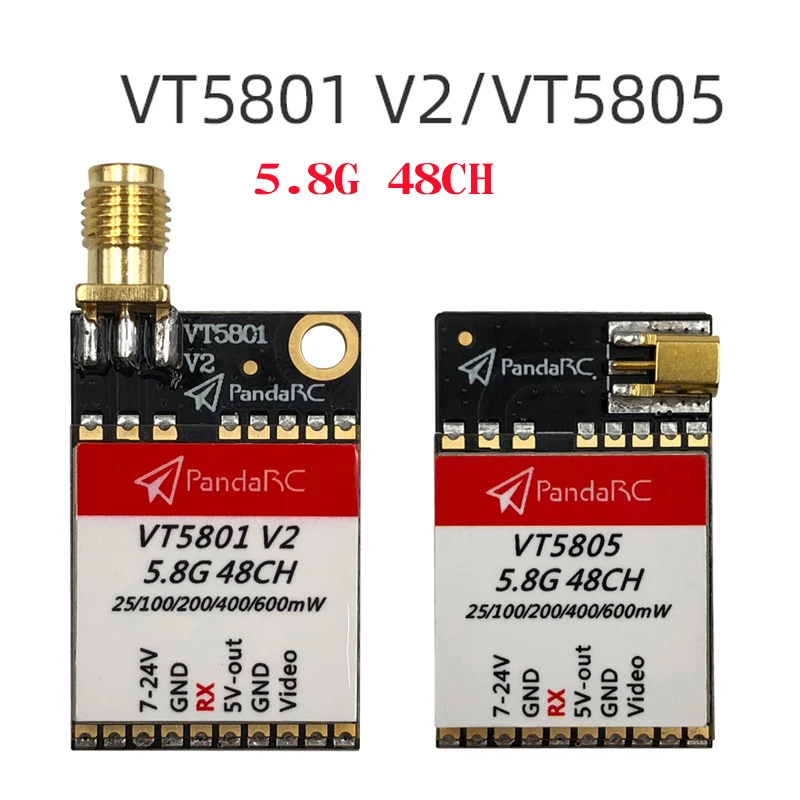

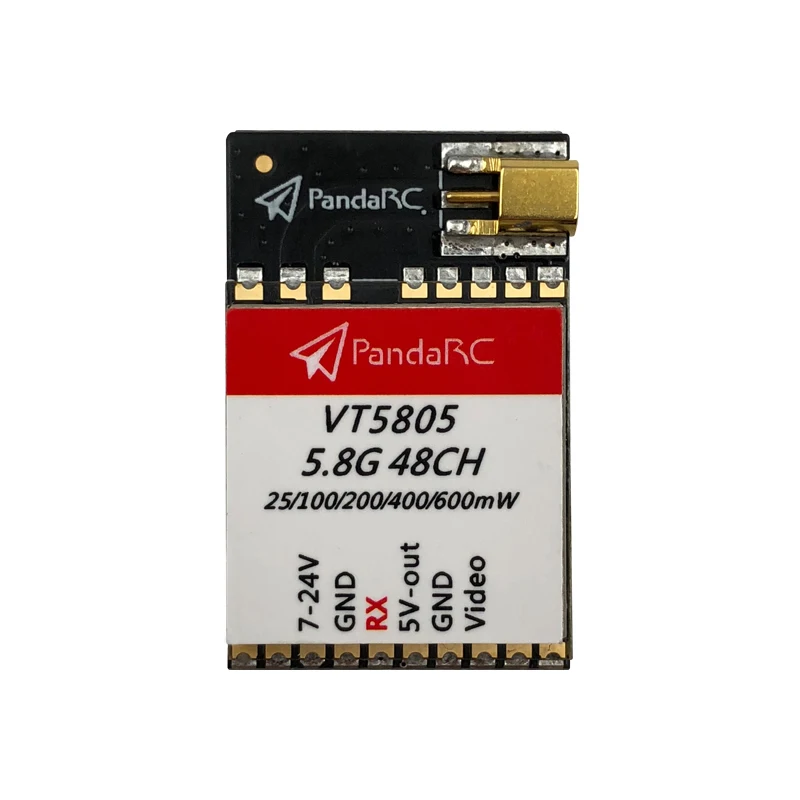

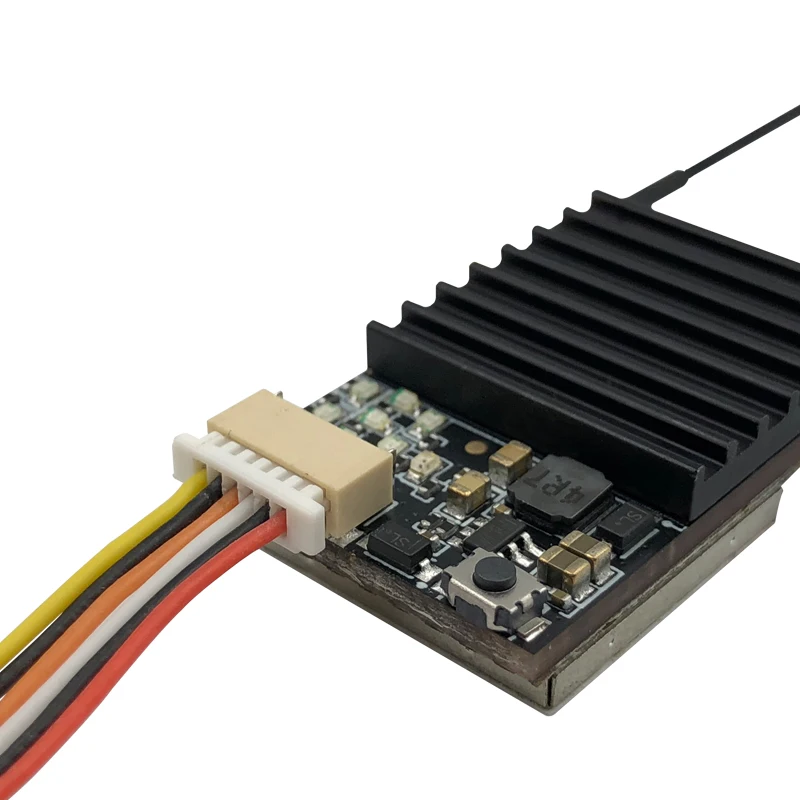

Видеопередатчик PandaRC VT5801 V2, VT5805, VT5804 FPV, 5,8 ГГц, 48 каналов, 25100200400 МВт, переключаемое экранное меню, регулируемое SMA MMCX VTX

1. Эксплуатационные характеристики:

Выходная мощность стабильна, а дальность передачи большая:> 0,5 км @ 25 МВт, > 1 км @ 200 МВт, > 2 км @ 600 мВт (стержневая антенна);

Мощность передачи с 5 остановками переключения: 25 МВт/100 мВт/200 мВт/400 МВт/600 мВт;

Выводит 48 частот и 8 конкурирующих частот в группе E, используя друг друга без помех;

Быстрая блокировка частоты, отсутствие помех для аналогов при включении;

Функция самопроверки с выходной мощностью;

Полный формат видео: NTSC/PAL;

Широкий диапазон входного напряжения, низкое энергопотребление: 7-24 В, + 12 В/260 мА @ 600 мВт;

Маленький размер: 20 мм * 31 мм * 9 мм;

Светильник вес: <9 г (антенна в комплект не входит);

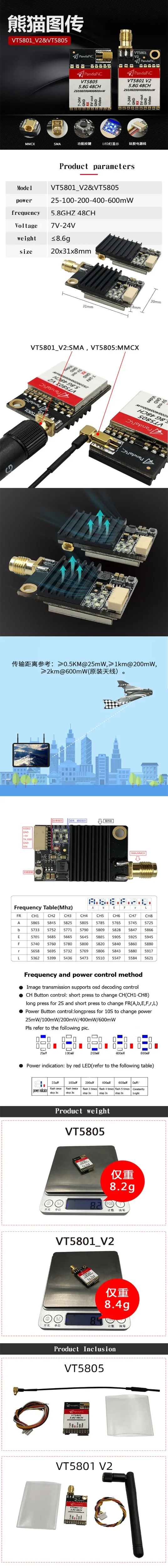

2. Показатели эффективности:

Модулат

Широкополосный FM модулят

Видео формирование

NTSC/PAL

Характеристики

Ценность

Единицы

Мин.

Тип.

Макс.

1

Выходное сопротивление

--

50

--

Ом

2

Выходная мощность (макс.)

29,5

30

30,5

ДБм

3

VCC-IN

7,0

12

28

V

4

Ток подачи

@ 12 В @ 1000 мВт

400

450

500

Ма

5

Пропускная способность видео

0

--

8

МГц

6

Уровень видеовхода

0,8

1,0

1,2

ВП-п

7

Вес

--

15

--

G

8

Разъем антенны

Mmcx

9

Размеры (Д * Ш * В)

36 мм * 36 мм * 8 мм

Меры предосторожности:

Перед зарядкой убедитесь, что на выходной клемме установлена антенна, чтобы не повредить внутренние компоненты.

Следует обратить внимание на правильное входное напряжение в указанном диапазоне, чтобы не повредить внутренние компоненты.

Если антенну заменить, следует выбрать стоящую волновую антенну и улучшенную антенну, чтобы получить большее расстояние передачи.

Обратите внимание на защиту статического электричества во время транспортировки, установки и использования.

Спецификация:

1. Выходная мощность стабильна, а дальность передачи большая:> 0,5 км @ 25 МВт, > 1 км @ 200 МВт,> 1,5 км @ 400 МВт (Оригинальная антенна);

2. 6-ступенчатое переключение мощности передачи: 0 МВт/25 МВт/50 мВт/100 мВт/200 мВт/400 мВт;

3. Поддержка интерфейса OSD для регулировки частоты и мощности передачи;

4. Вывод 16 частотных точек, включая группы А и группы R;

5. Быстрая блокировка частоты и отсутствие помех для аналогов при включении.

6. Функция самопроверки выходной мощности;

7. Полный Формат видео: NTSC/PAL;

8. Широкий диапазон входного напряжения, низкое энергопотребление: 6 В-26 В, + 12 В/400 мА @ мВт;

9. Малый размер: 24 мм * 24 мм * 3 мм, установочное отверстие 20 мм * 20 мм (4-м2);

10 светильник вес: <3 г (антенна в комплект не входит);
