Двойной BTS7960 43A H-bridge модуль драйвера двигателя высокой мощностиdiy Диагностика тока смарт-автомобиля

Двойной BTS7960 43A H-bridge модуль драйвера двигателя высокой мощностиdiy Диагностика тока смарт-автомобиля

Name: 🛍 Двойной BTS7960 43A H-bridge модуль драйвера двигателя высокой мощностиdiy Диагностика тока смарт-автомобиля
Brand: Активные компоненты
SKU: 4000002701244
Price: 457.11 RUB
Availability: InStock
Rating: 5 (60 reviews)

13 Отзывов

59 Заказов

457,11₽ 484,73₽ -5.7%

В наличии!

Перейти

WAVGAT Official Store - Надежность 97.5%

Более 62003 подписчиков, дата открытия магазина 26.11.2015

Положительные оценки: 98% (90835)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 96%

Последнее обновление: 11.09.2024

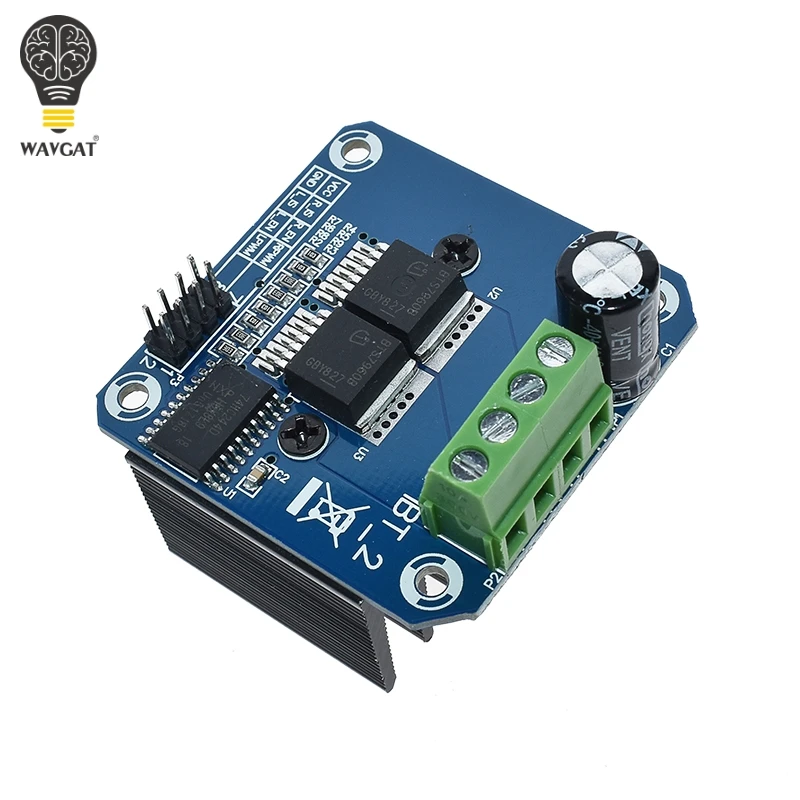

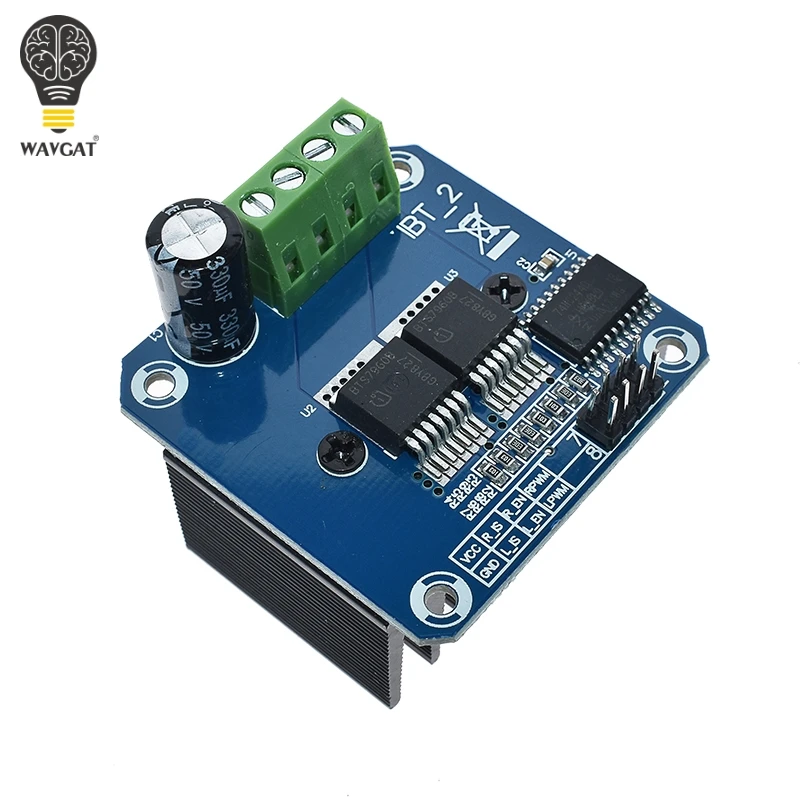

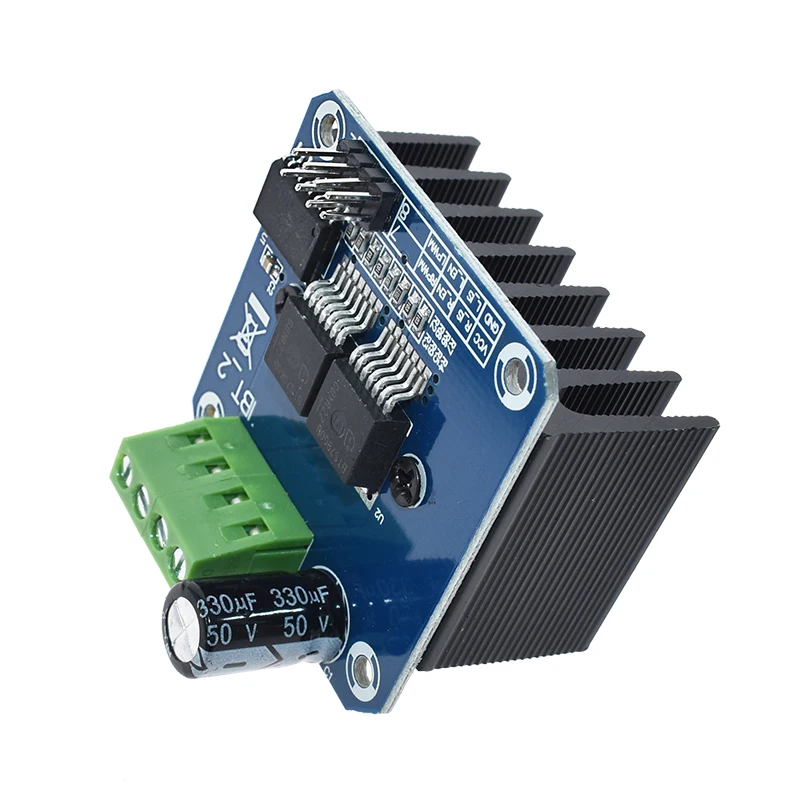

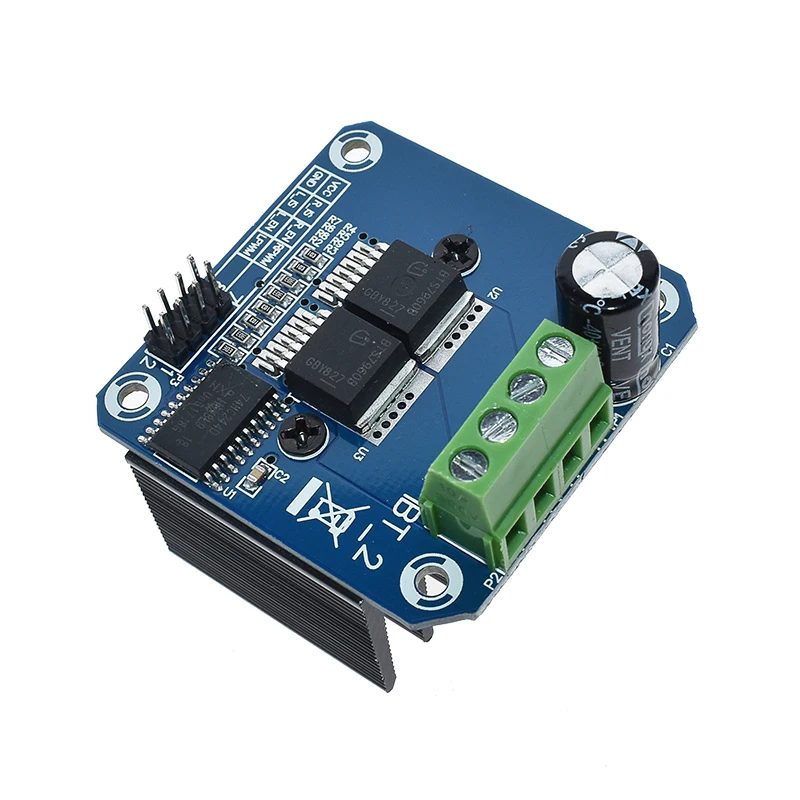

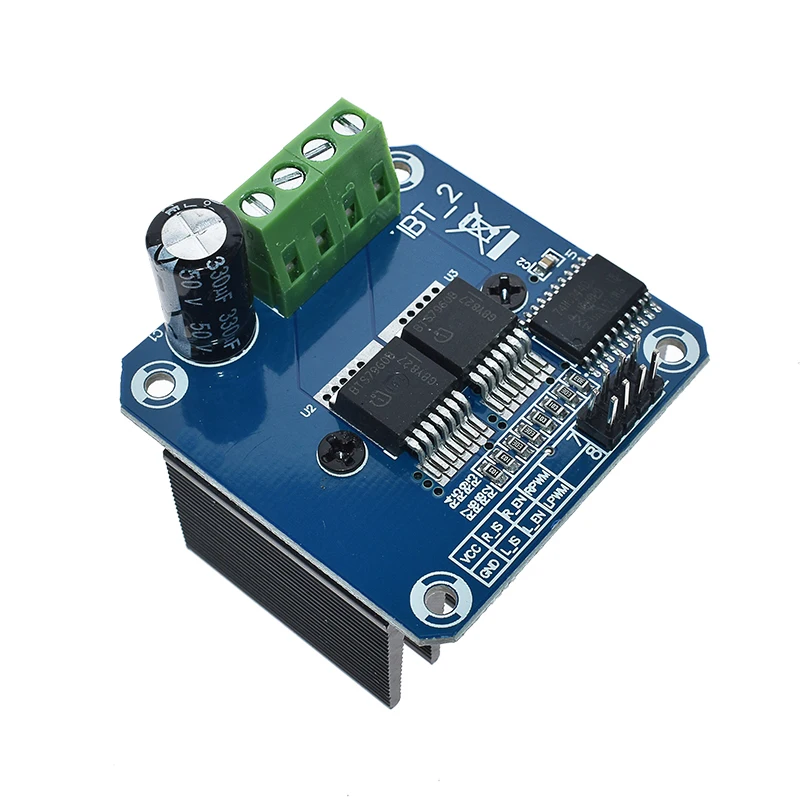

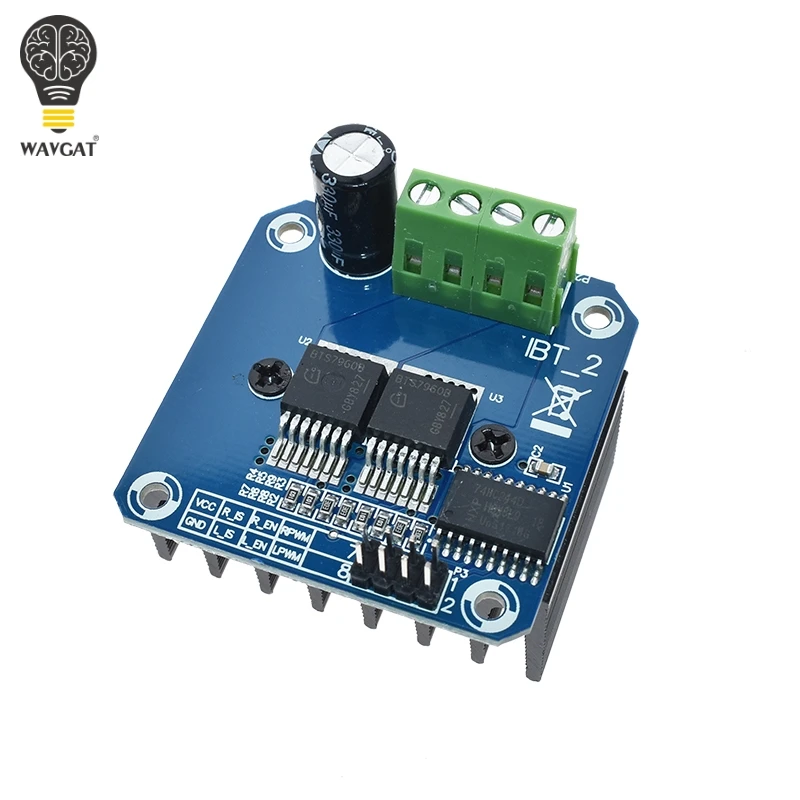

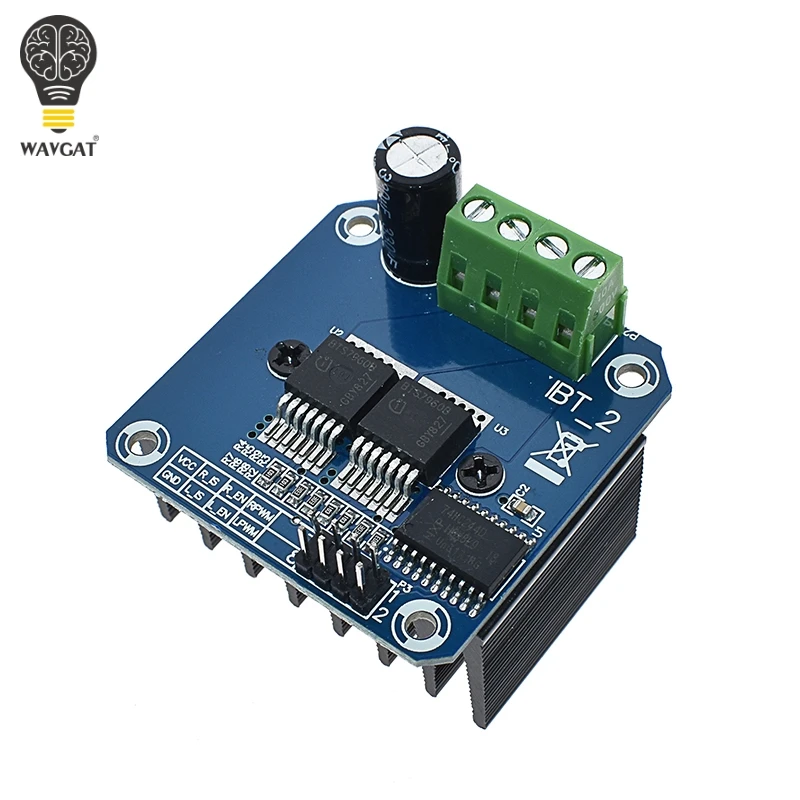

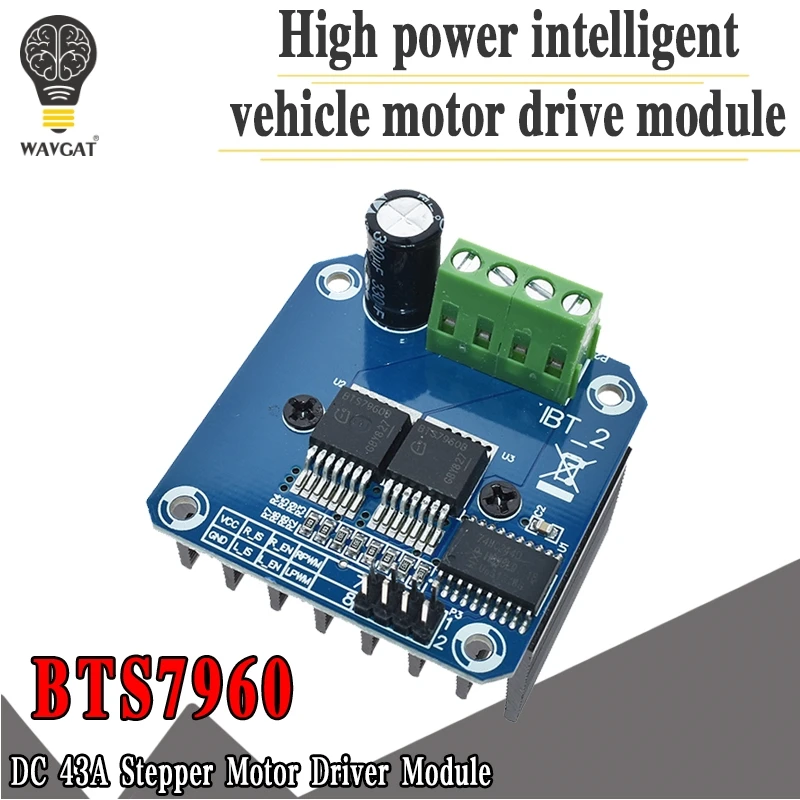

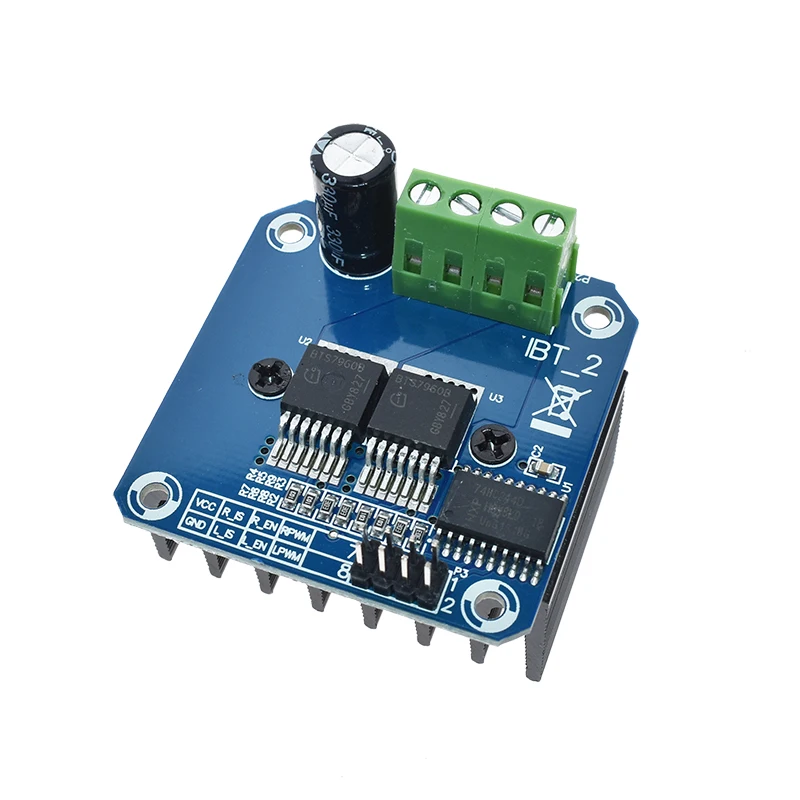

BTS7960B H-bridge 43A мощный модуль драйвера двигателя обзор: Этот драйвер использует чипы BTS7960, состоящие из высокомощного привода, полного модуля драйвера h-моста с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Высокая сила тока 43A

Особенности:

Двойной BTS7960 большой ток (43 A) H драйвер моста;

5 в изоляция с MCU и эффективно защищает MCU;

5 В индикатор питания на плате;

Индикация напряжения выходного конца двигателя;

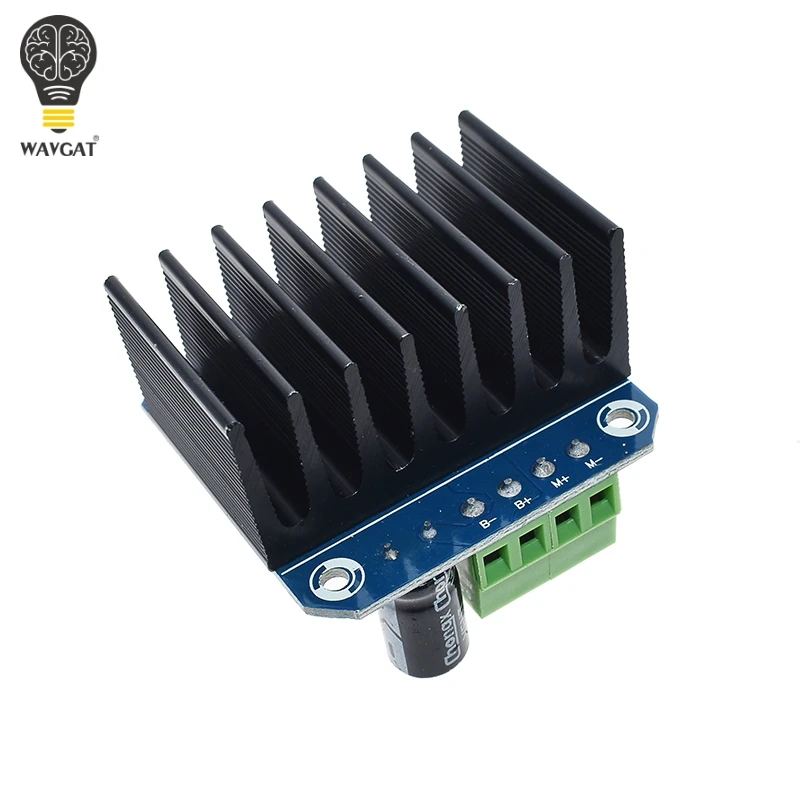

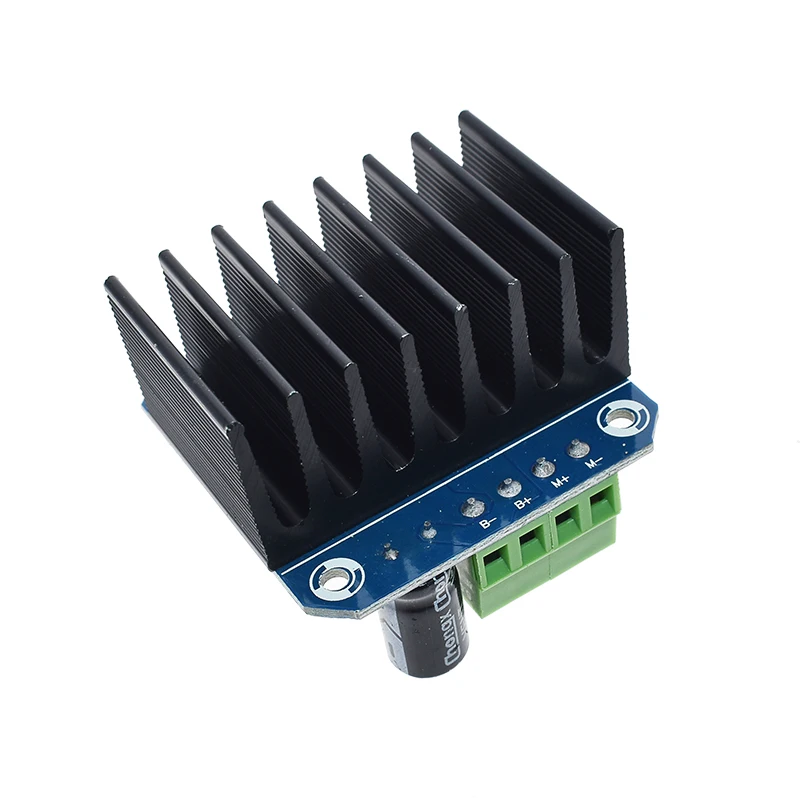

Может припаять теплоотвод; Штифт

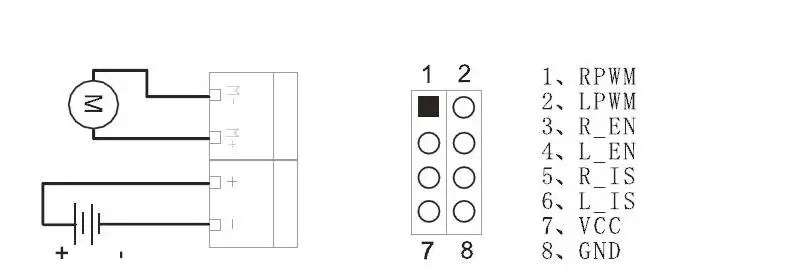

Определение:

1. Ршим: правый поворот ШИМ

2. LPWM: левый поворот PWM

3. R_EN: включить правый поворот (высокая активность)

4. L_EN: включить левый поворот (высокая активность)

5. R_IS: правый поворот ток Предупреждение (может оставить плавающий)

6. L_IS Предупреждение предупреждение о силе тока (может оставить плавающий)

7. VCC: (5 В)

8. GND

Соединения:

Метод 1:

VCC: 5 В от микроконтроллера (MCU)

GND: GND от микроконтроллера (MCU)

L_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CCW(CW)

R_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CW(CCW)

R_EN и L_EN: 5 В от микроконтроллера (MCU)

Метод 2:

VCC: 5 В от микроконтроллера (MCU)

GND: GND от микроконтроллера (MCU)

L_PWM: 5 В от микроконтроллера (MCU) для поворотов CCW(CW)

R_PWM: 5 В от микроконтроллера (MCU) для поворотов CW(CCW)

R_EN и L_EN: ШИМ от микроконтроллера(MCU)

Просто нужно четыре линии от MCU до модуля драйвера (GND. 5 В. PWM1. PWM2);

Изоляционный чип 5 в источник питания (можно поделиться с MCU 5 В);

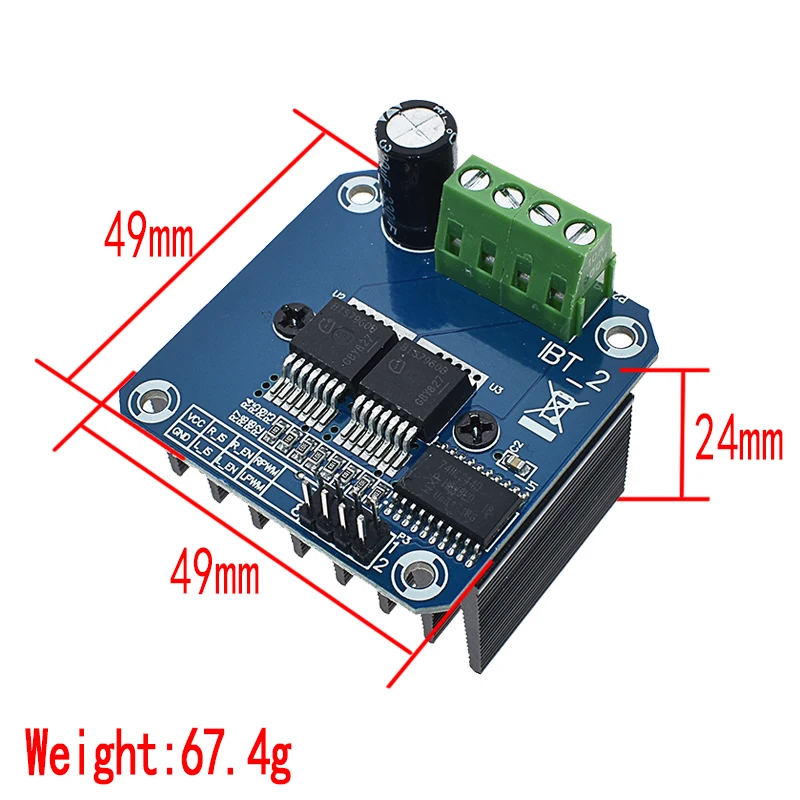

Размеры: на возраст размер на 4*5*1,2 см;

Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;

Два тепловых потока, проходящих через выход сигнала ошибки;

Изолированный Блок питания 5 В (можно использовать совместно с MCU 5 В), также можно использовать Бортовой Блок питания 5 В;

Напряжение питания 5,5 V 27V;

Вопросы еще не задавались...

Вес логистики
0.080
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
43A
Название бренда
WAVGAT
Напряжение электропитания
5V
Номер модели
BTS7960
Применение
experimental modules

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
-40°-+85°
Размер логистики - высота (см)
5
Размер логистики - длина (см)
5
Размер логистики - ширина (см)
5
Состояние
Новый
Тип
electronic module
Упаковка
Module
