Цифровой Мультифункциональный модуль измерителя напряжения и силы тока PZEM-004 для Arduino, амперметр, вольтметр, 0-100 А, 80-260 В переменного тока

Цифровой Мультифункциональный модуль измерителя напряжения и силы тока PZEM-004 для Arduino, амперметр, вольтметр, 0-100 А, 80-260 В переменного тока

Name: 🛍 Цифровой Мультифункциональный модуль измерителя напряжения и силы тока PZEM-004 для Arduino, амперметр, вольтметр, 0-100 А, 80-260 В переменного тока
Brand: Приборы для измерений и анализа
SKU: 4000001943019
Price: 545.35 RUB
Availability: InStock
Rating: 5 (78 reviews)

22 Отзывов

77 Заказов

545,35₽

В наличии!

Перейти

GlobalGo Store - Надежность 95.25%

Более 5156 подписчиков, дата открытия магазина 20.05.2019

Положительные оценки: 97% (5211)
Соответствие описанию: 96%
Отвечает на сообщения: 94%
Скорость отправки: 94%

Последнее обновление: 13.09.2024

Описание:

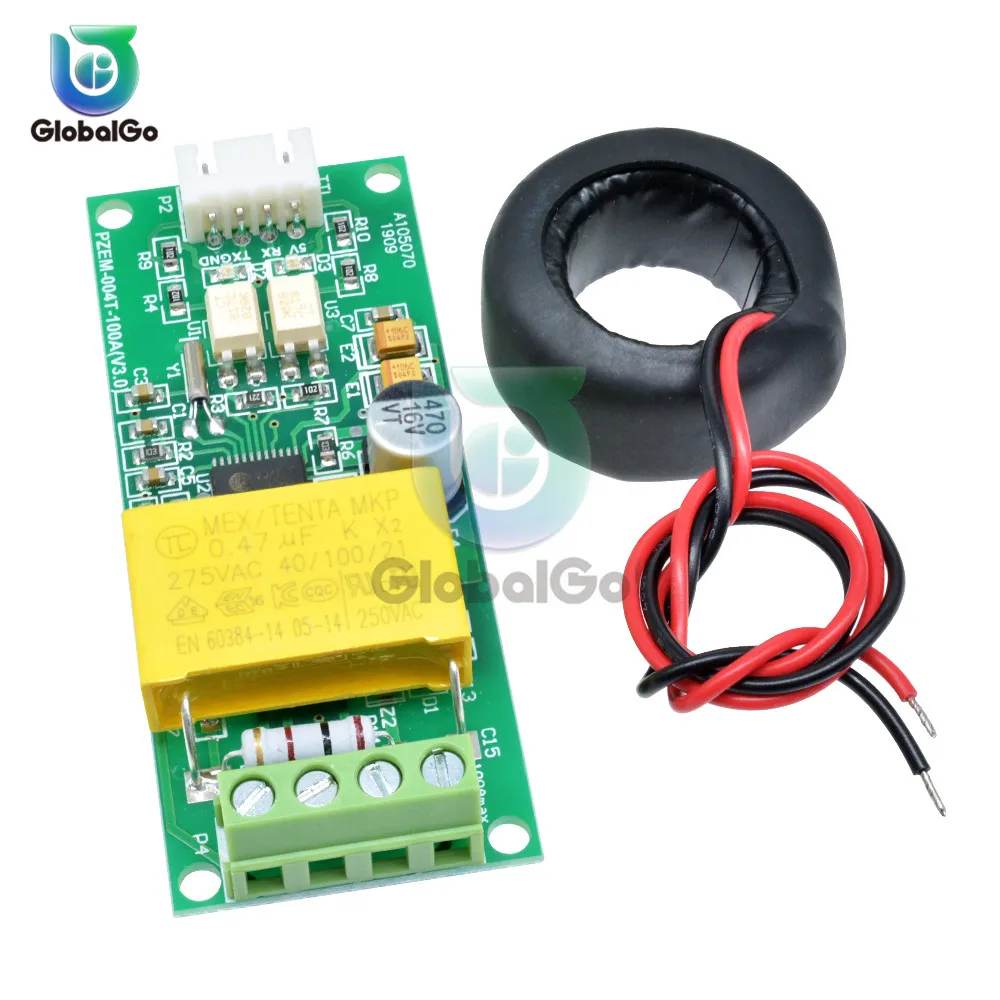

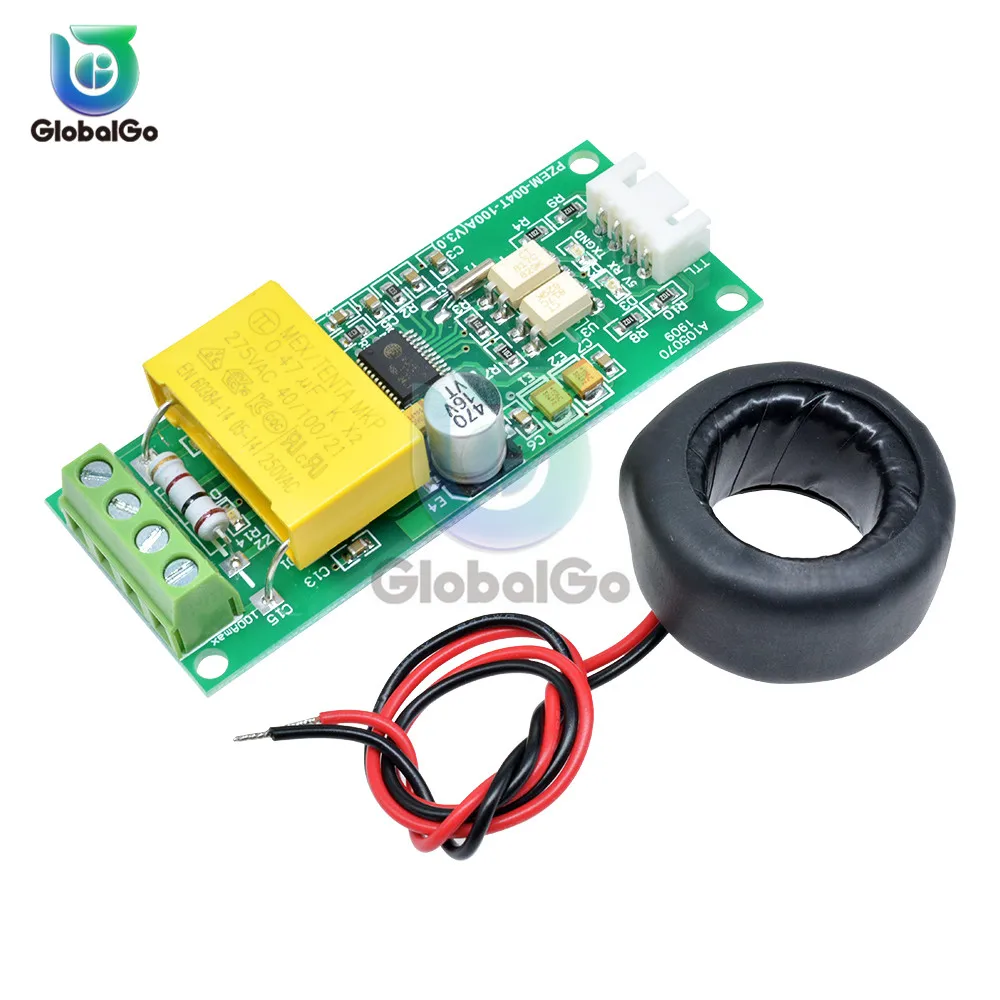

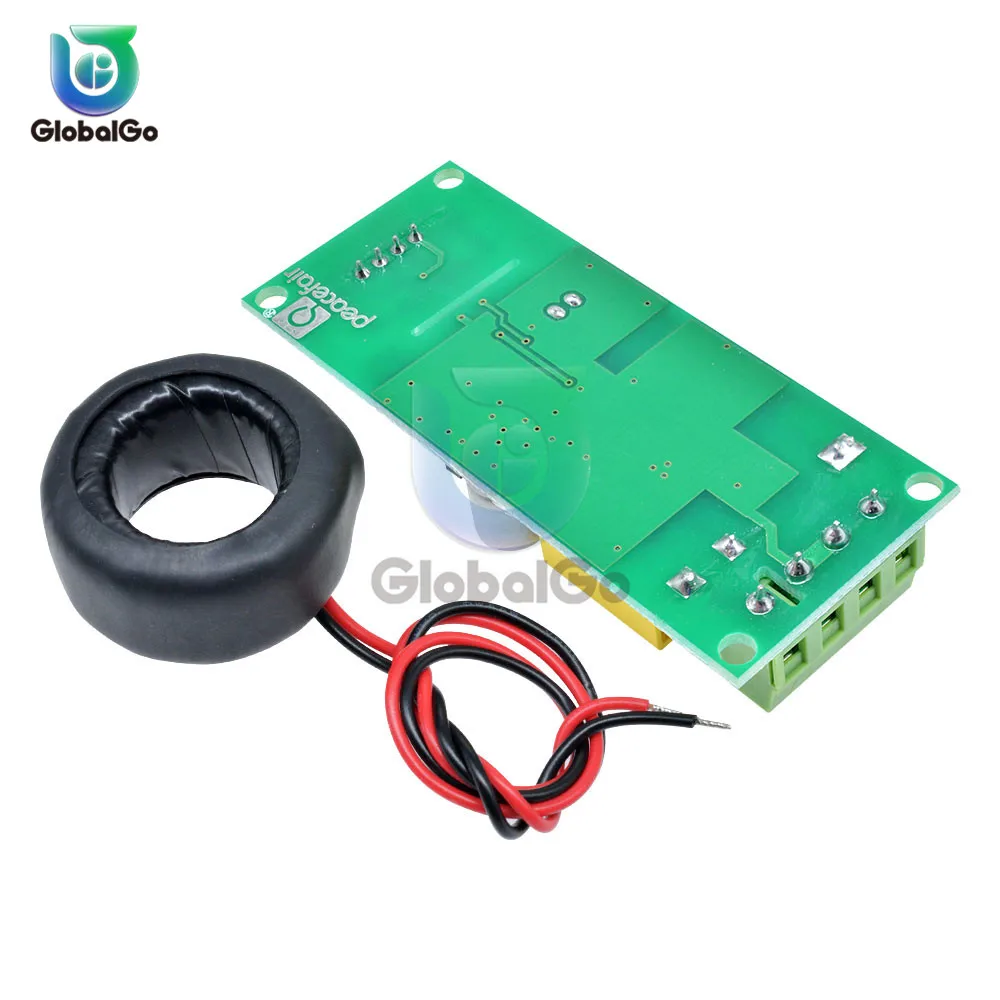

Модель: PZEM-004T

А. Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность).

2. Функция очистки кнопки питания.

3. Функция хранения данных при отключении питания (накопительное отключение питания до экономии).

4. Функция отображения ПК (отображение напряжения, тока, активной мощности).

5. Функция последовательной связи (поставляется с последовательным интерфейсом TTL, через различные терминалы связываются с пластиной адаптера, читают и устанавливают параметры).

B. Передний дисплей и клавиша

Один. Пользовательский интерфейс

Окно дисплея ПК состоит из четырех, используемых для отображения напряжения, тока, мощности, параметров мощности, как показано на рисунке.

Два. Формат дисплея

1. Мощность: диапазон измерения 0 ~ 22 кВт

0 ~ 10 кВт в формате дисплея от 0,000 до 9,999;

В пределах 10 ~ 22 кВт формат отображения 10,00 ~ 22,00.

2. Мощность: диапазон измерения 0 ~ 9999 кВтч

0 ~ 10квтч в пределах формата дисплея от 0,000 до 9,999;

10 ~ 100квтч в пределах формата дисплея от 10,00 до 99,99;

100 ~ 1000квтч в пределах формата дисплея от 100,0 до 999,9;

1000 ~ 9999 кВт/ч и выше формата отображения от 1000 до 9999.

3. Напряжение: диапазон тестирования 80 ~ 260 В переменного тока

Формат дисплея 110,0 ~ 220,0.

4. Ток: диапазон измерения 0 ~ 100A

Формат дисплея от 00,00 до 99,99.

Три. Кнопка

Встроенная кнопка на панели, используется для обеспечения четкости функции электричества.

Метод очистки электричества: Нажмите кнопку ZERO пять секунд, затем отпустите кнопку! Нажмите еще раз, чтобы очистить клавишу, данные очищены и зарядка при выходе очищена, очищена до сих пор.

Последовательная связь

Модуль оснащен интерфейсом TTL serial data communication через последовательный порт можно читать и задавать соответствующие параметры; Но если вы хотите устройство с USB или RS232 (например, компьютеров) для связи, тогда вам нужно быть оснащены различными TTL-адаптерами аппаратной платы (Требуется USB связь с TTL на USB-пластину адаптера; Коммуникация RS232 с TTL на RS232 пластину адаптера), пластину адаптера с конкретными деталями соединения можно найти на рис.

Описание сообщений

1. Подключите оборудование в соответствии со схемой подключения.

2. Подключите линию после успешного первого выбора коммуникационного порта модуля программного обеспечения ПК, поддерживает порт связи COM2 \ COM3 \ COM4, через диспетчер устройств для просмотра, если не более нескольких портов, необходимо изменить порт.

Соображения,

1. Этот модуль подходит для использования внутри помещений, а не на улице.

2. Применяемая нагрузка не должна превышать номинальную мощность.

3. Проводка не может быть неправильной.

Технические характеристики

1. Рабочее напряжение: 80 ~ 260 В переменного тока

2. Испытательное напряжение: 80 ~ 260 В переменного тока

2. Номинальная мощность: 100A / 22000 Вт

3. Рабочая частота: 45-65 Гц

4. Точность измерения: 1,0

Посылка входит:

1x цифровой многофункциональный измеритель

1x катушка

Вопросы еще не задавались...

Вес логистики
0.062
Каждая упаковка
1
Класс точности
1.0
Минимальная единица измерения
100000015
Название бренда
Aideepen
Напряжение электропитания
80 ~ 260VAC
Номер модели
Current test module
Продано В
sell_by_piece
Происхождение
Китай

Рабочая температура
other
Размер логистики - высота (см)
5
Размер логистики - длина (см)
3
Размер логистики - ширина (см)
4
Размеры
Mini
Сертификация
NONE
Тип дисплея
Только цифровой
Товары для ремонта
Электрический

Отзывы покупателей

K***z

Страна: PL Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Saver Shipping 24.09.2021

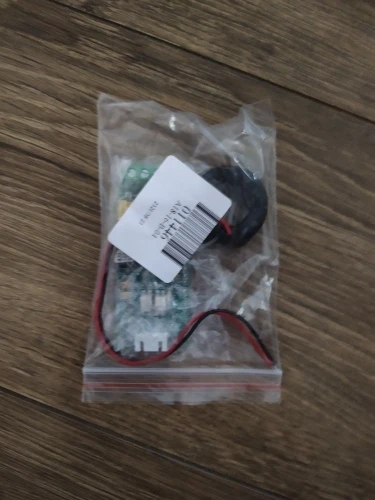

Paczkę otrzymałem po 22 dniach od zakupu. Jeszcze nie testowałem

E***m

Страна: NL Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Saver Shipping 20.09.2021

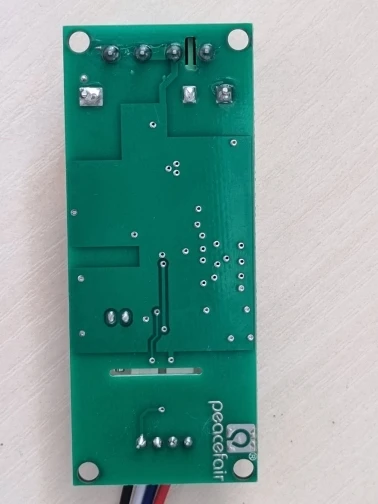

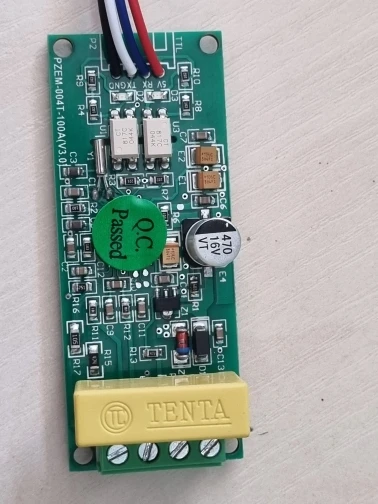

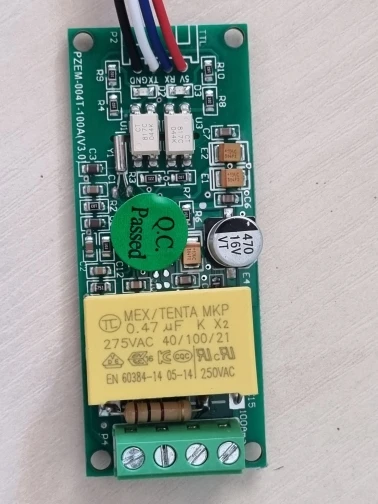

fast shipment to Netherlands. Visual the pcb board looks good. Not tested yet. The isolation creepage distance required in NL/EU, 7mm , is not met. It's 4mm max, but who cares :) So suitable for hobby, not professional usage adviced in the EU.

Покупатель

Страна: IT Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Saver Shipping 14.10.2021

ok, thank you, but I think this is not the right form I need to check on VIES

I***r

Страна: IT Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Saver Shipping 15.10.2021

PZEM-004 хорошо работает с прошивкой ESP8266 и Tasmota. Доставка такая длинная, около одного месяца в Италию

E***t

Страна: BE Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Standard Shipping 17.11.2021

Bien rechu Merci

A***x

Страна: UA Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Standard Shipping 08.10.2021

Отлично работает

S***r

Страна: RO Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Saver Shipping 12.08.2021

Прибыл быстро, спасибо

A***o

Страна: UA Measuring Range: 0-100A Voltage: 80-260VAC Доставка: Standard Shipping 09.07.2021

Доставка в Киев две недели. В первый же день вышел из строя стабилизатор. Заменил, работает. За три дня, показания счётчика и этой платы совпадают.
