Последнее обновление: 27.05.2022

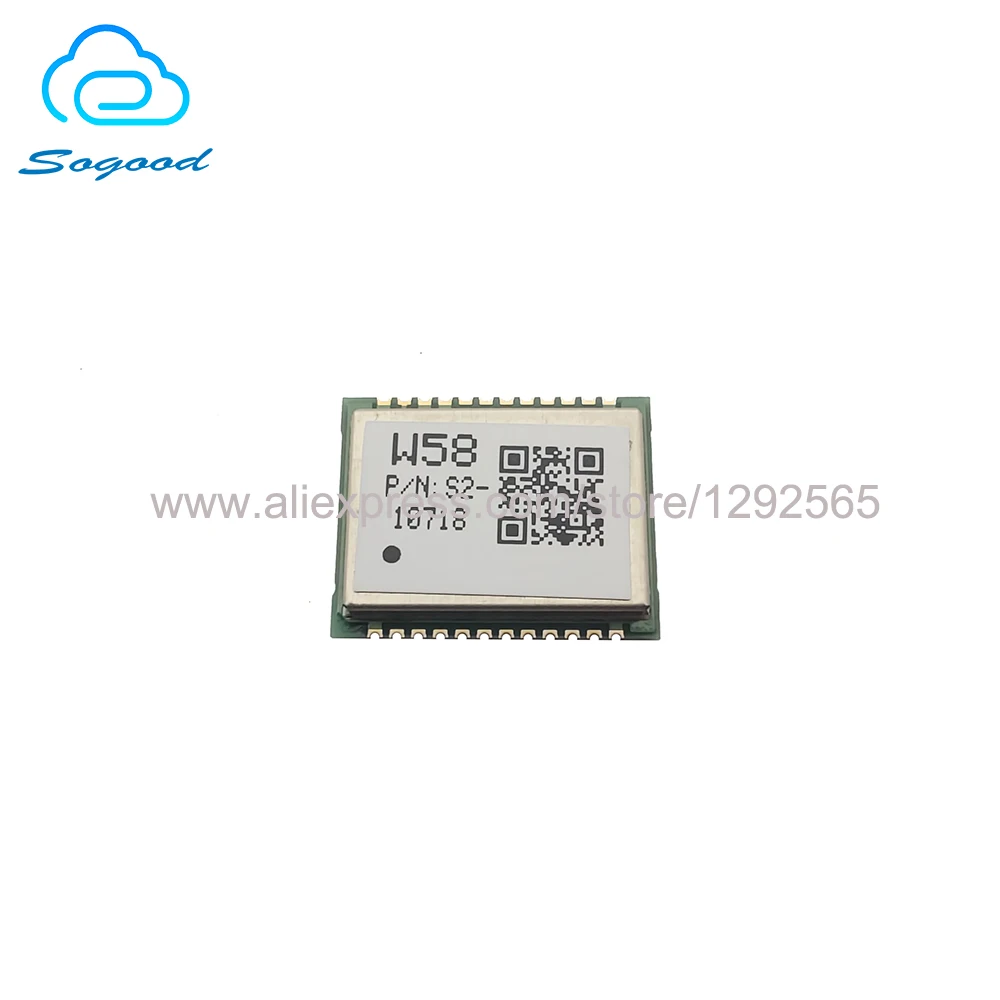

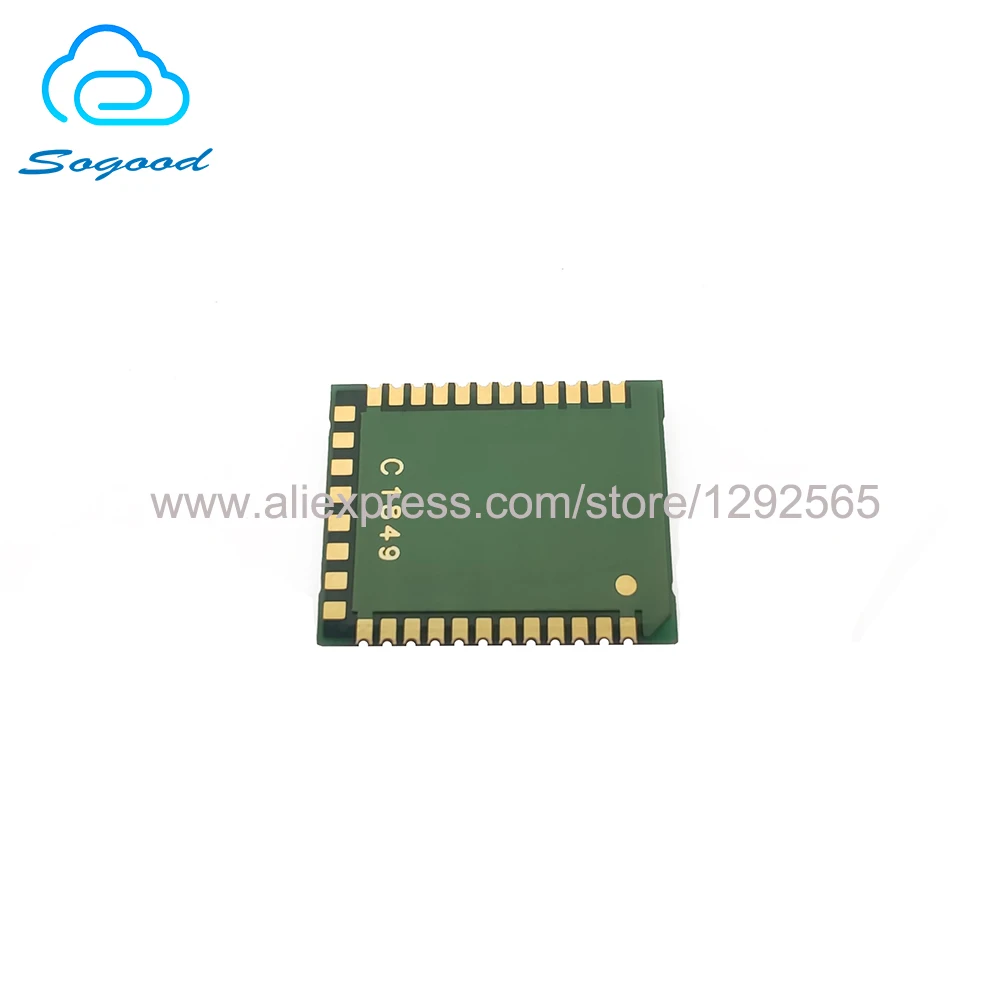

Модуль Wi-Fi и BT с ультракомпактной LCC упаковкой
W58-это небольшой, маломощный, недорогой модуль Wi-Fi и BT на основе чипсета Qualcomm QCA-9377-3.
Модуль может использоваться в автомобильной сети, беспроводной маршрутизации и других беспроводных терминалах.
Модуль соответствует стандарту IEEE 802.11b/g/n.
Модуль интегрирован с baseband, PA и 2,4G радиочастотными трансиверами и поддерживает передачу данных между модулями SIMCom LTE CAT-4
(Модуль серии SIM7600x-H) через интерфейс SDIO3.0.
Преимущества продукта
• Ультракомпактный модуль LCC с поддержкой Wi-Fi и BT
• Поддержка BT 3,0 и BLE 4,1
• Поддержка стандартного протокола IEEE 802.11b/g/n
• Широкий диапазон рабочих температур (от-40 °C до + 85 °C)
• Максимальная точка доступа составляет 30
Информация о продукте
Общие особенности
Частотный диапазон: 2,412 ~ 2,484 ГГц
Диапазон напряжения питания: 3,2 В ~ 3,4 в, 3,3 В Typ.
Диапазон температур: от-40 ℃ до + 85 ℃
Размер: 16,6*13,0*2,1 мм
Вес: 1 г
Стандарт WLAN: IEEE 802,11 b/g/n
Режим модуляции: CCK, BPSK,QPSK,16QAM,64QAM
Режим шифрования: WEP,TKIP,AES,WPA-PSK,WPA2-PSK
AP (максимальная точка доступа): 30
Режим оператора: AP, STA
Протокол BT: SPP (BT 3,0), GATT (BLE 4,1)
Максимальная скорость передачи данных
802.11b: 11 Мбит/с
802,11 г: 54 Мбит/с
802.11n _ HT20: 65 Мбит/с
802.11n _ HT40: 135 Мбит/с
BT 4,1: 24 Мбит/с
Передающая Мощность
802.11b/11 Мбит/с: 18dBm
802,11 г/54 Мбит/с: 15dBm
802.11n _ HT20/65 Мбит/с: 15dBm
802.11n _ HT40/135 Мбит/с: 14dBm
Чувствительность Rx
802.11b/1 Мбит/с: -95dBm
802.11b/11 Мбит/с: -94dBm
802,11 г/6 Мбит/с: -91dBm
802,11 г/54 Мбит/с: -78dBm
802.11n _ HT20 MCS0: -90dBm
802.11n _ HT40 MCS7: -75dBm
Интерфейсы
SDIO 3,0
UART
Сосуществуют LTE
BT_EN
WLAN_EN
WiFi и BT антенна
Сертификаты
CE
RoHS / REACH
