Высокое качество 2-фазовый Гибридный Драйвер шагового двигателя Q2HB68MD
Q2HB68MD является постоянным углом и постоянным крутящим моментом шагового привода. Диапазон управляемого напряжения от DC24V до 80V. Он может соответствовать 6 или 8 проводов 2-фазовый гибридный шаговый двигатель, чей Номинальный ток под 6A диаметр вала в диапазоне от 57 мм-86 мм. Он широко используется в небольших размерах устройств с ЧПУ с высоким разрешением, таких как изгибающая машина, лазерная маркировочная машина, внутренняя Лазерная изгибающая машина и так далее.
Особенности
Высокая производительность, низкая цена
Специальная схема управления
12/8 каналов, постоянный ангел и постоянный крутящий момент, Наивысшее разделение: 200
Максимальная частота отклика: 200 кппс
Фазовый ток двигателя уменьшается до примерно 50% от установленного значения тока 100 мс после получения последнего импульсного края
Биполярная цепь с постоянным током
Опто-изолированный вход/выход
Управляемый ток регулируется непрерывно от 0.5A/фазы до 6A/фазы
Одиночный источника питания, напряжение оформить от DC24V до 80V

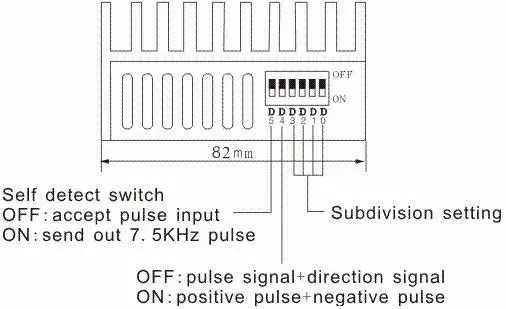

Переключатели параметров
Поворотный переключатель для регулировки тока двигателя

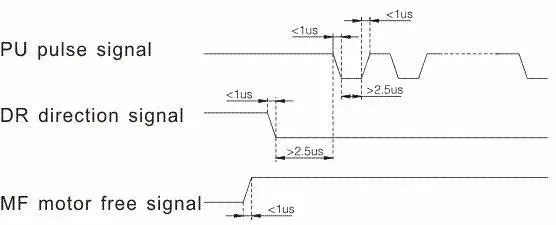

Осциллограф входного сигнала

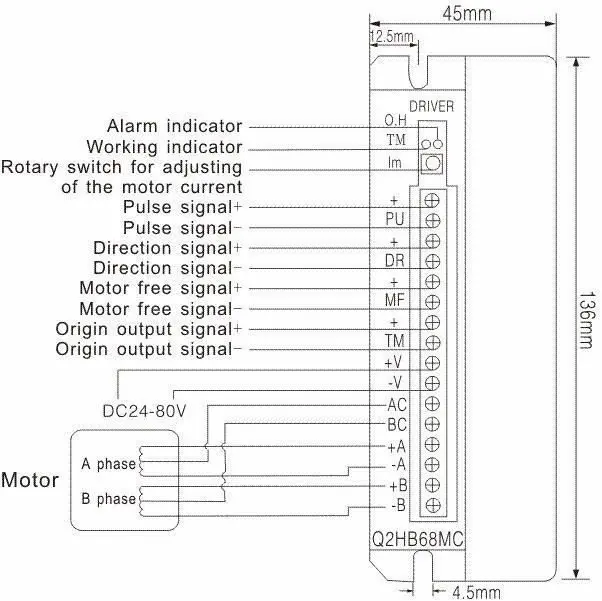

Пример проводки
