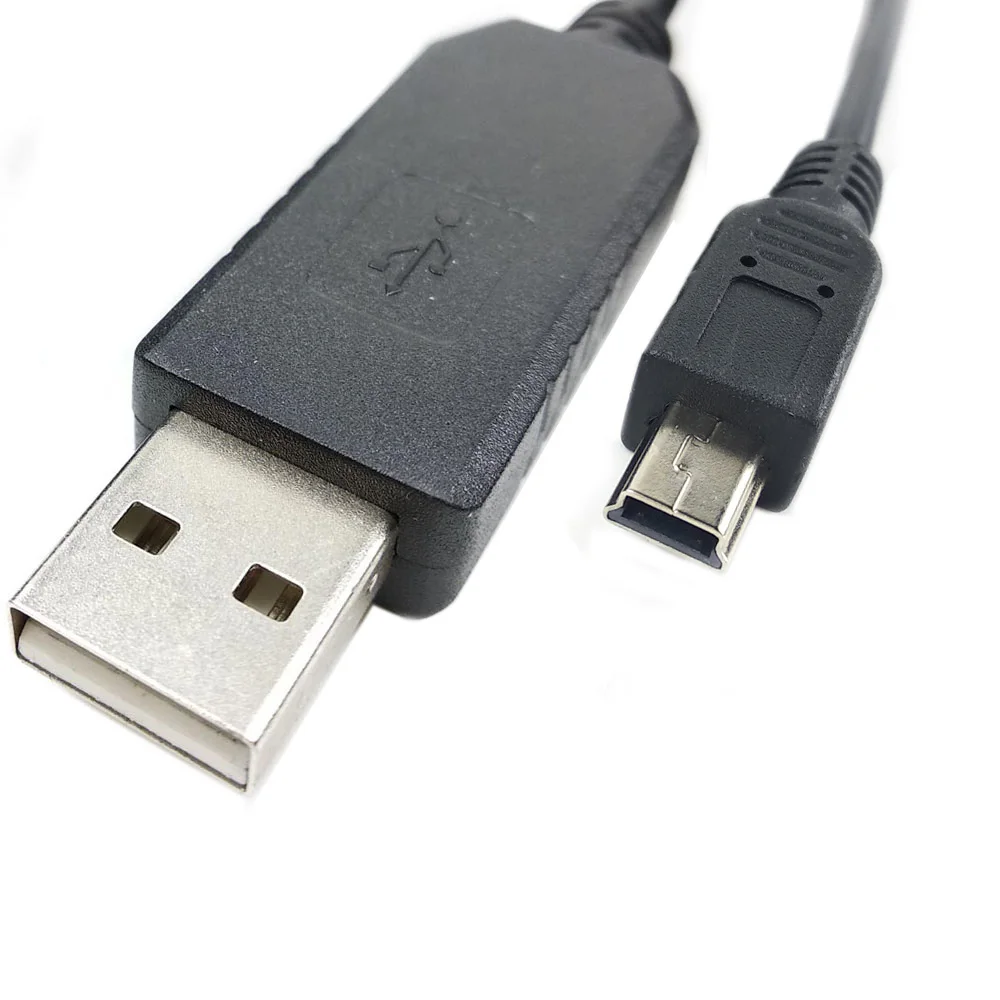

Кабель FT232RL Uart USB Mini USB для передачи данных, 3В, поддержка Win 10, USB флешки, NFC

Win10, win8 Android, Mac, Linux, Win CE поддерживается

Кабель USB2.0 UART TTL

Адаптер USB UART TTL 3,3 В

Usb uart ttl на мини-usb 3,3 В

Для мобильного кабеля обновления, свежего кабеля, кабеля dowload

Cp2102, pl2303ta, pl2303hxd, ft232r, ft230x

Последовательный порт USB-mini USB 5P

Кабель FT232RL TTL 3,3 В

VCC,TXD,RXD,CTS,RTS,GND для опции

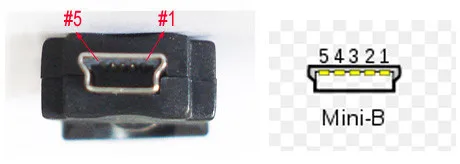

Стандартная распиновка: #1 - VCC 5V, #2 - RX, #3 - TX, #4 - GND, #5 - GND

Индивидуальная распиновка: сделано вашим сообщением

Боковой корпус USB открывается и может изменить распиновку на печатной плате, если вы не уверены в распиновке.

1,5 м в наличии

Поддержка Android, поддержка Win 8, 8,1, Win 10, Win 7, XP, 2000, Linix, Mac OS

Интегрированная 1024 байта EEPROM, поддержка перезаписи идентификатора поставщика

Поддержка Mprog3.5

Поддержка драйвера FTDI VCP и драйвера D2XX

Драйверы USB UART можно скачать с домашней страницы sinforcon.com

Полиэтиленовый пакет для каждого, затем в картонной коробке

Вес нетто: 48 г/шт.

CE, RoHS

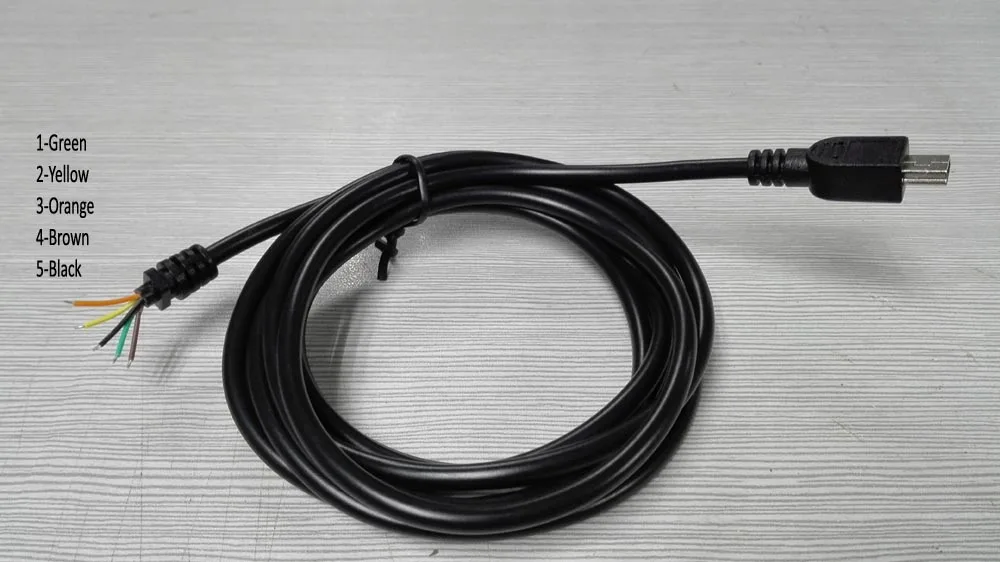

На нашем складе 5-жильный кабель, поддерживает 4-GND или другие сигналы

Какой pin-код № 1?

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

ОС Windows 8,1

Windows 8,1x64

ОС Windows 8

Windows 8x64

Сервер Windows 2012

Windows сервер 2008 R2

ОС Windows 7

Windows 7x64

Windows сервер 2008

Сервер Windows 2008x64

Windows Vista

Windows Vista x64

Windows сервер 2003

Сервер Windows 2003x64

ОС Windows XP

ОС Windows XP x64

Windows ME

ОС Windows 98

Линукс

ОС Mac X

ОС Мак 9

Мак ОС 8

Windows CE.NET (версия 4,2 и выше)

Андроид

Windows RT

Поддержка WinCE7.0Начальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI работают так, как ожидалось на Windows CE 7,0

Поддержка старых версий Windows Desktop

Примечание. Microsoft прекратила поддержку сертификации XP и VISTA в рамках своей тестовой программы WHCK. Поэтому текущие сбои по-прежнему будут работать в XP и VISTA, но не имеют сертификатов Microsoft.

Различия в API драйверов

Для большинства этих операционных систем доступны два типа драйверов: Драйверы виртуального COM-порта (VCP) и драйверы direct (D2XX). Драйвер VCP имитирует стандартный последовательный порт ПК, чтобы USB-устройство можно было подключать как стандартное устройство RS232. Драйвер D2XX обеспечивает прямой доступ к USB-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите, какой из типов драйверов вы хотите использовать (ВКПИлиД2хх), А затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждом посылка ете драйверов.

Если для Android требуется драйвер VCP, обратитесь к следующему примечанию к приложению: TN 132 добавление устройств FTDI поддержка драйверов VCP в Android.

О FT232RL

FT232R-это новейшее устройство, которое будет добавлено к линейке устройств интегральной схемы интерфейса USB UART FTDI. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом тактового генератора, а новый FTDIChip-ID? Функция защитного ключа. Кроме того, доступны асинхронный и синхронный режимы интерфейса битового взрыва. Конструкции USB для последовательного соединения с использованием FT232R были еще больше упрощены за счет полной интеграции в устройство Внешнего EEPROM, тактовой схемы и резисторов USB.

FT232R добавляет две новые функции по сравнению со своими предшественниками, что эффективно делает его микросхемой «3-в-1» для некоторых областей применения. Внутренне генерируемые часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорает в устройстве во время производства и читается через USB, что образует основу защитного ключа, который можно использовать для защиты программного обеспечения клиентских приложений от копирования.

Однокристальный USB-интерфейс для асинхронной последовательной передачи данных.

Весь Протокол USB обрабатывается на чипе-программирование встроенного ПО USB не требуется.

Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоповых бита и нечетный/четный/Метка/пробел/без четности.

Аппаратное или программное обеспечение X-On / X-Off с полной поддержкой рукопожатия.

Скорость передачи данных от 300 до 3 мегабод (RS422 / RS485 и на уровнях TTL) и от 300 до 1 мегабод (RS232).

Встроенная поддержка символов событий и условий разрыва строки.

Новый USB FTDIChip-ID? Особенность.

Новые настраиваемые контакты ввода-вывода CBUS.

Автоматическое управление буфером передачи для приложений rs485.

Передавать и принимать светодиодные сигналы привода.

Новые варианты выходного сигнала тактовой частоты 48 МГц, 24 МГц, 12 МГц и 6 МГц для управления внешним MCU или FPGA.

Буферы приема и передачи FIFO для высокой пропускной способности данных.

Буфер приема 256 байта и буфер передачи 128 байта с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.

Регулируемое тайм-аут буфера приема.

Синхронные и асинхронные параметры интерфейса режима битового взрыва со стробами RD # и WR #.

Новая опция режима битового взрыва CBUS.

Встроенный 1024 битный внутренний EEPROM для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и строк описания продукта.

Устройство поставляется с предварительно запрограммированным уникальным серийным номером USB.

Поддержка приостановки/возобновления USB.

Поддержка конфигураций USB с питанием от шины, автономным питанием и мощным питанием от шины.

Встроенный преобразователь уровня 3,3 В для ввода-вывода USB.

Встроенный преобразователь уровня на UART и CBUS для взаимодействия с логикой 5-1,8 в.

Истинный выход привода CMOS 5 В/3,3 В/2,8 В/1,8 в и вход TTL.

Опция привода с высоким выходным выводом ввода/вывода.

Встроенные резисторы USB.

Интегрированная схема включения-сброса питания.

Полностью интегрированные часы-не требуется внешний кварцевый генератор, генератор или резонатор.

Полностью интегрированная фильтрация питания AVCC-не требуется отдельный вывод AVCC и внешний фильтр R-C.

Опция инверсии сигнала UART.

Режим массовой передачи USB.

От 3,3 В до 5,25 в при одиночном питании.

Низкий рабочий ток и ток приостановки USB.

Низкое потребление пропускной способности USB.

Совместимость с хост-контроллером UHCI / OHCI / EHCI.

Совместимость с USB 2,0 Full Speed.

От-40 ° C до 85 ° C расширенный диапазон рабочих температур.
