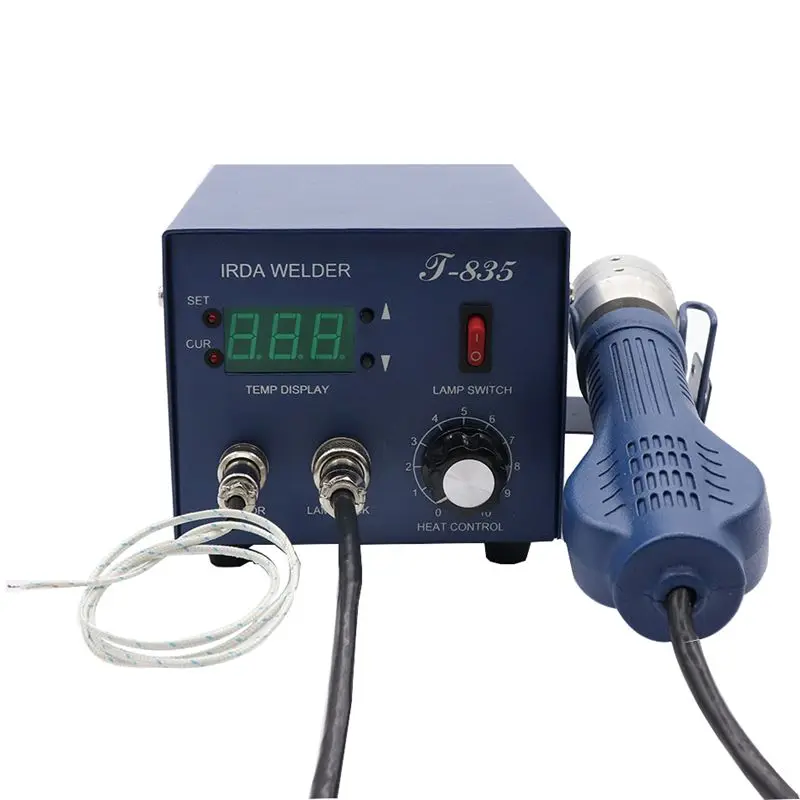

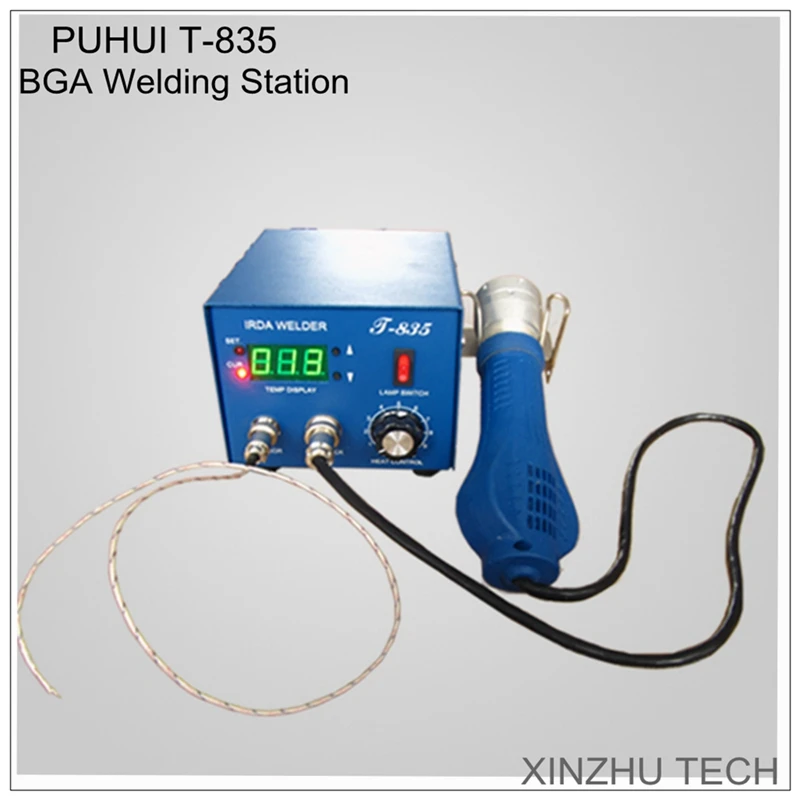

Паяльная станция T835 BGA IRDA, паяльная станция T-835, паяльная станция с инфракрасным нагревом

Размер рабочего пола

200x240 мм

Номинальное напряжение и частота

AC220-230v/AC110V 60/50 Гц

Полная мощность машины

800 Вт

Подогрев шасси

600 Вт

Размер подогрева шасси

120x120 мм

Регулируемая температура подогрева шасси

0-450

Основной корпус печи предварительного нагрева

1

Датчик температуры

1

Поддержка платы цепи

1

Линия питания

1

Руководство пользователя (компактный диск)

1

Номинальное напряжение и частота

AC 220 В/AC110 в/50-60 Гц

Полная мощность машины

300 Вт

Мощность инфракрасной лампы

100 Вт

Размер подогрева инфракрасной лампы

Φ35 мм

Регулируемая температура инфракрасной лампы

0-350

Имя

Модель

Количество

Сварочный стол

T-835

1

Инфракрасная лампа

1

Датчик температуры

К-градус

1

Держатель инфракрасной лампы

1

Кабель питания

0,75x1,8 м

1

Руководство пользователя (компактный диск)

1

6. Метод работы

(6,1). Запуск и проверка перед запуском:

. Перед запуском проверьте, были ли хорошо подключены кабели инфракрасной лампы, температурного датчика и источника питания.

. Включите переключатель питания. Затем пусть машина будет работать до тех пор, пока самопроверка не будет завершена. (Температура отображается после самостоятельной проверки-это температура вашей комнаты.)

. Переключатели на передней панели используются для управления процессом работы инфракрасной лампы. Нажмите кнопку «» вверх, «» вниз, чтобы отрегулировать температуру инфракрасной лампы в диапазоне 0-350. Нажмите переключатель «Вкл», чтобы инфракрасная лампа заработала; Нажмите переключатель «Выкл», чтобы перестать работать.

(6,2). Герметизация/ремонт:

(6.2.1). Укладка печатной платы:

Мы хорошо выберем печатную плату, выбрав соответствующее рабочее положение.

(6.2.2). Перед запечатыванием/ремонтом, настройкой и подготовительными работами:

. В соответствии с размером микросхемы и технологическими требованиями сварки, выбирает подходящую инфракрасную лампу, температура нагрева (0-350 регулируется). Когда герметизация меньше чипа 15x15 мм, можно отрегулировать температуру инфракрасной лампы примерно до 160-240; когда герметизация/ремонт меньше чипа 20x20 мм, можно отрегулировать температуру инфракрасной лампы примерно до 220-240; Открывается большим образом, когда чип 30x30 мм, Согласно технологии и пользовательскому опыту, можно настроить инфракрасную лампу 240-260; О.

Используйте инфракрасные тепловые лампы без шагов, вы можете свободно регулировать размер в соответствии с температурой микросхемы. Когда ручка регулировки инфракрасных тепловых ламп регулирует самую большую, самую мощную линию инфракрасного света, нагревая более быстрый чип, в процессе сварки особое внимание уделяется контролю температуры, во избежание сдвига чипы сенсора температуры не приводят к нагреву в течение длительного времени, нагрев слишком высокий, сгоревшие чипы.

. Регулируемый датчик инфракрасной температуры, поместите его в чипы или в подходящее место поблизости. Чип внутри и вокруг окрашенного флюса головки сенсора (сварка или сварочное масло), это позволит сенсору более точно измерять температуру, помогая при этом использовать флюс припоя, BGA pad будет более целым, эффективно защищает подушечки от палочки и олова от волос и других проблем.

(6,3). Операции пайки/распайки:

(6.3.1). Закрепите печатную плату: Поместите печатную плату в подходящее место.

(6.3.2). Подготовка и регулировка перед пайкой/распайкой:

Отрегулируйте входную температуру инфракрасной лампы в диапазоне 0-350 в соответствии с размером чипа и требованиями технологии сварки. Установите температуру от 160 до 240 для распайки микросхем размером менее 15x15 мм; От 220 до 240 для распайки микросхем размером менее 20x20 мм; отрегулируйте температуру в диапазоне от 240 до 260, чтобы распаять чипы более 30x30 мм.

Эта машина использует бесступенчатые методы для регулирования температуры. Когда вы регулируете инфракрасную лампу до максимальной мощности, инфракрасная лампа излучает сильнейшие лучи, чтобы ускорить повышение температуры микросхемы. В процессе сварки обратите внимание на датчик контроля температуры, чтобы избежать перегорания сколов из-за высокой температуры.

Поместите датчик температуры в подходящее место рядом с чипом. Распределение флюса на головке датчика для точной температуры; Распределение флюса вокруг чипа для гарантии лучшей сварки.

(6.3.3). Процесс распайки/пайки:

(6.3.3.1). Процесс распайки:

. Закрепите печатную плату.

. Поместите датчик температуры, распределите флюс, установите рабочую температуру инфракрасной лампы, затем запустите инфракрасную лампу.

. Отрегулируйте место инфракрасной лампы, чтобы сделать фазу на чипе.

. Отрегулируйте высоту лампы для поддержания высоты между 20-30 мм. Когда температура поднимается до заданной вами температуры или плавится Оловянная сковорода, используйте вакуумное всасывание или Пинцет Для Удаления чипа, а затем выключите инфракрасную лампу.

. Выключите питание после того, как машина полностью остынет.

(6.3.3.2). Отпаяйте все виды игольчатых разъемов, таких как ЦП, GAP, пользователям необходимо купить инфракрасную термонагревательную коробку.

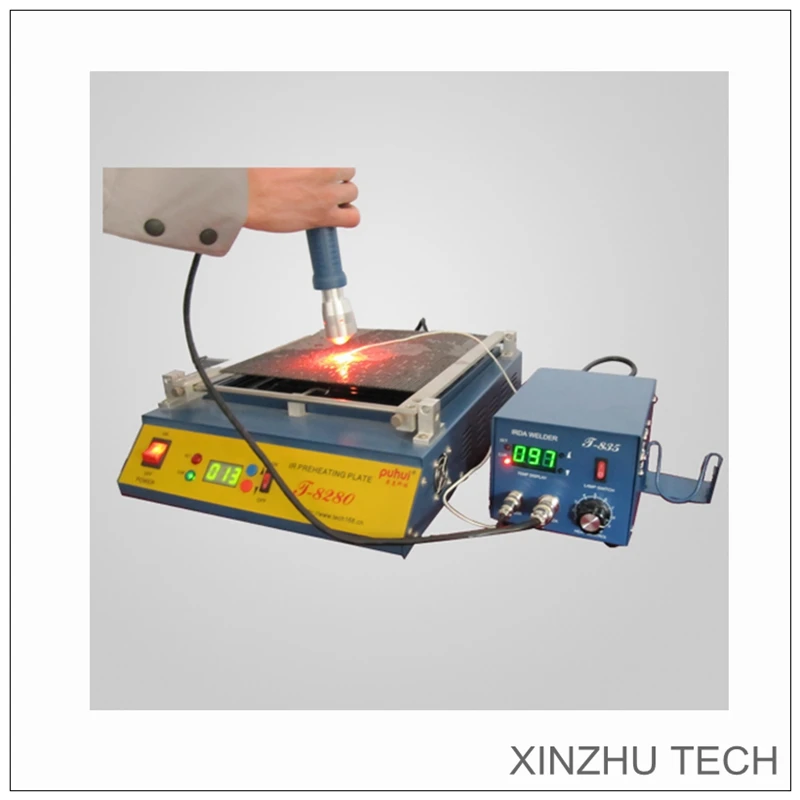

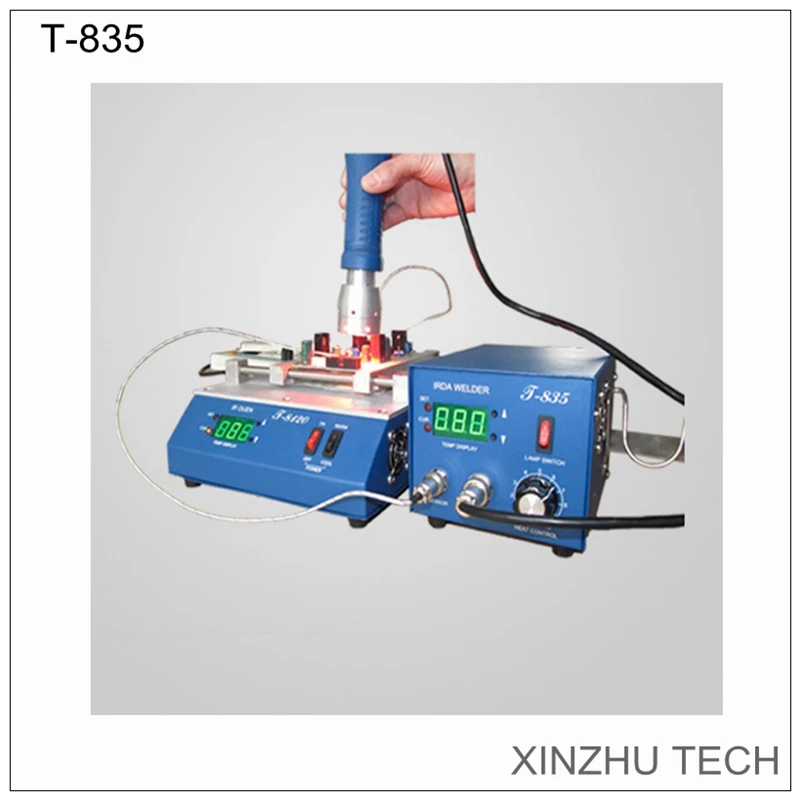

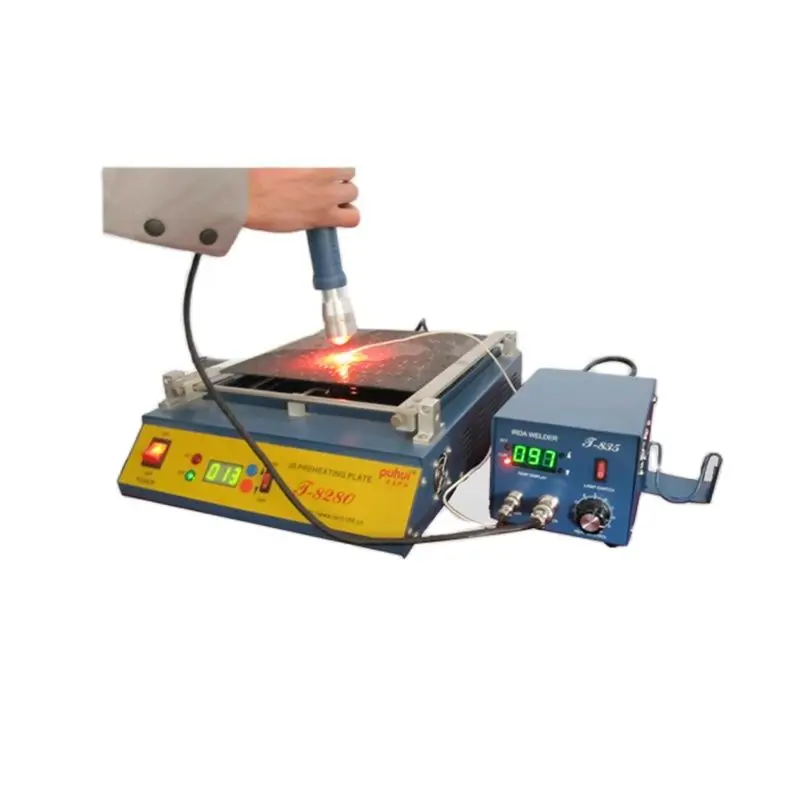

Общее управление: сначала накройте печатную плату, которую не нужно ремонтировать или которую следует избегать при высокой температуре алюминиевой фольгой, хорошо закрепите печатную плату. Затем установите температуру предварительного нагрева в диапазоне 160-180, поместите датчик температуры рядом с компонентом, который вы распаяете или сварите. В-третьих, запустите разогрев шасси на 3-5 минут или даже дольше, чтобы компонент нагревался равномерно. В некоторых особых условиях Используйте инфракрасную лампу в качестве вспомогательного оборудования для быстрого нагрева.

Для бессвинцового устройства температура может быть увеличена на 20-30.

Для двухсторонней платы, пожалуйста, используйте более низкую температуру предварительного нагрева для предварительного нагрева платы, дополненной инфракрасным нагревом вверху.

(6.3.3.3). Процесс сварки:

Процесс сварки почти такой же, как Процесс распайки, но пользователи должны обратить внимание на очистку оловянной сковороды или колодок и шаровой посадки, поместить чип в нужное место перед нагревом.

(6,4). Внимание в процессе распайки/сварки

. Для некоторых просто инкапсулированных чипов мы полагаем, что вы кладете небольшой кусок алюминиевой фольги в Силиконовое положение, чтобы предотвратить трещины чипов от перегрева. Размер алюминиевой фольги должен быть немного больше, чем кремний, в противном случае это повлияет на эффект сварки.

. В процессе распайки/сварки все пластиковые подключаемые блоки в пределах инфракрасных лучей лампы должны быть покрыты алюминиевой фольгой, чтобы предотвратить деформирование или повреждение от высоких температур.

. Очистите и проверьте печатную плату После остывания.

. Пожалуйста, не позволяйте инфракрасной лампе работать в течение длительного времени без печатной платы. Категорически запрещено облучать изделия инфракрасной лампой с сильным отражением, иначе Срок службы лампы сократится.

(6,5). Обслуживание инфракрасной лампы:

. Подогрев шасси и корпус инфракрасной лампы, особенно инфракрасная лампа с высокой проницательной защитой, следует регулярно протирать пыль или конденсат флюса обезвоженным спиртом, чтобы избежать инфракрасного теплового излучения.

. Поместите ручную лампу обратно на опору после использования, чтобы инфракрасная лампа полностью остыла.

7. Внимание:

. Не выключайте питание после использования, пока вентилятор полностью не остынет, что продлит срок службы машины.

. Сохраняйте воздухозаборник проветриваемым и светильником чистым. Регулярно очищайте инфракрасную лампу с высокой степенью проницаемости с помощью Обезвоженного спирта.

. Будьте осторожны при высоких температурах.

. Выньте вилку источника питания, если не использовать в течение длительного времени.

8. Гарантия на техническое обслуживание:

Мы гарантируем качество машины на год. Обслуживание инфракрасной лампы рассчитано на 1000 часа. Мы гарантируем, что инфракрасная лампа используется три месяца. Мы предоставляем инфракрасную лампу, но не бесплатно. Если у Вас возникли какие-либо проблемы или вопросы о машине, пожалуйста, свяжитесь с нами онлайн, мы предоставим техническую консультацию.

Заявление:

Вышеуказанная информация о продуктах предназначена только для справки, рассматриваются конечные продукты в качестве критерия товаров. Наша фабрика проводит верный пересмотр и обновление информации.
