TSXPCX3030 + используется для Modicon TSX Series PLC и PC, подключается к TSX Premium (57), TSX Micro (37), TSX Nano (07), TSX Naza (08) И тестером Twido PLC.
Введение
TSXPCX3030 +-это многофункциональный программный кабель, который обеспечивает последовательное соединение и преобразование сигнала RS485 через интерфейс USB. Кабель является фотоэлектрическим изолированным, с перегрузки по току, скачка и переходная Защита от перенапряжения, которая может быть горячей вилкой. Поддерживает дальнюю связь.
TSXPCX3030 + используется для Modicon TSX серии PLC и ПК или другого оборудования, которое не предоставляет традиционный последовательный порт для связи. Кабель может подключаться к порту передачи TSX Premium (57), TSX Micro (37), TSX Nano (07), TSX Naza (08) и Twido PLC.
Оснастка переключателя, расположенная на TSXPCX3030 + кабель программирования используются для выбора различных режимов работы. Кабель отклоняет способ управления трансивером RS485 ПЛК, и все трансиверы данных автоматически контролируются. Он используется для многоточечных и точечных приложений связи.
Порт тестера PLC серии TSX имеет контактный сигнал DPT, который используется для определения его режима работы. Если DPT высокоуровневый, TER всегда работает в режиме Uni-Telway Master (master station), и он нужен в этом режиме для программирования PLC. Если DPT низкий уровень, режим работы TER определяется PLC.

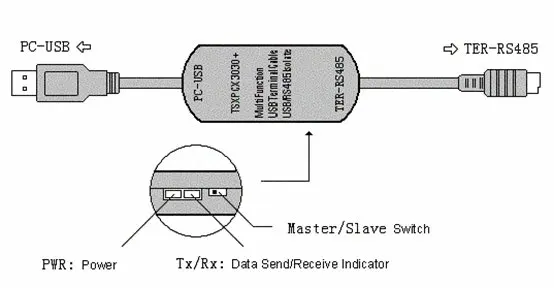

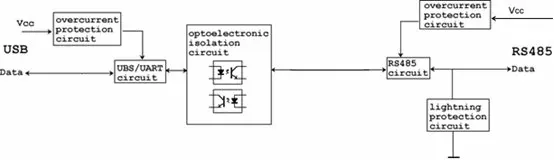

TSXPCX3030 + принцип и структура фигуры:
Переключатель
Функция
Уровень DPT
Контроль потока данных
М
PLC работает в модели основной станции для программирования или в качестве Master Uni-teleway для более точек связи
1
Авто
S
PLC работает в модели slave-station для другой Многоточечной Связи
0
Авто
Переключатель M / S соответствующий режим
Этот продукт представляет собой изолированные конвертеры USB к RS485, которые с защитой, поэтому необходимо использовать питание порта USB и порта TER. Из-за Расширения AUX связи интерфейс PLC не имеет питания-pin, продукт не поддерживает связь с портом AUX.
Функции
Питание от USB-bus и PLC TER порт питания в то же время
Напряжение оптического изолятора: 1000 В постоянного тока (до 3000 В постоянного тока, должно быть заявлено при оформлении заказа).
Скорость передачи данных: 300 Мбит/с ~ 1 Мбит/с автоматически адаптируется.
Применяется к TSX Premium, Micro, Naza, Nano и Twido
Каждый ПК поддерживает только кабель TSXPCX3030 +
Длина: 3 метра, цвета: черный
Использование:
TSXPCX3030 + необходимо сначала установить драйверы устройства USB. И для связи с ПЛК нужна последняя версия Uni-Telway или MODBUS driver.
Версия Uni-Telway, которая может поддерживать TSXPCX3030 +:
Win2K/XP V1.6
WinNT4/95/98/Me/DOS не поддерживает
Версия MODBUS, которая может поддерживать fTSXPCX3030 +:
Win2K/XP V1.1
WinNT4/95/98/Me/DOS не поддерживает
Эти драйверы обычно включены в программное обеспечение программирования на CD-ROM, и для конкретных шагов установки, пожалуйста, обратитесь к файлам инструкций на CD-ROM драйверах, и детали не обязательно перечислены здесь.
После установки значки будут отображаться на панели управления WINDOWS следующим образом:
Дважды нажмите на значок, затем выполните настройки, XWAY Test, MODBUS Test communications test серийных портов (COM лозунг), которые соединены с TSXPCX3030 + кабелями. Затем программное обеспечение для программирования может быть использовано для завершения нормальной связи с PLC.
Дальняя Связь

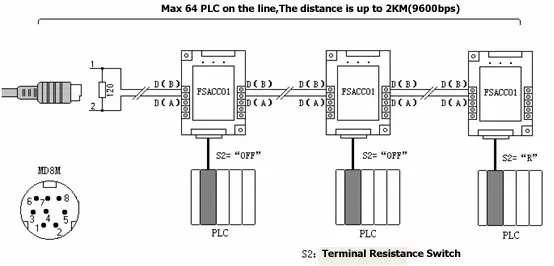

Самый большой диапазон связи между TSXPCX3030 + и PLC до 2 км (9600 bps), когда он внешне соединен с сопротивлением клеммы 120 Ом, 100 мА и 5 в постоянного тока на портах RS485 (8 pin Mini DIN Male) кабеля. И изолятор FSACC01 (модель Schneider: TSXPACC01) должен быть установлен в конце PLC. 0,5 mm2 экранированный кабель витая пара используется. Когда расстояние превышает 500 м, повторитель RS485 (наша модель №. : E485GP) может быть установлен в кабеле для расширения расстояния.
Обратите внимание: usb-интерфейс не может быть расширен.
Замена OEM, 100% тестирование перед отправкой, 1 год гарантии.
Содержит:
1 шт. кабельTSXPCX3030 +
1 шт. CD с драйверами и CD
