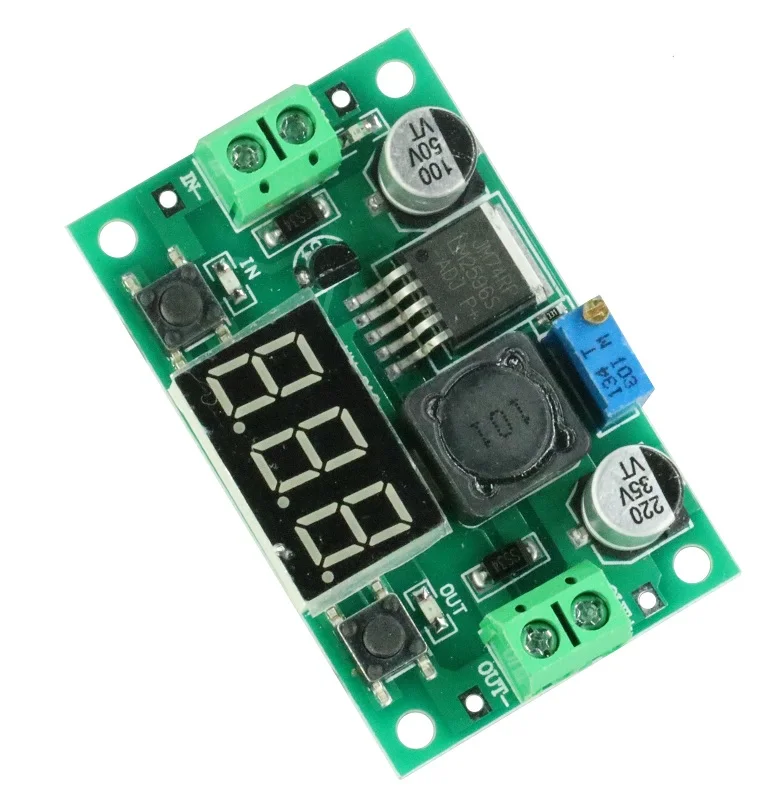

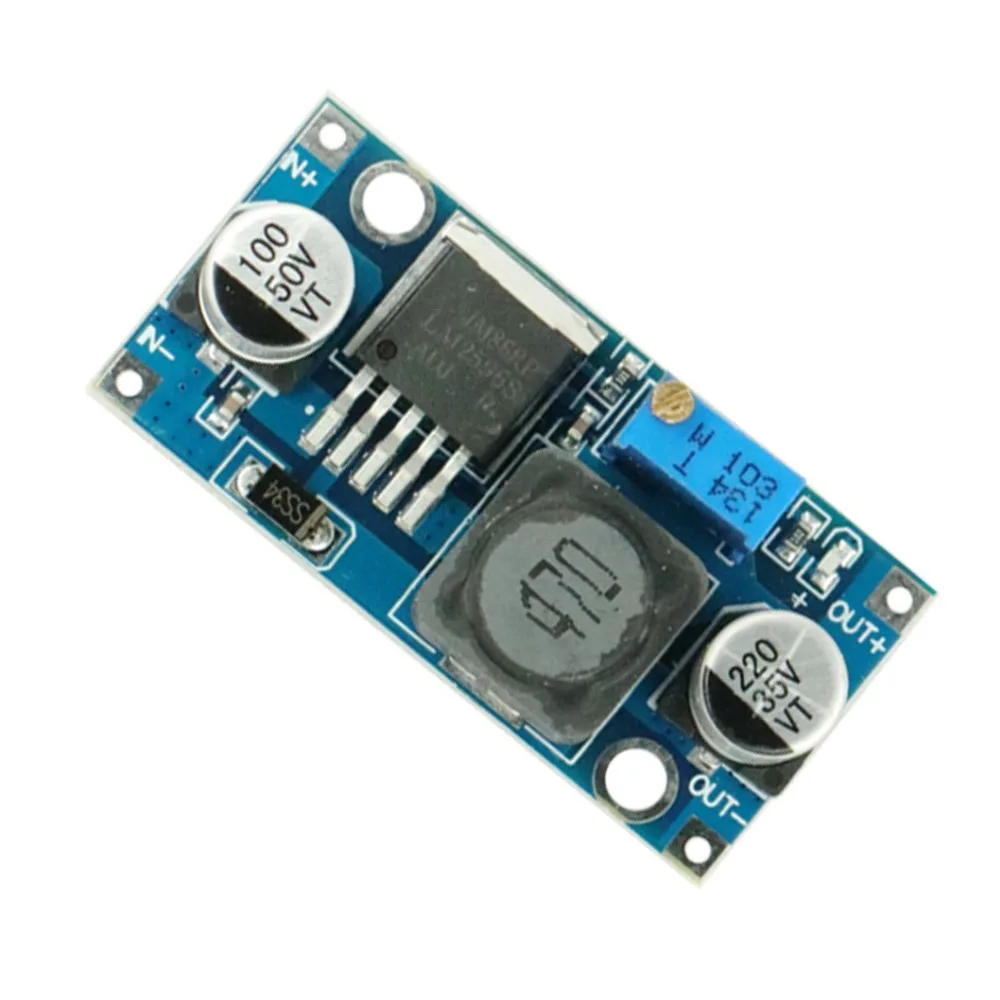

Регулируемый модуль регулятора постоянного тока LM2596 LM2596S, устройство 3 А, вход 4 В-35 В, выход 1,23 в-30 в, модуль понижающего блока питания постоянного тока

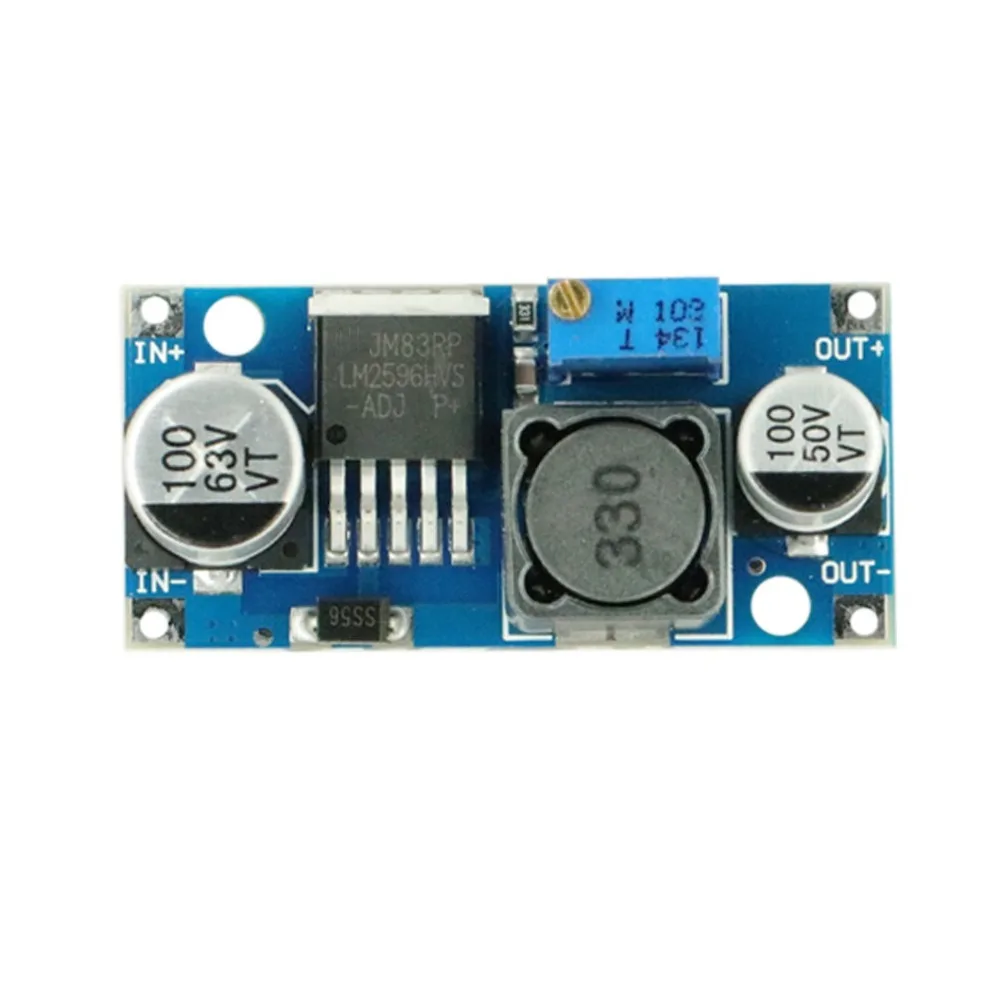

Это чип LM2596HVS Not LM2596S, Пожалуйста, знайте это

Положительный выход + Выход Отрицательный Диапазон входного напряжения: DC4.5V to53V (входное напряжение должно быть больше, чем outputvoltageto1.5Vor morehigh. Не может увеличить)

Диапазон выходного напряжения: DC3Vto 40 vнапряжение постоянно регулируется, высокая эффективность (до 92%) Максимальный выходной ток of3A. Измерение 12 В входной сигнал, 5 в выходной ток 1Aload регуляция скорости менее 1% Примечание: Это понижающий модуль, входное напряжение выше, чем выходное напряжение. Outputcurток больше than2.5A (или outputpower больше than10W) для работы в течение длительного времени, пожалуйста, добавьте радиатор.

XL6009

IN-IN + Входной положительный вход отрицательный!

Положительный выход + выход-отрицательный

Сравнение образцов: Вход 3V выход 12V 0.4A 4,8 W Вход 5V выход 12V 0.8A 9,6 W Вход 7,4 В выход 12 В 1.5A 18 Вт Вход 12V Выход 15V 2A 30W Вход 12V Выход 16V 2A 32W Вход 12V выход 18V 1.6A 28,8 W Вход 12V выход 19V 1.5A 28,5 W Вход 12V Выход 24V 1 A 24W

Vin * Iin * Efficiency = Vout * Iout

Вин: входное напряжение Iin: входной ток Выход: выходное напряжение Iout: выходной ток

DSN6009 4A-Высокопроизводительный Модуль импульсного тока (BOOST). Модуль использует второе поколение высокочастотной технологии переключения XL6009E1 core chip performance, чем Технология первого поколения LM2577. Модуль повышения XL6009 по более низкой цене, улучшенная производительность, модуль LM2577 скоро будет устранен. ● Широкое входное напряжение 3 В ~ 32 В, оптимальный диапазон рабочего напряжения 5 ~ 32 В; ● Широкое выходное напряжение 5 В ~ 35 В; ● Built-4A эффективные переключатели MOSFET обеспечивают эффективность до 94%; (ток LM2577-3A) ● Высокая частота переключения 400 кГц, можно использовать фильтрующие конденсаторы малой емкости, которые могут достичь очень хороших результатов, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц) Технические параметры:

Спецификация модели Модуль наддува DSN6009 Свойства модуля Неизолированный boost (BOOST) Выпрямление Несинхронное выпрямление Входной диапазон 3V ~ 32В Выходной диапазон 5 В ~ 35 в Входной ток 4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.) Эффективность преобразования <94% (чем больше давление, тем ниже эффективность) Частота переключения 400 кГц Выходная пульсация 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация) Регулирование нагрузки ± 0.5% Регулирование напряжения ± 0.5% Рабочая температура -40 ° ~ + 85 ° Размеры 43 мм * 21 мм * 14 мм (Д * Ш * В)

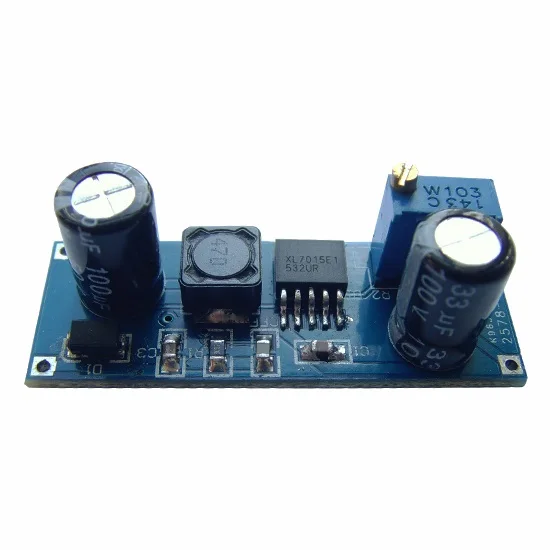

XL7015

XL7015 dc-dc источники типа модуль представляет собой высокоэффективную, резиновый шланг высокого давления понижающий dc-dc преобразователь, обеспечивает высочайший 0,8 A ток на выходе допустимая нагрузка по току, низкая пульсация, отличные линейный регулировку и регулировку нагрузки, до максимального входного напряжения 80 в, более 2596 модулей и т. Д. Встроенный чип различных защитных механизмов. Может быть применен к контроллеру электромобиля и т. Д.

1. Диапазон входного напряжения от 5 В до 80 В; 2. Выходное напряжение от 5 В до 20 в регулируется; 3. Минимальное падение давления 1 в. 4. 0,8 самую большую переключатель тока; 5. Рекомендуется выходная мощность менее 7 Вт; 6. Отключение встроенной защиты от перегрева, защита от короткого замыкания на выходе, защита от перегрузки по току; 7. Хорошая линейка с регулировкой нагрузки; Размер платы: 16 мм * 44 мм; Инструкции по проводке 1. Вин: Входное напряжение (5 В-80 В); 2. GND: сторона входного напряжения; 3. Выход: Выходное напряжение (5 в-20 В); 4. GND: выходное напряжение до конца;

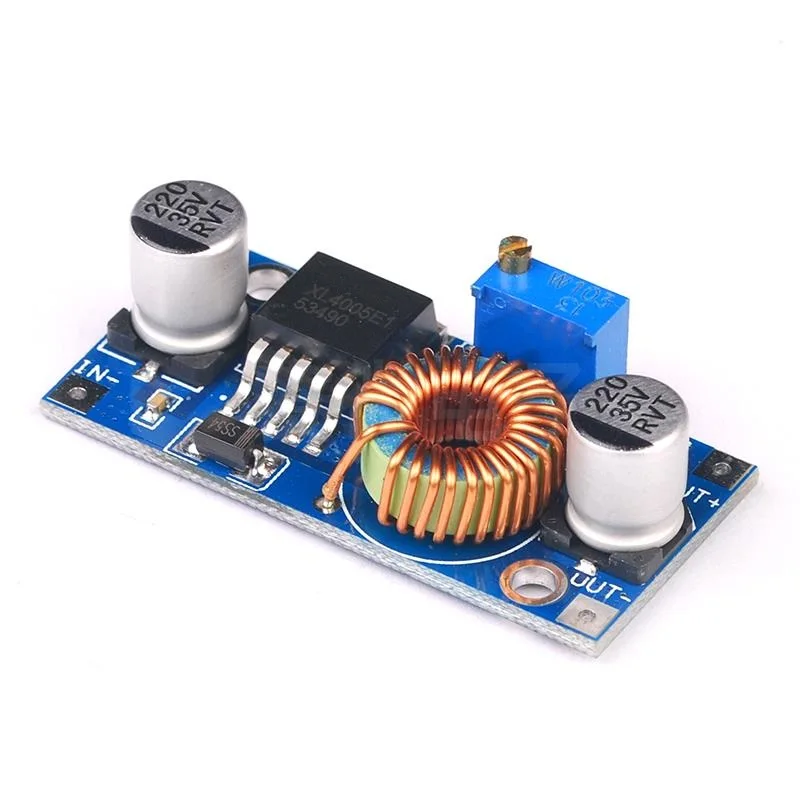

100% новый и высокое качество Этот модуль может понижающий приложений, если сумма вашего заказа превышает выходное напряжение в тех случаях, когда напряжение на входе, как, например, батарея, силовой трансформатор, и другие товары, сделай сам, регулируемый регулируется питания, 24V автомобильный ноутбук питания, промышленного оборудования, бак, 12V 3,3 V 12V 5V, 24V 5V, 24V 12V, 36V 24V и т. д. Название модуля: 5A понижающий модуль. Свойство модуля: неизолированный понижающий модуль (бак). Входное напряжение: 4-38 в Выход напряжение: 1,25 V-36V (регулируемый) Выходной ток: 0A-5A, для безопасного рабочего тока, пожалуйста, под 4.5A. Выходная мощность: рекомендуется использовать в 75 Вт, более 50 Вт, пожалуйста, добавьте радиатор. Рабочая температура:-40 градусов ~ + 85 градусов Рабочая частота: 180 кГц Эффективность передачи: 96% (макс.) Скорость регулирования нагрузки: S (I) ≤ 0.8% Регулировка напряжения: S (U) ≤ 0.8% Индикатор питания: Да Защита от короткого замыкания: (ограничение тока 8А) Защита от перегрева: Да (автоматическое выключение выход ультра температура) Защита от короткого замыкания: Да Защита обратного подключения на входе: нет Защита обратного подключения на выходе: нет Размер печатной платы: 54x24x12мм Количество: 1 шт. LM2596 светодиодный 100% новый и высокое качество Диапазон входного напряжения: 4-40 В (40 В для ограничения максимального напряжения). Выход Диапазон напряжения: 1,25 V -37V (декомпрессии режим вход переменного тока Выход должно быть больше, чем 2 V выше). Выходной ток: 2 A непрерывный выход. Выходная мощность: максимум 15 Вт. Частота пульсации: 150 кГц. Пик волновой волны: 100 мВ. Точность вольтметра: ± 5 ‰. Tatic мощность: 20 мА (и выходное напряжение входного напряжения и цвет цифровой трубки тесно связаны с фактическим током будет существовать отклонение). С функция отображения напряжения, отображаемая точность определения его местонахождения составляет ± 0,05 V, диапазон 0 - 40V. (Примечание: для более точного отображения напряжения убедитесь, что входное напряжение выше 4 в). Кнопка для переключения измерения входного или выходного напряжения,Светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные в этих состояниях, могут быть запоминаны, не потеряны, даже если питание отключено. Размеры: 7 см * 4 см/2,76 "* 3,15" С плавной регулировкой диапазон изменений выходного напряжения 1,25 V -37V, 4-40V Диапазон входного напряжения.(Входное напряжение составляет, по крайней мере, выше, чем выходное напряжение 1,5 V). Высокая эффективность, 150 кГц фиксированная частота внутреннего осциллятора. Гарантированный ток выходной нагрузки 3A. Тепловое выключение и ограничение тока. IN +: вход положительный/IN - : вход отрицательный. Выход +: выход положительный/выход-: выход отрицательный. Мини 360 2A Информация о продукте: Понижающий модуль Состояние: новое Тип: Mini-360 Неизолированный Шаг вниз Синхронное выпрямление Размер: прибл. 17x11x3,8 мм Входное напряжение: 4,75-23 в Выход напряжение: 1,0 V-17V Ток на выходе: пик 3A, 1.8A долгое время Эффективность передачи: 96% (самый высокий) Фракция Swtiching: 340 кГц Выходная пульсация: 30 мВ (без нагрузки) Регулирование нагрузки: ± 0.5% Регулирование напряжения: ± 2.5% Рабочая температура: -40 ~ + 85 Цвет: как на фотографии Пожалуйста, обратите внимание, что из-за световых эффектов, настроек яркости/контрастности монитора и т. д. могут быть некоторые незначительные различия в цветовом тоне фотографий и фактического товара! MP1584EN Входное напряжение:4,5 ~ 28V Выход напряжение: 0,8 V ~ 20V Выходной ток:3A (макс.) Эффективность: 92% (макс.) Переключатель частота: 1,5 МГц (макс.),1 МГц (Typ) Рабочая температура: от-20 до + 85 Размер: 22 мм * 17 мм * 4 мм
