Описание:
С использованием трех цветов SMD светодиодный, красочный, цвет гибкой конфигурации, сборные различные цветовые схемы, может установить цветовую схему, специфический цвет каждой точки, есть различные дизайн может выбрать, можно регулировать яркость, чувствительность регулируется, можно настроить инфракрасный пульт дистанционного управления, удобное Самообучение, (Вам нужно подготовить инфракрасный пульт дистанционного управления самостоятельно, поддерживает только тогда/E/C, этот формат более распространен, можно взять домой попробовать телевизор, телеприставки, Я возвращаюсь домой в девять приемников дистанционного управления, дистанционного управления, haier TV Tmall magic box пульт дистанционного управления и отходы VCD дистанционного управления тест может быть использован, Пульт дистанционного управления для домашних электрических вентиляторов и кондиционер, пульт дистанционного управления, тест не может использоваться).
Звуковой сигнал: Возьмите три линии на разъеме для наушников, соответственно, это сигнал заземления (вместе с мощностью платы отрицательный) левый звуковой канал, правый канал.

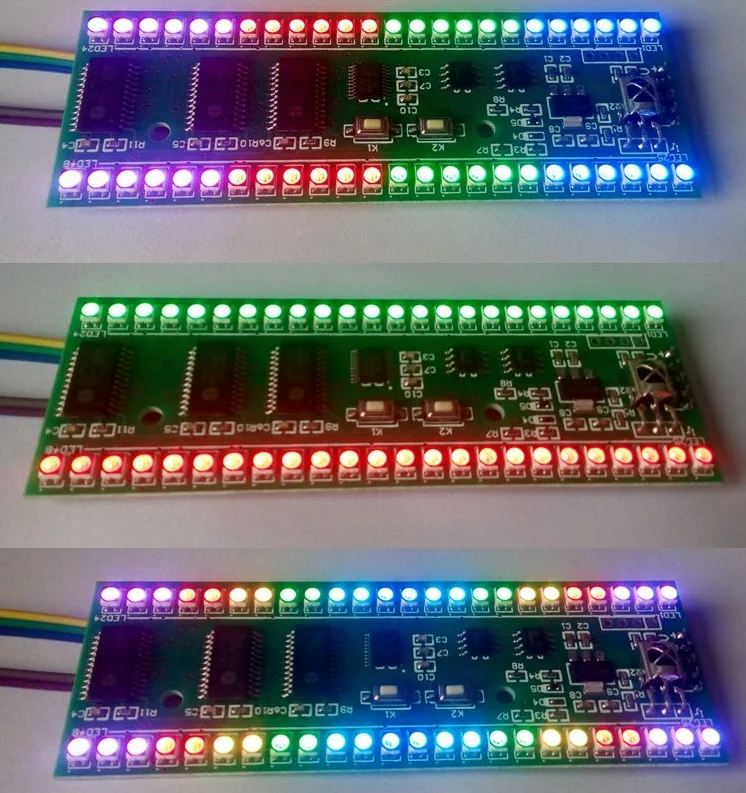

После включения, на самом деле внутри каждого светодиодный индикатор красный, зеленый, синий три разных цвета светодиодный интегрирован вместе, в дополнение к обычному дисплею красный, зеленый, синий три цвета, красный и зеленый могут смешать желтый, красный и синий могут смешать пурпурный, зеленый и синий могут смешать голубой. На самом деле, если у вас есть более близкий вид, вы можете увидеть различные цвета светодиодных внутренних огней, изображение не может вынуть этот эффект, Два Цвета смешаны в цвет, близкий взгляд на фактический эффект не лучше, чем на фото, на дальнем расстоянии, чтобы увидеть тот же эффект.
Функциональное состояние и функции кнопок:
Две кнопки K1 и K2, нажмите короткое нажатие и удерживайте два типа.
Следующее заявление, если не специальное, говорит, что нужно Длительное нажатие, это означает короткое нажатие.
1. Состояние отображения уровня:
После включения питания уровень автоматически отображает яркость, рисунок, цветовую схему и чувствительность последнего состояния отключения питания.
Это состояние функции кнопки:
K1/выберите шаблон, кликните по узору, узор в конце цикла с самого начала.
K1 нажмите и удерживайте кнопку, чтобы войти в режим выбора цветовой схемы (Обратите внимание: кнопки снизу вверх с рисунком излучения на длинном нажатии, чтобы войти в режим инфракрасного обучения).
K2/Чувствительность выберите щелчок изменить уровень чувствительности, заказ является самой высокой чувствительностью ..... Самая низкая чувствительность> чувствительность автоматически возвращается к самой высокой чувствительности.
K2 длинный пресс/введен в состояние регулировки яркости.
2. Регулировка яркости:
Левый 24 секции яркий дисплей 8 красный 8 зеленый 8 синий, справа показывает яркость тока (красный), 3 штуки в соответствии с классом 1, Toatl класс 8.
В этом состоянии функции кнопки:
K1/нажмите на более высокий уровень яркости, самый высокий-яркий.
K1 Длительное нажатие/уровень возврата яркость состояния дисплея и возврат перед входом в набор.
K2/яркости нажмите на низком уровне, что является самым низким уровнем является нижнего уровня звука из трех светодиодный светильник.
K2 удерживает нажатие и сохраняет яркость набора и возвращает статус отображения уровня.
3. Выбор цветовой схемы:
Левая и правая стороны каждого светодиода все яркие светодиоды отображают текущий цвет (режим сохранения пика верхний светодиодный цвет указывает на цвет пиковой точки).
В этом состоянии функции кнопки:
K1/нажмите показать следующую сборную цветовую схему конфигурации, заказ-схема> Текущая программа, последняя сборная схема> Пользовательские решения (обратите внимание, что пользовательские решения, когда Фабрика пуста, то есть все черные, необходимо определить цвет каждой точки) > Сборный План 1, так цикл.
K1 Длительное нажатие/сохранение и выбор текущего состояния отображения уровня возврата схемы.
K2/Нажмите с K1 вместо выбора заказа.
K2 нажмите и удерживайте/введите пользовательский статус конфигурации цвета.
4. Пользовательский статус конфигурации цвета:
Левая и правая сторона показывает пользовательский цвет (красный по умолчанию) (режим сохранения пика верхний светодиодный цвет указывает на цвет пиковой точки), на левой стороне низкого конца мигающего светодиода указано, что выбран текущий светодиод.
В этом состоянии функции кнопки:
K1/нажмите на выбранные светодиодные движущиеся вверх, сверху наиболее низкие будут перемещаться в другую колонку.
K1 Длительное нажатие/изменение цвета на следующий, изменение заказа красный, желтый, зеленый, синий, синий, пурпурный, шесть цветов на цикл шоу.
K2/Нажмите на выбранный светодиод движется вниз a, нижняя часть будет Перемещена в другую колонку led один из самых высоких.
K2 длинный в соответствии с сохранением текущей цветовой схемы и возвратом состояния выбора цветовой схемы.
5. Инфракрасный режим обучения:
Введите состояние всех огней на кнопках K1 и K2, нажмите на любой уровень возврата.
Требуется N/E/C инфракрасного пульта дистанционного управления (пульт дистанционного управления нужен с) общие телевизионные приставки, такие как пульт дистанционного управления может попробовать не кондиционер, пульт дистанционного управления или много формата N/E/C, На самом деле Используйте четыре кнопки на пульте дистанционного управления к соответствующей плате K1 короткое нажатие и нажмите K2 короткое нажатие и длинное в соответствии с четырьмя функциями.
С момента обучения: первый-К1 короткий в соответствии с соответствующей функцией, с пультом дистанционного управления сенсором платы (не слишком близко) нажмите кнопку, Если вы научитесь работать слева, зажмите светильник на шесть светодиодов и вставьте его в длину K1 в соответствии с соответствующей функцией обучения, снова нажмите соответствующую кнопку K1 и удерживайте кнопку дистанционного управления снова, чтобы добавить 6 светодиодов в Тот же процесс для того, чтобы узнать короткий пресс K2 и длительное нажатие K2 после того, как четыре клавиши автоматически сохранят и вернут статус отображения уровня в то время, вы можете использовать пульт дистанционного управления для управления, Удобно.
Если кнопки не реагируют, оценка-это формат инфракрасного дистанционного управления, для которого не подходит, можно изменить только пульт дистанционного управления, чтобы повторить попытку.
Характеристики:
Источник питания: 5-6 в/250 мА постоянного тока
(Максимальный ток-это светодиодный индикатор и высокая яркость, обычно менее 100 мА)
Размер: 100x3 4 мм/3,94x1,34"
Установленное расстояние отверстия: 52 мм/2,05"
Отверстие Диаметр: 3,2 мм/0,13"
(Обратите внимание, что вокруг монтажного отверстия предпочтительнее использовать изолирующая прокладка)
Количество: 1 шт.
Примечание:
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Розничная посылка отсутствует
Посылка включает в себя:

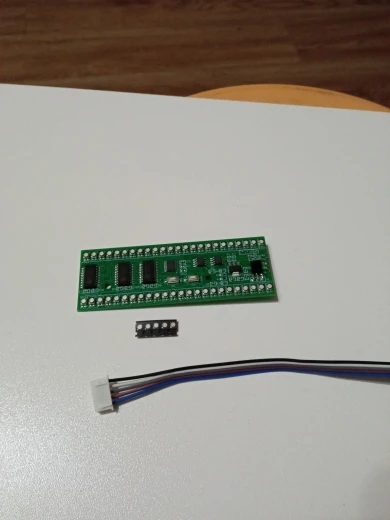

1 x Assemb светодиодный двухканальный 24 светодиодный индикатор уровня VU
