Электрический велосипед Siaecosys контроллер скутера BLDC type 80A Sabvoton SVMC60080 с одобренным CE адаптером bluetooth

Бесплатная доставка Sabvoton SVMC 60080 контроллер подходит для 1500 Вт 60 в 80 А Электрический

Велосипедный двигатель с адаптером bluetooth

Контроллер Sabvoton до сих пор проектирует только контроллер синусоидального типа, это бесщеточный контроллер постоянного тока, фазовый угол 120 градусов. Как правило, мы хорошо сочетаем его с двигателем QS, если вы хотите сочетать его с двигателем нового бренда, некоторые параметры должны быть протестированы самостоятельно.

P.S. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не оплатить сначала, затем мы сможем скорректировать цену.

Ключевые особенности

1). Экономичный

2). Может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

2). Предел постоянного тока: 80 А

3). Максимум. Фазовый ток: 200 А

4). Защита фазового тока: 260 А

5). Напряжение аккумулятора: Номинальное напряжение 24-60 в, макс. 84 в

6). Термический зонд: KTY83-122

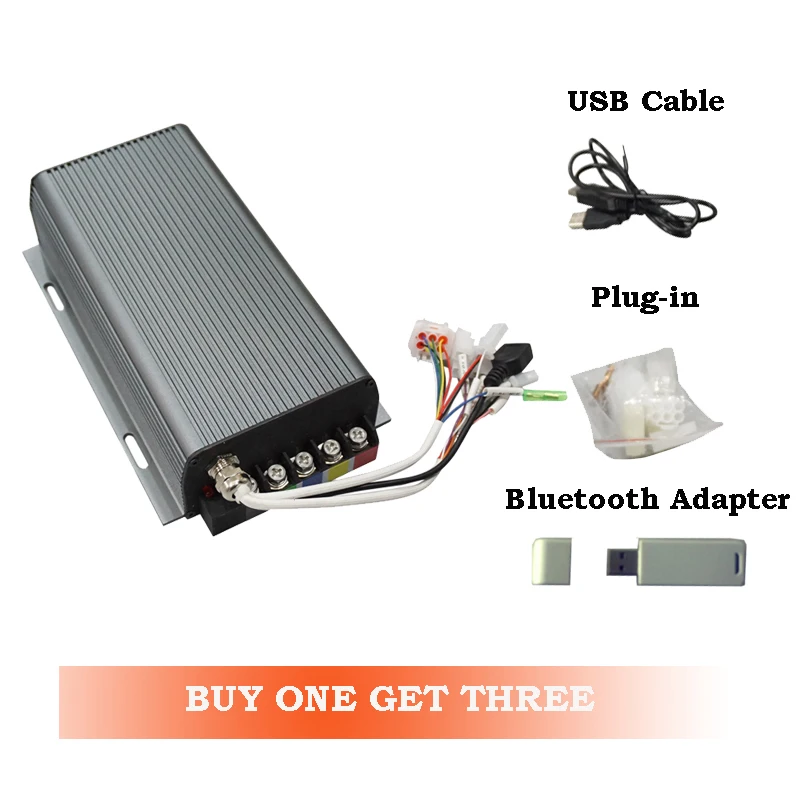

7). Включает один контроллер + USB-кабель конвертера + соответствующий штекер

8). Размер контроллера: 247 мм * 146 мм * 62 мм

9). Вес нетто: 2,2 кг

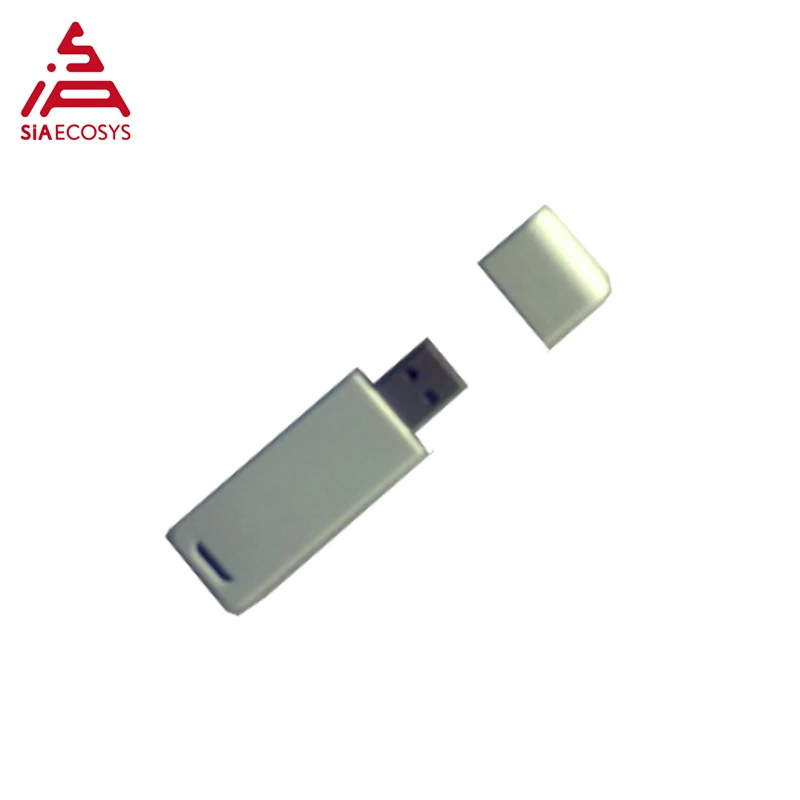

10). По умолчанию в комплект входит адаптер bluetooth

11). Функция по умолчанию: холл, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, электронный тормоз 0-5 В, три кнопки скорости, спидометр холла, реверс, Curise.

Обратите внимание:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: необходимо нажать на тормозной переключатель, чтобы обеспечить функцию электронного тормоза 0-5 В.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия переключателя тормоза.

2). Для контроллера без замка (более высокие амперы) предоставляется гарантийное обслуживание, но мы можем предложить для вас наши предложения.

3). Функция CA больше не поддерживается. Вы можете настроить контроллер в соответствии с предоставленным нами чертежом.

4). Пожалуйста, перед включением питания убедитесь, что все соединение правильно.

Б. Список контроллеров SVMC

1). Для разблокированного контроллера типа и контроллера 96100 (несмотря на нормальный тип) нет ордера.

2). Для модели SVMC 60A поддерживает только классическую функцию.

3). Пользовательская функция CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж, чтобы указать, как подключиться к дисплееру CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (нет в наличии)

C. Схема подключения серии SVMC

1. Схема подключения серии Svmc

2. Gerneral Wring для контроллера MQCON и CA

Д. Программный интерфейс контроллера SVMC

Е. Схема подключения серии SVMC

1. Оранжевое Зажигание: провод должен быть подключен к положительному разряду аккумулятора.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер переходит в состояние тормоза, когда он отключается с 12 В, контроллер выключает состояние тормоза.

2,2. L- brake: если желтый провод подключен к 0 В (не работает аккумулятор), Двигатель перестает работать.

Провод высокого тормоза соединяется с тормозным проводом 12 В ручного тормоза/ножного тормоза; Провод низкого тормоза соединяетсяС заземляющим проводом.

Высокий тормоз и низкий тормоз не могут использоваться одновременно.

3. Реверс: если белый провод подключится к 0 В (разряд батареи), контроллер войдет в обратный статус, повернет дроссельную заслонку, двигатель будет вращаться в обратном направлении.WЕсли белый провод отсоединится с напряжением 0 В, контроллер выйдет из обратного состояния.

4. 3 функции скорости

3-скоростной режим (Боттон):

5. Дроссель электронного тормоза 0-5 в:

6. Функция температурного режима двигателя.

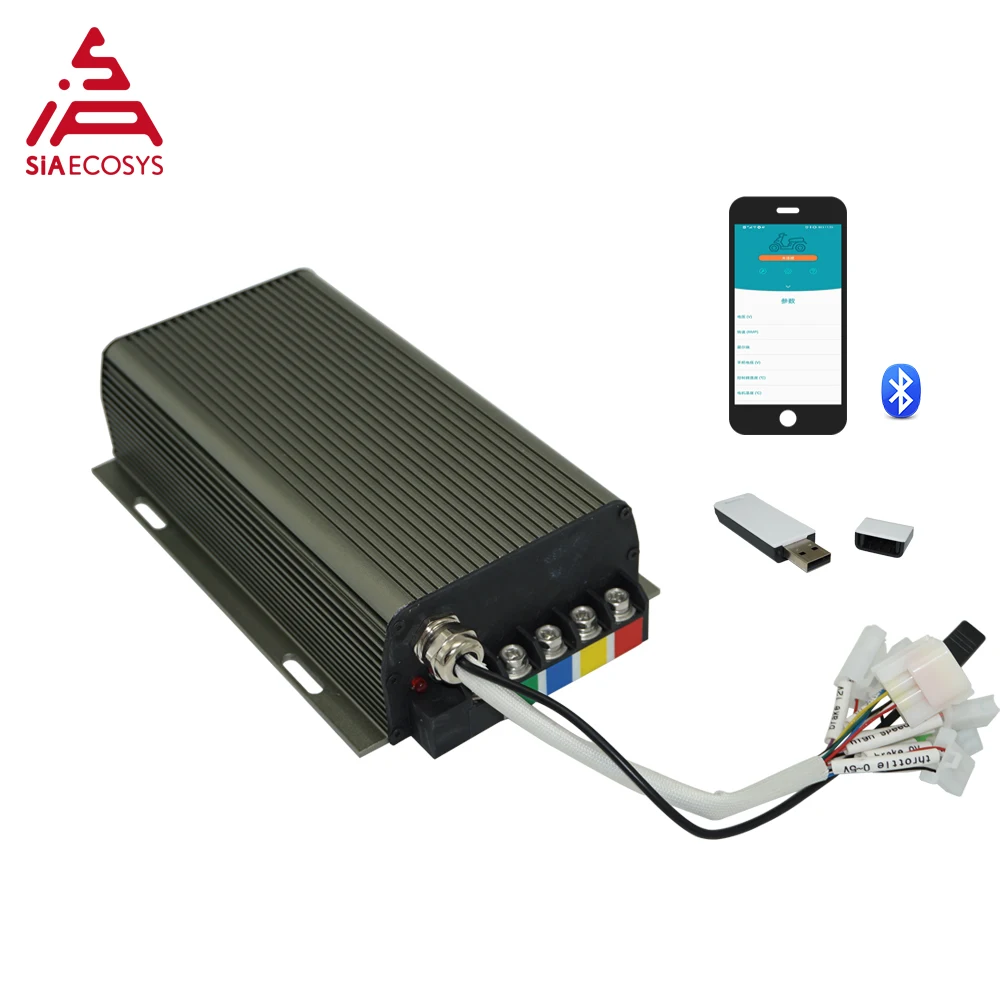

7. Контроллер MQCON может быть подключен к компьютеру через usb-кабель или подключен к телефону поBluetooth,Интерфейс компьютера такой же, как и интерфейс приложения для телефона.

Подключение к компьютеру

Перед подключением к компьютеру, пожалуйста, установите usbdrive и программное обеспечение для Тома, предоставленноеПроизводитель контроллера

Кабель usb должен быть подключен правильно, как показано на рисунке:

Ф. Чертеж контроллера Sabvoton SVMC

На чертеже контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

Г. Дополнительные Примечания:

1. Все контакты RTN подключены внутри.

2. Функция измерителя заключается в копировании любого из датчиков Холла.

3. Выше определение контакта предназначено для контроллера классического типа.

Пожалуйста. Свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.

Программируемое программное обеспечение и руководство пользователя (до получения контроллера)

Пожалуйста. Свяжитесь с отделом продаж, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.

Приложение для контроллера SVMC
