EL34 или KT88 Плата усилителя с одной стереотрубкой класса А, комплект DIY 10 Вт * 2
Описание:
Особенности:

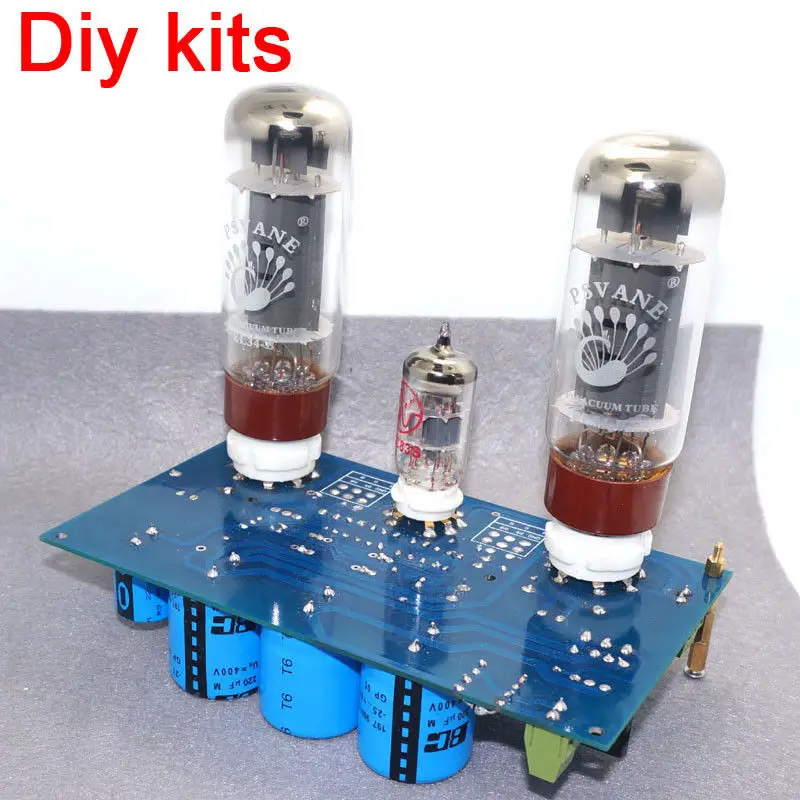

Комплект стереоусилителя EL34 + ECC83 с одним концом, 10 Вт * 2
Это набор «сделай сам», вам нужно припаять его самостоятельно. ИЦена не содержит трех трубок, Пожалуйста, обратите внимание.
Новейшая версия, контурный дизайн HIFI, наиболее экономически выгодный, потрясающий эффект, очень рекомендую!
Особенности:

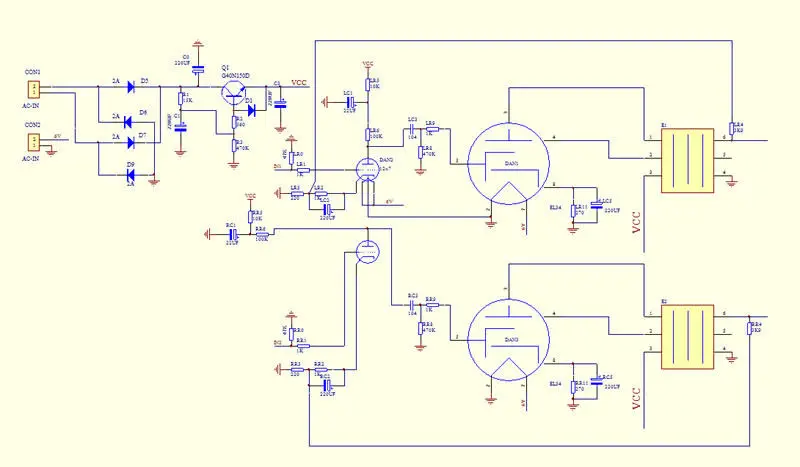

1. Эта цепь использует 12X7 (или более высокий уровень ECC83) в качестве усиления напряжения, EL34B как выход класса a с одним концом
2. Выпрямитель использует выпрямительную трубу Philip plus, полевой трубчатый электронный фильтр, фон тихий, удлинение очень хорошее
3. С использованием резисторов, высоковольтных конденсаторов Philips.
4. Катодные конденсаторы используют бренд Panasonic
5. Емкость муфты: высоковольтные конденсаторы VIS BC
6. EL35 может быть заменен на 6P3P, ECC88 может быть заменен на 12X7, но мощность 6P3P меньше, если вы хотите больше энергии, вы можете использовать KT88, регулировку сопротивления катода

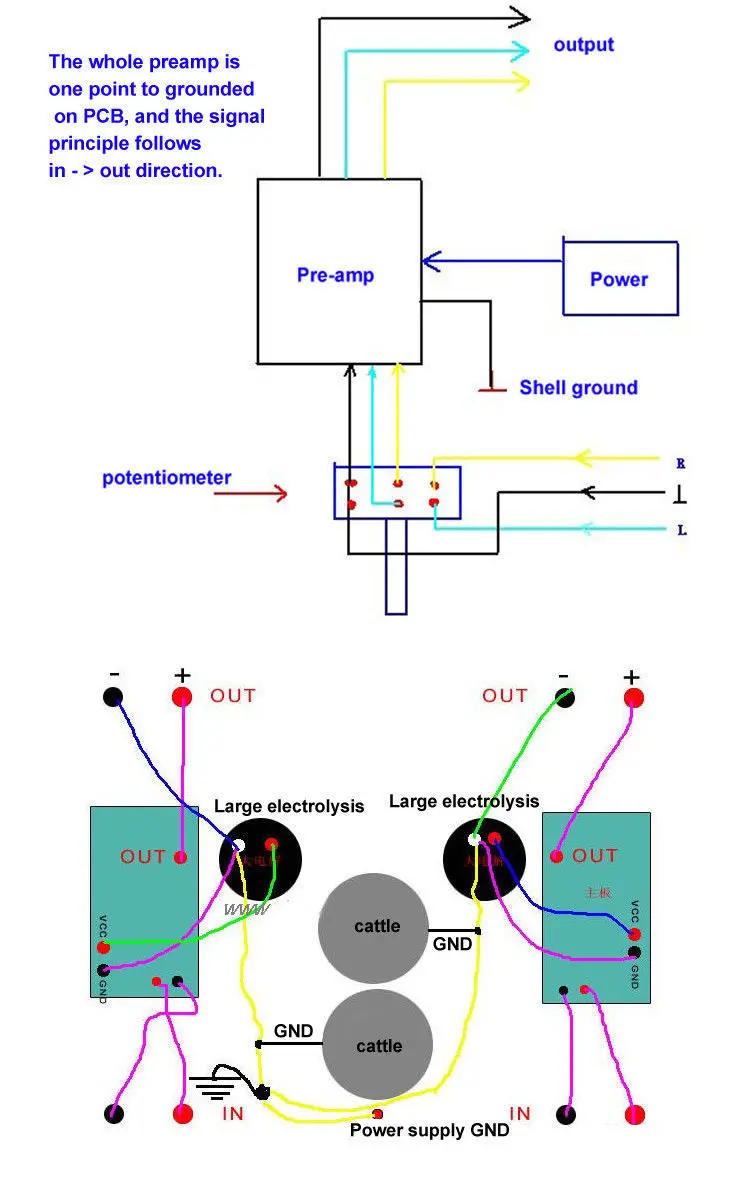

7. Выравнивания очень оптимизирована и входной сигнал экранированный
8. Нужно только хорошо сварить, Не ударяйте по охлаждающим отверстиям, вся машина без отладок, проводка очень маленькая,

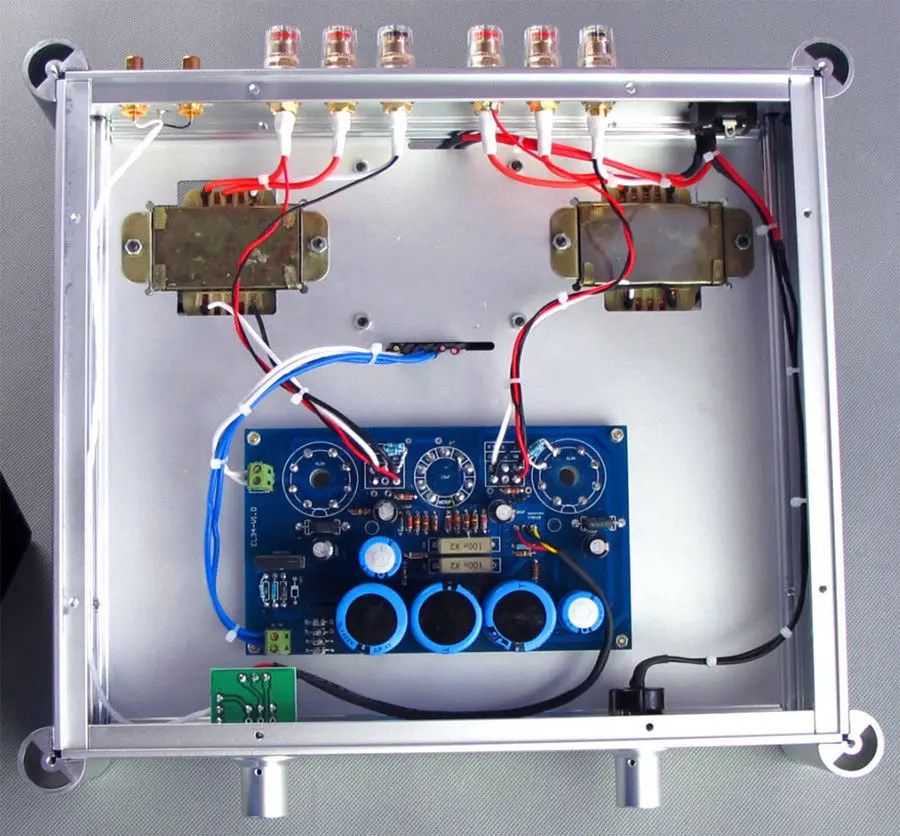

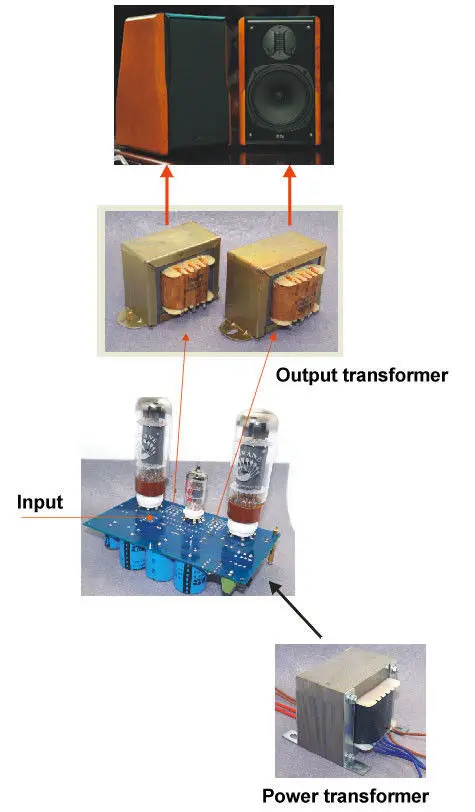

Нужно только для того, чтобы вывести выходной трансформатор линии, это легко собрать
Параметры:
Размер печатной платы: 170x99 мм
Напряжение трансформатора: 230 В 1, 1 (может достигать от 200 В до 250 В, что выше или равнее 300 мА) 6,3 в 1 А (2 а тока)
Выходная мощность: класс A 10Wx2
(Вы можете выбрать другую ваннуEs по вашему запросу, малая мощность: 6P3P * 2 + 12X7,
Или для большой мощности, вы можете выбрать KT88, не забудьте отрегулировать катодный резистор)
Некоторые клиенты сообщают, что сопротивление недостаточно велико. Нет необходимости беспокоиться об этом. Все точные подсчета, такие как EL34, ток сопротивления катода составляет 50 мА, расход энергии составляет всего 0,85 Вт на 330 Ом. Мы оснащены 3 Вт импортным сопротивлением. Абсолютная Емкость
Обильные.
Внимание:
* Трубки и Выходные Трансформаторы не включены.
*
Конденсатор 100U BC отключен для подачи,
Изделие показано на картинке BC-100U-400V будут заменены
100U-400V, Оба имеют одинаковое качество
*
Трубка-класс a, с одним выходом,
Температура трубки и температура сопротивления катоду немного высоки, что является нормальным феноменом.
Упаковочный лист:

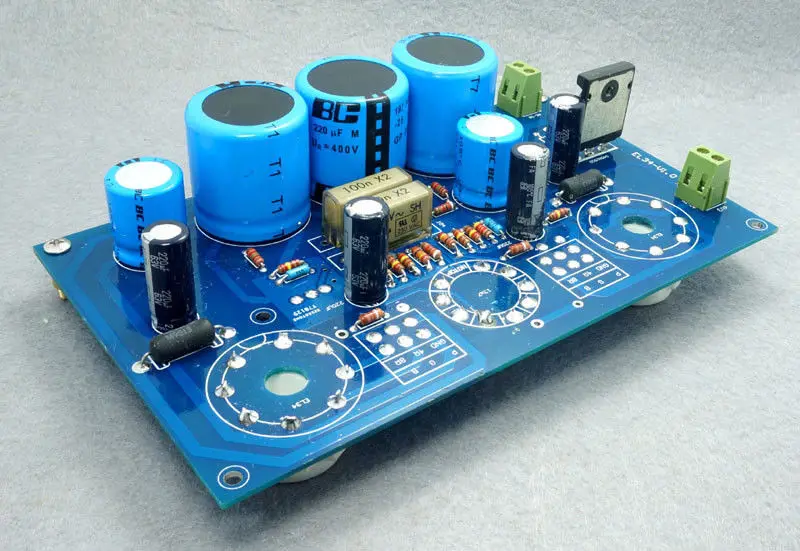

PCB X1
Philips BC220U - 400V X3
Philips BC22U - 400V X2
Panasonic 220 мкФ X4
VIS MKT 0,22 мкФ X 2
Терминал 2 укус X2
U.S. Dail resistance * 1 комплект
Основание трубы X3
ТРАНЗИСТОР G40N150D X1 (вторая рука, используется, но оригинально, качество гарантированное)
Philips 2A выпрямитель транзистора X4
