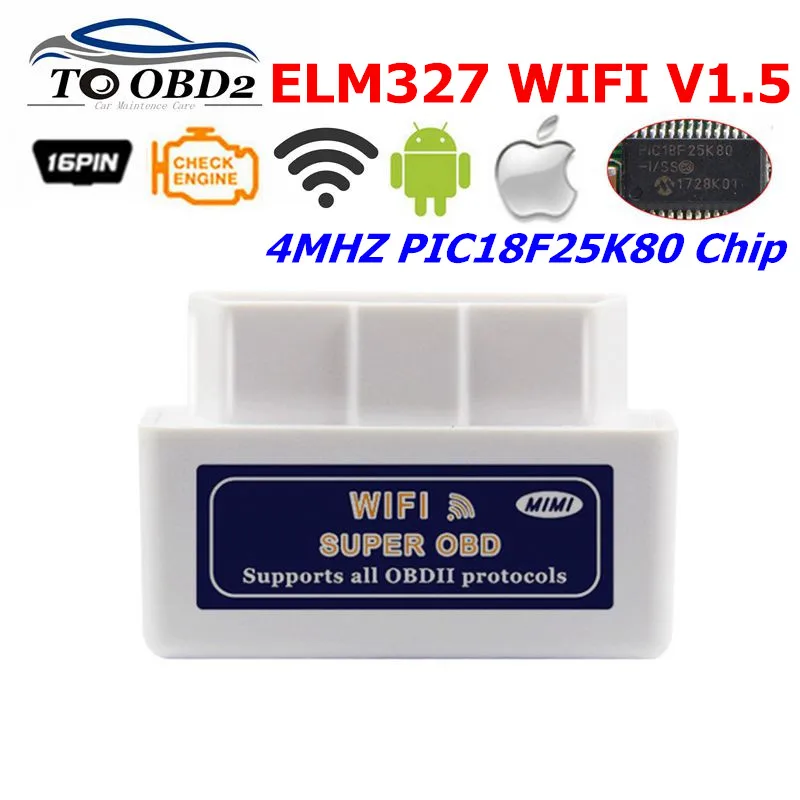

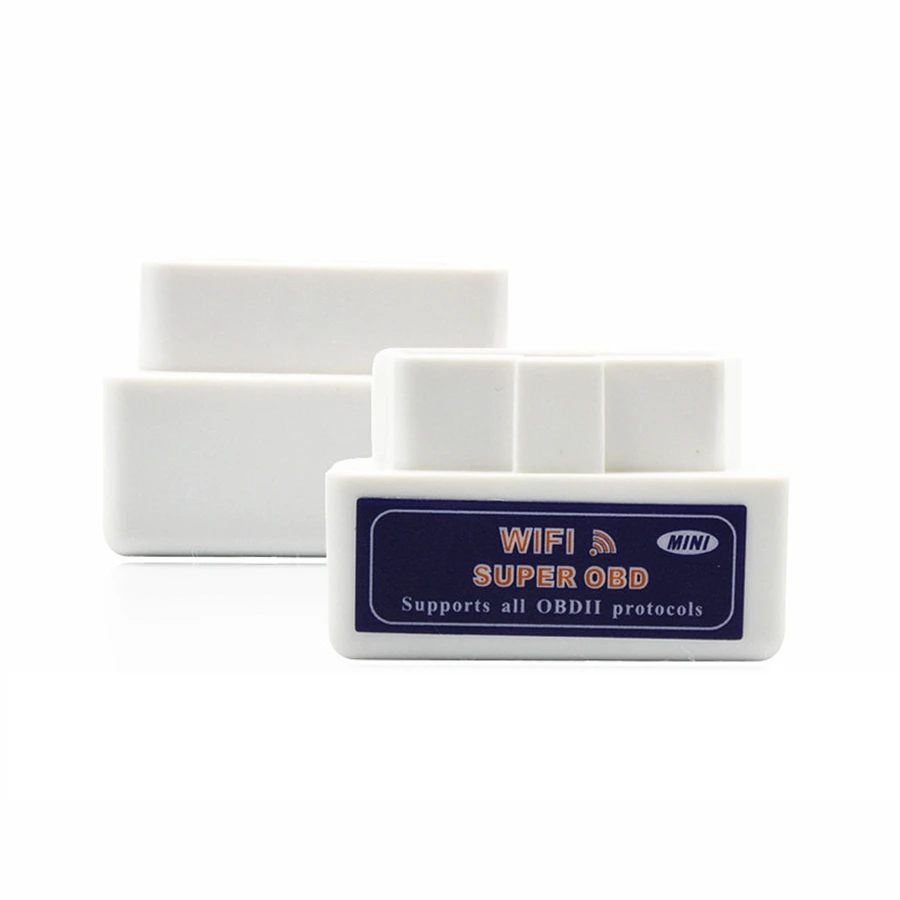

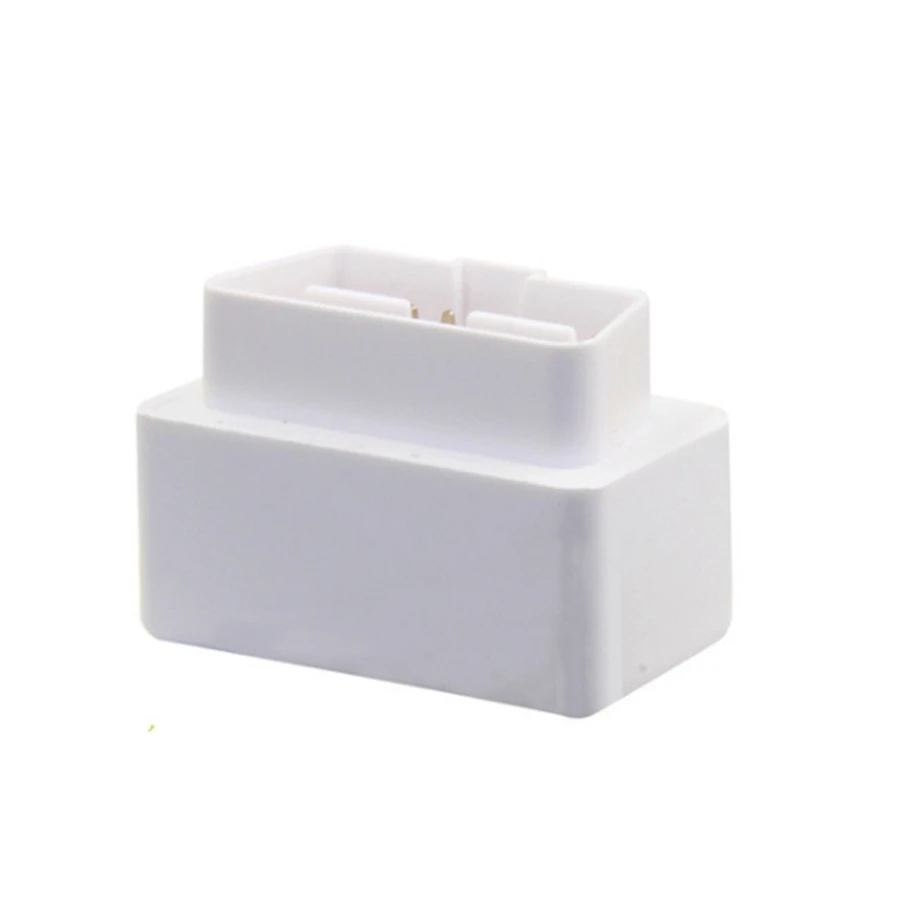

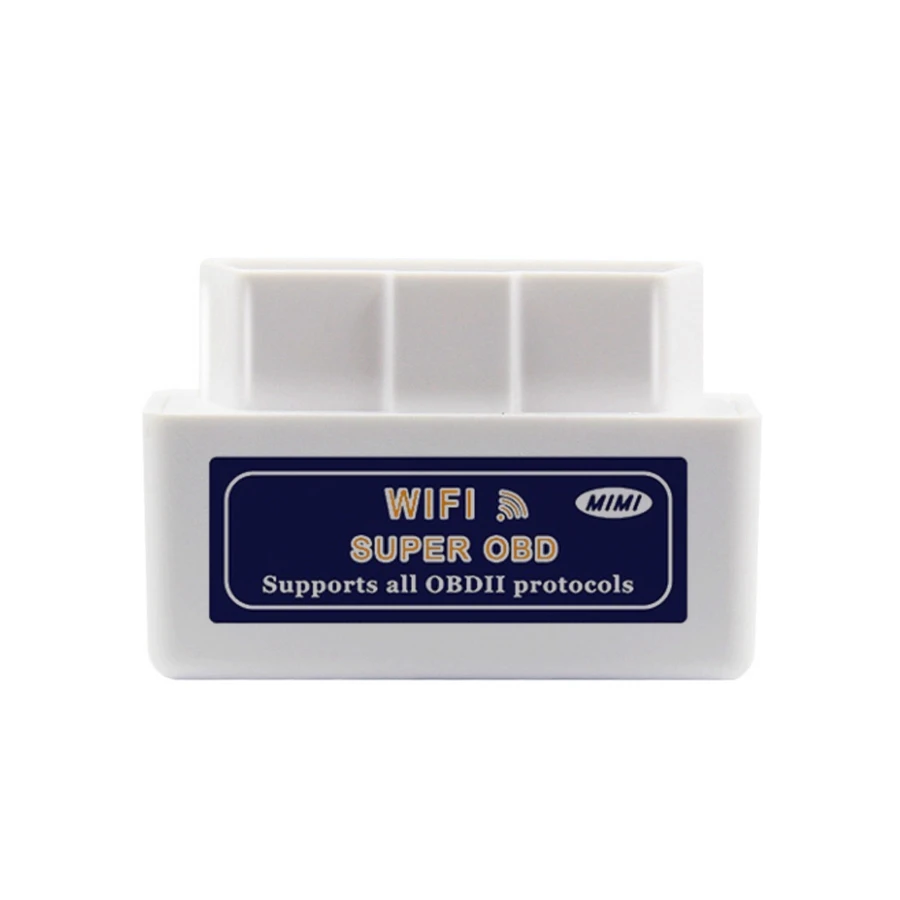

ELM327 WIFI V1.5 аппаратное обеспечение PCB PIC18F25K80 чип OBD2 работает AndroidiOS ELM 327 HW 1,5 работает 12 В бензиновые и дизельные автомобили

ELM327 WIFI PIC18F25K80 оборудование V1.5 стабильная функция работает 12 В дизельные автомобили ELM 327 WiFi 1,5 для системы Android/iOS

Описание:

Wi-Fi OBD AUTO CHECKER способен автоматически обнаруживать и интерпретировать эти протоколы. Она также обеспечивает поддержку высокоскоростной связи и спящего режима с низким энергопотреблением. Он использует AT-команды для связи с хост-устройством (ПК, ноутбук, iPhone, iPod touch, iPad и т. Д.). Доступно множество программных пакетов, которые полностью совместимы с Wi-Fi OBD AUTO CHECKER. Некоторые из них обладают очень полезными функциями, такими как мониторинг параметров работы двигателя, считывание и очистка DTC, измеритель MPG и т. д. Вы даже можете написать свое собственное программное обеспечение на определенной аппаратной платформе, если хотите, потому что команды AT полностью задокументированы и очень хорошо объяснены.

Особенности:

Чип: реальный PIC18F25K80, стабильная функция и более длительный срок службы.

Версия: Hardware V1.5 Software V2.1

ELM327 Wi-Fi работает на смартфонах android и iOS через Wi-Fi.

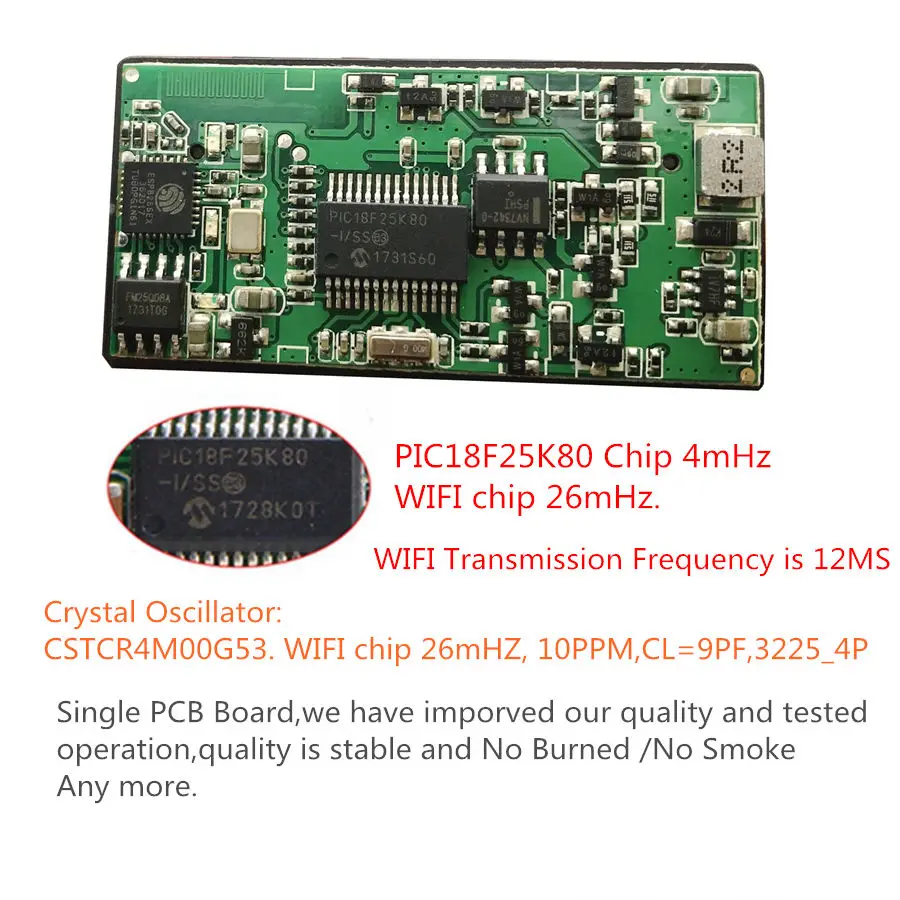

Чип PIC18F25K80 4 МГц, чип Wi-Fi 26 МГц. Частота передачи Wi-Fi составляет 12 мс. Поддерживает команды ATAL, ATPPS и FORScan.

Одинарная печатная плата, мы обеспечили качество и проверенную работу, стабильное качество и больше не сгорает/не сгорает.

Совместимый автомобиль: с чипом PIC18F25K80 поддерживает бензиновые и дизельные автомобили 12 В. Для конкретного списка у нас нет тестирование поодиночке. Поэтому, пожалуйста, попробуйте.

Несколько языков: чешский, датский, немецкий, английский, испанский, французский, хорватский, венгерский, итальянский, польский, сербский, турецкий

Примечание: покупатели из России, вы можете настроить ваш смартфон на русский, чтобы он мог отображать русский язык.

Подробная информация:

Подключение: беспроводное соединение Wi-Fi со смартфона

Аппаратное обеспечение V1.5, программное обеспечение V2.1

Поддерживаемая Платформа: Android Torque/Система IOS/ПК с Windows (биты WinXP/Win7)

Обратите внимание: не поддерживает Win7(64 бит) и Win8

Поддерживает бензиновые и дизельные автомобили 12 В, без рабочих грузовиков.

Аппаратное обеспечение V1.5 имеет очень стабильную функцию. Он поддерживает все протоколы OBD2, поддерживает больше автомобилей и больше протоколов. Он поддерживает протоколы SAE J1850 PWM и SAE J1850 VPW.

Технические характеристики Wi-Fi OBD VGATE

SSID: CLKDevices

IP: 192.168.0.10

Подсеть: 255.255.255.0

Порт: 35000

Диапазон: 50 футов (прямая видимость)

Антенна: Внутренняя

Потребляемая мощность: 0,75 Вт (с выключателем питания)

Стандарт Wi-Fi: 802.11a/b/g

Рабочая температура: от-15 до 100 градусов Цельсия

Пластик: Автомобильный класс

Поддерживает протоколы:

1.SAE J1850 PWM (41,6 кбод)

2.SAE J1850 VPW (10,4 кбод)

3.ISO9141-2(5 бод инициализации, 10,4 кбод)

4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)

5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6.ISO15765-4 CAN (идентификатор 11 бит, 500 кбод)

7.ISO15765-4 CAN (идентификатор 29 бит, 500 кбод)

8.ISO15765-4 CAN (идентификатор 11 бит, 250 кбод)

9.ISO15765-4 CAN (идентификатор 29 бит, 250 кбод)

A.SAE J1939 CAN(29bit ID,250 * кбод)

ELM327 Wi-Fi V1.5 поддерживает 9 протоколов, пожалуйста, проверьте изображение ниже:

CLK способен поддерживать связь с транспортными средствами, которые используют следующие протоколы:

ISO 9141

ISO 11898(aka. Банка)

ISO 14230(aka. KWP2000)

ISO 15765(aka. Банка)

SAE J1939

Функции:

1. Читайте диагностические коды неисправностей, как общие, так и специфические для производителя, и отображайте их значение (более 3000 определений общих кодов в базе данных).

2. Очистите коды неисправностей и выключите индикатор MIL («Проверка двигателя»)

3. Отображение данных датчика тока

4. Обороты двигателя

5. Расчетное значение нагрузки

6. Температура охлаждающей жидкости

7. Состояние топливной системы

8. Скорость транспортного средства

9. Краткосрочная топливная отделка

10. Долгосрочная топливная отделка

11. Давление впускного коллектора

12. Заранее

13. Температура всасываемого воздуха

14. Расход воздуха

15. Абсолютное положение дроссельной заслонки

16. Напряжение датчика кислорода/сопутствующие краткосрочные топливные планки

17. Состояние топливной системы

18. Давление топлива

Совместимый список транспортных средств:

Поддерживает дизельные автомобили 12 В и дизельные автомобили, не поддерживает грузовики.

Он поддерживает мультибрендовые бензиновые и дизельные автомобили, но мы не можем протестировать его на всех автомобилях, также у каждой марки автомобилей есть много серий, поэтому мы не можем убедиться, работает ли это устройство на вашем автомобиле.

Мы предлагаем вам купить один, чтобы попробовать и протестировать. Это дешевое устройство, но оно имеет мощную функцию для вашего автомобиля!

Но если вы не уверены и не хотите покупать один, пожалуйста, подумайте дважды.

Вопрос и ответ:

В: какая версия Wi-Fi у этого ELM327?

О: 100% аппаратное обеспечение V1.5, последнее программное обеспечение V2.1

В: Сколько языков на этом устройстве?

О: чешский, датский, немецкий, английский, испанский, французский, хорватский, венгерский, итальянский, польский, сербский, турецкий

В: Поддерживает ли он русский язык?

О: извините, программное обеспечение пока не имеет русского языка. Но ваш смартфон может настроить русский дисплей.

В: Поддерживает ли устройство Wi-Fi и iOS?

О: Да, это беспроводной Wi-Fi, поддерживает Wi-Fi с android torque /iOS смартфон и windows XP/WIN7 32 бит

В: работает ли это устройство с дизельным автомобилем или грузовиком?

О: Нет, он работает только с бензиновыми автомобилями 12 В, поддерживает большинство стандартных протоколов OBDII.

В: Как узнать, работает ли это устройство на моей машине?

О: Этот ELM327 работает с большинством моделей бензиновых автомобилей 12 В, но мы не уверены, поддерживает ли ваш автомобиль, у нас нет тестирования каждой машины. Вы можете купить один для тестирования. (Если вы не уверены, а также не хотите купить товар, пожалуйста, не покупайте, мы не хотим никаких отрицательотзывы ВОВ о том, что устройство не поддерживает ваш автомобиль! Заранее спасибо.)

В: мой смартфон ранее подключался к старому ELM327, нужно ли мне удалять предыдущую информацию?

О: Да, пожалуйста, удалите всю старую информацию, поэтому убедитесь, что вы можете подключить ваш новый ELM327.

Посылка тация:

1 x беспроводной OBD2 сканер ELM327 WiFi

1 компакт-диск с программным обеспечением

Примечание: Если компакт-диск нечитается или поврежден, свяжитесь с нами, отправьте ссылку для скачивания. Не открывайте спор или отрицательотзывы в, спасибо.

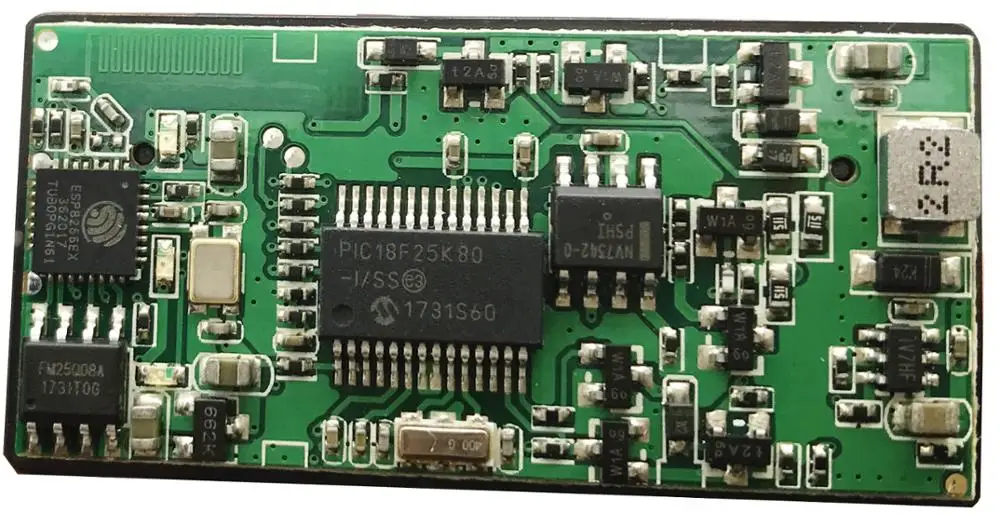

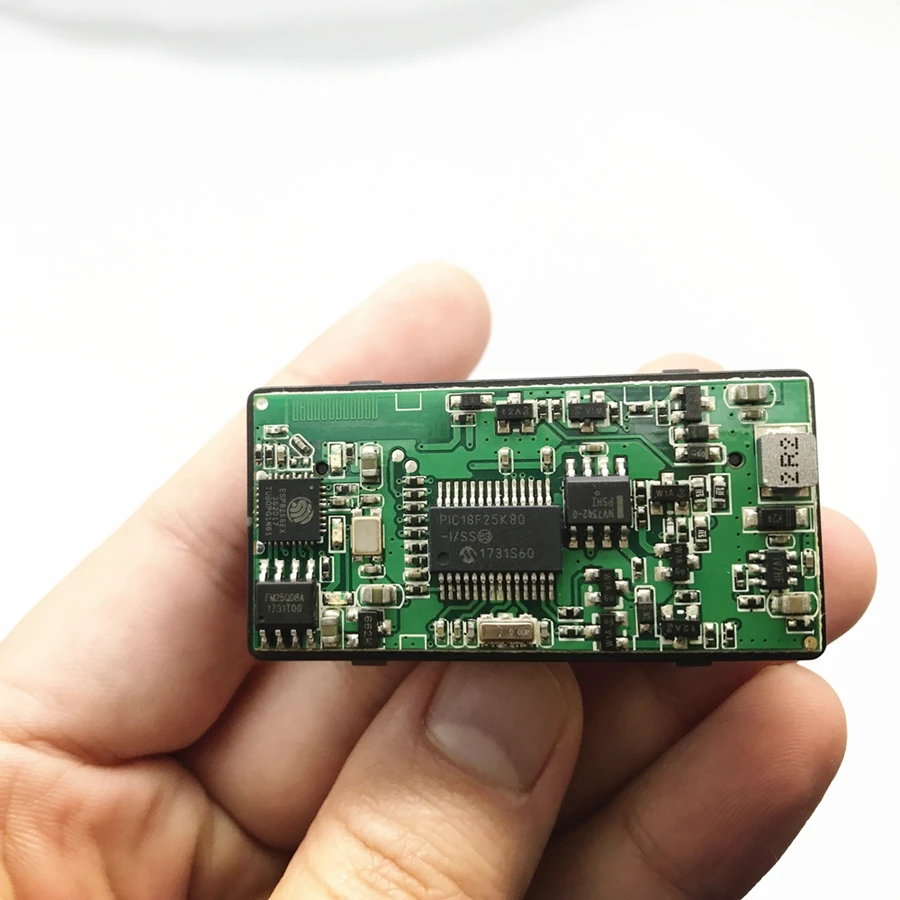

Дисплей печатной платы:

Поддерживает смартфон Android и iOS через Wi-Fi:

1. Для телефона iOS, приложение «OBD Car Doctor»

2. Для телефона Android, приложение «OBD Car Doctor»

Дисплей запуска:
