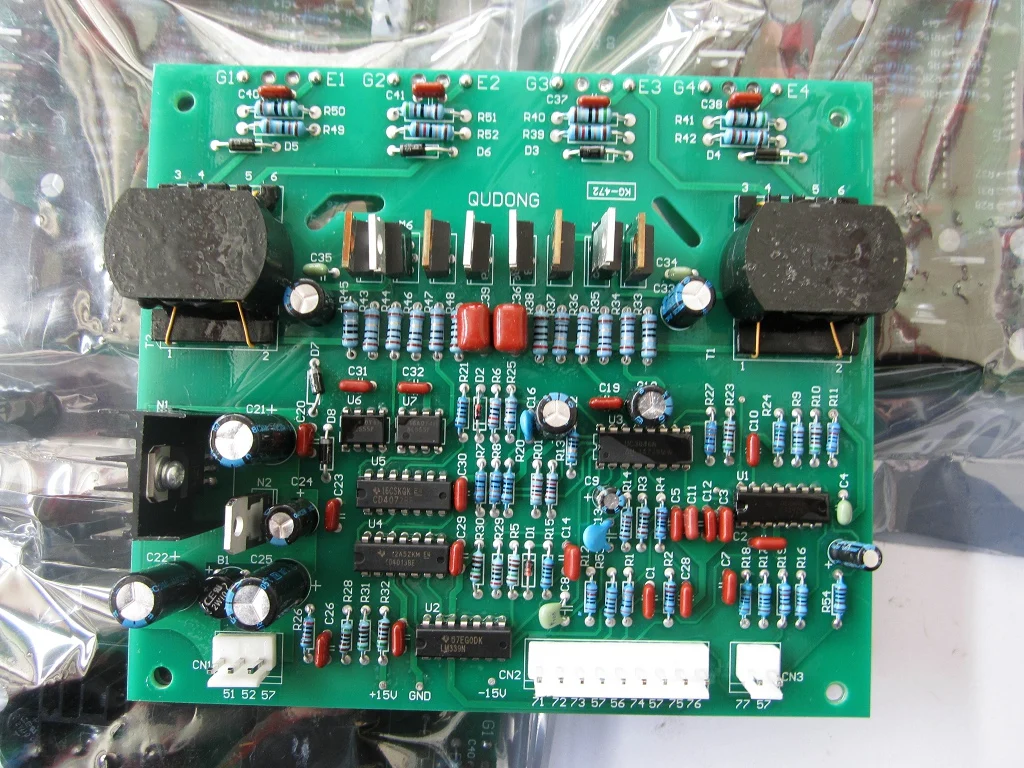

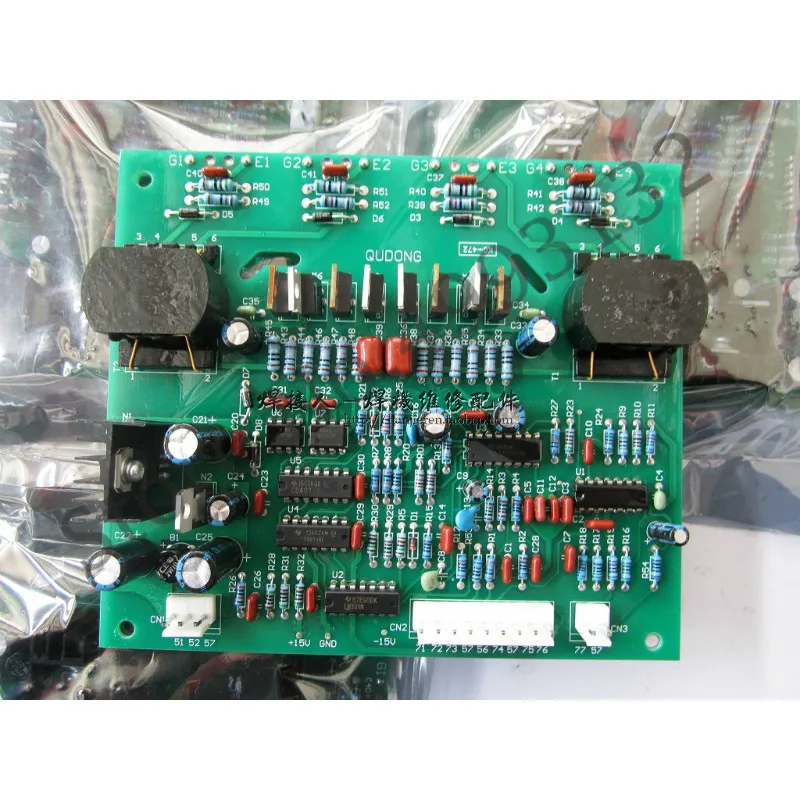

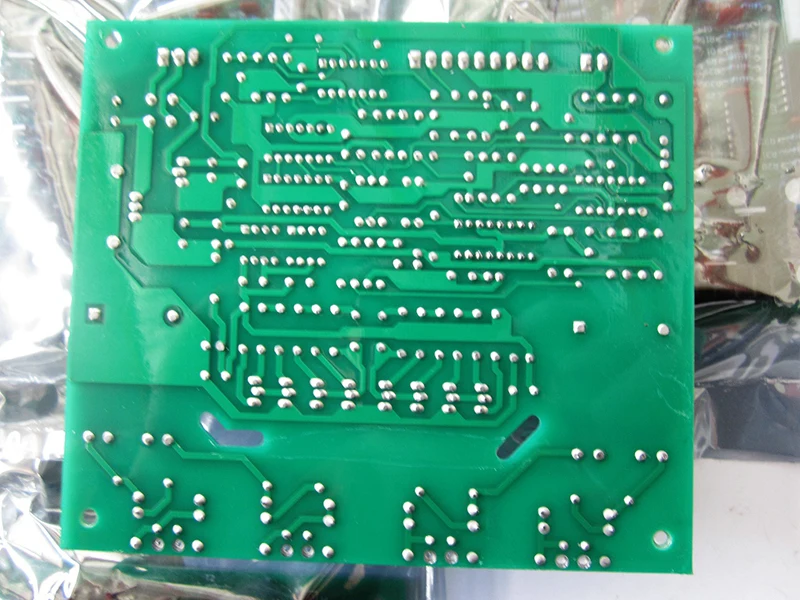

NBC ZX7 IGBT драйвер платы инвертора сварочного аппарата печатной платы

Напоминание: Этот продукт является печатной платой сварочного аппарата, требует профессиональных знаний о сварке, не покупайте, если вы не паяете.

Этот магазин не предоставляет техническую поддержку!

Austrianbc ZX7 igbtdriving доска

Купить PCB в подарок чертежи обслуживания

Интерфейс Описание:

P1Интерфейс для источника питания, внешний двойной~ 18В。

P2Для данного входного интерфейса, подключение к выходу материнской платы, как правило,P2Разъем только в том случае,3,4Ног, в том числе3Имитация стопы, диапазон0-4,5 V,4Нога-это земля.

P3Отзывы: входной интерфейс, внешнее кольцо гальванометра.1Положительный стопы,2Нога-это земля

G1、G2、G3、G4、E1、E2、E3、E4Для езды на автомобилеС изолированным затвором (IGBT)Порт, в том числеG3,G4Расширенная группа мостовых рычагов,G1,G2Группа А-гистерезический мостовой рычаг.

Профиль продукта:

Приводная плата принимается. PWMdelta метод модуляции, полный мост структурного контроля вождения инверторной схемы.

Выход печатной платы в режиме изоляции трансформатора, он имеет идеальную функцию защиты.

Безопасность и надежность, Satisfiable150AThe followingIGBTNeed полного мостовой инвертор цепи.

(● Использование инновационного способа интеграции

Бесконтактный контроль;

● Дуга, точное и надежное время;

● Имеет уникальную функцию самоблокировки.)
