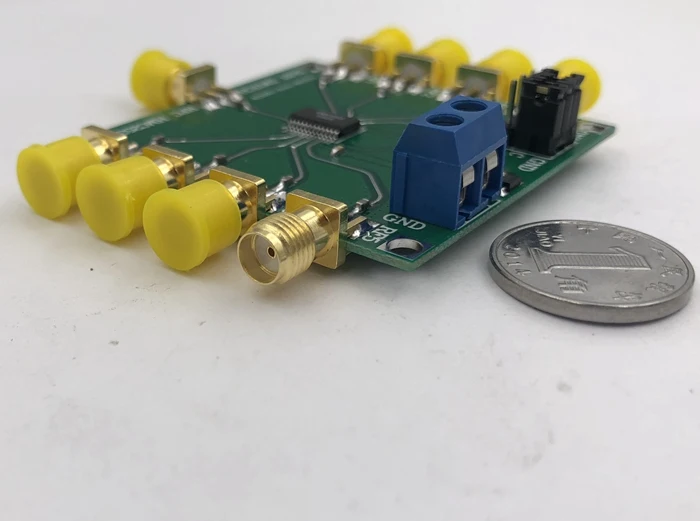

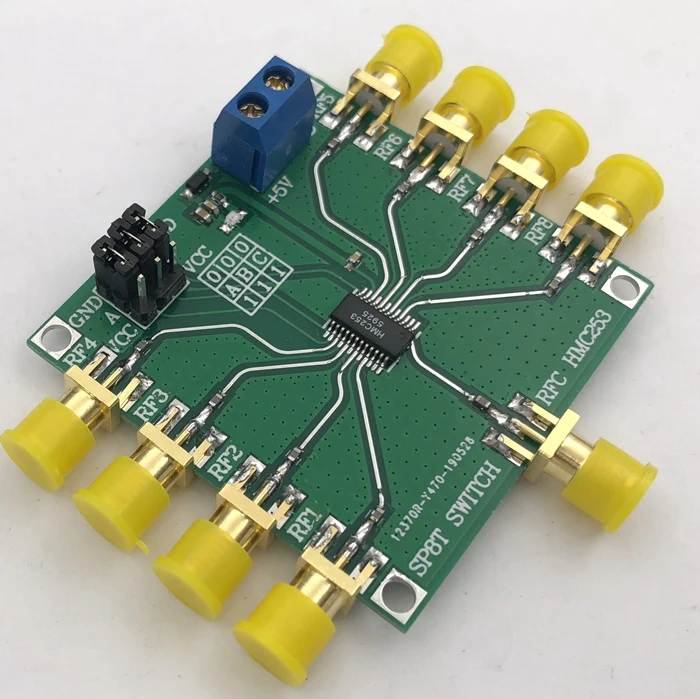

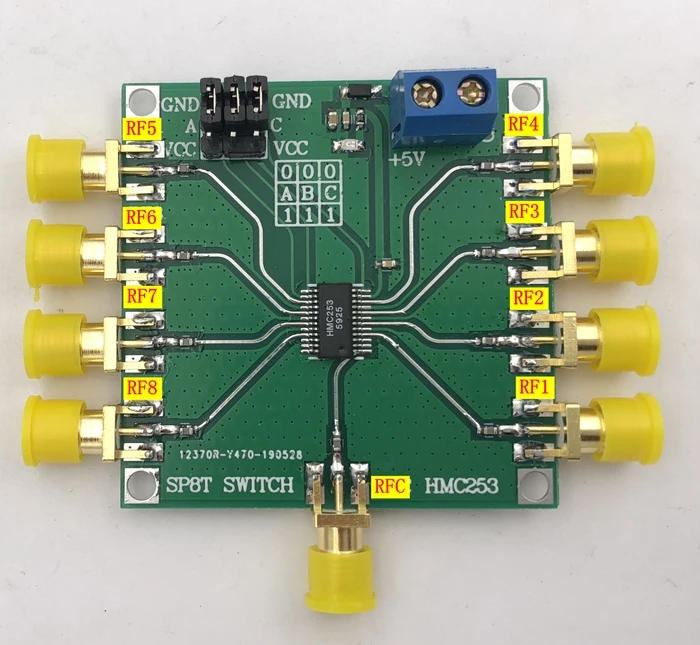

Радиочастотный однополюсный восьмипозиционный переключатель HMC253 DC-2.5 GHz RF, выбор каналов антенны
И. Обзор

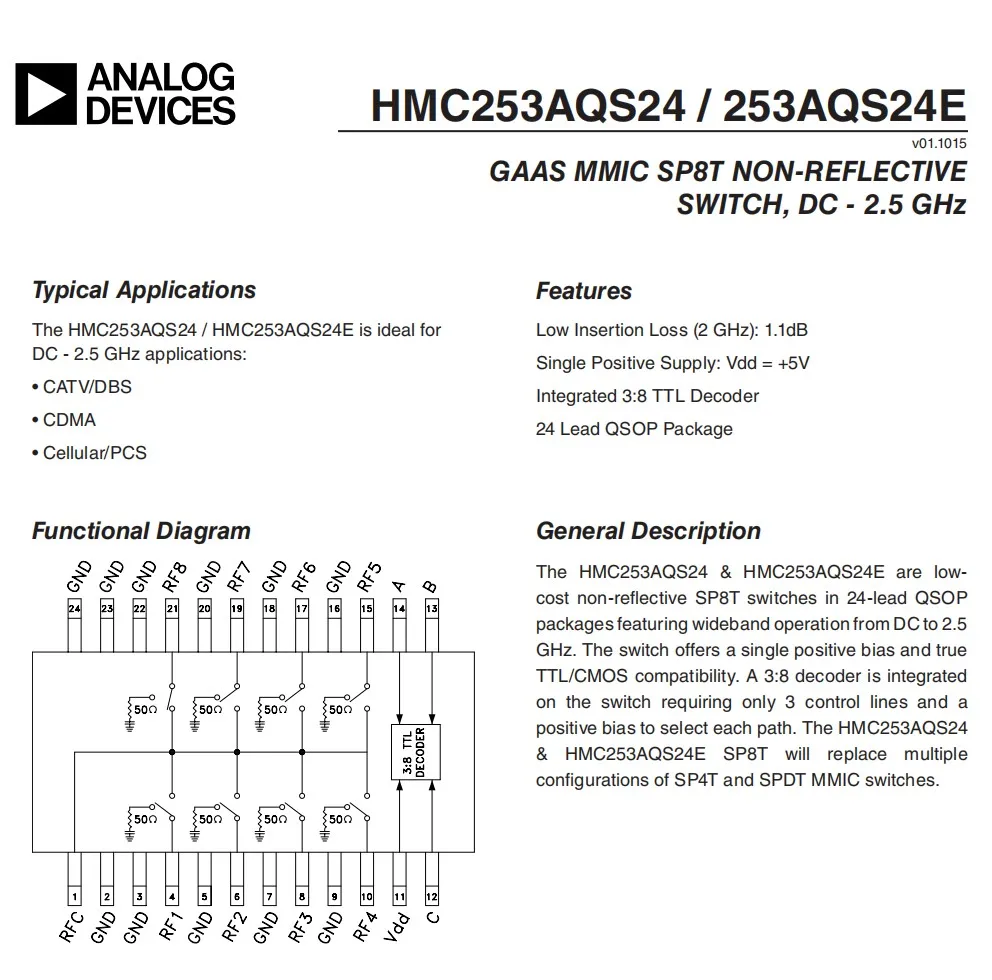

HMC253AQS24E-это недорогой неотражающий переключатель SP6T в 24-контакпосылка ете QSOP с широким диапазоном рабочих частот от постоянного тока до 2,5 ГГц. Этот переключатель обеспечивает одинарное положительное смещение и истинную Совместимость TTL/CMOS. Коммутатор объединяет декодер 3:6, для выбора каждого пути требуется только три линии управления и одна положительная диагональ. HMC253AQS24E SP8T заменяет несколько конфигураций переключателей SP4T и SPDT MMIC и логических драйверов.
Во-вторых, характеристики
1. Низкие вносимые потери (2 ГГц): 1,0 дБ
2. Единый положительный источник питания: VDD = от + 3 В до + 5 В
3, встроенный декодер 3:6 TTL
В-третьих, заявка
1, базовая станция
2, CATV / DBS
3, MMDS и беспроводная LAN
4. Испытательное Оборудование

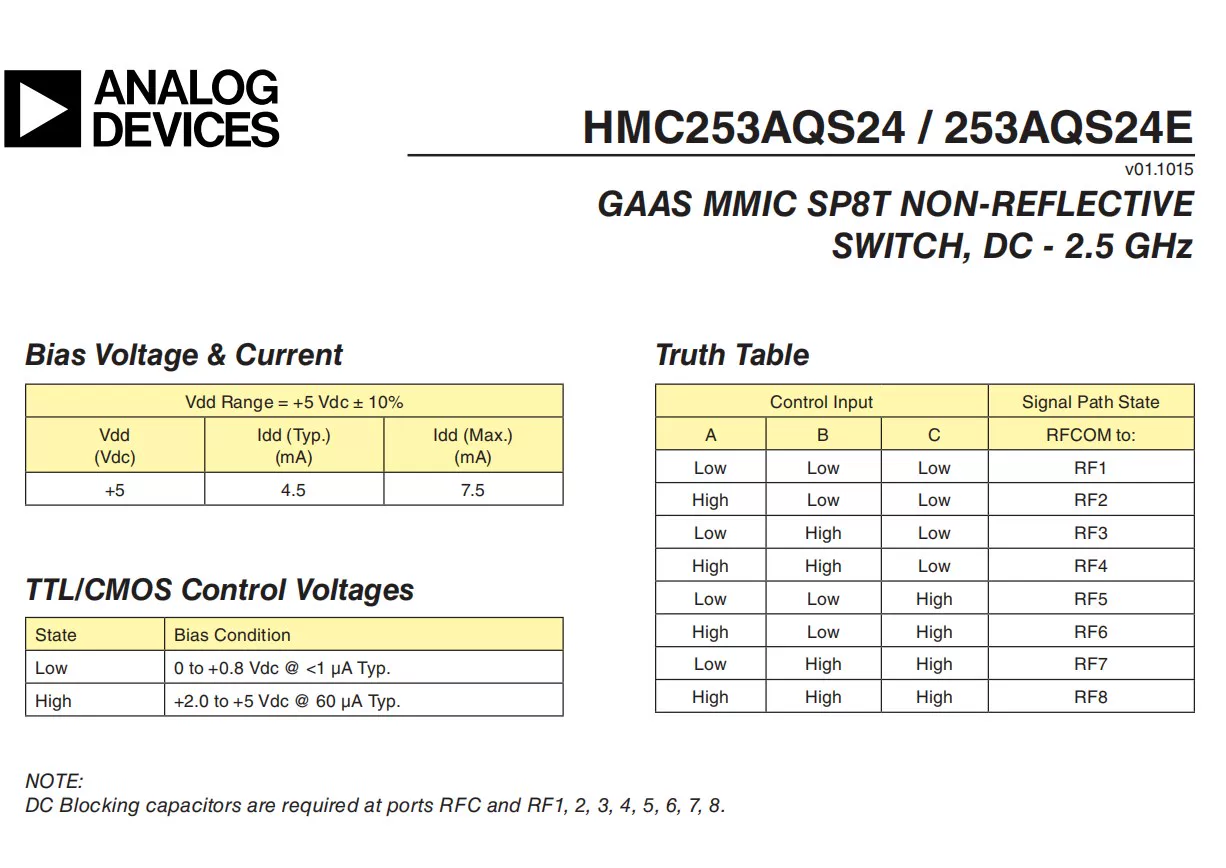

В-четвертых, описание схемы
Напряжение питания: 3 в-5 В
Частота: DC-3GHZ
Пять, тестовые изображения

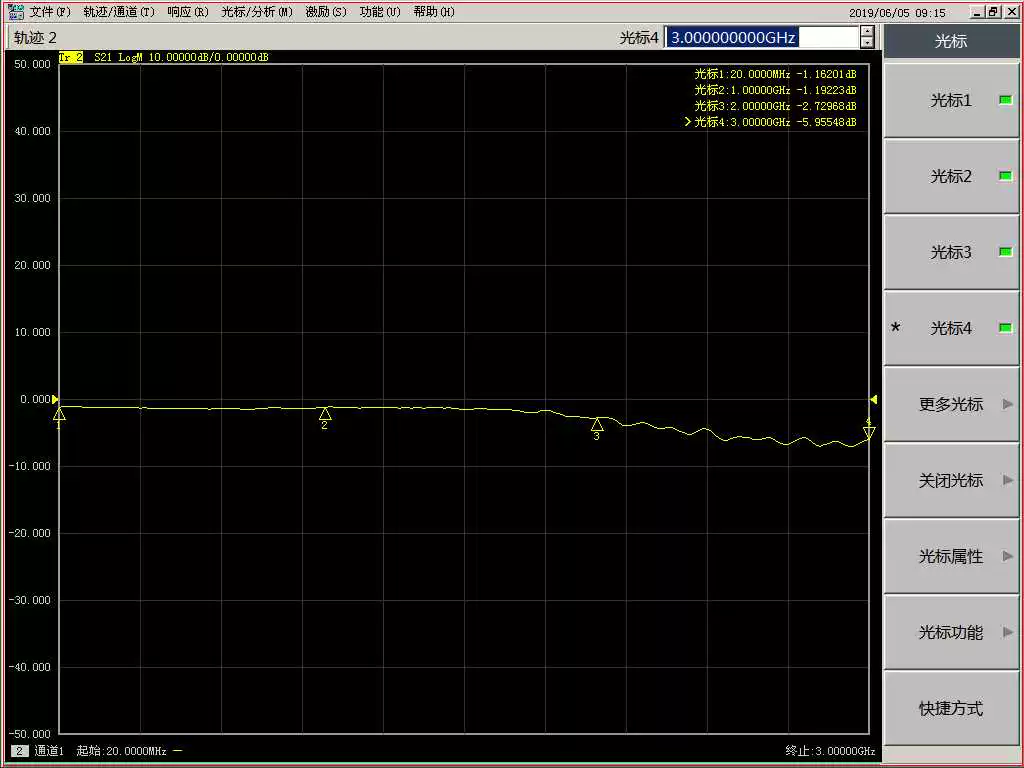

1. Кривая проводимости S21 от RFC до RF1 выглядит следующим образом:

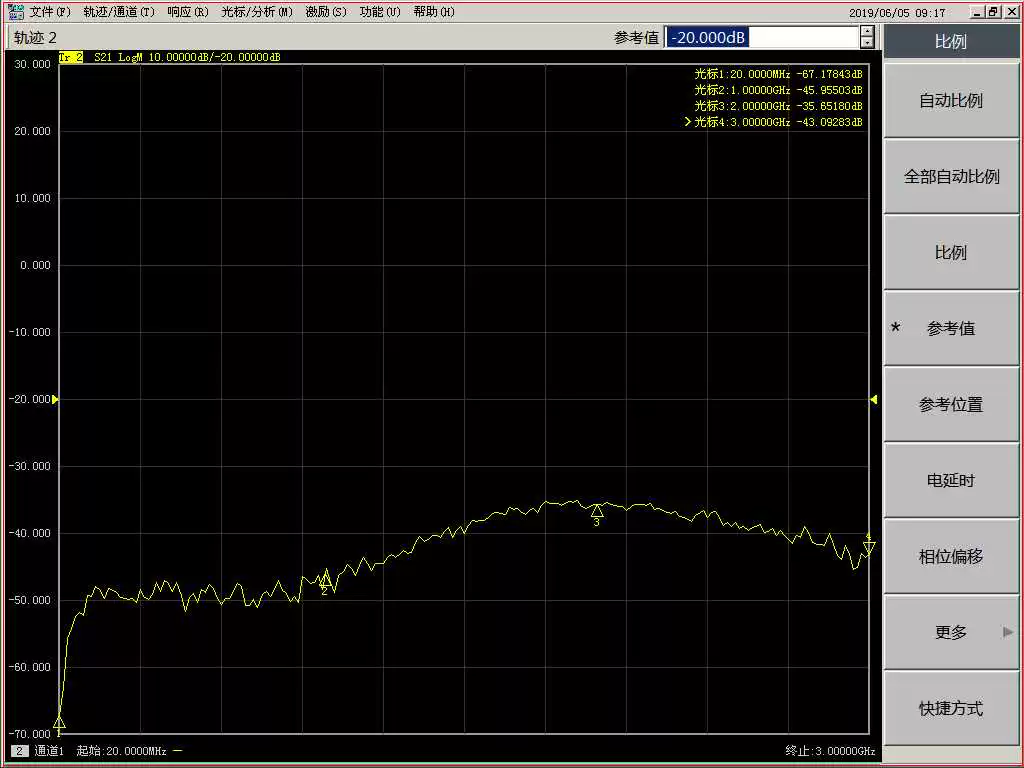

Отключенная кривая S21 от RFC до RF1 выглядит следующим образом:
