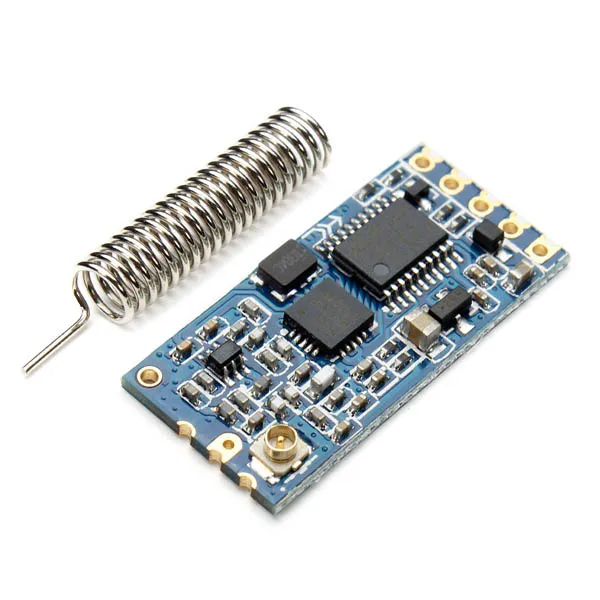

HC-12 433 SI4463 беспроводной Серийный модуль дистанционного управления 1000 м с антенной Примечание: HC-11 не можете общаться с HC-12, они работают независимо, в паре Особенности: Напряжение питания: 3,2 V ~ 5,5 V. (В том случае, если модуль, в которой вы хотите работать в течение долгих часов в излучении, рекомендуется в тех случаях, когда напряжение источника питания превышает 4,5 V с резьбой на 1N4007 диод для предотвращения модуль Встроенный LDO с подогревом) Диапазон адресов по умолчанию (тест на открытое поле): около 600 м (максимальное расстояние связи регулируется до 1000 м, скорость передачи данных составляет 5000bps) По умолчанию Ток холостого хода: 16 мА (в разных рабочих режимах рабочий ток отличается) Размеры модуля: 27,8x14,4x4 мм Диапазон рабочих частот: 433,4-473,0 МГц, до 100 каналов связи Максимальная мощность передачи: 100 мВт (комплект) Обновление программного обеспечения поддержки модуля Заводские настройки по умолчанию: режим FU3, скорость передачи данных 9600bps, каналы связи CH001 (433,4 M) Командный набор: Параметры модуля, командный набор Команда AT используется для установки параметров функционального модуля, и переключающие модули должны выйти из режима настройки после того, как Настройка начнет действовать. Между тем, измените параметры и функции, отключение питания не теряется. Введите режим команды: Первая запись в режиме-при нормальных условиях эксплуатации, мощное средство) в течение первых 5-контактный разъем "набор" устанавливается при низкой температуре; Второй режим входа-мощность, 5-й контакт «SET» снова первый набор низкой мощности. Оба способа могут сделать модуль в командном режиме, отпустите («SET» pin не подключен низко), чтобы выйти из командного режима. После режима команды exit, если вы измените функцию модуля, функция будет отрезана до соответствующего состояния. Второй способ фиксируется в последовательном формате 9600, N, 1 в AT. Инструкции по уходу за изделием 1. При включении Тесты инструкции Пример: отправка команд модуля «AT», Модуль возвращает «OK». 2. AT + Bxxxx Измените команду скорости передачи данных последовательного порта. Вы можете установить скорость передачи данных 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps и 115200bps. Заводской по умолчанию 9600bps. Пример: Установите скорость передачи данных последовательного порта модуля 19200bps, отправьте команду модуля «AT + B19200», модуль возвращается "ОК + B19200". 3. AT + Cxxx Измените канал беспроводной связи, выбираемый от 001 до 127 (более 100 радиоканалов после того, как расстояние связи не гарантировано). Значение по умолчанию-001 радиоканалов, рабочая частота-433,4 МГц. Шаговый канал-400 кГц, рабочая частота канала 100-473,0 МГц. Пример: Установите модуль на канал 21, пожалуйста, отправьте команду модуля «AT + C021», Модуль возвращает «OK + C021». После выхода из командного режима, модуль в первых 21 каналах, рабочая частота 441,4 МГц. Примечание: поскольку HC-12 чувствительности модуля беспроводного приемника относительно высока, скорость передачи данных выше, чем при использовании air 58000 bps, 5 необходимо перенести на использование прилегающего канала. Когда скорость передачи воздуха не превышает 58000 бит/с, если короткое расстояние (10 метров) связи, но также необходимо использовать пять прилегающих каналов. 4. AT + FUx Измените режим последовательного прохода модуля, там три режима FU1, FU2 и FU3. Режим по умолчанию модуля-FU3, два последовательных переходных модуля режима должны быть настроены на одно и то же общение. См. Подробную информацию выше, часть "беспроводной последовательный сквозной". Пример: отправка команд модуля «AT + FU1», Модуль возвращает «AT + OK». 5. AT + Px Настройка по умолчанию 8, максимальная мощность передачи, расстояние связи. Уровень мощности передачи установлен на 1, минимальная мощность передачи. В общем, мощность передачи каждого падения 6 дБ, расстояние связи будет уменьшено наполовину. Пример: отправка команд модуля «AT + P 5», Модуль возвращает «OK + P5». После выхода из командного режима модуль передает мощность + 11 дБм. Посылка включает в себя: 1 x HC-12 модуль
