1. Максимальная мощность 150 Вт (индукционный нагрев 12 В)
Нажмите на катушку зажигания 12 В, когда Первичная 5 + 5 витков, примерно 30 Вт.
2. Входное напряжение 5 В ~ 12 В постоянного тока (напряжение 5 В превышает 12 В или ниже, чем продавец, не гарантированно работает должным образом, входное напряжение не находится в этом диапазоне, проблема, которую Продавец не несет ответственности!)
3. Убедитесь, что все компоненты припаяны правильно, линия питания не обращена отрицательной, затем Питание!
Входное напряжение: 5 в-15 в

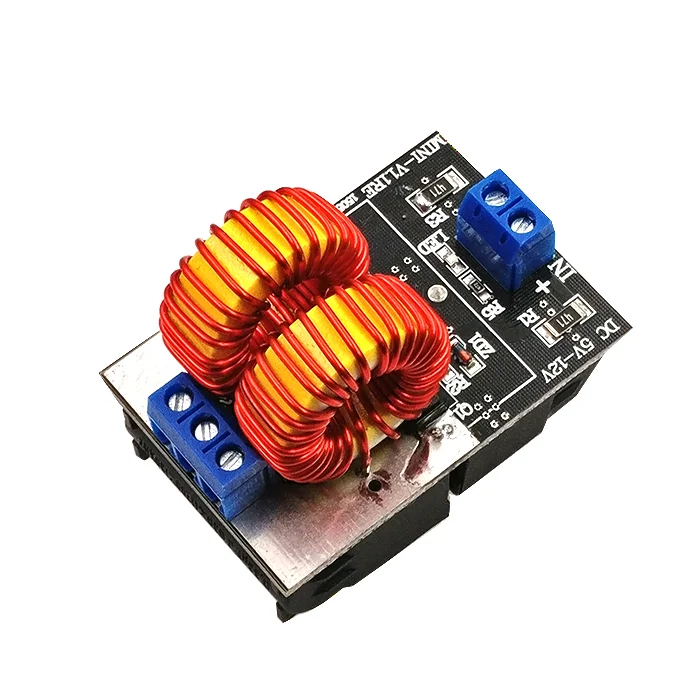

Размеры модуля: 5,5 х 3,7 х 1,6 см (Д * Ш * В)
Размер катушки: длина: 7,5 см
Ширина: 2,8 см
Примечание:
При использовании аккумулятора и блока питания аккумулятора необходимо обеспечить, чтобы рабочее напряжение было выше 4,5 в! Не убедитесь, что напряжение всегда выше 4,5 в во время работы, не используйте аккумулятор или блок питания! Не используйте сухой аккумулятор!
Ширина нагреваемого предмета должна быть между 1/3 и 1/2 внутреннего диаметра нагревательной катушки, а максимальная не должна превышать 2/3!
Диаметр нагреваемого объекта следует максимально контролировать в пределах 20 мм. Если нагрев слишком большой, будет сложно нагреть до красного цвета. Ведь мощность ограничена.
Индуктивный нагрев, обычно работает в течение 5 минут для отключения охлаждения. Поскольку ток относительно большой во время индукционного нагрева, нагрев катушки также довольно большой. При нагреве часть тепла, генерируемого нагреваемым объектом, передается на нагревательную катушку. Длительное время температура нагревательной катушки высокая. Если нагревательная катушка подключена к клемме, пластиковая часть клеммы будет расплавлена! Поэтому лучше всего припаивать нагревательную катушку непосредственно к печатной плате во время индукционного нагрева.
Для длительного использования рекомендуется использовать в качестве катушки медную трубку и охлаждать водой.
Синий светодиодный индикатор питания, нет электричества, вы можете увидеть, выклюсветильник!
Причинами, по которым светильник катор выключен, могут быть:
1. Кабель не подключен, и блок питания не работает.
2. Плата имеет повреждения компонентов.
Когда светосветильник индикатор затемнен, должно быть, что блок питания недостаточно и вам нужно заменить блок питания на более большой мощности.
Без крана больше подходит для индукционного нагрева

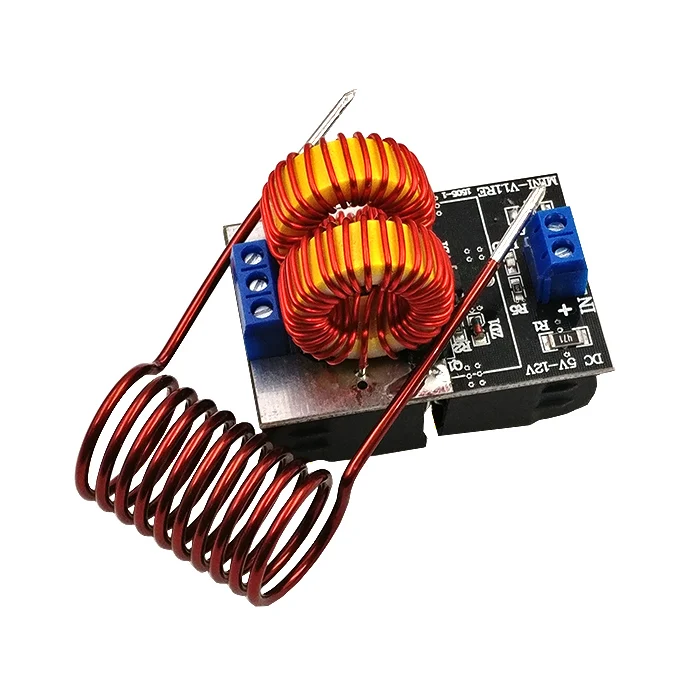

Нагревательная катушка может быть припаяна к печатной плате таким образом
Посылка входит:
Модуль питания индукционного нагрева-1 шт.
1 x Катушка
