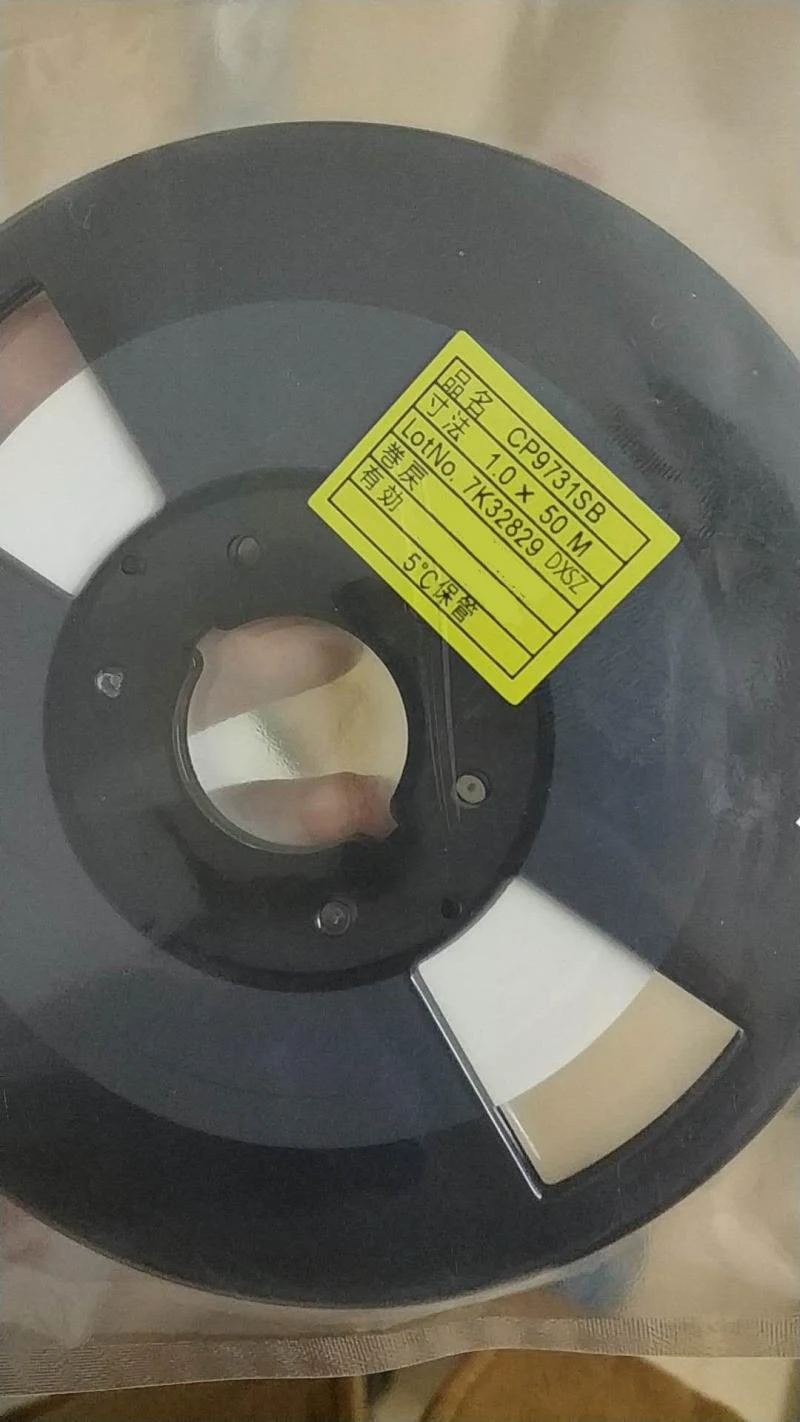

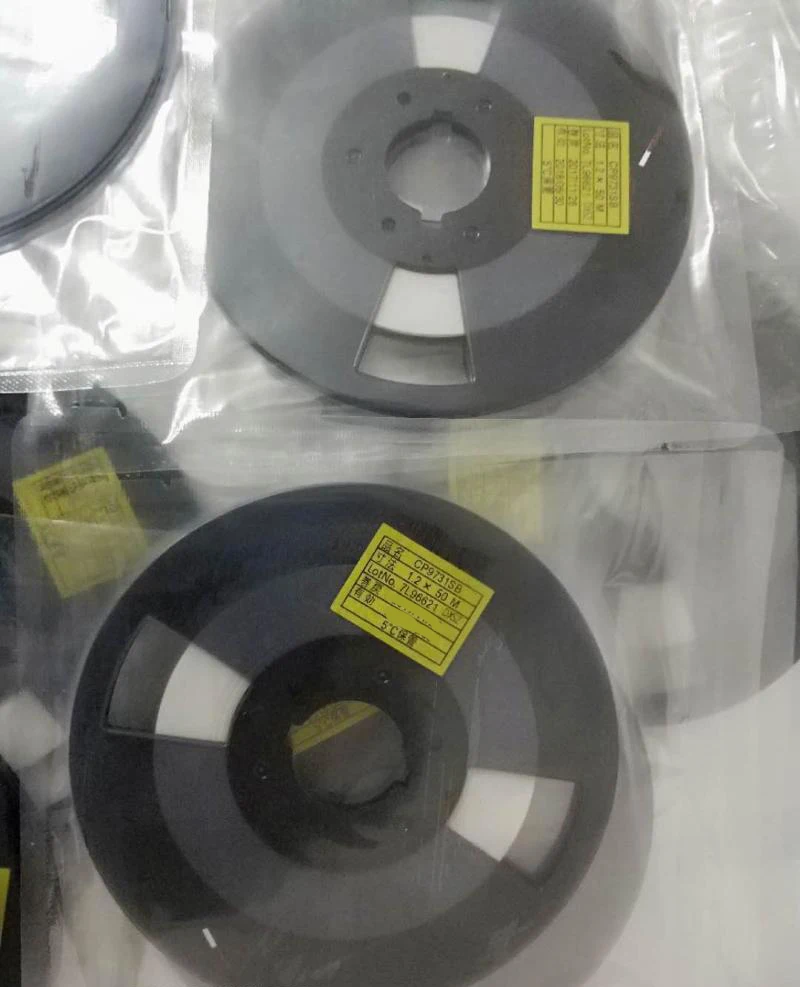

SONY ACF в основном состоит из полимерного клея и токопроводящих частиц. В дополнение к влагостойкой функции клея для смолы, термостойкие и изоляционные функции в основном используются для фиксации относительного положения электродов между микросхемой ИС и подложкой, И Обеспечьте зону соприкосновения между поддерживающим давление электродом и токопроводящими частицами. Как правило, смолы подразделяются на два типа: термопластичные смолы и термореактивные смолы. Термопластичные материалы в основном обладают низкими температурами, быстро и легко перерабатываются. Однако они также имеют недостатки высокой тепловой экспансии и высокой гигроскопичности, что делает их восприимчивыми к ухудшению при высоких температурах и не отвечает требованиям надежности и надежности. Термореактивные смолы, такие как эпоксидная смола и Полиимид, имеют преимущества устойчивости к высоким температурам, низкого теплового расширения и низкой гигроскопичности, но при высоких температурах обработки и сложности переработки, но их преимущества все еще высоки. В настоящее время используются наиболее широко используемые материалы. Что касается токопроводящих частиц, то гетерогенная проводимость в основном зависит от скорости наполнения токопроводящих частиц. Хотя проводимость Анизотропной Проводящей пасты увеличивается по мере увеличения скорости наполнения токопроводящих частиц, это также увеличивает вероятность того, что токопроводящие частицы будут соприкасаться друг с другом, чтобы вызвать короткое замыкание. Кроме того, распределение и однородность размера частиц проводящих частиц также влияют на гетерогенные характеристики проводимости. Как правило, токопроводящие частицы должны иметь хорошую однородность и округлость по размеру, чтобы обеспечить равномерность площади соприкосновения между электродом и токопроводящими частицами, поддерживая одинаковое сопротивление, И в то же время избегая частичных электродов, не контактирующих с токопроводящими частицами, приводя к разрыву цепи. Ситуация произошла. Общий диапазон размеров частиц составляет от 3 до 5 мкм. Слишком большие токопроводящие частицы уменьшают количество частиц, контактируемых с каждым электродом, и в то же время это легко вызовет короткое замыкание токопроводящих частиц соседних электродов; слишком мелкие токопроводящие частицы легко формируются. Проблема агрегирования частиц приводит к неравномерному распределению частиц. Что касается типа токопроводящих частиц, то в настоящее время используется в основном металлический порошок и полимерное пластиковое покрытие поверхности шарика. Обычно используются металлические порошки, такие как никель (Ni), золото (Au), никелированное золото, серебро и сплавы олова. В настоящее время под тенденцией тонкого шага, такой как анизотропный проводящий клей, используемый в конструкции COF и COG, многоповерхностный никелированный позолоченный полимерный пластиковый порошок из токопроводящих частиц характеризуется тем, что пластиковый сердечник обладает сжимаемостью, что увеличивает площадь контакта между электродом и проводящими частицами, уменьшение сопротивления; В то же время тепловое расширение пластикового сердечника и основания из смолы относительно близки, И токопроводящих частиц можно избежать в условиях высокой или низкой температуры в тепловом цикле и в условиях теплового удара. Разница в тепловом расширении основания смолы уменьшается с площадью соприкосновения между электродами, что приводит к увеличению сопротивления и даже разрыву цепи.
