1 шт.лот HC-SR501 настроить ИК пироэлектрический инфракрасный PIR датчик движения Детектор модуль для arduino для raspberry pi наборы

1 шт.лот HC-SR501 настроить ИК пироэлектрический инфракрасный PIR датчик движения Детектор модуль для arduino для raspberry pi наборы

Name: 🛍 1 шт.лот HC-SR501 настроить ИК пироэлектрический инфракрасный PIR датчик движения Детектор модуль для arduino для raspberry pi наборы
Brand: Активные компоненты
SKU: 33054839441
Price: 46.74 RUB
Availability: InStock
Rating: 5 (77 reviews)

45 Отзывов

76 Заказов

46,74₽

В наличии!

Перейти

AGUHAJSU Global purchase Store - Надежность 95.75%

Более 4358 подписчиков, дата открытия магазина 08.06.2016

Положительные оценки: 97% (11298)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 94%

Последнее обновление: 11.09.2024

1 шт.лот HC-SR501 Регулировка ИК пироэлектрический инфракрасный дат...

1К Отзывов

3К Заказов

46,74₽

Посмотреть

Последнее обновление: 11.09.2024

Модуль детектора движения для arduino raspberry pi, 1 шт.лот, с ИК-...

9 Отзывов

15 Заказов

43,83₽

Посмотреть

Последнее обновление: 21.09.2024

Модуль детектора движения для arduino raspberry pi, 1 шт.лот, с ИК-...

5 Отзывов

12 Заказов

39,15₽ -1.04%

Посмотреть

Последнее обновление: 10.09.2024

Модуль детектора движения для arduino raspberry pi, 1 шт.лот, с ИК-...

3 Отзывов

4 Заказов

46,75₽

Посмотреть

Последнее обновление: 23.04.2022

1 шт.лот HC-SR501 Регулировка ИК пироэлектрический инфракрасный дат...

1 Отзывов

4 Заказов

42,57₽

Посмотреть

Последнее обновление: 10.09.2024

1 шт.лот HC-SR501 Регулировка ИК пироэлектрический инфракрасный PIR...

0 Отзывов

4 Заказов

46,74₽ -1.1%

Посмотреть

Последнее обновление: 10.09.2024

Модуль детектора движения для arduino raspberry pi, 1 шт.лот, с ИК-...

2 Отзывов

3 Заказов

47,07₽

Посмотреть

Последнее обновление: 06.10.2024

Модуль детектора движения для arduino raspberry pi, 1 шт.лот, с ИК-...

1 Отзывов

1 Заказов

44,27₽

Посмотреть

Последнее обновление: 28.05.2022

Модуль детектора движения для arduino raspberry pi, 1 шт.лот, с ИК-...

0 Отзывов

1 Заказов

67,33₽ -3%

Посмотреть

Последнее обновление: 07.04.2022

Особенности:

1. Автоматическая индукция: когда кто-то входит в диапазон индукции, введите высокий уровень, люди оставляют диапазон датчика автоматически задерживается высоко. Выход низкий.

2. Фоточувствительное управление (опционально): модуль предназначен для размещения, может быть установлен для фоточувствительного управления, сильный светильник в течение дня или без индукции. Фоточувствительное управление является необязательным, завод не устанавливал Фоточувствительный резистор. При необходимости, пожалуйста, купите отдельный Фоточувствительный резистор для установки.

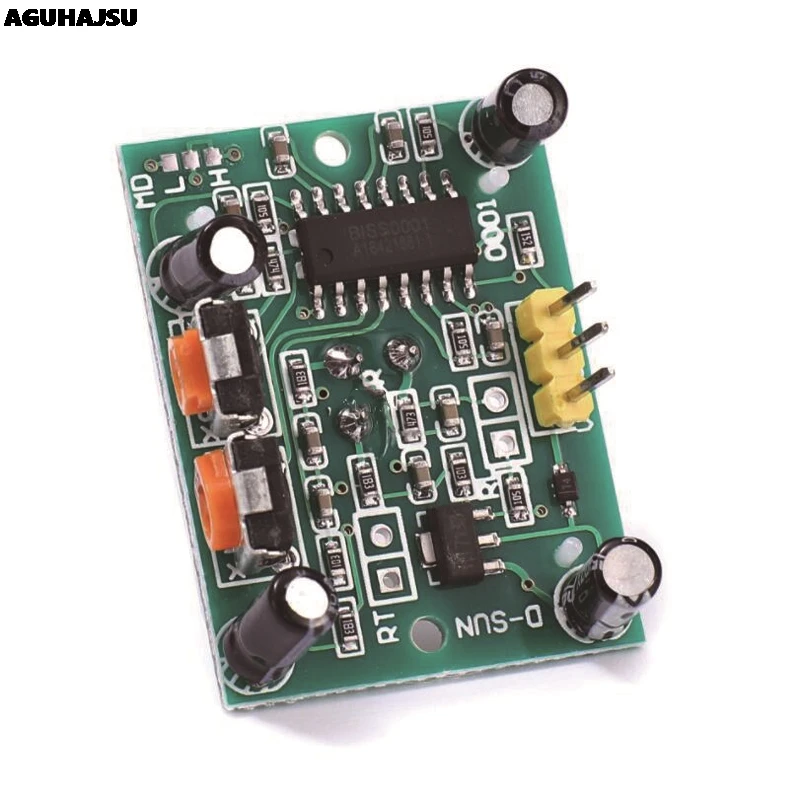

3. Два режима запуска: L не повторяется, H повторяется. Может быть выбран джемпер, по умолчанию H.

A. Невоспроизводимый режим запуска: индукционный выход высокий, время задержки истекает, выход автоматически изменится от высокого до низкого.

B. Повторный триггер: То есть, после обнаружения высокой выходной мощности, в период задержки, если человеческий организм в своем чувствительном диапазоне деятельности, его выход будет оставаться высоким до задержки после того, как человек оставит высокий уровень изменений на низком уровне (Модуль зондирования автоматически задерживает задержку после каждой активности человеческого организма и занимает время последнего действия в качестве исходной точки времени задержки).

4. Время индукционной блокировки (настройка по умолчанию: 3-4 секунды): после каждого чувствительного выхода (высокий уровень идет низко), за модулем датчика может последовать время блокировки, во время которого он ощущается, устройство не получает никаких звуковых сигналов. Эта функция может использоваться для достижения интервала между датчиком выходного времени и временем блокировки. Он может быть применен к продуктам интервального обнаружения. В то же время эта функция может эффективно подавлять все виды помех в процессе переключения нагрузки.

5. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию от 5 В до 20 В постоянного тока

6. Микропитание: токовый ток 65 Микроампер, особенно для сухих электрических продуктов с питанием от батареи.

7. Выходной сигнал высокого уровня: может быть легко с различными типами схем для достижения стыковки.

Инструкции по использованию:

1 индукционный модуль питания около одной минуты после времени инициализации, в это время модуль будет выводить 0-3 раза в минуту, минуту в режиме ожидания.

2. Светильник и другие помехи следует избегать непосредственно закрывать поверхность модуля объектива, чтобы не вводить помехи в сигнале для получения неисправности; Использовать окружающую среду, насколько это возможно, чтобы избежать

Свободный поток ветра, ветер вызовет помехи сенсору.

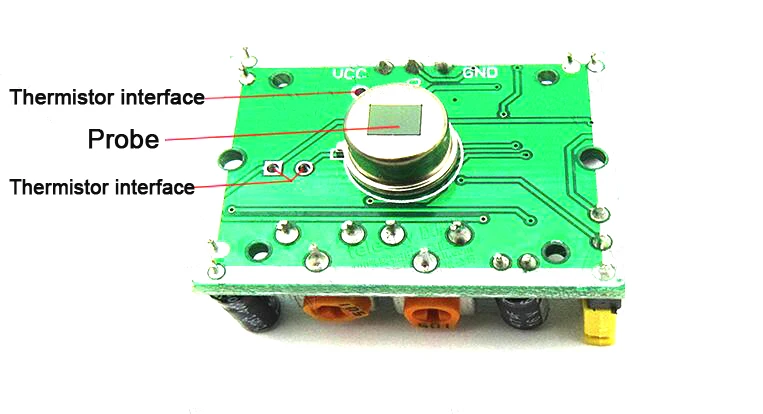

3. Модуль датчика с двухэлементным зондом, окно зонда прямоугольное, двойной элемент (A yuan B yuan) в более длинном направлении на обоих концах, когда тело слева направо

Или справа налево через инфракрасный спектр, чтобы достичь двойного времени, разница в расстоянии, чем больше разница, тем более чувствительной индукции, когда тело от передней до зонда

Головка или сверху вниз или снизу в верхнем направлении, двойной элемент не может обнаруживать изменения инфракрасного спектрального расстояния, нет никакой разницы, поэтому датчик нечувствителен или нет Работает, поэтому датчик должен быть установлен таким образом, чтобы направление зонда было двойным и направление человеческой деятельности максимально параллельно, чтобы гарантировать, что тело было Через

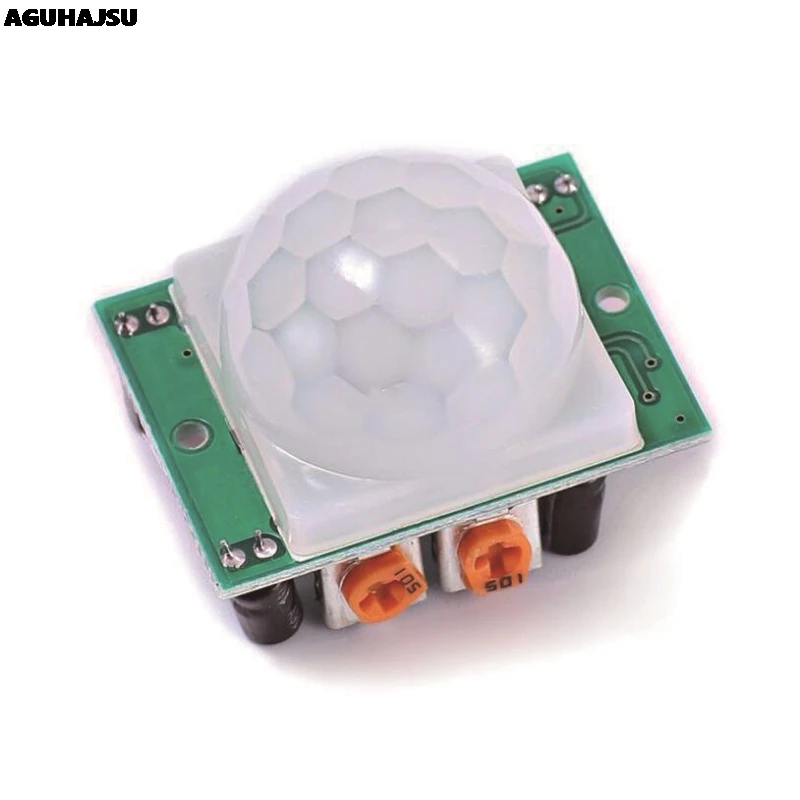

Зонд двойного элемента индукции. Для увеличения диапазона угла зондирования в этом модуле используется Круглый Объектив, а также четыре стороны зонда чувствительны, но левая и правая стороны все еще

Однако, по сравнению с верхним и нижним направлением двух индукционных диапазонов, чувствительность, установка должна по-прежнему стараться в соответствии с вышеуказанными требованиями.

При использовании следует обратить внимание на следующие моменты:

1. Напряжение постоянного тока должно соответствовать нашим требованиям, слишком высокий и слишком низкий будут влиять на производительность модуля, но также требуется источник питания должен быть хорошим регуляторным фильтром, таким как питание от USB компьютера, мобильный телефон зарядное устройство источник питания, старый аккумулятор с напряжением 9 в не в состоянии удовлетворить требования к работе модуля, Рекомендуется, чтобы клиенты использовали силовой трансформатор и регулятор через трехклеммный регулятор напряжения, а затем через 220 мкФ и 0,1 мкФ конденсаторный блок питания фильтра.

2. Хотя тело человека не находится перед модулем, но тело человека из модуля слишком близко к модулю также может быть вызвано выходом датчика, А также отладка человеческого тела не прикасайтесь к части цепи, также повлияет на работу модуля, Более научный подход заключается в выводе светодиодный или мультиметр, модуль, покрытый газетой, люди покидают комнату, поэтому 2 минуты, чтобы увидеть, был ли модуль или есть выход?

3. Модуль не принимает нагрузку, чтобы работать должным образом, подключен к нагрузке после работы хаоса, одна из причин заключается в том, что мощность очень мала, потребляемая мощность нагрузки, нагрузка, вызванная колебаниями напряжения, вызванными неисправностью модуля, Другая причина заключается в нагрузке, мощность будет иметь помехи в работе, такие как реле или Электромагниты и другие индуктивные нагрузки будут производить обратную электродвижущую силу, 315 м пластина излучения будет иметь электромагнитное излучение и другие работы будут влиять на модуль. Решение заключается в следующем: A, Силовая часть индукторного фильтра. B, используя нагрузку и модуль с использованием различных методов напряжения, таких как: нагрузка с использованием рабочего напряжения 24 В, модуль использует Рабочее напряжение 12 В, во время которых используется изоляция трехклеммного регулятора. C: Используйте больший источник питания.

4. Модуль датчика человеческого тела может работать только в помещении, и Рабочая среда должна избегать солнца, сильный прямой светильник, Если рабочая среда имеет сильные радиочастотные помехи, вы можете использовать защитные меры. Чехол с сильным воздушным помехом закрывает двери и окна или предотвращает конвекцию. Индукционная область, чтобы избежать облицовки нагревательных приборов и предметов, а также легко накручивать мусор и одежду.

5. Модуль датчика человеческого тела рекомендуется установить в герметичную коробку, в противном случае может быть выходной сигнал.

6. Если угол обнаружения модуля датчика тела составляет менее 90 градусов, вы можете использовать непрозрачную клейкую ленту, чтобы отрезать объектив или вырезать объектив для достижения.

7. Модуль датчика человеческого тела с двойным элементом зонда, руки и ноги тела и направление движения головы и чувствительность датчика тесно связаны, И инфракрасный модуль определяет характеристики датчика не может точно контролировать расстояние.

8. Модуль зонда (PIR) может быть установлен на другой стороне печатной платы. Зонд также может быть расширен с двухъядерным экранированным кабелем, длина также должна быть менее 20 см.

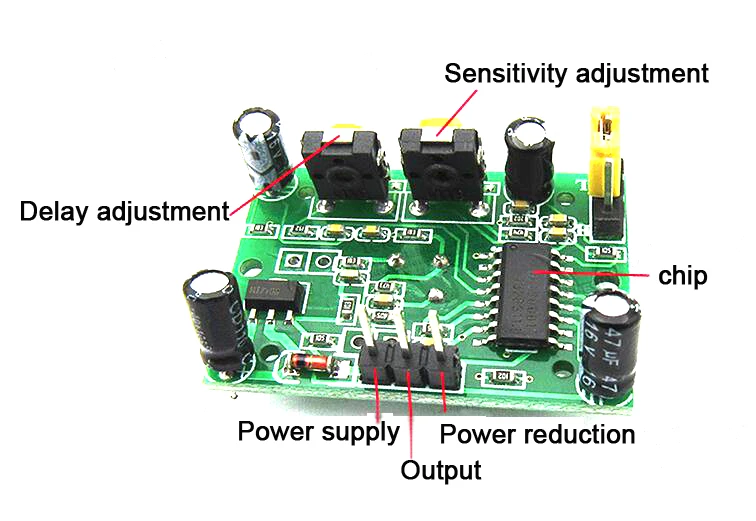

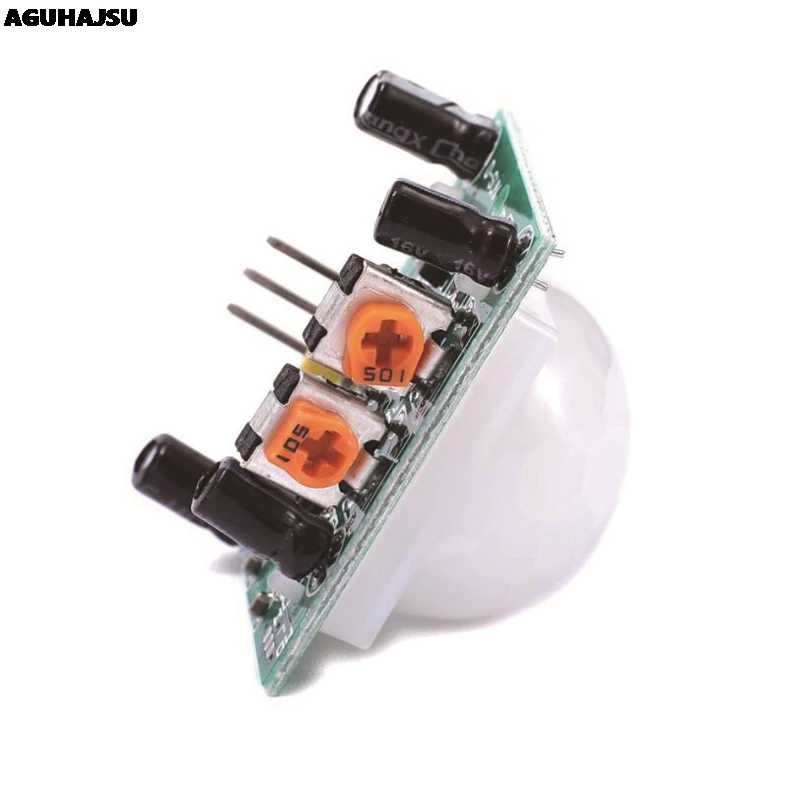

It has 3 pins. Vin (5V), Vout (GND) and digital signal. Also it has 2 potentiometers for sensitivity and delay

В интернете полно схем. надо помнить, что он сразу срабатывает и висит в единице очень долго, можно подумать что сдох.

Вес логистики
0.001
Выход
Коммутирующий датчик
Индивидуальное изготовление
Да
Каждая упаковка
1
Материал
Полимер
Минимальная единица измерения
100000015
Название бренда
AGUHAJSU
Номер модели
HC-SR501

Основы
Датчик Холла
Применение
Температурный датчик
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
1
Размер логистики - длина (см)
1
Размер логистики - ширина (см)
1
Тип
Температурный датчик

Отзывы покупателей

M***c

Страна: RS Color: HC-SR501 Доставка: Cainiao Super Economy Global 12.11.2020

Продукт отличный, все хвалю за продавца, и продукт прибыл быстро

E***n

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 29.09.2020

Быстрая доставка до Москвы. Работоспособность пока не проверял.

M***v

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 07.12.2020

Работоспособность еще не проверял, надеюсь будет работать

M***y

Страна: IL Color: HC-SR501 Доставка: Cainiao Super Economy Global 13.12.2020

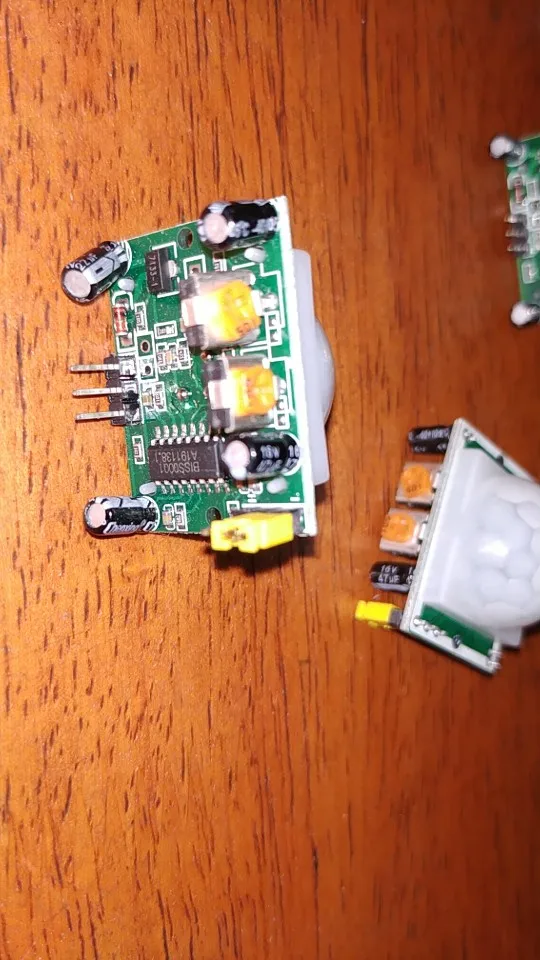

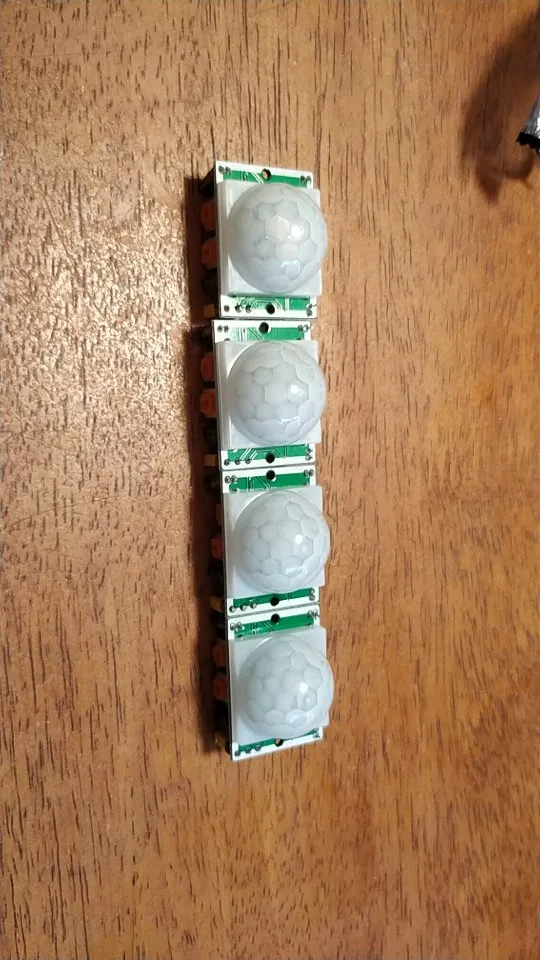

Заказал 3 датчика. Мы прибыли очень быстро, все в целом. Проверено! Датчики работают, пайка элементов отличная. Его цена просто отличная, и для правильной работы вам нужно доработать. Например, для настройки времени резистор очень чувствителен, я бы налез в обычный рабочий. И так, я очень доволен. Но есть один, но: цена за них от Alika, то же самое, если вы покупаете их в Минске. Я более приятен с Alika к заказу, если вам не нужно срочность...

Покупатель

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 06.11.2020

пришло на удивление быстро!

C***a

Страна: ES Color: HC-SR501 Доставка: Cainiao Expedited Economy 09.01.2021

Todo ok

A***v

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 18.12.2020

Хорошо!

V***y

Страна: UA Color: HC-SR501 Доставка: Cainiao Super Economy 03.01.2021

Действительно быстрая доставка (15 дней). Хороший продавец! Рекомендую...

A***v

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 28.09.2020

Доставка в Челябинскую область 14 дней. Проверил, на движение реагирует.

J***X

Страна: CH Color: HC-SR501 Доставка: 4PX Singapore Post OM Pro 24.11.2020

Хорошо получил, просто визуальное управление. Хороший продукт

V***y

Страна: CZ Color: HC-SR501 Доставка: Cainiao Super Economy Global 20.12.2020

Кажется нормальным, спасибо.

J***r

Страна: JP Color: HC-SR501 Доставка: Cainiao Super Economy for Special Goods 15.12.2020

Я очень доволен.

E***v

Страна: BG Color: HC-SR501 Доставка: Cainiao Super Economy Global 22.10.2020

быстрая доставка

P***o

Страна: US Color: HC-SR501 Bracket Доставка: Cainiao Super Economy Global 11.11.2020

Все хорошо, идеально

Покупатель

Страна: IL Color: HC-SR501 Доставка: Cainiao Super Economy Global 14.11.2020

Спасибо!

E***p

Страна: BE Color: HC-SR501 Доставка: Cainiao Super Economy Global 16.09.2020

Ок

D***h

Страна: LK Color: HC-SR501 Доставка: Cainiao Super Economy Global 11.12.2020

Как в описании

P***v

Страна: BG Color: HC-SR501 Доставка: Cainiao Super Economy Global 23.11.2020

Выглядит хорошо

S***h

Страна: LK Color: HC-SR501 Доставка: Cainiao Super Economy Global 11.10.2020

Получил, но упаковка не в порядке

E***v

Страна: RU Color: HC-SR501 Доставка: Saver Shipping 18.11.2020

Пришло быстро, ещё не проверял

A***v

Страна: RU Color: HC-SR501 Bracket Доставка: Cainiao Super Economy 18.12.2020

Хорошо!

P***o

Страна: US Color: HC-SR501 Доставка: Cainiao Super Economy Global 04.11.2020

Все хорошо, идеально

C***n

Страна: US Color: HC-SR501 Доставка: Cainiao Super Economy Global 18.12.2020

Как в описании. Спасибо.

R***v

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 09.01.2021
