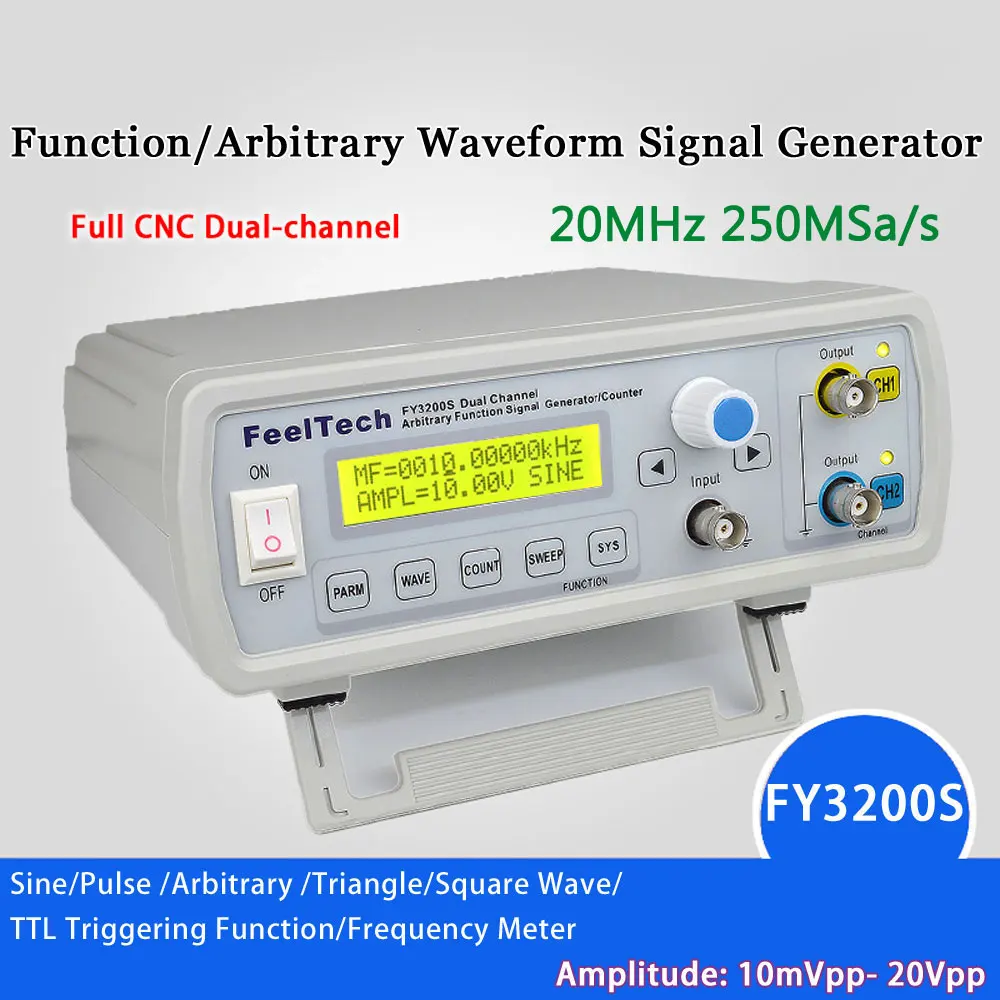

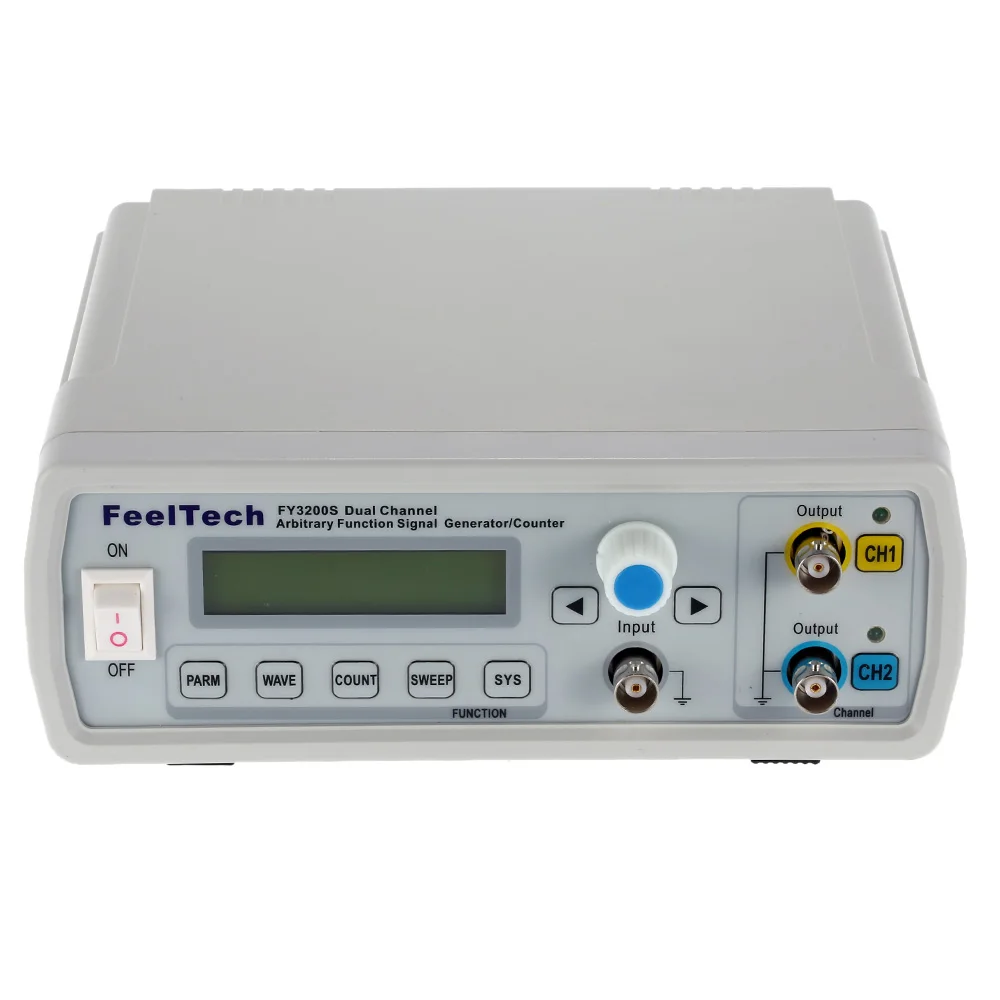

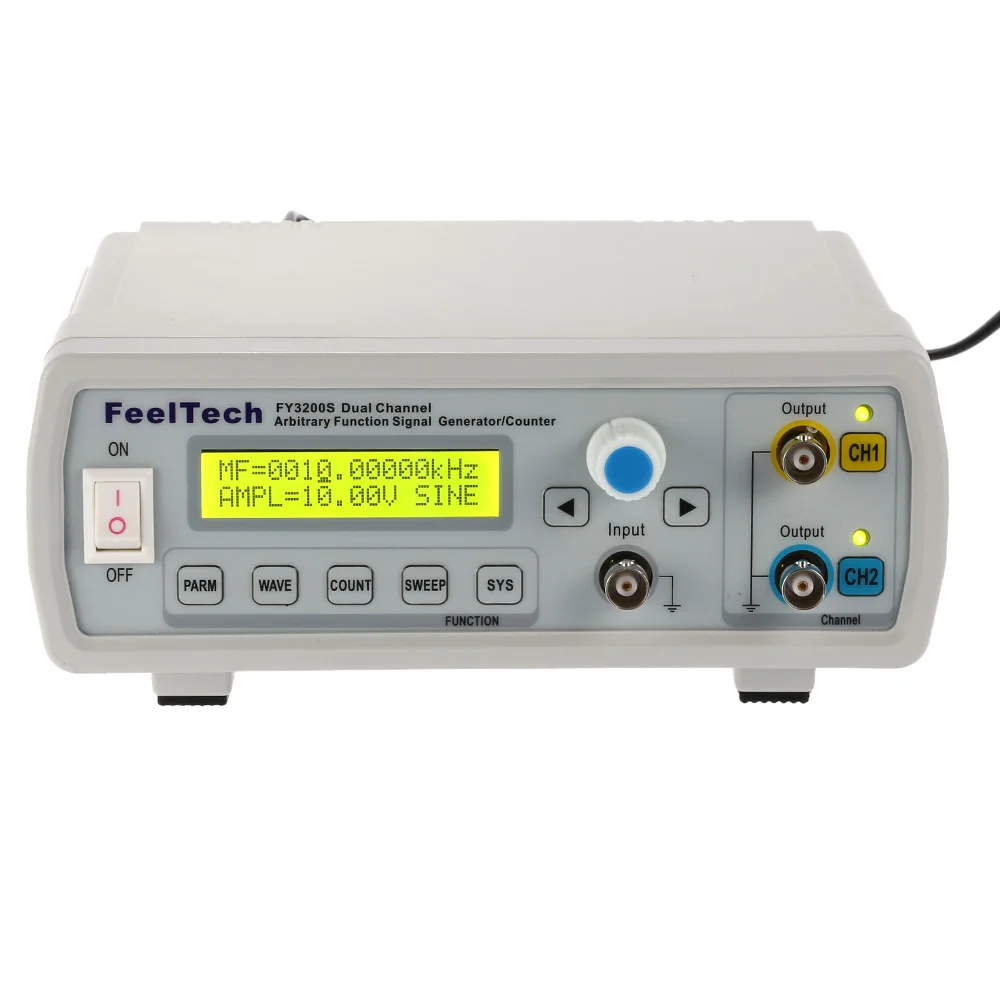

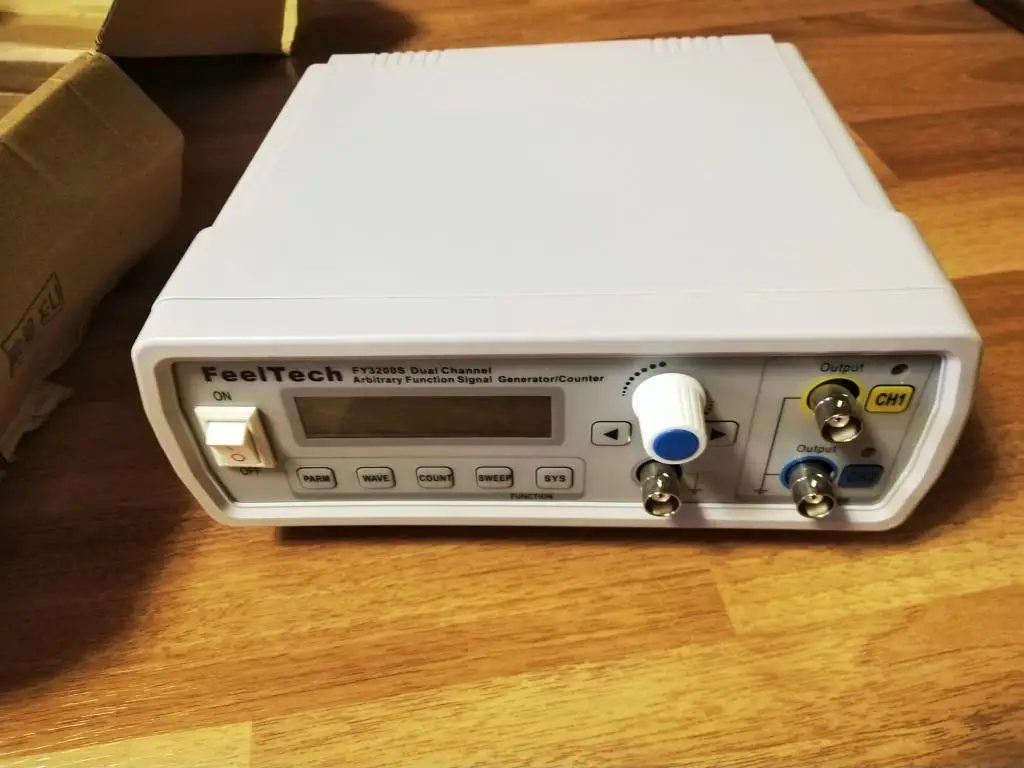

Цифровой генератор сигналов с функцией DDS, генератор произвольных волновых сигналов, измеритель частоты импульсов, Dual-channel12Bit Мвыб.с, Синусоидальная волна 24 МГц

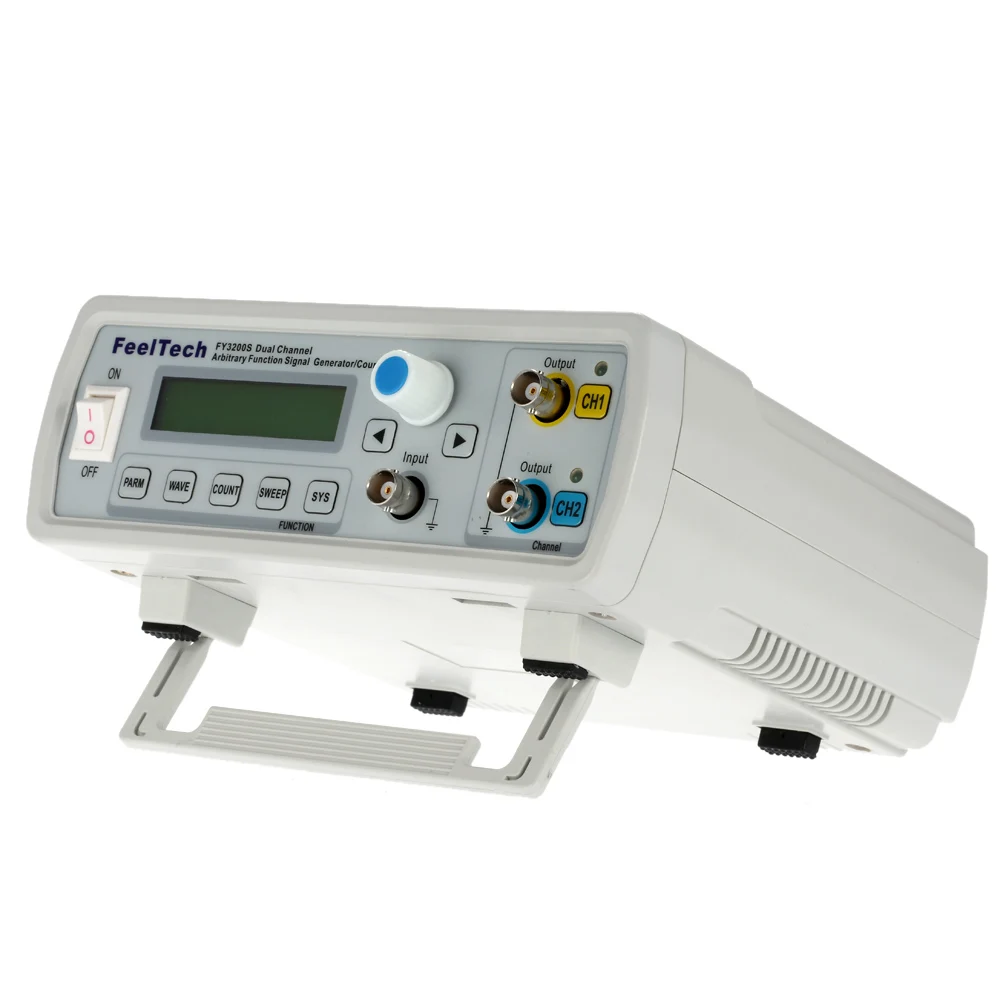

DDS функциональный генератор сигналов из этой серии является многофункциональным генератором сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это отличный испытательный или измерительный инструмент для инженера-электроники, электронной лаборатории, обучения и исследований.Особенности:Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.Поддерживает пользовательскую форму сигнала,Каждая Глубина памяти произвольной формы 2048*12 бит,250MSA/s частота дискретизации.С функцией импульсного потока, ручным триггером, внутренним триггером CH2 и внешним триггером, тремя режимами триггера, которые позволяют устройству на любой выход 1 ~ 1048575 произвольных импульсов.Функции измерения:100 МГцЧастотный счетчик и функция счетчика.Амплитудный диапазон выхода сигнала10mVpp- 20Vpp, Смещение DC Диапазон регулировки-10В до 10V, Разрешение 0,1 V.Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.Генератор сигналов до12 битШирокий, выходной сигнал более деликатный, искажение формы волны низкое.С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.Высокочастотная точность и разрешение:Точность частоты до 10 ^(-6), общий диапазон разрешения частоты 10 МГц.Функция отслеживания:Встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.Особенности сканирования:Частотная Линейная развертка и логарифмическая функция развертки, начальные и конечные точки сканирования могут быть установлены свободно.Особенности хранения:Может хранить 20 групп параметров, установленных пользователем.Управление: управление ключом, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки.Защита от перенапряжения на входе: расширенный диапазон входного напряжения AC85V до AC260V широкого напряжения.Защита от короткого замыкания на выходе: все выходы сигнала могут работать выше 60 с в ситуации короткого замыкания.Характеристики:

Параметры частоты

Частотный диапазон

Синусоидальная волна

Нормальные режимы (опционально): 0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 20 МГц/0 Гц ~ 24 МГц

Квадратная волна

0 Гц ~ 6/20/24 МГц

Треугольная волна

0 Гц ~ 6/20/24 МГц

Другие формы волны

0 Гц ~ 6/20/24 МГц

Минимальное разрешение частоты

10 МГц (0,01 Гц)

Точность частоты

(+/-)5*10 ^(-6)

Стабильность частоты

(+/-)2*10 ^(-6)/3 часа

Диапазон регулировки фазы

0 ~ 359 °

Разрешение фазы

1 °

Параметры формы волны

Типы выходного сигнала

Синус/треугольник/квадрат/Пилообразная/импульсная волна, лориентский пульс, многотоновый, случайный шум, электрокардиограмма, трапециевидный пульс, симплектический пульс, узкий пульс, гауссийский белый шум, Амплитудная модулированная Форма волны,Частотная модулированная Форма волны и пользовательская определенная форма волны

Синусоидальная волна

Гармонические искажения ≤ 0.8% (частота вращения 1 кГц)

Квадратная волна

Время подъема/падения

≤ 20 нс (частота 100 кГц, 10 ВПП)

Overshoot

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Импульсная волна

Диапазон регулировки ширины импульса

10nS ~ 1S

Время подъема/падения

≤ 20 нс

TTL выход

Амплитуда уровня

> 3Vpp

Разветвителя

> 20 TTL нагрузка

Время подъема/падения

≤ 20 нс

Выход CMOS

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Уровень подъема/вниз время

≤ 20 нс

Сигнал на выходе

Выходное сопротивление

50Ω(+/-10%) (Типичный)

Амплитуда выхода

≥ 20Vpp (без нагрузки)

Защита

Выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки

Смещение постоянного тока

Диапазон регулировки смещения

(+/-10V

Офсетное разрешение

0,1 в

Внешние измерения

Диапазон измерения частоты

Время ворот = 1S 1 Гц-100 МГц

Диапазон входного напряжения

1Vpp ~ 20Vpp

Диапазон подсчета

0 ~ 4294967295

Регулярные измерения

Разрешение 20ns, Макс. Измеряется 20s

Функция сканирования

Режим сканирования

Линейная развертка, логарифм развертка

Сканирующий объект

Частота

Время сканирования

1s-999s/шаг

Диапазон настройки частоты

Начальную точку и конечную точку можно установить произвольно

Диапазон сканирования частоты

Он определяется настройками параметров развертки

Общие параметры

Память

Количество

20

Расположение

От M0 до M19 (01 для значения по умолчанию)

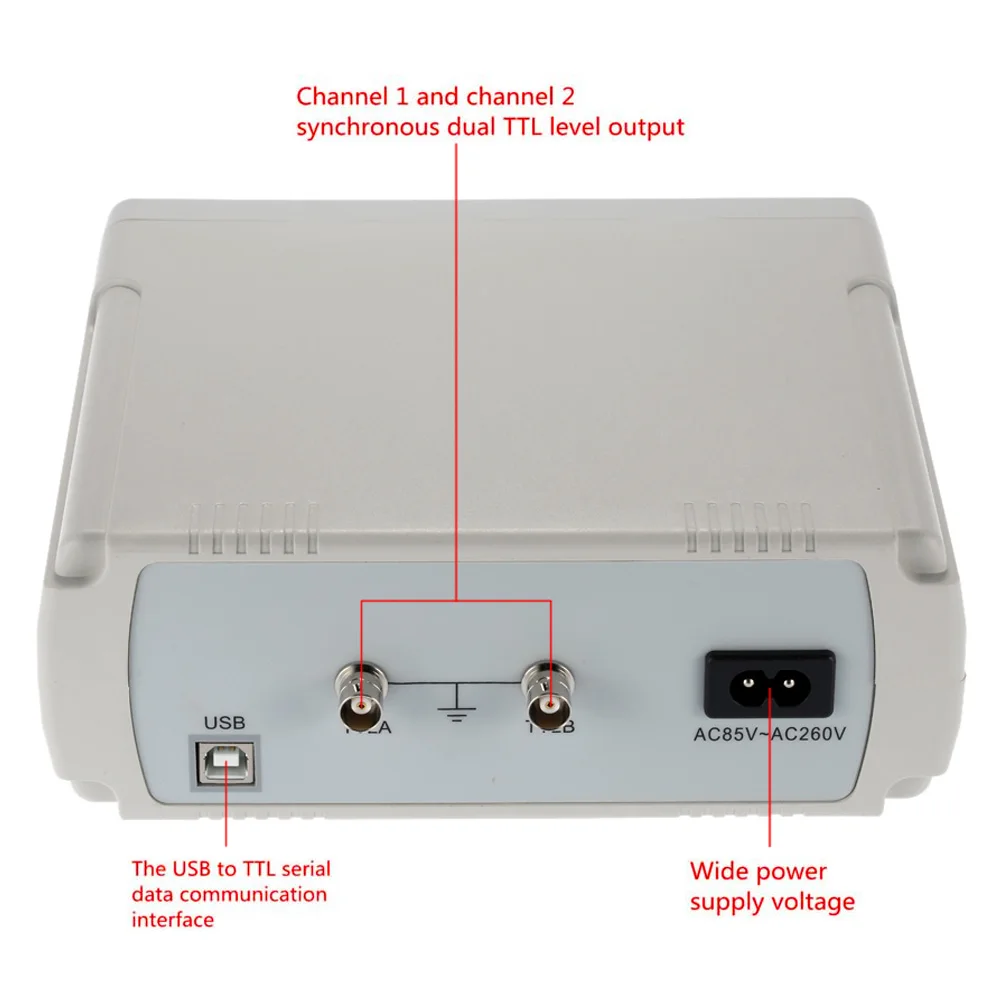

Интерфейс

Режим интерфейса

Использование USB в последовательном интерфейсе

Скорость связи

9600bps

Протокол

Режим командной строки, протокол полностью открыт

Питание

Диапазон напряжения

85 В-260 В переменного тока

Дисплей

Тип дисплея

ЖК-дисплей 1602

Защита окружающей среды

Температура: 0 ~ 40 °C

Влажность: <80%

Размеры

19*18*7 см/7,5*7 * 2.75in (L * W * H)

Вес

577 г/20,36 унций

Посылка с размером

25*21*9,5 см/9,84*8,27*3,74 дюйма (Д * Ш * В)

Вес посылка

913 г/32,23 унций
