Спасибо за использование этого продукта нашей компании. Контроллер PTR4-SP можно установить 99 групп времени (шагов), на каждом шаге можно установить переключатель «Вкл/Выкл» (закрыть или открывать), используйте внешний сигнал входного напряжения или переключатель, чтобы добиться многих функций. Контроллер может использоваться для управления четырьмя соленоидными клапанами-связью, последовательным Управлением как PLC и т. д.
Запуск запуска
1. Нагрузка 1, открытая нагрузка 2 off, нагрузка 3 open, нагрузка 4 off, задержка 10 секунд;
2. Нагрузка 1 с нагрузкой 2 с открытой нагрузкой 3 с нагрузкой 4 с задержкой открытия 5,5 секунды;
3. Нагрузка 1 открытая нагрузка 2 открытая нагрузка 3 открытая нагрузка 4 открытая задержка 2 минуты;
4. Нагрузка 1 off, нагрузка 2 off, нагрузка 3 off, нагрузка 4 pass, задержка 30 секунд;
5. Нагрузка 1, открытая нагрузка 2 ВЫКЛ, нагрузка 3 Выкл, нагрузка 4 Выкл, задержка 15 секунд;
......
N. Повторите первый шаг.

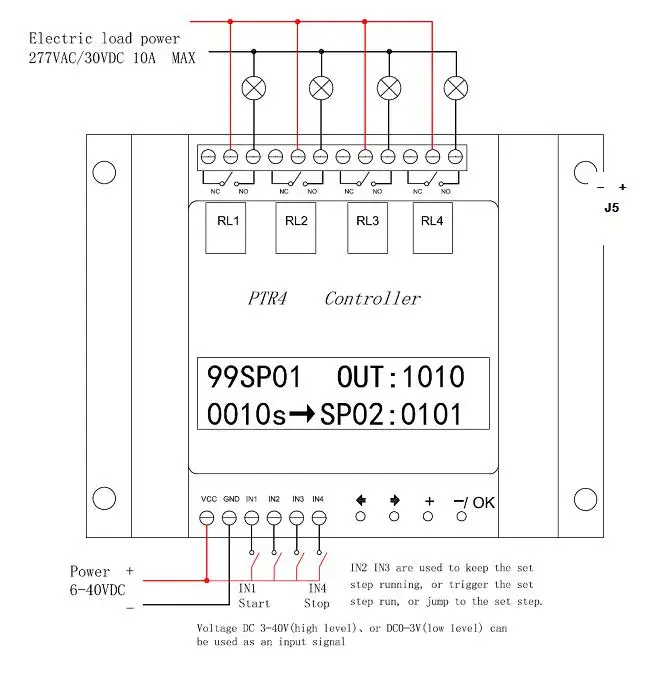

Схема подключения:
В случае ошибки печати или перевода приносим извинения за доставленные неудобства.
1. Особенности:

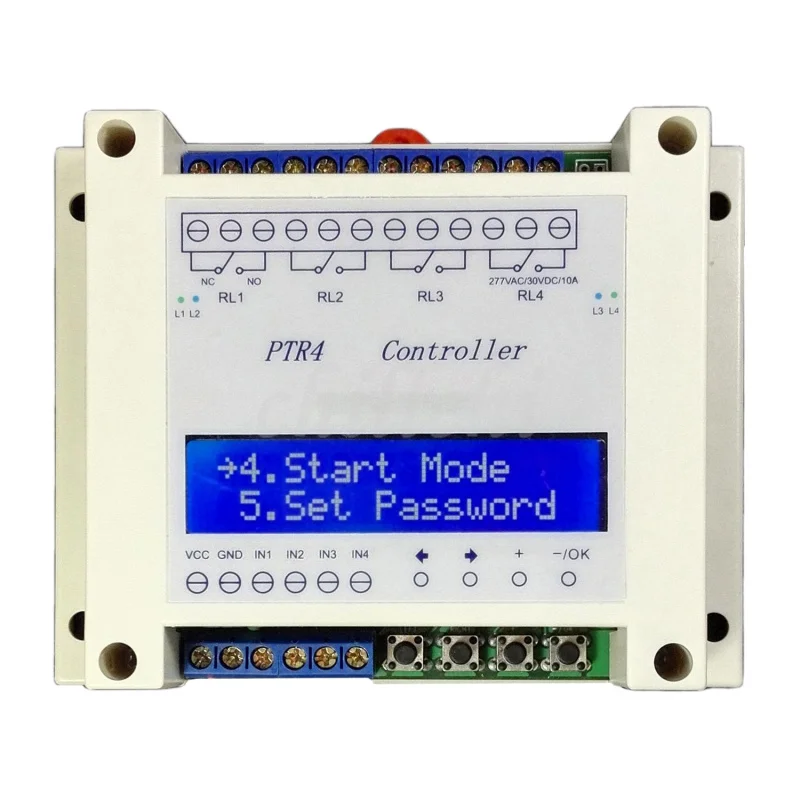

1) Промышленные ЖК-дисплеи, устанавливаемые кнопками, простые в использовании, имеют функцию сброса.
2) Высокопроизводительные микроконтроллеры, промышленная надежность, высокая технологическая стабильность, низкое энергопотребление, функция защиты от обратной мощности, предотвращающая перенапряжение тока.
3) Четыре реле, каждая группа реле имеет общие и нормально открытые, нормально замкнутые контакты, 4 комплекта преобразования;
4) Время 99 групп, диапазон каждого таймера: 0,1 секунд ~ 9999 минут, общее количество петель регулируется от 0 до 9999 («0» означает постоянную работу петель);
5) Каждый шаг можно настроить на циклический прыжокБежать вперед0-999 раз, 20 слоевГнездоПоддержка петель (рис. 2);
6) Внешний вход сигналов высокого и низкого уровня, достижение функции запуска, ожидание ввода для запуска, переход на другой шаг, остановка функций работы;
7) Пользователь может установить пароль, чтобы другие не могли изменить параметры настройки;
8) Размер корпуса 115*90*40 мм. Все настройки можно сохранить.
ВремяДиапазон: 0,1 секунд ~ 9999 минут, циклы 0 ~ 9999 раз
Рабочая мощность: 6 ~ 40 В постоянного тока
Параметры реле:
Четыре набора преобразований (обычно открываются и обычно закрываются)
Контактная нагрузка: 10 А/277 В переменного тока или 10 а/30 В постоянного тока, Контактное сопротивление: ≤ МОМ (1 а 6 В постоянного тока)
Механическая прочность: 10 миллионов
Прочность электричества:> 100000 (10A-250VAC)
'
