DPS3012 Постоянное Напряжение Ток понижающий Программируемый Блок питания понижающий преобразователь напряжения ЖК-вольтметр 32 В 12А
Примечание:

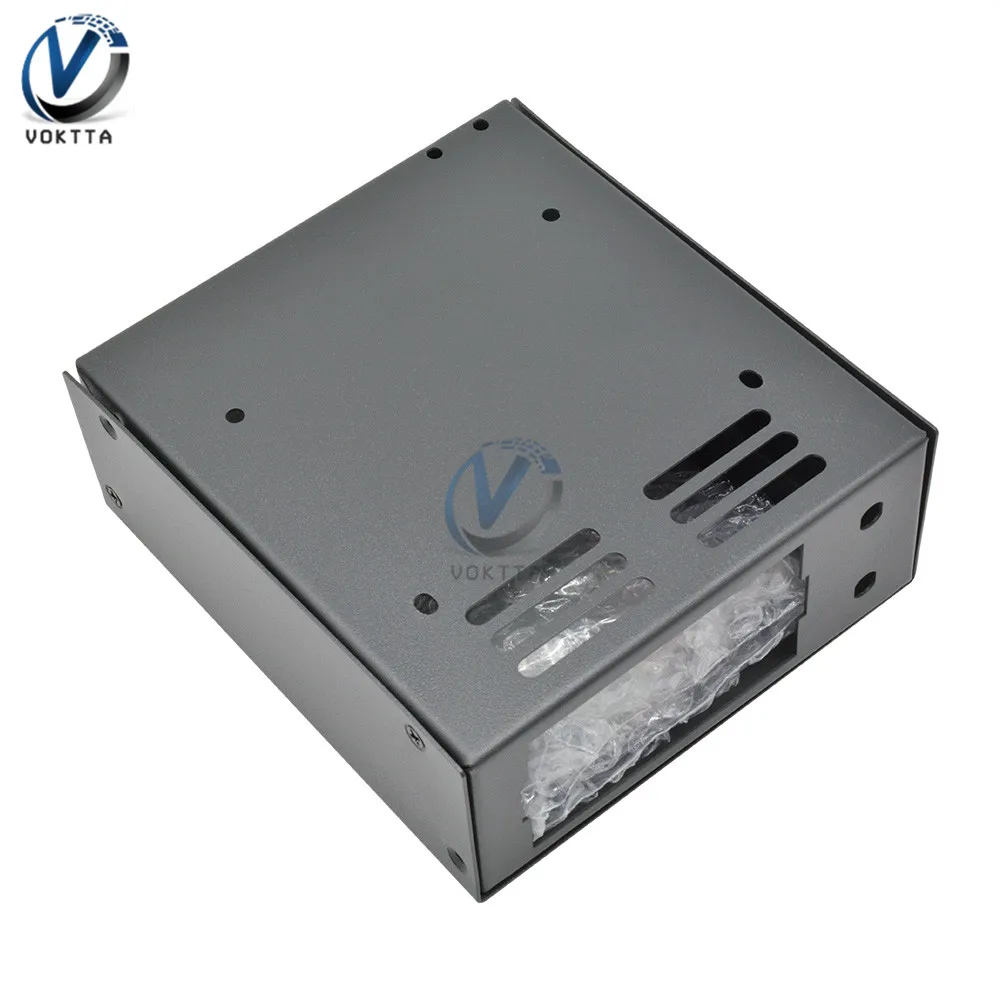

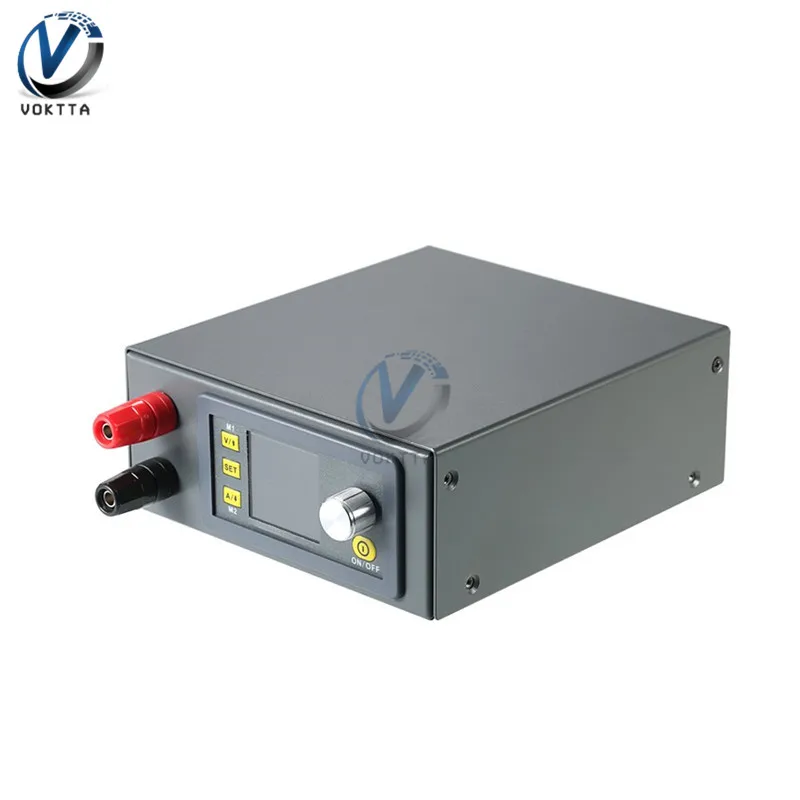

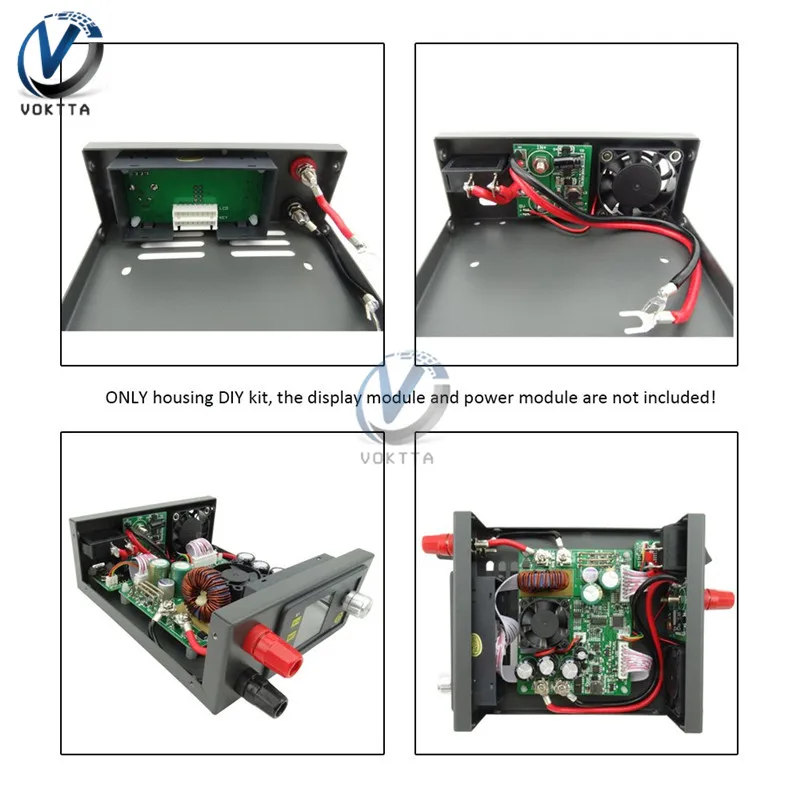

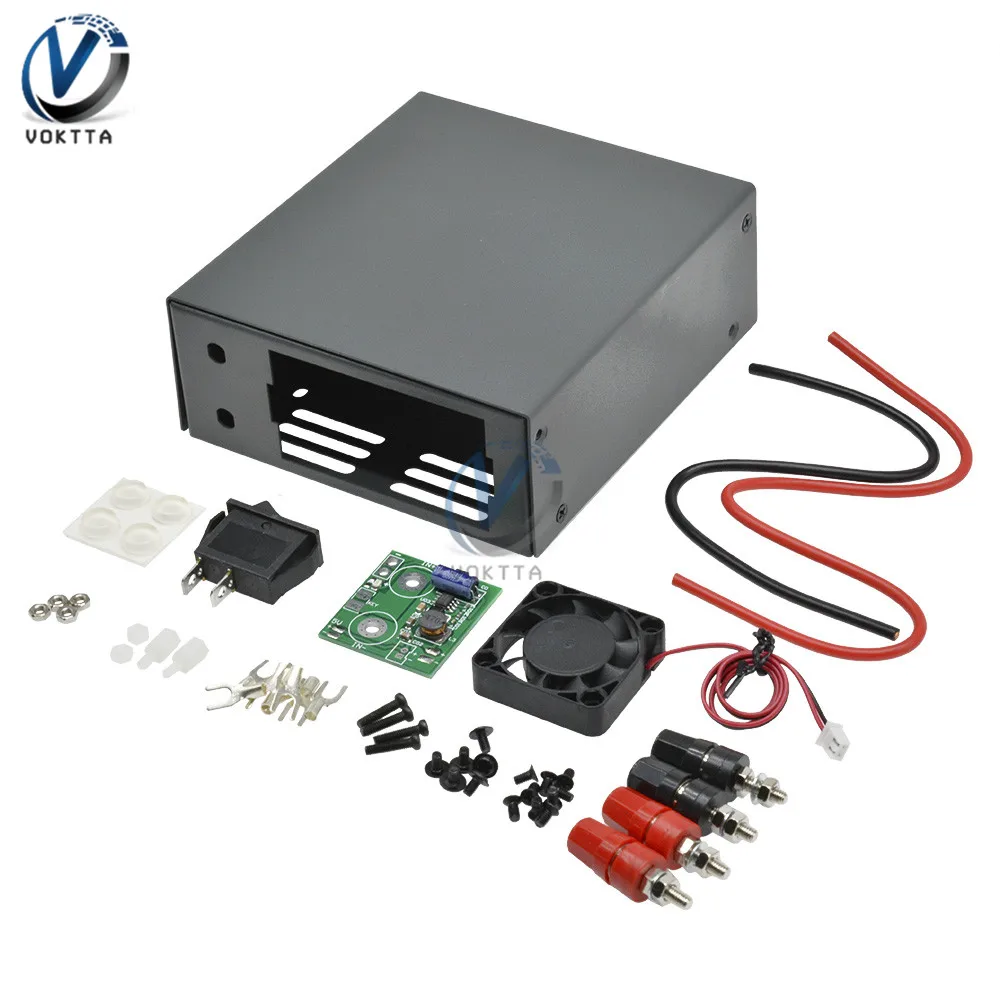

Один комплект (Чехол diy и модуль) не закончен, он нужен DIY для себя.
Общая информация:

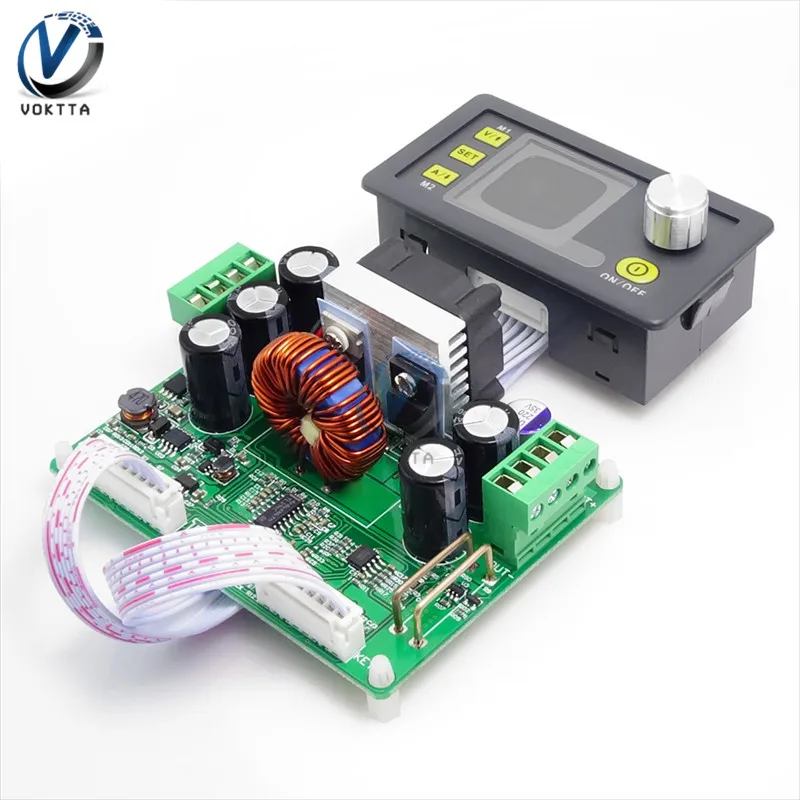

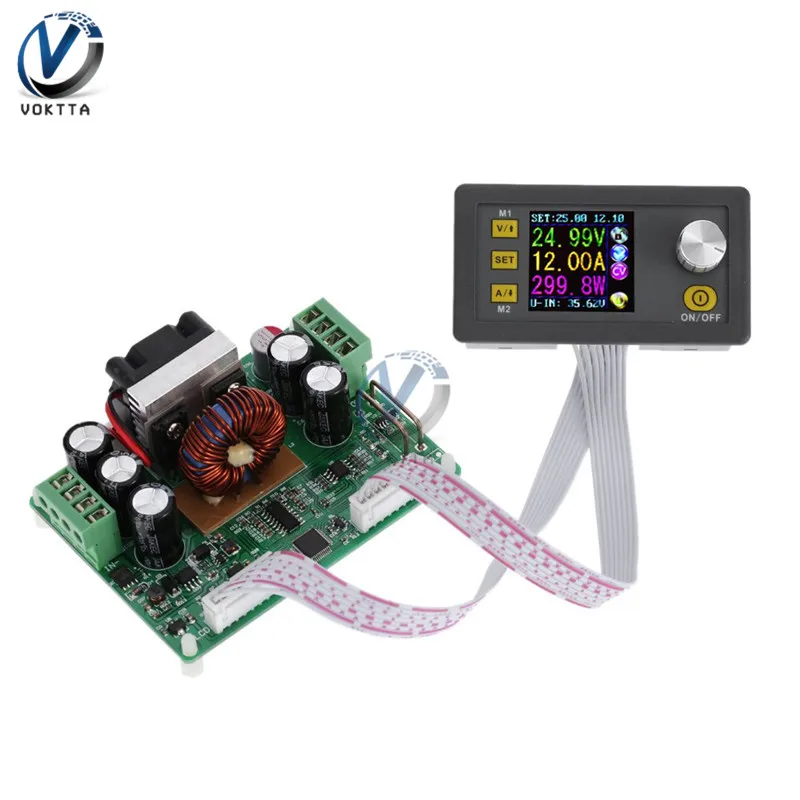

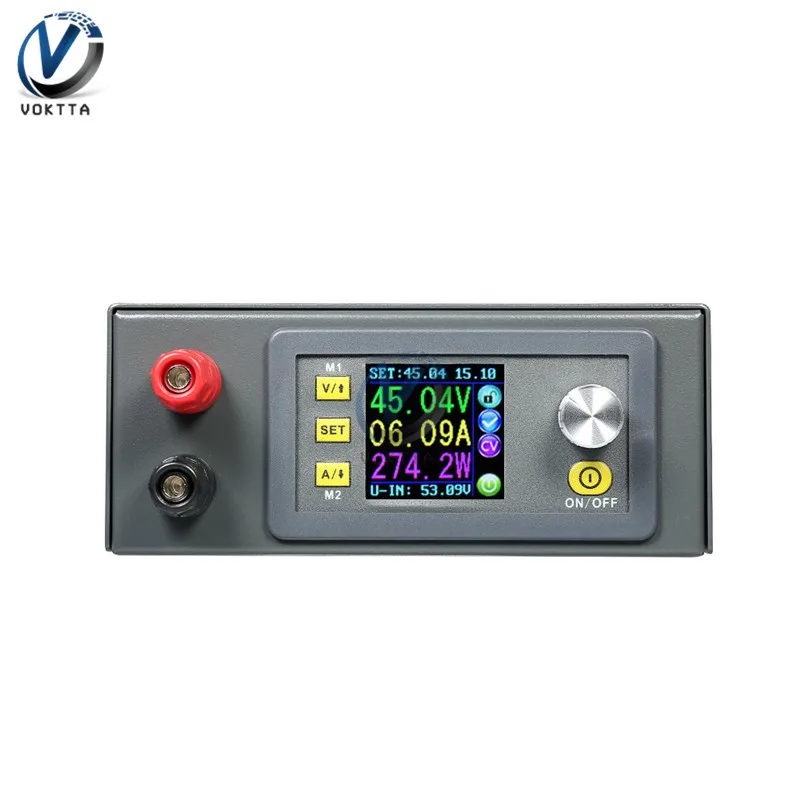

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его Регулируемый диапазон выходного напряжения 0-32,00 V, на каждом этапе изготовления обуви 0,01 V. Диапазон регулируемого выходного тока составляет 0-12.00A, шаг 0.01A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используются текущие группы данных. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется.
Технические параметры:
Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0-32,00 в
Выходной ток: 0-12.00A Диапазон выходной мощности: 0-384 Вт

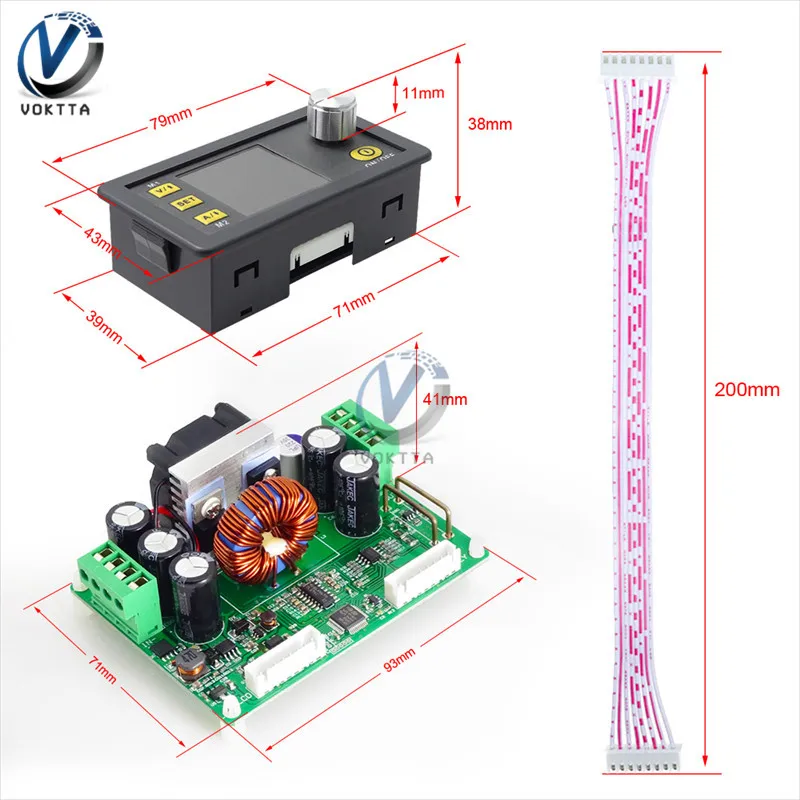

Вес изделия: около 225 г Размер модуля дисплея: 79*43*41 (мм) (Д * Ш * В)
Открытый размер: 71 мм * 39 мм размер модуля питания: 93*71*41 (мм) (Д * Ш * В)
Длина соединительной линии: 200 мм расстояние фиксированного отверстия: 86 мм, 64 мм
Выход разрешение напряжения: 0,01 V Выход текущее Разрешение: 0.01A
Точность выходного напряжения: ± (0.5% + 3 цифры) точность выходного тока: ± (0.5% + 5 цифр)
Примечание перед использованием:
1. Выход должен использоваться изолированно, не последовательно или параллельно, в противном случае он будет сожжен.
2. При подключении индуктивной нагрузки (например, двигателя) Максимальный рабочий ток составляет 1/3 диапазона. Не переживайте.
3. Перед использованием, пожалуйста, сначала Подключите все провода, затем включите входной источник питания, не включите входной источник питания, а затем подключите провод. В противном случае это приведет к повреждению предохранителя и MOS.
4. Когда вы получите продукт в первый раз, пожалуйста, не используйте руки, чтобы прикоснуться к компонентам, потому что статическое электричество человека может повредить некоторые чипы.
5. Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.
6. Если ток более 10 А или температура более 45 °C, вентилятор начнет работать. Когда температура более 65 ° c, модуль перестанет работать
7. Если вы используете AC-DC конвертера или трансформаторной катушки, добавьте выпрямитель (мост выпрямителя) и фильтр (более 4700 мкФ фильтрующий конденсатор). Если входной источник питания нестабильный, добавьте LC, L более 47 мкФ, C более 2200 мкФ.
