Последнее обновление: 19.03.2022
Описание:

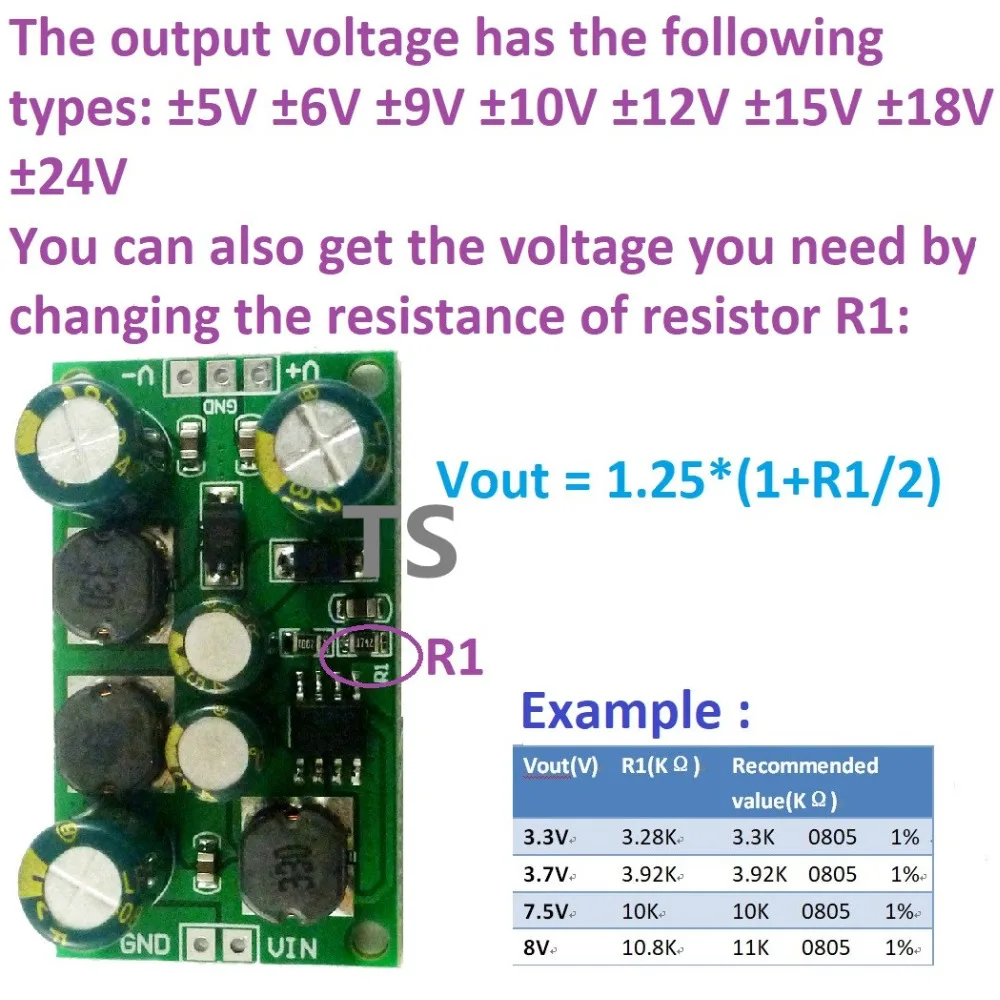

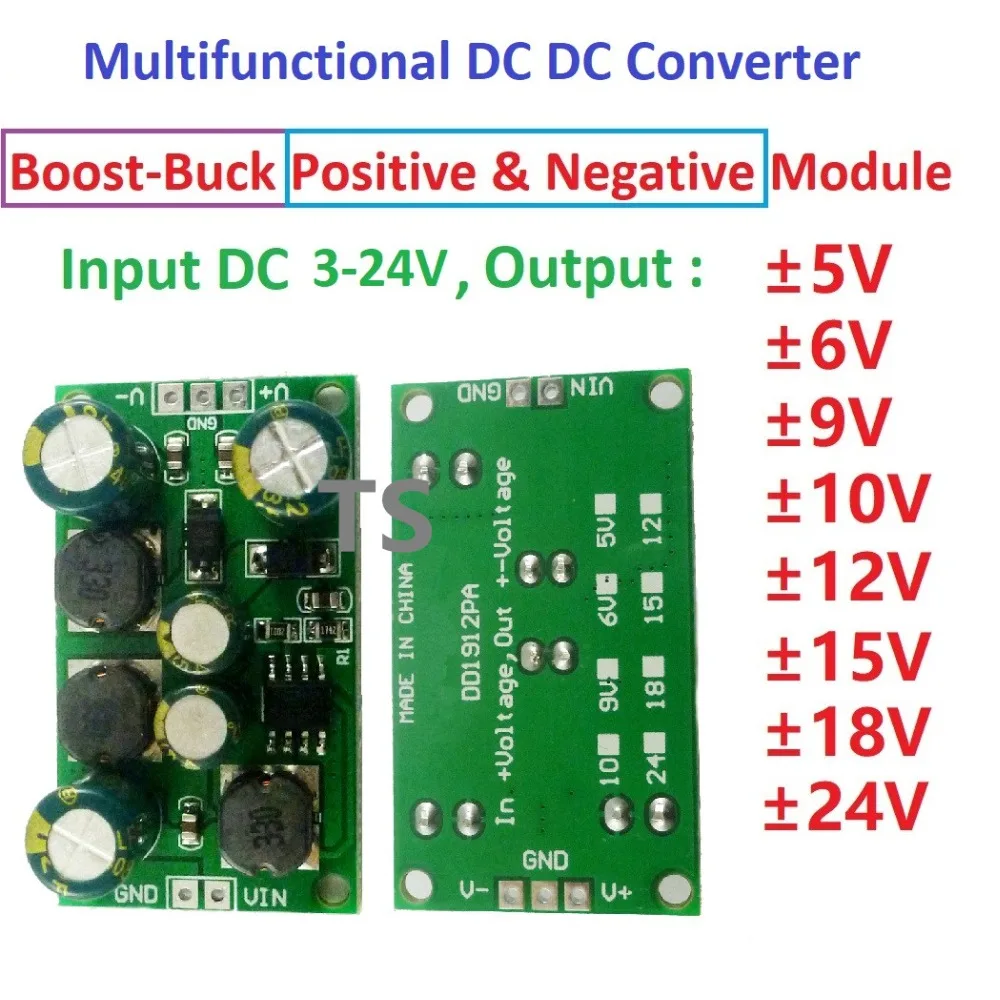

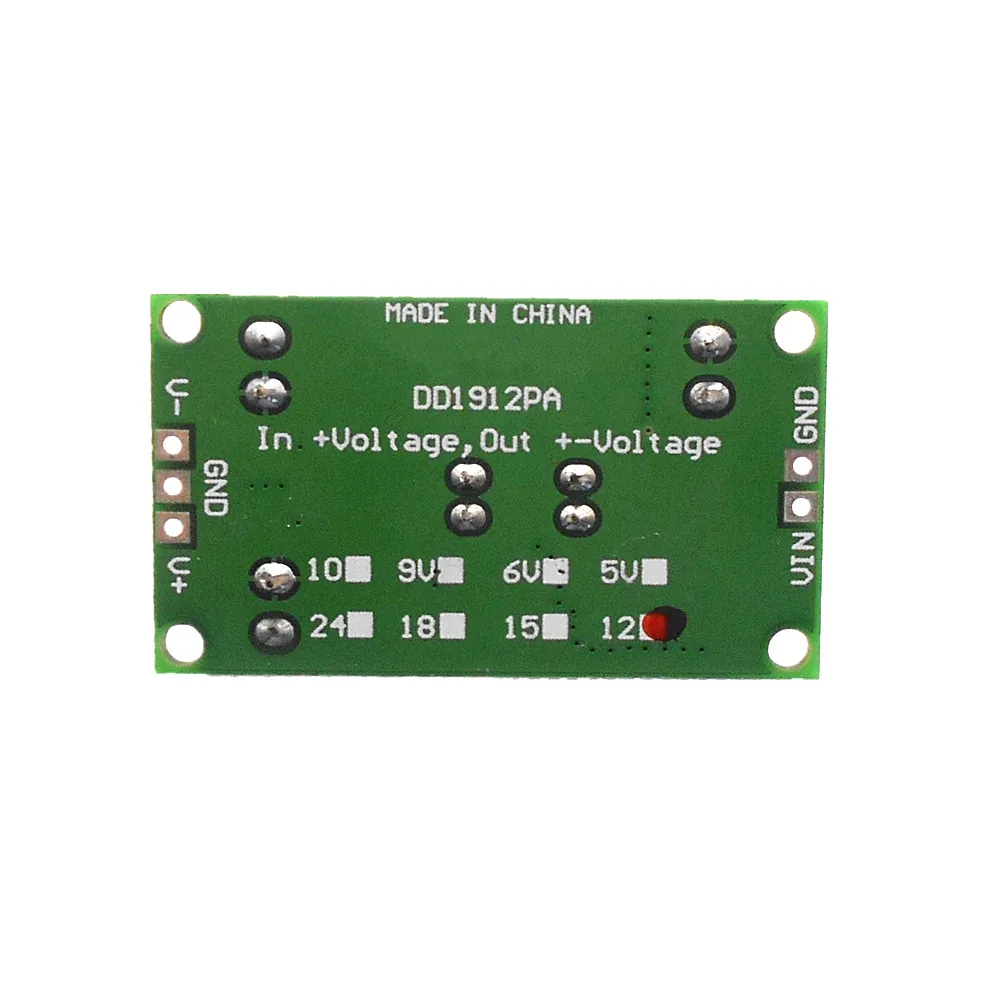

Входное напряжение 3 ~ 24 В, выход опционально ± 5 В/± 6 В/± 9 В/± 10 В/± 12 В/± 15 В/± 18 В ± 24 В
Максимальная выходная мощность: 1-8 Вт (для получения подробной информации, пожалуйста, смотрите описание внизу или обратитесь к нам за информацией.)
Эффективность преобразования: 70-90%
Потребляемый ток: 3-4mA
Точность: положительное напряжение ± 3%, отрицательное напряжение ± 5%
8 Вт DC-DC повышающий понижающий преобразователь Рабочая частота 400 кГц.
Рабочая температура окружающей среды: -40 ~ + 85 градусов Цельсия
Размер: 42x24x15 мм
Вес: 10 г
Высокая Эффективность до 90%
Встроенный компенсацию частоты
Встроенная функция мягкого пуска
Встроенная функция теплового отключения
Встроенная функция ограничения тока
Примечание:
1 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход превышал 10 мА

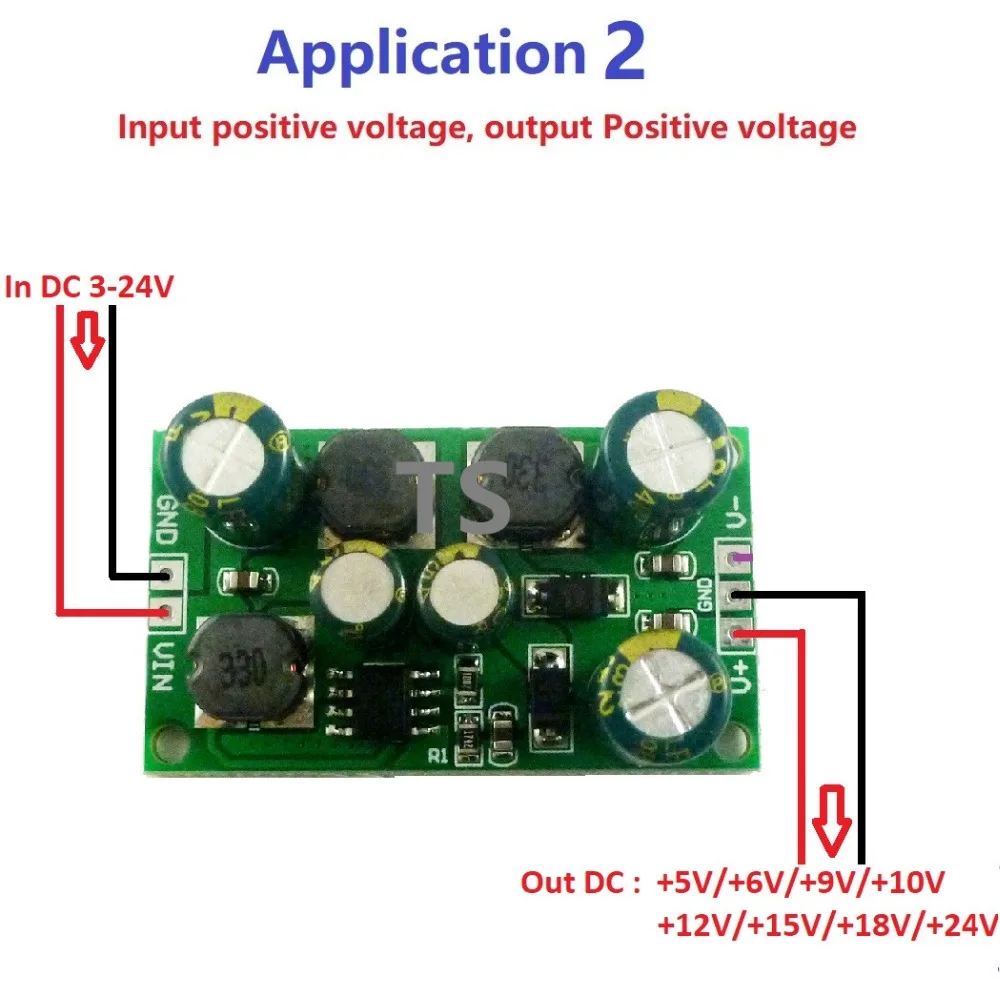

2V-не может использоваться отдельно, или нет выхода напряжения. Но вы можете просто использовать V +
Приложений
ADC/DAC/операционный усилитель эталонного напряжения
RS232 RS485 RS422 автобус
Аудиотехника
Низкомощный аудио источник питания
Автомобильный аудио усилитель двойной мощности
ЖК-дисплей источника питания
Другое промышленное оборудование
Внимание:
Это DC-DC модуль преобразователя Напряжения, необходимо отметить при использовании:
1 Входное напряжение не может быть больше максимального входного диапазона 2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени 3. Входная мощность должна быть больше, чем выходная мощность, потому что потребление энергии самого модуля
Вопросы и ответы:
В1: почему выходное напряжение меньше номинального напряжения
A1: входное питание слишком низкое. Проверьте Входное напряжение с помощью мультиметра, на этот раз входное напряжение очень низкое

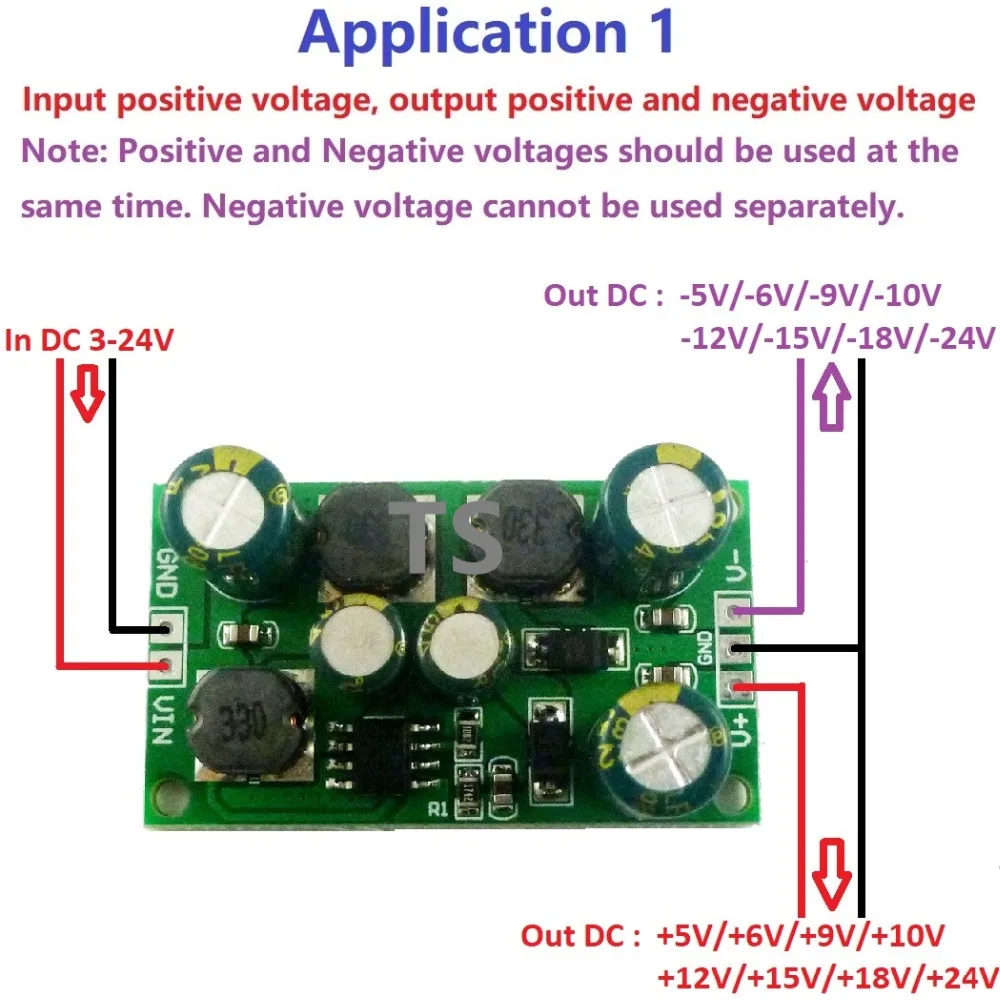

В2: почему отрицательное напряжение не выводится или выход слишком низкий?
A2: отрицательное напряжение не может использоваться отдельно. При использовании отрицательного напряжения одинаковая нагрузка должна быть подключена к клемме с положительным напряжением.
Максимальная выходная мощность может достигать 8 Вт, но максимальная мощность будет варьироваться в различных условиях. Для получения подробной информации, пожалуйста, обратитесь к следующей таблице(10-80% максимальной мощности является наиболее надежным):
Вход постоянного тока 3-24 В, выход ± 5 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,1-0.8A
Вход постоянного тока 3-24 В, выход ± 6 в
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,1-0.7A
Вход постоянного тока 3-24 В, выход ± 9 в
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,04-0.6A
Вход постоянного тока 3-24 В, выход ± 10 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.55A
Вход постоянного тока 3-24 В, выход ± 12 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.46A
Вход DC 3,3-24V, Выход ± 15В
Вход напряжение: 3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.41A
Вход DC 3,7-24V, Выход ± 18в
Вход напряжение: 3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,04-0.31A
Вход DC 3,7-24V, Выход ± 24V
Вход напряжение: 3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.25A
