3D Edge Finder Универсальный трехмерный детектор инструмент центрирующий циферблат индикатор центрирующий циферблат тестовый центроискатель фрезерный инструмент

Особенности универсального 3D edge finder

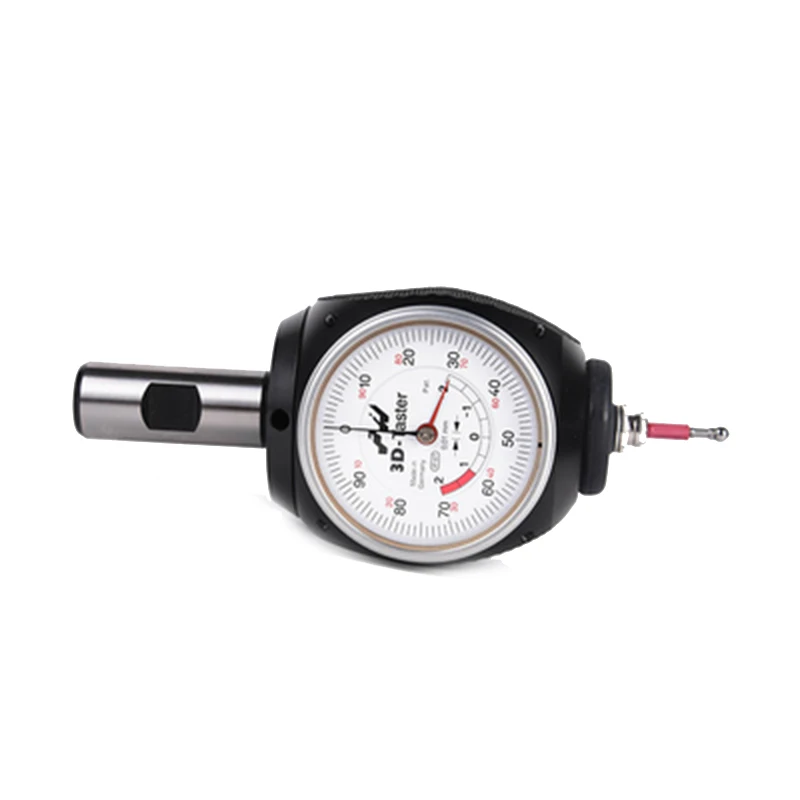

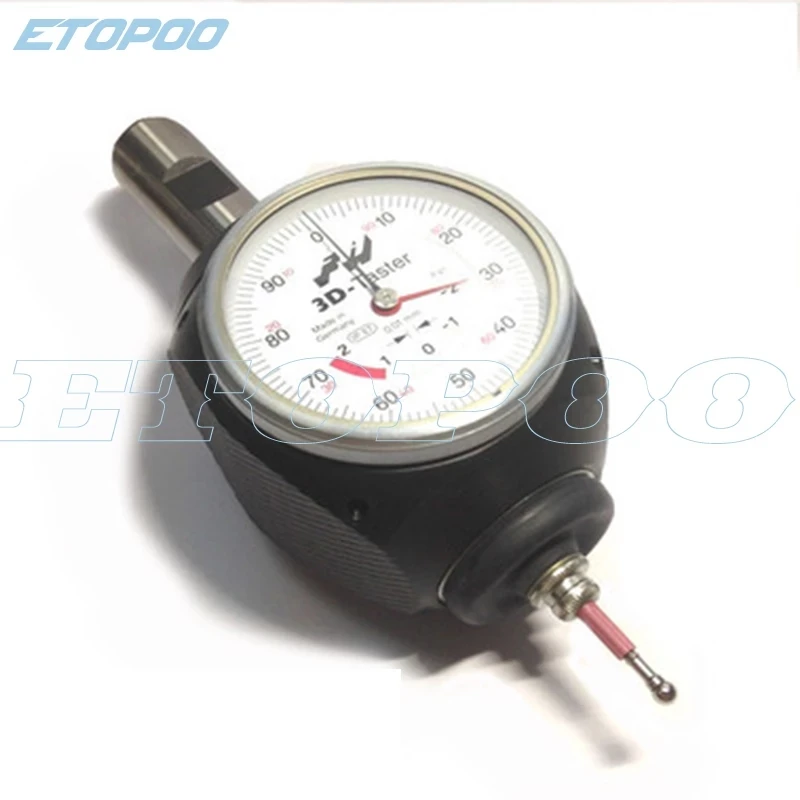

3D edge finder зажимается в держателе инструмента и устанавливается на шпиндель машины. При установке на главном валу станка runout (T.I.R) указывает полностью на Ноль градусов. В это время координаты шпинделя станка расположены на краю заготовки. В то же время, нулевая точка и длина измерения могут быть установлены быстро и легко. Вы можете приблизиться к заготовке в любом направлении (ось X-Y-Z) (следовательно, название «3D edge finder»). Когда циферблат указывает на ноль, координаты шпинделя станка и поверхности заготовки совпадают. Для фрезерования и обработки EDM (изолированный зонд) оборудование, Универсальный 3D edge finder является высокоточным и универсальным измерительным инструментом.

Только 3D edge finder HAIMER может найти край заготовки при первом использовании. Нет необходимости рассчитать диаметр сферы зонда, просто ноль! Упущение утомительных математических формул и вычислений уменьшает операционные ошибки. Наш 3D edge finder прост и быстр, сокращая дополнительное время, необходимое для большинства edge finder, улучшая эффективность производства и точность работы.

Просто сбросить указатель на ноль, и это край, который вы ищете. Эта высокая точность позволяет проверить детали на машине. Переместите направляющую, найдите центр отверстия, найдите кромку и осмотрите деталь-это может сделать 3D искатель кромки HAIMER. Он имеет большой ход до достижения заданной критической точки измерения, что гарантирует более длительный срок службы искателя края. Для достижения лучшей точности каждый Универсальный 3D edge finder самостоятельно проверяется и устанавливается во время сборки и производства.

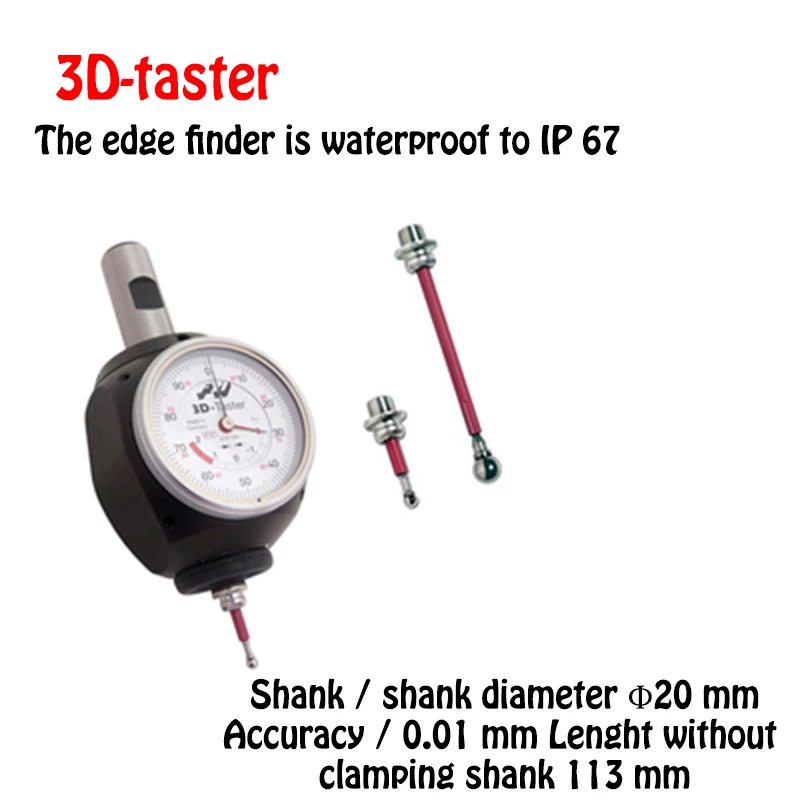

Edge finder водонепроницаем до IP 67.

Примечание: использование HAIMER в их первоначальном зонд может обеспечить точность измерения 0,01 мм.

В комплект поставки входит: Универсальный держатель для 3D edge finder диаметром 20 мм, с коротким шаровым наконечником Ø 4 мм.

Технические детали

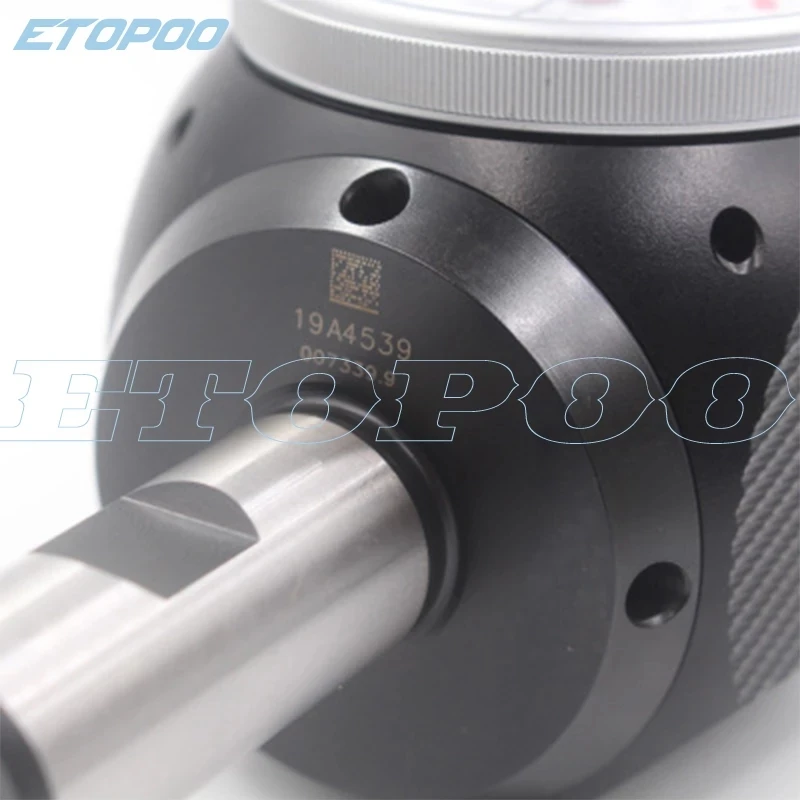

Хвостовик/хвостовик диаметром Φ20 мм

Точность/0,01 мм

Длина без зажимного хвостовика 113 мм

Аксессуары (1 короткий зонд в комплекте)

Характеристики зонда:

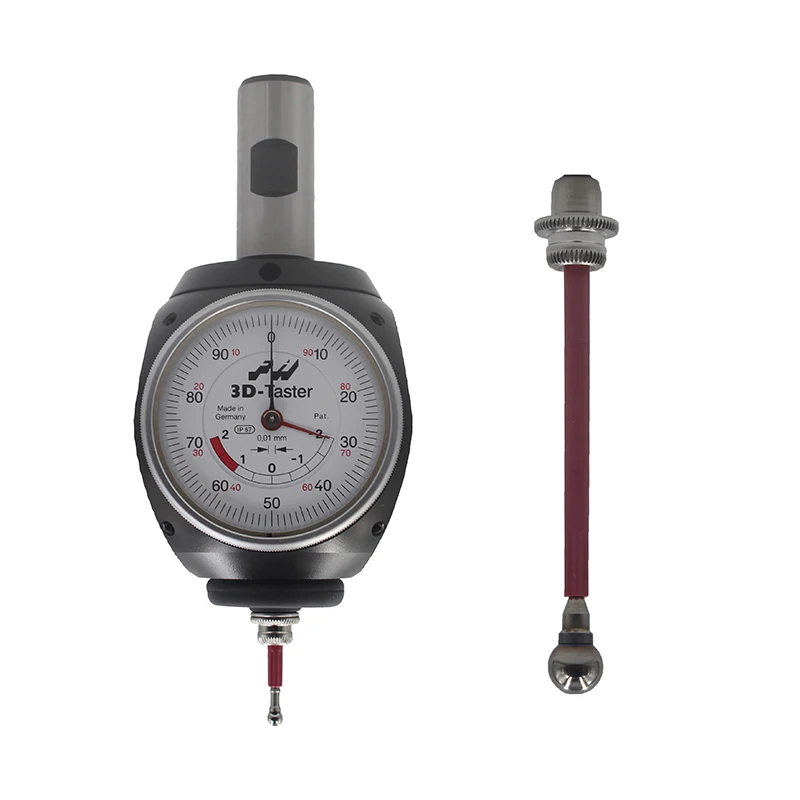

Короткий Наконечник Зонда/короткий зонд Φ4 мм, длина 25 мм

Длинный наконечник зонда/Длинный зонд Φ8 мм, длина 65 мм (продается отдельно)
